Установка и настройка спутниковой антенны (стр. 4 )

Можно так же воспользоваться более простым и надежным способом. Поспрашивайте у людей, тех, у которых уже стоит спутниковая антенна. Например, знакомых, или друзей. Они Вам расскажут, какие телеканалы наиболее интересные, и с каких спутников сами принимают сигнал. Можно так же, эту информацию узнать у продавцов спутникового оборудования, или, наконец, пообщаться на интернет - форумах. В общем, способов здесь куча.

Возможно, после полученной информации, Вы приобретете уже готовый комплект спутникового оборудования, который, предназначен для просмотра конкретного пакета программ, и с определенного спутника.

Выбор спутника, это достаточно долгое и кропотливое занятие. Оно зависит, не только от конфигурации приемного оборудования, параметров идущего с этого спутника сигнала, но и самое главное, от вашего желания, интересов, и т. д. Возможно, Вам понравятся несколько спутников, и надо будет выбрать, на каком из них лучше всего остановиться. Может случиться так, что свой выбор Вы сделаете, а в процессе приобретения и настройке оборудования, у вас возникнут какие либо не соответствия. Что-то из оборудования не подойдет к конфигурации сигнала, или наоборот. Поэтому, я настоятельно рекомендую дочитать этот раздел до конца, а потом и принимать нужное решение.

Исходя из этого, мы поступим так. Составьте список, понравившихся Вам спутников, с принадлежащими им каналами и транспондерами. А по ходу самого обучения, заглядывая в список, делаете соответствующие пометки по конфигурации оборудования. После таких записей, Вам гораздо легче будет сделать выбор, какой именно спутник Вам подойдет лучше всего.

Далее я перейду к своему собственному примеру, и весь ход установки спутниковой антенны и дальнейший ее настройки, буду пояснять именно на нем.

Выбор спутникового оборудования
по таблице транспондеров

Перед установкой спутниковой антенны, при выборе нужного спутника, Вам предстоит просмотреть очень большое количество транспондеров. Представьте себе, если на каждом спутнике будет по 10...20 транспондеров, а то и больше, то какое будет их общее количество (на момент написания страницы, на спутнике Hot Bird 13,0°E было более ста транспондеров). К примеру, в моем случае, в зону охвата попадало уже более 70-ти спутников.

Исходя из этого, Вам предстоит научиться, достаточно быстро определять конфигурацию приемного спутникового оборудования, под тот или иной транспондер. Вы должны будете, буквально с первого взгляда, подбирать необходимый тип конвертера, применимый для данного случая, примерные размеры спутниковой антенны и конечно же какие должны быть требования к самому спутниковому ресиверу.

Об выборе спутникового оборудования по таблице транспондеров, я уже рассказывал в разделе - Настройка спутниковой антенны - теория, на 8-ой странице. Но для полноты информации будет не лишним немного повторится.

Для примера, мы разберем один из транспондеров спутника Express AM 22 53,0°E. Выберем тот, с которого транслируется 14 телеканалов.

В виду того, что практически все современные ресиверы поддерживают требуемую скорость потока, и стандартные значения коррекции ошибок, такие параметры как SR (символьная скорость) , и FEC (коррекция ошибок), я пропущу. Исходя из этого, нашу таблицу, мы упростим.

Разделим наши действия на три этапа:

1. Определение частотного диапазона - данный параметр, влияет на тип конвертера, и примерные размеры спутниковой антенны. 2. Определение вида поляризации - так как все современные ресиверы, поддерживают, практически все необходимые виды поляризации сигнала, то этот параметр, можно рассматривать, только для определения типа конвертера. 3. Вид кодировки - если в спутниковом транспондере, присутствует какое либо кодирование сигнала (шифрование), то очень важно, чтобы ваш спутниковый ресивер, поддерживал эту кодировку. То есть, чтобы он мог расшифровать идущие с транспондера данные. Как правило, если каналы закодированы, то данный спутниковый сервис, платный.

Теперь, разберем каждый этап в отдельности...

1. Определение частотного диапазона (относится к выбору нужного типа конвертера, и примерные размеры спутниковой антенны).

Имеет значение "11044 МГц".

Судя по самой частоте транспондеров данной таблицы, она находится в пределах "10974...12716" МГц (мегагерц), а значит, здесь используется "Ku" диапазон (см. табл. ниже).

Исходя из этого, нам понадобится конвертер, принадлежащий именно к Ku-диапазону. Здесь следует учесть, что в зависимости от типа вашейспутниковой антенны ("офсетная" или "прямофокусная"), конвертеры, могут иметь различную конструкцию. То есть, для определенного типа спутниковой антенны, существует свой тип конвертера.

Так как спутниковый сигнал идет в Ku-диапазоне, диаметр самойспутниковой антенны, будет примерно до 1.2 метра (как правило для приемаC-диапазона, диаметр будет более 1.5 метра). Более точный диаметр, мы можем вычислить по "карте зоны покрытия спутника".

2. Определение вида поляризации (относится к типу конвертера).

Имеет значение V (вертикальная).

Для приема сигнала с этого транспондера, нам понадобиться конвертер поддерживающий линейную (Horisontal и Vertical) поляризацию.

3. Вид кодировки (относится к выбору типа ресивера).

Имеет значение Открытый (FTA) .

Данный транспондер, является открытым для просмотра. А это значит, что нам подойдет любой спутниковый ресивер, даже тот, который не поддерживает ни один вид кодировки. Такие, еще называют FTA - Ресиверы.

С выбором спутникового оборудования по параметрам транспондера, мы разобрались. Теперь, можно переходить к выбору места установки спутниковой антенны.

Выбор места установки спутниковой антенны

Как я уже упоминал в этом разделе, так как, мы проживаем в северном полушарии, все видимые для нас спутники, будут находиться в южной стороне. А если точнее сказать, в юго-восточном и юго-западном направлении.

Исходя из этого, основным критерием, при выборе места установки спутниковой антенны, будет выбор такого места, с которого хорошо просматривается именно южная сторона.

В первую очередь, Вам надо, взяв в руки компас, определить положение вашего дома (где и будет производиться установка спутниковой антенны), по отношению к сторонам света. А также, куда выходят окна вашей квартиры, в какую сторону смотрит балкон, если таковой имеется.

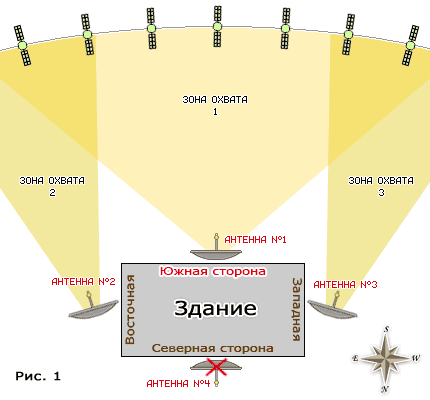

Для примера, рассмотрим четыре возможных варианта установки спутниковой антенны (Рис. 1). Конечно же, такое идеальное расположение здания к сторонам света, это редкость, но для примера думаю будет достаточно.

Четыре варианта установки спутниковой антенны.

На этом изображении, наглядно видно, что, самым лучшим местом установки спутниковой антенны, будет именно южная сторона здания (АНТЕННА №1). В этом случае, в зону охвата попадает максимальное количество спутников, а значит, у вас будет больше выбора. И если в перспективе, Вы захотите перейти с одного спутника, на какой либо другой, то Вам достаточно будет только перестроить зеркало спутниковой антенны (без ее переустановки в другое место).

Если рассматривать варианты АНТЕННА №2, и АНТЕННА №3, то здесь, зона охвата гораздо меньше, а значит, что Вам надо быть более уверенным при выборе нужного спутника. В данном случае, если Вы захотите перестроиться на другой спутник, будет больше шансов что он уйдет из зоны прямой видимости, и спутниковую антенну, надо будет переустанавливать на крышу здания.

Далее, разберем последний вариант, АНТЕННА №4. Если окна или балкон, у вас выходят на северную сторону, то в этом случае, единственный выходом, будет производить установку спутниковой антенны, именно на крыше здания. Так как мы проживаем в северном полушарии, то здесь ответ однозначный, в северной стороне никаких спутников НЕТ! (они будут далеко скрыты от нас, за горизонтом).

Теперь, так как установку спутниковой антенны, я поясняю на своем собственном примере, далее, опишу свои вычисления.

Примерное расположение комнат по отношению к зданию, угловое, два окна выходят на запад, а балкон (в чем мне очень повезло), смотрит почти строго на юг (Рис. 2). При таком расположении, спутниковую антенну предположительно можно поставить в трех местах, на западе, под окнами, и на юге, т. е. на самом балконе (или лоджии). На рисунке я указал, в каких именно местах, можно произвести установку спутниковой антенны.

Соотношение сторон света, к предполагаемым местамустановки спутниковой антенны.

Места №1 и №2 (Рис. 3), в моем случае, лучше исключить, и, по крайней мере, по четырем причинам:

Так как направленность точек размещения №1 и №2, практически одинаковы, рассмотрим только место №1.

1. В этом направлении, нам будут доступно довольно малое количество спутников, так как угол зоны охвата не очень большой, ориентировочно от 5.0°E до 45.0°E, и в лучшем случае 49.0°E. О том, как определить зону охвата, я рассказывал на в начале этой темы.

В данном случае, выбранный мной для примера спутник Express AM 22 53,0°E, будет не доступен. Ниже в таблице, Вы можете посмотреть, какие примерно спутники, будут для меня в зоне прямой видимости, с мест №1 и №2.

2. кронштейн, крепящий всю конструкцию подвеса, будет иметь довольно большой вылет, что заметно отразится на устойчивости спутниковой антенны при порывах ветра.

Чем больше диаметр спутниковой антенны, тем больше будет такой параметр как "парусность". А значит, она будет больше уязвима перед сильными порывами ветра.

3. Это место можно считать труднодоступным, так как если Вы живете на втором этаже или выше, установку спутниковой антенны и последующую ее настройку, возможно, придется проводить с применением каких либо спецсредств. Исходя из этого, при каких либо работах в этом месте, существует опасный риск для жизни, как для человека, который проводит установку, так и для людей проходящих рядом с домом (в случае если выпадет из рук какой либо элемент конструкции, или инструмент).
