Установка и настройка спутниковой антенны (стр. 7 )

5. При большом диаметре антенны, следует позаботиться о снижении ее парусности, то есть сделать ее более устойчивой к порывам ветра. Снизить эту парусность можно использовав, так называемые, сетчатые спутниковые антенны. При их эксплуатации, надо учитывать, что в отличие от обычных тарелок, у сетчатых, коэффициент передачи сигнала немного ниже, так как, отражающая площадь зеркала снижена за счет маленьких сквозных отверстий. Но при этом, устойчивость к ветру, заметно повышается, что не маловажно при эксплуатации самой спутниковой антенны. Как правило, такой тип, применяется, когда диаметр ее зеркала, превышает 2...2.5 метра.

Сетчатая, прямо фокусная спутниковая антенна.

6. Также, при использовании больших диаметров спутниковых антенн возникает еще одна проблема, и она заключается в безопасной ее транспортировке. Представьте себе, как сложно доставить такую громадину, к месту ее использования, и при этом не повредить поверхность зеркала. Вот поэтому, завод-изготовитель, и придумал такой способ, смысл которого заключался в том, чтобы разделять зеркало антенны, на несколько частей (сегментов), то есть, делать ее разборную. Перевозить такие сегменты гораздо удобнее, чем всю цельноштампованную антенну, Вам только остается, после доставки тарелки на место эксплуатации, правильно собрать ее в единое целое. Разборные спутниковые антенны бывают как прямо фокусные, так и офсетные. По стоимости, они значительно дороже, чем цельноштампованные.

7. Как Вы наверно заметили на предыдущей странице, в таблице сравнения свойств металлических и алюминиевых антенн, есть такой параметр как "коэффициент отражения сигнала", выражаясь более корректно так называемый коэффициент усиления спутниковой антенны. Этот параметр зависит как от диаметра самой антенны, так и от конкретного сплава металла из которой она изготовлена. Некоторые магазины по продаже спутникового оборудования, почему-то опускают этот параметр, указывая в описании антенны только ее ширину и высоту, а между тем, антенны могут быть одинаковые, а коэффициент усиления разный. Так что при покупке спутниковой антенны, у продавца, желательно уточнить и этот параметр. Измеряется он в отношении дБ/ГГц (децибел/Гига Герц), то есть столько децибел при такой-то частоте.

Для примера:

Спутниковая антенна 1800x2000 мм, алюминиевый рефлектор, коэффициент усиления 46,5 дБ/11,3 ГГц. Чем больше будет коэффициент (в данном случае 46,5 дБ), тем устойчивей, с такой антенны, будет сигнал.

8. И последнее. При выборе спутниковой антенны, старайтесь снабдить ее соответствующей опорой. Здесь, совершенно не важно, будет ли эта опора заводская, или изготовленная самостоятельно. Главное, чтобы ее прочность, соответствовала величине диаметра зеркала антенны. Ну и конечно, тоже самое касается крепежа опоры. Никаких гвоздей и деревянных чепиков. Покупая антенну, приобретайте и соответствующий крепеж. На видах опоры, и способе их крепежа я еще остановлюсь.

В заключении, приведу пример из собственной практики, касающегося крепления спутниковых антенн.

У пользователя стояла спутниковая антенна, диаметром "0.9" метра, настроенная на спутник "Hot Bird 13,0°E". Когда был сильный ветер, ее развернуло, как я потом понял, на восток, примерно на 5...10 градусов. А так как, мастер, который ему производил установку, приезжал из далека, он бедный, оставался без спутникового вещания более года, так как не знал к кому обратится. После осмотра самой спутниковой антенны, ни какого механического повреждения... я не нашел. Оказалось, что вертикальная труба, к которой крепилась сама антенна, была прибита к вертикальной брусчатой балке, с помощью двух больших гвоздей (здесь как минимум надо использовать шурупы, плюс проволочная стяжка). В результате, с порывами ветра, гвозди немного вышли, и загнулись в сторону куда "убежала" тарелка. И получилось, что человек больше года не мог смотреть спутниковые телеканалы.

Из этого следует, что, нужно особое внимание, уделить надежному креплению спутниковой антенны. И как в выше приведенном примере, любое такое как "а... пойдет и так", рано или поздно, приведет к тому, что сигнал будет не устойчивый, а в большинстве случаях прием вообще станет не возможным!

...

На этом теоретическую подготовку, к установке спутниковой антенны, пока можно закончить, и перейти к сборке и самой установке, остальные моменты, мы разберем по ходу действий.

Сборка спутниковой антенны

Сегодня, существует немало фирм-производителей, которые выпускают большое количество различных типов спутниковых антенн, и, все что с ними связано. К сожалению, у меня нет возможности описать сборку и установку каждого случая в отдельности. Поэтому рассказывать придется, полагаясь только на свой пример. По своему общему принципу весь процесс, очень похож. Так что, прочитав это описание, думаю, Вы без труда разберетесь и со своей конструкцией антенны. Здесь речь пойдет, о сборке и установкежесткого азимутального фиксированного подвеса. Если выразится проще, о неподвижной спутниковой антенне, которая, предназначена для приема сигнала с одного спутника.

В то время, когда я приобретал себе спутниковую антенну, особого выбора как сейчас, не было, да и покупать пришлось через посредника, который на тот момент, о спутниковом оборудовании достаточно мало знал. Вот так и попала ко мне "тарелка" с загадочным названием "Вариант" (Фото 1).

Зеркало спутниковой антенны, как впоследствии оказалось, изготовлено из металла, хотя я заказывал из сплава алюминия. На первый взгляд, сама антенна выглядела вроде бы из алюминия, так как была довольно легкой, да и под краской вряд ли разглядишь, из чего она там сделана. Но, это можно проверить простым способом. К поверхности ее зеркала, надо преподнести кусок постоянного магнита. Если он не притягивается, или притягивается, но очень слабо (в состав сплава алюминия, для болей прочности материала, может добавляться примесь другого металла, который взаимодействует с магнитным полем), то все нормально это алюминий. А если магнит сразу прилипает, то тут ясно, что зеркало спутниковой антенны, целиком изготовлено из стали. Можно, проверить и другим способом, как это получилось у меня. По прошествии времени, эдак месяца через два или три, при появлении коричневых пятен на кромках и изгибах корпуса зеркала антенны. Здесь, спросите сами себя или друзей, а ржавеет ли алюминий?! Вот тогда и откроется истина. Так что во избежание недоразумений лучше проверить сразу.

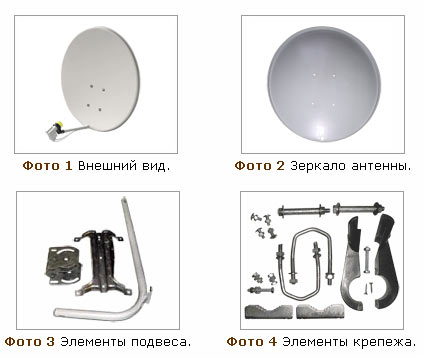

Ниже, на изображениях показана комплектация спутниковой антенны"Вариант", с диаметром офсетного зеркала - в высоту 1.1, и в ширину 0.9метра (все изображения в разном масштабе):

Сборка такой спутниковой антенны, процесс весьма не сложный, думаю в этом трудности у вас, не возникнет. С каждым комплектом, идет свой паспорт, где есть подробный рисунок. Если у вас его не окажется, или будет, какая ни будь китайская писанина, то можете посмотреть на сборку моего варианта, с этой страницы. Объем этой страницы примерно 280 кб. Здесь буду полагаться, что, этот архив Вы просмотрели, так как в дальнейшем пояснении буду, ссылаться на эти фотографии.

Скачать страницу - Сборка одного из типов азимутального подвеса спутниковой антенны в формате CHM (401 кб).

Далее, хочу немного пояснить некоторые нюансы, возникшие у меня при сборке антенны, и по ходу мысли, небольшие доработки.

Вы, можете пропустить данную тему. Касается, она только данного типа подвеса, или с похожей с ним по конструкции. Но для тех, у кого подвес и иной, может так случиться что он что-то применит и для своего варианта (пропустить...).

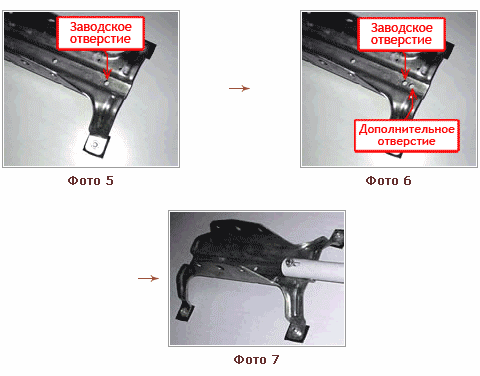

При сборке спутниковой антенны, когда я начал прикреплять Г-образный держатель конвертера, к основной конструкции, обнаружилось несоответствие крепежных отверстий, и пришлось сверлить еще одно, дополнительное (см. Фото. 5 , 6 и 7). В принципе, можно было бы приложить некоторое усилие и совместить эти два элемента в точке крепления, тем более расхождение у этих отверстий было не очень большое, но... лучше это не делать. И вот почему. Дело в том, что любое напряжение в точках крепления отдельных элементов спутниковой антенны, может вызвать деформацию сферической поверхности ее зеркала. Что повлечет за собой, снижение ее эффективности, так как не весь отраженный сигнал будет фокусироваться на облучателе конвертера. В особенности, это может пагубно повлиять на прием сигнала, со слабых транспондеров.

К сожалению, брак завода, хоть и редкое явление, но иногда это происходит. Был случаи, когда упомянутый выше, Г-образный держатель конвертера, завод-изготовитель выгибал под не правильным углом, и сфокусированный зеркалом сигнал, падал мимо конвертера.

Еще был случай, когда, тот же самый Г-образный держатель, был длиннее, чем требовалось, и прикрепленный к нему конвертер, находился от зеркала спутниковой антенны, дальше. В последствии, сфокусированный этим зеркалом сигнал, опять падал мимо конвертера.

В любом случае, если пойдет что-то не так, надо учитывать, что ошибка может быть как у вас, так и у самих изготовителей самой антенны. К чему я это говорю? Как показала практика, были не редкие случаи когда, человек, решивший попробовать установить спутниковую антенну самостоятельно, останавливался на полпути, обвиняя себя во всех смертных грехах, и думал что это ему не по плечу. Людям свойственно ошибаться, и эти ошибки могут быть как у вас, так и у профессионалов. Так что никогда не надо отчаиваться, оглянулись, спокойно подумали, все взвесили, и вперед.

Далее хочу немного забежать вперед, и рассказать про некоторые нюансы, из-за которых мне пришлось снимать спутниковую антенну и делать небольшие доработки.

Некоторые модернизации, подходят только для данного типа подвеса, или схожих по конструкции. А так же, сделаны они исключительно для удобства, и совсем не обязательны (пропустить...).

Доработка спутникового подвеса

(доработка поворотного механизма подвеса)
