СПЕКТРОФОТОМЕТРИЧЕСКИЙ АНАЛИЗАТОР ДЛЯ ОПРЕДЕЛЕНИЯ ШИРОКОГО СПЕКТРА КОМПОНЕНТОВ ВО ВЗРЫВООПАСНЫХ ГАЗАХ И ЖИДКОСТЯХ SERVOTOUGH SpectraExact 2500.

Как и остальные анализаторы серии SERVOTOUGH, приборы SpectraExact 2500 компании SERVOMEX предназначены для использования на открытом воздухе или, в условиях наиболее суровых климатических зон, в обогреваемых укрытиях в непосредственной близости от промышленных установок, а также на трубопроводах для транспортировки промежуточных и конечных продуктов. Всё предлагаемое оборудование прошло необходимую сертификацию в соответствии с международными стандартами и действующими нормативами РФ, а также стран Таможенного союза и СНГ и поставляется в комплекте со следующими документами:

    Инструкция по эксплуатации. Копия свидетельства о внесении в Госреестр СИ, описания типа и методики поверки. Копия сертификата соответствия Таможенного союза для взрывозащищенного оборудования ГОСТ-ТР ТС. Разрешение на применение ФСЭТАН.

Назначение:

Приборы применяются для автоматического непрерывного определения широкого спектра компонентов в газах и жидкостях. В зависимости от состава и характеристик потоков возможно определение одного или нескольких компонентов. Некоторые стандартные конфигурации анализаторов приведены ниже.

Модель

Применение

Измерение

2510

Мониторинг дымовых газов

vpm CO, NO, NO2, N2O, SO2

2500

Мониторинг дымовых газов

% CO2, Водяные пары

2550

Технологический контроль - риформинг, газификация угля, коксовый газ, каткрекинг, регенерация катализатора

% CO + CO2

2500 liquid

Контроль качества

% Воды в уксусной кислоте

2500

Контроль качества газа

% CO2, CO, CH4, N2O

2500 liquid

Эффективность возврата растворителя

Вода в растворителе (напр. спиртах, уксусной кислоте, гликолях)

2500

Технологический контроль

% C2H4

2550

Технологический контроль – процесс хлорирования

% CO + CO2 + C2H4

2510

Технологический контроль – гидрогенизация этилена

vpm CO в газах

2510

Качество продукции – природный газ, этилен; технологический контроль - крекинг

vpm CO2

2500

Технологический контроль – фракционирование

% C3H6 в C3H8

2500

Контроль безопасности, технологический контроль

COCl2

2500

Контроль безопасности, технологический контроль

HCl

2520

Контроль качества

Cl2

2500 liquid

Эффективность

NaOH в водных растворах

2500

Технологический контроль – процесс декоксования

% CO2

2550

Технологический контроль – производство TiO2

vpm COS + SO2

2550

Технологический контроль – печи, газификация угля

% CO + CO2 + CH4

Общее описание оборудования:

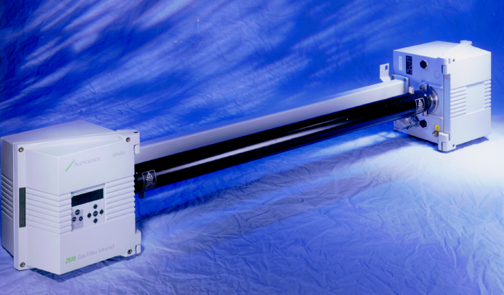

Газоанализаторы выполнены в виде двух блоков (источника и приемника), соединенных жесткой монтажной балкой, между которыми установлена проточная металлическая ячейка с оптическими фильтрами. Данная конфигурация обеспечивает наличие единой оптической оси, благодаря чему исключается необходимость юстировки прибора.

В зависимости от назначения, прибор работает в ближнем ИК или УФ-диапазонах.

В зависимости от состава среды и определяемых компонентов используется одно - или двухлучевая оптическая ячейка или ячейка с фильтрами корреляционного поглощения.

В блоке источника размещается источник излучения с модулятором, на вращающемся диске которого смонтированы интерференционные фильтры для выделения необходимой для анализа длины волны. Излучение пропускается через поток анализируемого газа, где  избирательно поглощается анализируемыми компонентами, пропорционально их концентрации, затем поступает на детектор, для получения аналитического сигнала.

В блоке детектора также установлены основные электронные модули для обработки сигнала и управления прибором, а также дисплей и панель управления.

Анализаторы размещаются в указанном Заказчиком месте во взрывоопасной зоне в соответствующих укрытиях от атмосферных воздействий.

Анализируемый газовый поток отбирается с основного технологического потока, его показатели (температура, давление) приводятся в соответствие с необходимыми для проведения измерений, далее подготовленный образец направляется по подогреваемой линии в аналитическую ячейку, также термостатированную при заданной температуре.

Нагрев ячейки необходим для предотвращения конденсации и увеличения точности определения.

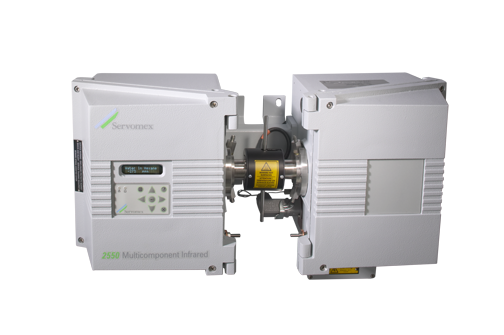

Внешний вид модели SERVOTOUGH SpectraExact 2500.

Технические характеристики:

Время отклика, не более:

11 сек. (при потоке 200 мл/мин.)

Характеристики образца:

Температура пробы:

+ 130 °С и выше.

Давление пробы:

До 10 бар и выше

Поток образца:

0,2 – 5 л/мин.

Требования к образцу:

Без примесей твердых частиц

Твердые включения в образце:

Менее 2 мкм

Температура окружающей среды:

+0 …+55 °С

Тип ячейки:

Оптическая, проточная, с возможностью легкого демонтажа для очистки

Обогрев ячейки:

Да, при необходимости

Температура ячейки:

+ 130 °С и выше.

Подача образца:

Под давлением магистрали

Система стабилизации показаний:

Система сохраняет стабильность показаний при колебании уровня давления\потока образца в пределах до 20 %

Исполнение:

Прибор для установки в обогреваемом и обдуваемом корпусе

Система обдувки корпуса и элементов оптической схемы:

Да, при необходимости

Материал элементов оптической схемы:

В зависимости от применения:

    фториды кальция; фторид бария; селенид цинка; сапфировое стекло.

Материал оптических окон:

В зависимости от применения:

    фториды кальция; фторид бария; селенид цинка; сапфировое стекло; спектросил; сапфир.

Материал ячейки:

В зависимости от применения:

    химически стойкая нержавеющая сталь; хастеллой; монель; титан.

Длина ячейки:

1 - 1000 мм

Инертное покрытие детектора:

Да

Скруббер паров с возможностью продувки:

Да, при необходимости

Материал уплотнений:

Viton, Chemraz, PTFE и другие

Пыле - и брызгозащищенная клавиатура:

Да

Дисплей высокой чёткости:

Да

Выходные сигналы:

Аналоговые:

1 выход 0/4-20mA

Релейные выходы:

До 2-х выходов для передачи сигналов тревоги и  состояния прибора: 2 х 30 V ac/dc, 1 A

Цифровые сигналы:

Modbus TCP (Ethernet)

Modbus RTU (RS485)

Программное обеспечение SERVOTOUGH SpectraExact 2500:

Назначение:

Калибровка и управление прибором с удаленного компьютера, сбор и систематизация данных измерения на ПК Заказчика, подготовка отчетов.

Защита ПО:

Уровень защиты «С», МИ 3286-2010.

Метрологические характеристики:

Дрейф нуля в неделю, не более:

1 %

Точность, не менее:

1 % диапазона

Повторяемость, не менее:

0,5 % диапазона

Сдвиг показаний при изменениях окружающей температуры на 25°С в час, не более:

1 %

Класс взрывобезопасности:

Сертификация по требованиям ATEX и EC

Оборудование групп II для Зон класса 2

Защита оборудования: nA, nC, p, ia

Электробезопасность:

IP 65

Напряжение питания:

220 В (+/- 10%), 50-60 Гц.

Потребляемая мощность:

Не более 350 Вт.

Габаритные размеры:

ДхВхШ в зависимости от длины ячейки, не более, мм:

1620х284х500

Масса, кг:

27

Сертификаты на оборудование:

Метрологический сертификат.

Разрешение на применение ФСЭТАН.

Разрешение на применение ФСЭТАН для общепромышленных серий.

Сертификат Соответствия Таможенного Союза для применения во взрывоопасных средах.
