Расчет параметров трехфазного асинхронного двигателя.

Выполнить расчет трехфазного асинхронного двигателя с короткозамкнутым ротором обмотка двигателя соединена звездой).

определить потребляемую двигателем мощность; рассчитать номинальный, максимальный и пусковой моменты двигателя, номинальный и пусковой токи, номинальное и критическое скольжение; рассчитать номинальные потери в двигателе; построить зависимость вращающего момента от скольжения и механическую характеристику двигателя  определить, как изменится пусковой момент двигателя при снижении напряжения на его зажимах на 15% и возможен ли пуск двигателя при этих условиях с номинальной нагрузкой; заполнить таблицу.

Марка асинхронного двигателя:  4АА63В4У3, номинальное напряжение:  380 В.

Марка  двигателя

,  кВт


4АА63В4У3

0,37

1500

1365

380

68

0,69

2,2

2,0

5


Решение.

Определяем потребляемую двигателем мощность:

Рассчитываем параметры двигателя.

Номинальный момент:

Максимальный момент двигателя:

коэффициент перегрузочной способности.

Отсюда

Пусковой момент двигателя:

Номинальный ток двигателя:

Пусковой ток двигателя:

Номинальное скольжение:

Критическое скольжение:

Определим полные потери в двигателе при номинальной нагрузке.

Строим зависимость вращающего момента от скольжения и механическую характеристику двигателя

Вычисляем для значений скольжения от 0 до 1.

Рассчитанные данные сводим в таблицу.

s

n2

M

1

0

1500

2

0,01

1485

0,31

3

0,05

1425

1,51

4

0,09

1365

2,62

5

0,1

1350

2,87

6

0,2

1200

4,77

7

0,3

1050

5,58

8

0,37

945

5,70

9

0,5

750

5,45

10

0,6

600

5,09

11

0,7

450

4,71

12

0,8

300

4,34

13

0,9

150

4,01

1

0

3,71

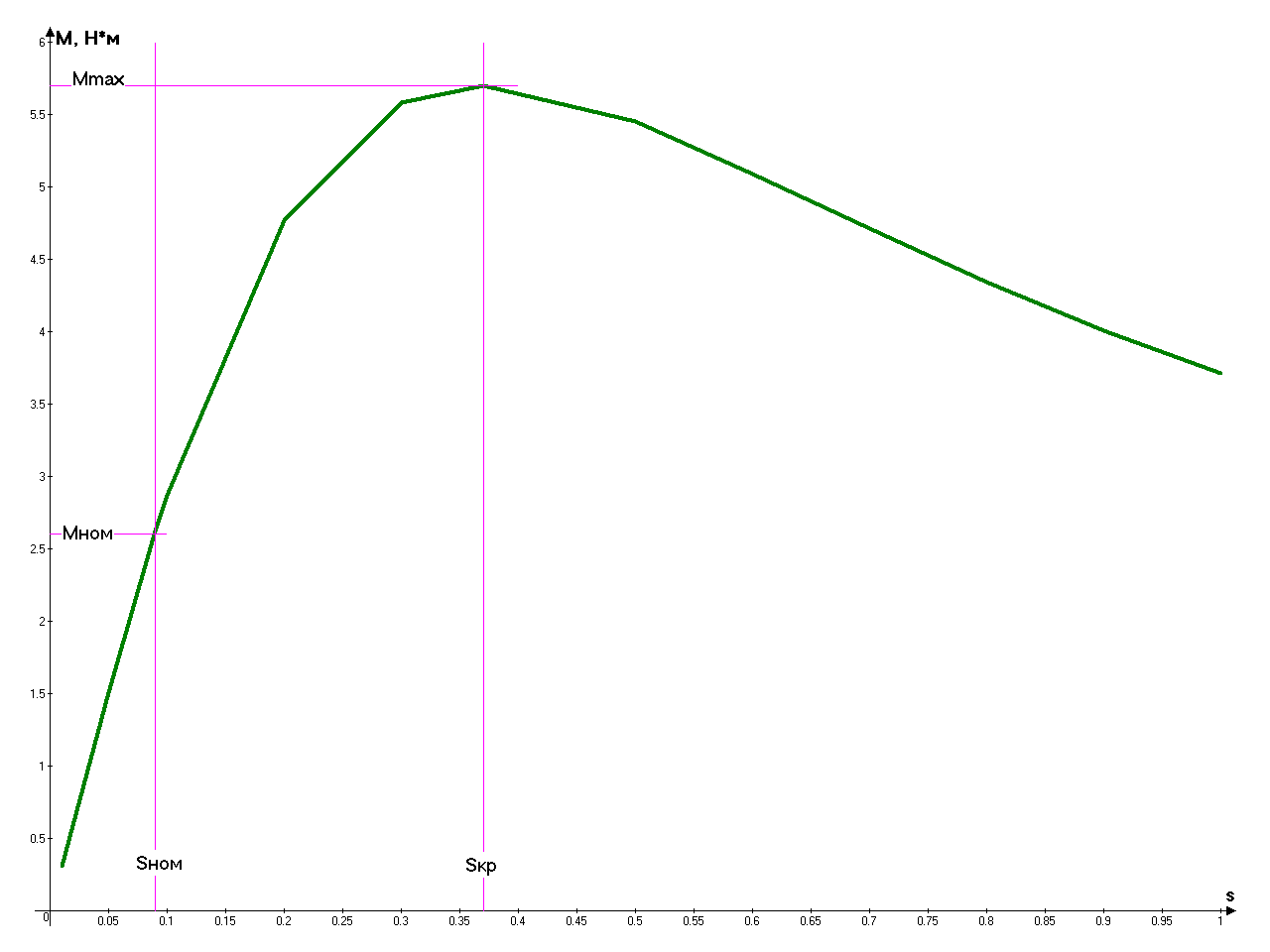

Строим зависимость вращающего момента от скольжения

НЕ нашли? Не то? Что вы ищете?

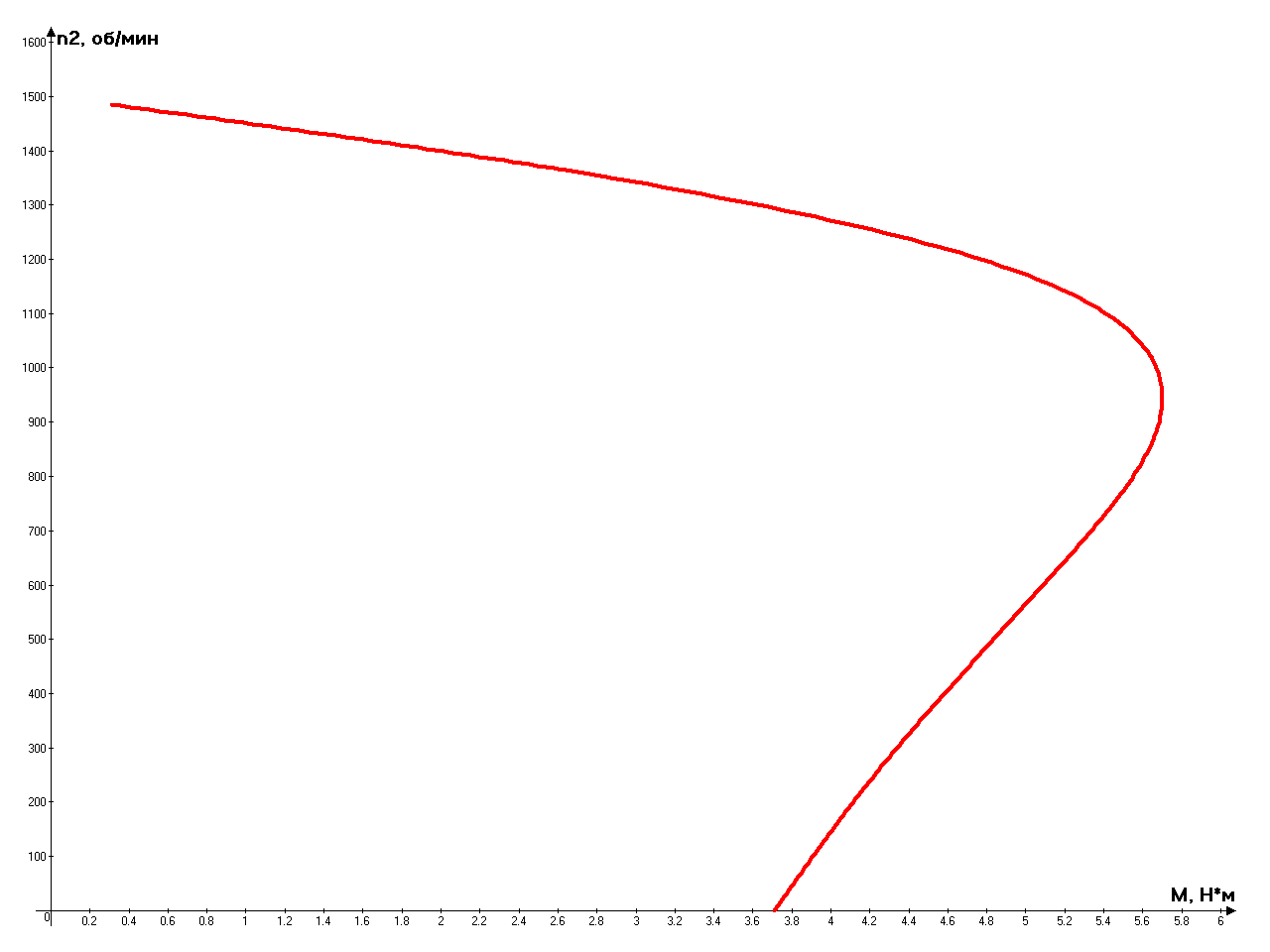

Строим механическую характеристику двигателя  .

При снижении напряжения на 15%.

Вращающий момент двигателя пропорционален квадрату подводимого напряжения:

При понижении напряжения на 15%:

Соответственно пусковой момент:

Тормозной момент меньше и равен номинальному, который вычисляли при расчетах: 2,59 Н  Следовательно, двигатель запустится.

Заполним таблицу.

Наименование

Ответ

Законы и принцип, положенные в основу принципа действия АД

В нем возбуждается вращающееся магнитное поле, но якорь вращается с меньшей скоростью

Основные элементы конструкции АД:

неподвижный; 2- подвижный.

1 – статор,  2 - ротор

Виды конструкции ротора АД

Роторы бывают фазные и короткозамкнутые

Формула скольжения

Формула вращающегося магнитного поля АД (синхронная частота)

f-частота сети, р-число пар полюсов

Формула частоты вращения ротора

s - скольжение

Условное обозначение АД с фазным ротором

Условное обозначение АД с короткозамкнутым ротором

Формула номинального тока АД

Кратность пускового тока



Задача № 6 (178).

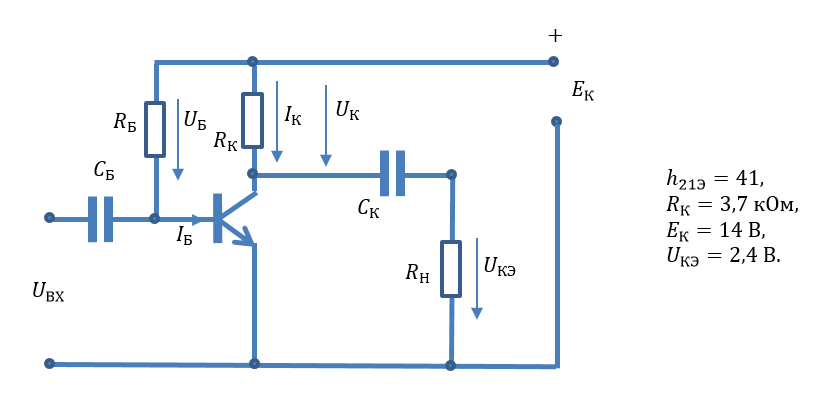

Расчет параметров электронного усилителя низкой частоты на биполярном транзисторе.

Рассчитать сопротивление так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение

Решение.

Произведем расчет статического режима.

Ток коллектора (:

Напряжение коллектора:

Ток базы:

Сопротивление =0):
