Инструкция по эксплуатации
Плита газовая
«APETITO» в переводе с испанского языка «аппетит»
Пожалуйста, перед использованием внимательно прочитайте инструкцию. Приобретенная Вами плита газовая имеет гарантию один год, от производственных недостатков, но при условии использования согласно инструкции.
Технические характеристики плиты
Горелки стола | Газовые 4 шт. |
Мощность горелок рабочего стола | Горелка передняя левая 2,0 кВт |
Горелка передняя правая 2,4 кВт | |
Горелка задняя левая 2,0 кВт | |
Горелка задняя правая 1,0 кВт | |
Мощность горелок духовки Верхняя горелка Нижняя горелка | 2,0 кВт 2,5 кВт |
Объем духовки, в литрах | 65 л. |
Масса (нетто) | 43 кг. |
Масса (брутто) | 46 кг. |
Номинальное давление газа: | |
Природный газ (метан) | 20 Mbar |
Сжиженный газ пропан, бутан | 30 Mbar |
Меры безопасности
- Подключение газовой плиты может производить только уполномоченный специалист, который после установки заполняет гарантийный талон. При отсутствии заполненного гарантийного талона потребитель теряет право на гарантийный ремонт. Необходимо также принимать во внимание предписания и технические условия подключения местного дистрибьютора газа. В случае не квалифицированного ремонта плиты существует опасность взрыва. Ремонт может производить только уполномоченный специалист. Плита не предназначена для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с плитою. При работе газовых горелок в помещении повышается уровень теплоты и влажности. Поэтому необходимо предусмотреть дополнительное проветривание помещений, в котором установлена газовая плита. Достаточно периодически открывать окна или двери. При более интенсивном и длительном времени использования газовой плиты необходимо более интенсивное проветривание и включение вытяжки.
- Перегретый жир легко воспламеняется. Поэтому особое внимание необходимо уделить при приготовлении блюд с большим количества жира или масла. Знайте нельзя тушить воспламенившееся масло или жир водой. Посуду с огнем нужно плотно накрыть крышкой. Если рядом с плитою находится подключенный к электрической сети аппарат, во избежание короткого замыкания необходимо следить, чтобы провод прибора не касался работающих конфорок и не был зажат горячей дверцей духовки. Не используйте конфорки и духовку для нагрева помещений и сушки белья. Нельзя ставить пустую посуду на конфорки. Не оставляйте включенную плиту без надзора. Это может привести к несчастному случаю или пожару. Помните наиболее распространенными несчастными случаями, связанными с плитою, являются ожоги. Обычно они происходят при касании горячих частей плиты; при расплескивании кипящих жидкостей; в ситуации, когда опрокидывается посуда, стоящая на передних конфорках. Шарниры дверцы духовки могут повредиться в том случае, если открытую дверцу перегрузить тяжелыми предметами. Поэтому запрещено сидеть на открытой дверце духовки и класть на нее тяжелые предметы. Нельзя использовать ручку духовки газовой плиты при транспортировке. Необходимо держать контакты электророзжига в чистоте не допускать попадания на них масла и других жидкостей.

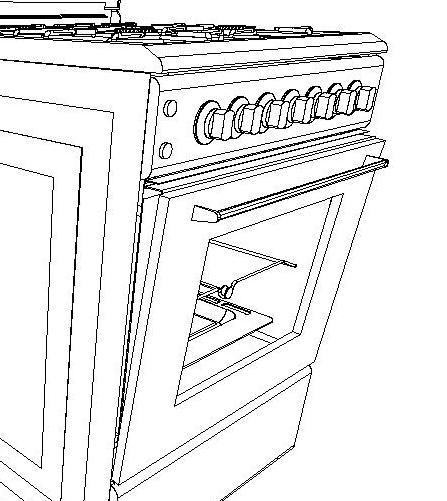

Устройство плиты газовой
Устройство и комплектация плиты показано на рисунке расположенном выше.

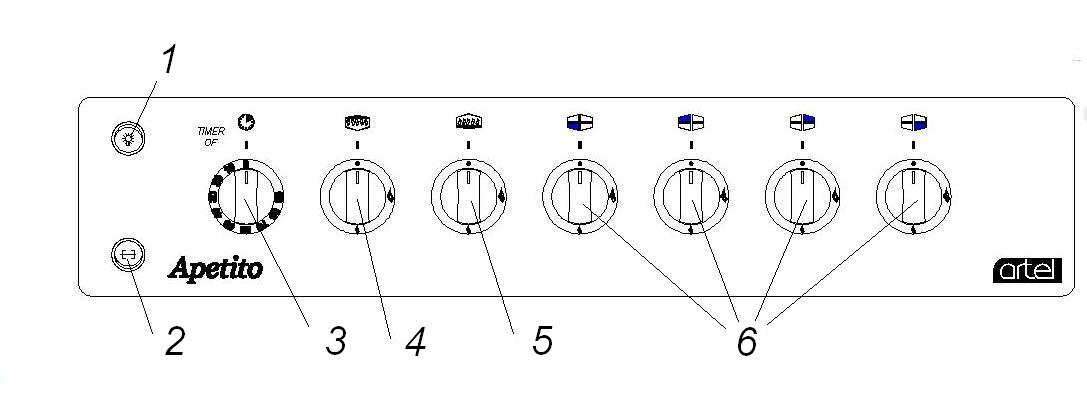

Панель управления

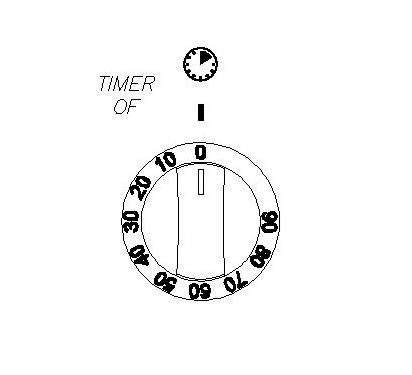

Символы на ручке таймера
На воротнике ручки таймера нанесены интервалы времени от 0 до 90 минут.

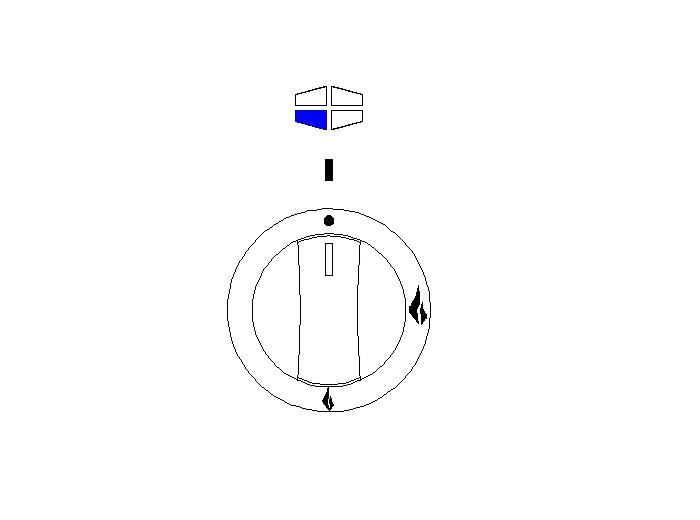

Символы на ручке управления горелками стола:
● – кран закрыт
- максимальное пламя
- малое пламя
Все краны имеют фиксированное положение «малое пламя», обеспечивающее устойчивое горение в экономном режиме. Оно удобно при необходимости резко убавить огонь, не выключая горелку.
Плита оснащена системой электрического розжига, который включается ручкой крана. При зажигании горелок стола необходимо нажать и повернуть ручку крана в положение «максимальное пламя».
При этом между всеми разрядниками и горелками проскакивает искра. Разжигается горелка, на которую подается газ.
Если пламя горелки погаснет – по любой причине выключите горелку и подождите не менее 1 минуты. Затем, вновь производите поджег.
ЗАПРЕЩАЕТСЯ: нажимать кнопку электрического розжига при снятых горелках – это может привести к выходу из строя системы электрического розжига
Использование вертела
Насадить на вертел кусок мяса или тушку птицы и закрепить его вилками посредством крепежных винтов.
Подключение газовой плиты
Плита должна быть подключена только квалифицированным персоналом специализированных организаций, имеющих лицензию на право установки и обслуживания газовых плит, после установки заполняется раздел фирмы установщика гарантийного талона. При отсутствии заполненного гарантийного талона потребитель теряет право на гарантийный ремонт.
Перед подключением газовой плиты убедитесь, что местные технические условия и предписания для подключения (по типу газа и давлению) совместны с настройкой плиты.
Потребитель имеет право выполнять работы с плитою, которые не требуют применение инструментов. Все остальные работы должен выполнять только специалист сервисной службы.
Розетка должна находиться в легкодоступном месте. Плита, поставленная в рабочее место, не должна ее закрывать.
Внимание! Газовая плита должна подключаться к розетке имеющей заземление.
Не допускается использование переходников, двойных и более розеток и удлинителей.
Настройка на другой вид газа
Внимание! Перевод газовой плиты на другой вид газа должен выполнять квалифицированный специалист с соответствующим допуском.
Таблица форсунок
Горелки | Сжиженный газ 30 Мбар. | Природный газ 20 Мбар. |
Дополнительная задняя правая 1 кВт | 55 | 75 |
Передняя левая ср. мощности 2 кВт | 65 | 92 |
Задняя левая ср. мощности 2 кВт. | 65 | 92 |
Быстрая передняя правая 2,4 кВт | 85 | 130 |
Духовка 2,5 кВт | 85 | 120 |
Гриль 2 кВт | 65 | 92 |
Комплектация плиты
Руководство по эксплуатации. Гарантийный талон. Таблица с форсунками. Ножки плиты – 4 штуки. Противень – 2 штуки. Решетка духовки – 1 штука. Рамка вертела – 1 штука. Вертел – 1 штука. Защитный щит дверцы духовки.
