Паровой котел КВ 300 применяется в пищевой, сельскохозяйственной, строительной, лесной промышленности, а также для отопления и горячего водоснабжения промышленных предприятий.
Технические характеристики КВ 300 300 кг. пара в час
Наименование | Котел паровой КВ 300 | |||||
Мощность парового котла, МВт (Гкал/ч) | 0,22 (0,19) | |||||
Паропроизводительность, кг/ч | 300 | |||||
Рабочее давление пара, не более, МПа (кгс/cм²) | 0,07 (0,7) | |||||
Рабочее давление воды (водогрейный режим), МПа (кгс/cм²) | 0,07 (0,7) | |||||
Минимально допустимое рабочее давление воды (водогрейный режим), МПа (кгс/cм²) | 0,01 (0,1) | |||||
Температура пара, не более, °C | 115 | |||||
Температура воды на выходе, не более (водогрейный режим), °C | 95 | |||||
Топливо | Уголь | Дрова | Природный газ Qir=8120 ккал/кг | Дизель Qir=10200 ккал/кг | Мазут Qir=9260 ккал/кг | |
Кузнецкий Д Qir=5230 ккал/кг | Харанорский Б1 Qir=2720 ккал/кг | |||||
К. П.Д. котла, не менее, % | 78 | 74 | 74 | 90 | 90 | 80 |
Расход топлива, кг/ч | 45 | 98 | 98 | 26 | 21 | 25 |
Требуемое разряжение на выходе из топки котла при работе на твердом топливе, Па | 20-40 | - | ||||
Габариты котельного блока, без дымовой трубы и горелочного устройства | ||||||
Длина, мм | 2650 | |||||
Ширина, мм | 1350 | |||||
Высота, мм | 1980 | |||||
Масса парового котла, кг | 1100 |
Обозначение котла КВ 300 в соответствии с ГОСТ 10617-83 - КПа-0,22 КБ.

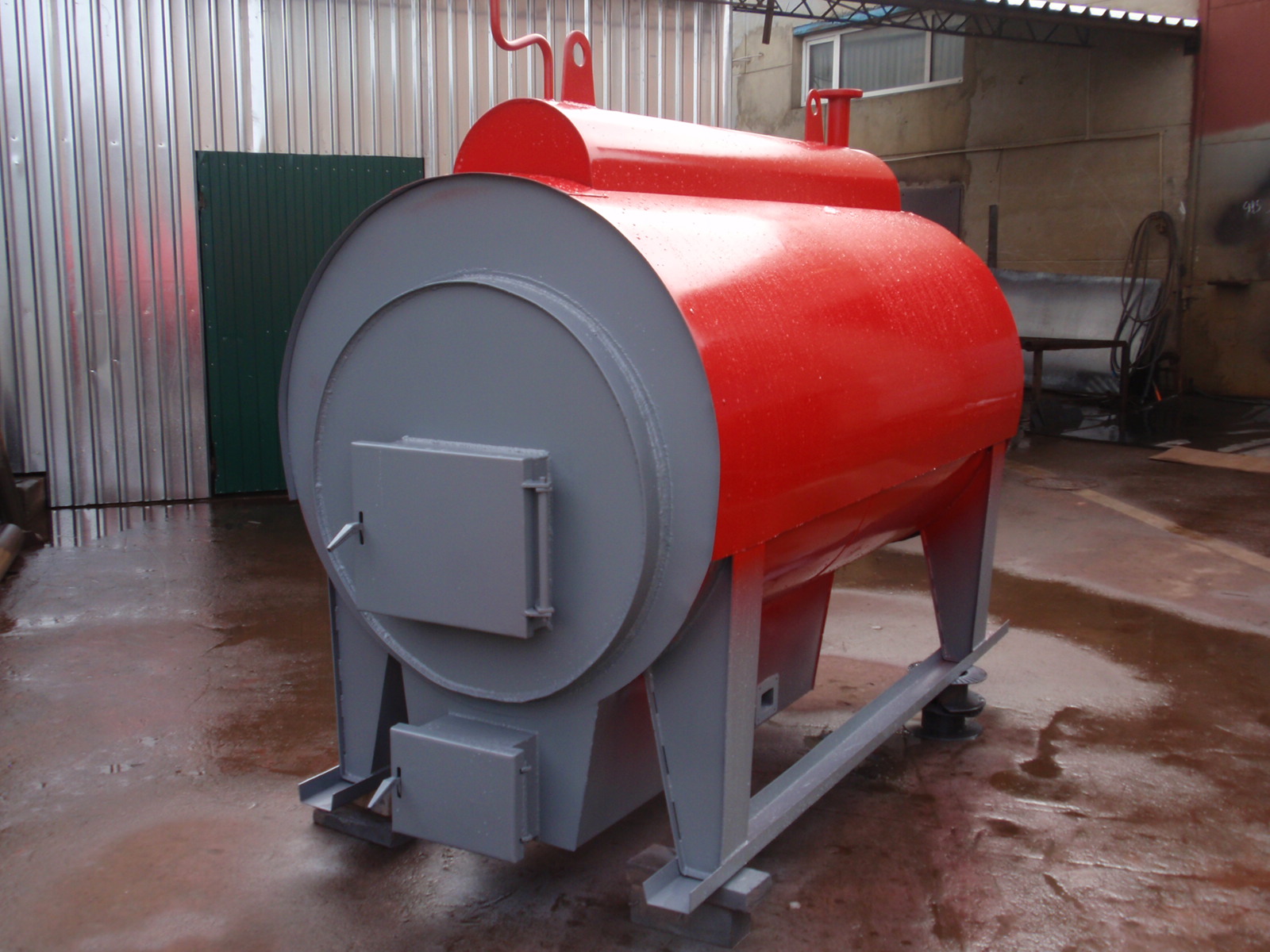

Конструкция котлов КВ 300
Котел КВ 300 жаротрубный, представляет собой горизонтальную конструкцию и состоящую из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. Цилиндры изготовлены из листовой стали. В передней части жаровой трубы котла КВ 300 размещена топка, а в задней части - конвективный пучок труб, расположенных в шахматном порядке.
В фронтовой части угольного котла КВ 300 размещается чугунная фронтальная плита с дверкой для загрузки твердого топлива. В газовом и жидкотопливных котлах в фронтовой плите изготавливается амбразура под горелку. На фронте котла также имеется крепление для установки вентилятора поддува, указателя уровня и гляделки. В твердотопливных котлах КВ 300 применяется колосниковая топка.
Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Удаление продуктов сгорания происходит через сборную дымовую трубу.
Котел имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.
Комплект поставки котла КВ 300
- котельный блок с фронтовой плитой; колосники (для твердотопливного котла); указатель уровня; предохранительные устройства и запорная арматура; контрольно-измерительные приборы и щит управления котлом; вентилятор поддува; водоподготовительное устройство ПМУ; паспорт и инструкция по эксплуатации КВ 300.
Подпиточный и циркуляционный насосы в комплект поставки не входят.
Принцип работы котла
Технологический процесс парообразования в котле на состоит в следующем:
- топливо подается в топку котла через горелочное устройство, либо вручную загружается на колосниковую решетку; в твердотопливном котле КВ 300 с помощью дутьевого вентилятора в топку из подколосниковой зоны (зольника) поступает воздух, необходимый для горения; горячие дымовые газы, проходя конвективный пучок котла, нагревают его теплообменные поверхности; вода подается в котел, где, проходя теплообменные поверхности топки и конвективного пучка, нагревается и испаряется; пар из парового объема котла поступает в паросборник и через паровой вентиль поступает к потребителю; зола и шлак твердотопливного котла через отверстия колосниковой решетки проваливаются в зольник, откуда удаляются по мере накопления.
Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части котла.
Котлы парововые КВ 300 не подлежат обязательной регистрации в органах Госгортехнадзора, могут работать как в паровом так и в водогрейном режиме.
Цена котла – 80 000 грн.-розничная (77 670 грн.-оптовая).
Паровой котел КВ 500 применяется в пищевой, сельскохозяйственной, строительной, лесной промышленности, а также для отопления и горячего водоснабжения промышленных предприятий.
Технические характеристики КВ 500 500 кг. пара в час.
Наименование | Котел паровой КВ 500 (КП 500) | |||||
Паропроизводительность, кг/ч | 500 | |||||
Мощность парового котла, МВт (Гкал/ч) | 0,37 (0,32) | |||||
Рабочее давление пара, не более, МПа (кгс/cм²) | 0,07 (0,7) | |||||
Рабочее давление воды (водогрейный режим), МПа (кгс/cм²) | 0,07 (0,7) | |||||
Минимально допустимое рабочее давление воды (водогрейный режим), МПа (кгс/cм²) | 0,01 (0,1) | |||||
Температура пара, не более, °C | 115 | |||||
Температура воды на выходе, не более (водогрейный режим), °C | 95 | |||||
Топливо | Уголь | Дрова | Природный газ Qir=8120 ккал/кг | Дизель Qir=10200 ккал/кг | Мазут Qir=9260 ккал/кг | |
Кузнецкий Д Qir=5230 ккал/кг | Харанорский Б1 Qir=2720 ккал/кг | |||||
К. П.Д. котла, не менее, % | 78 | 74 | 74 | 90 | 90 | 80 |
Расход топлива, кг/ч | 73 | 149 | 149 | 44 | 35 | 41 |
Требуемое разряжение на выходе из топки котла при работе на твердом топливе, Па | 20-40 | - | ||||
Габариты котельного блока, без дымовой трубы и горелочного устройства | ||||||
Длина, мм | 3250 | |||||
Ширина, мм | 1800 | |||||
Высота, мм | 2195 | |||||
Масса парового котла, кг | 2900 |
Обозначение котла КВ 500 в соответствии с ГОСТ 10617-83 - КП-0,37 КБ.
Конструкция котлов КВ 500
Паровой котел КВ 500 выполняется жаротрубным и представляет собой горизонтальную конструкцию и состоящую из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. Цилиндры изготовлены из листовой стали. В передней части жаровой трубы котла КВ 500 размещена топка, а в задней части - конвективный пучок труб, расположенных в шахматном порядке.
В твердотопливных котлах КВ 500 применяется колосниковая топка. В фронтовой части твердотопливного котла КВ 500 размещается чугунная фронтальная плита с дверкой для загрузки твердого топлива.
В газовом и жидкотопливных котлах в фронтовой плите изготавливается амбразура под горелку. На фронте котла также имеется крепление для установки вентилятора поддува, указателя уровня и гляделки.
Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Удаление продуктов сгорания происходит через сборную дымовую трубу.
Котел имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.
Комплект поставки котла КВ 500
- котельный блок с фронтовой плитой; колосники (для твердотопливного котла); указатель уровня; предохранительные устройства и запорная арматура; контрольно-измерительные приборы и щит управления котлом; вентилятор поддува; водоподготовительное устройство ПМУ; паспорт и инструкция по эксплуатации КВ 500.
Подпиточный и циркуляционный насосы в комплект поставки не входят, и подбираются в зависимости от объема сети.
Принцип работы котла
Технологический процесс парообразования в котле КВ 500 состоит в следующем:
- топливо подается в топку котла через горелочное устройство, либо вручную загружается на колосниковую решетку; в твердотопливном котле КВ 500 с помощью дутьевого вентилятора в топку поступает воздух, необходимый для горения; горячие дымовые газы, проходят конвективный пучок котла и нагревают его теплообменные поверхности; вода подается в котел, где, проходя теплообменные поверхности топки и конвективного пучка, нагревается и испаряется; пар из парового объема котла поступает в паросборник и через паровой вентиль поступает к потребителю; зола и шлак твердотопливного котла через отверстия колосниковой решетки проваливаются в зольник, откуда удаляются по мере накопления.
Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части котла.
|
