Дистанционный раздел программы повышения квалификации руководителей и специалистов предприятий СРО НП «СОЮЗАТОМСТРОЙ». «Пусконаладочные работы устройств релейной защиты и автоматика систем электроснабжения» (стр. 23 )

  Вспомогательные контакты должны обеспечивать: надежный разрыв вторичной цепи (зазор не менее 4—5 мм); надежное замыкание цепи (вжим—«провал» — не менее 1,5—2 мм); у масляных выключателей — размыкание цепи включения выключателя (размыкающие контакты) в конце операции включения, а размыкание контактов в цепях отключения (замыкающие контакты) должно происходить в начале операции отключения выключателя. Если количество цепей вспомогательных контактов недостаточно, тогда один или, для надежности, два контакта подключаются к промежуточным реле-повторителям, которые являются размножителями вспомогательных контактов. Реле-повторители помещаются вблизи основных устройств защит или автоматики и тем самым позволяют экономить в сложных устройствах кабельные линии.

  Электромагнитные реле тока и напряжения

  Электромагнитные реле тока и напряжения используются в устройствах защиты, сигнализации и автоматики в качестве элементов, реагирующих на превышение (или снижение) заданного тока или напряжения в определенных участках (элементах) электрических установок.

  Реле тока типа РТ-40 предназначены для включения в цепь тока как непосредственно, так и через измерительные трансформаторы тока.

  Реле напряжения типов РН-53 и РН-54 предназначены для подключения к цепям переменного напряжения, а реле типа РН-51/М — к цепям постоянного напряжения.

  Реле напряжения типа РН-58 (с повышенным коэффициентом возврата &в), реле тока типа РТ-40/ 1Д (с большой кратностью длительно допустимой перегрузки), РТ-40Ф (с пониженной чувствительностью к высшим гармоникам в токе) и РТ-40Р (с сумматором тока для специальных защит, в том числе и для схем УРОВ) имеют промежуточный трансформатор, ко вторичной обмотке которого подключено электромагнитное реле напряжения, являющееся исполнительным органом.

  В схемах дифференциальных защит часто реле тока РТ-40 включаются через промежуточные быстронасыщающиеся трансформаторы тока, которые конструктивно выполняются в одном общем корпусе (реле серий РНТ или ДЗТ).

  Ревизия механической части. Якорь реле должен перемещаться от руки свободно, без заметного трения, люфт по оси должен, быть в пределах 0,2—0,3 мм (на глаз). При необходимости люфт можно регулировать, освободив цапфу.

  Полка лепестка якоря в притянутом состоянии должна образовывать одинаковый зазор, без перекосов, около 0,6 мм. Положение якоря в зазоре регулируется упорным винтом, а величина и равномерность зазора — перемещением магнитопровода при отпущенных крепежных винтах. При всех положениях указателя уставки пружина должна четко возвращать якорь в исходное состояние после отпускания якоря рукой из любого положения. Верхний и нижний неподвижные контакты должны лежать в одной плоскости и должны быть параллельными. Проверяют затяжку гаек крепления неподвижных контактов к пластмассовой колодке. При этом отверткой удерживают крепежные винты во избежание смещения контактов. Подвижный контакт должен от руки свободно качаться вокруг оси.

  Электрические испытания. Проверяют ток или напряжение срабатывания и возврата реле. У исполнительного органа реле серий РНТ и ДЗТ проверяют ток и напряжение срабатывания отдельно, без промежуточного трансформатора.

  Проверка производится в рабочем диапазоне реле при положениях указателя шкалы на первой и последней уставках (проверка шкалы) и на рабочей отметке шкалы, т. е. при заданной уставке. Реле должно быть «в шкале», а ток или напряжение срабатывания не должны отличаться от заданной уставки более чем на 1—2 %. Проверка производится не менее 5 раз на каждой точке. Отклонение на 1 % от среднего значения свидетельствует о механических неисправностях или загрязнении подпятников. Если положение указателя не соответствует току или напряжению срабатывания, то следует поставить указатель на нужное деление шкалы, ослабить или затянуть пружину якоря, ослабив гайку, прижимающую снизу указатель. Ток или напряжение срабатывания можно увеличить или уменьшить, отвернув или завернув левый упорный винт. При этом, однако, можно нарушить правильность регулировки контакта и изменить коэффициент возврата реле.

  Иногда по условиям работы защиты требуется увеличить коэффициент возврата реле максимального тока или напряжения или уменьшить коэффициент возврата для минимальных реле. Отклонение коэффициента возврата от номинального нарушает правильность шкалы реле. Такую регулировку производят лишь при необходимости и только на рабочей уставке, а затем проверяют ток или напряжение работы реле на крайних делениях шкалы.

  Индукционные реле тока

  Особенностью индукционных реле серии РТ является сочетание в них двух видов защиты: токовой отсечки мгновенного действия и чувствительной токовой защиты с зависящей от тока выдержкой времени. Реле могут работать только на переменном токе. Также проводится ревизия механической части и электрические испытания.

Реле времени

  Реле времени используются в схемах защит автоматики и сигнализации для создания регулируемой выдержки времени (замедления) в подаче исполнительной команды после получения управляющего сигнала.

  По принципу работы можно выделить следующие типы реле:

  1. С электромагнитным замедлением

  Используется только в цепях постоянного тока. Кроме основной обмотки имеется еще и специальная короткозамкнутая в виде медной гильзы. Она создает определенные препятствия нарастанию магнитного потока, в результате чего происходит задержка во времени срабатывания якоря основного реле.

  2. С пневматическим замедлением

  Такое реле содержит специальный пневматический демпфер (или катаракт). Регулировка задержки по времени производится за счет изменения диаметра отверстия, предназначенного для забора воздуха, с помощью специального регулировочного винта в виде иглы.

  3. С анкерным или часовым механизмом

  Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.

  4. С применением двигателей

  Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.

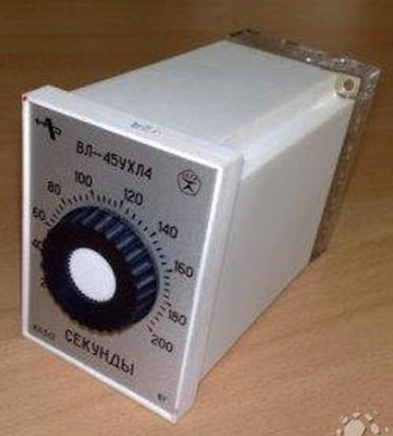

  5. Электронные реле времени

  Первоначально в таких реле использовались переходные процессы в разрядных RC или RL контурах. С появлением недорогих микроконтроллеров стало возможным необходимую задержку включения программировать.

  У реле с механическим замедлением переключение исполнительных органов — контактов производит часовой механизм или электродвигатель с редуктором. Часовой механизм пускается в работу электромагнитом, т. е. воспринимающим органом реле (реле серии ЭВ-100 с электромагнитами постоянного тока и серии ЭВ-200 с электромагнитами переменного тока). Пуск реле серии Е и ВС осуществляется электромагнитом сцепления.

  Реле с часовым механизмом серий ЭВ-100 и ЭВ-200. При ревизии механической части проверяется ход плунжера (якоря) электромагнита. Плунжер должен иметь поперечный люфт 0,3—0,6 мм, хорошо полированные поверхности его не должны иметь следов коррозии.

Реле типов ЭВ-112—ЭВ-142 и ЭВ-114—ЭВ-144 на напряжении 110 и 220 В имеют искрогасительную RС-цепочку, включенную параллельно обмотке электромагнита реле и облегчающую работу контактов, пускающих реле времени.

  Если в результате электрических испытаний будет установлено, что время срабатывания не соответствует показаниям шкалы, то следует ослабить винты, крепящие шкалу, и повернуть ее в нужном направлении. Если же реле срабатывает значительно медленнее или разброс времени срабатывания больше нормы, то следует снять и разобрать часовой механизм реле, удалить грязь и старую смазку кисточкой с чистым бензином

Тепловое реле

Основное предназначение тепловых реле - защита электрических потребителей от возможных перегрузок в сети. В некоторых моделях предусмотрена также возможность автоматического отключения при появлении асимметрии в разных фазах, а также при пропадании одной из них.

  Превышение тока выше номинального значения приводит к перегреву проводников и, как следствие, разрушению изоляции. Грамотно подобранные тепловые реле способны также защитить, например, электродвигатель в случае заклинивания якоря. Их можно также использоваться для регулировки (поддержания) необходимой температуры, например, в холодильном оборудовании или бытовых приборах.

  Принцип работы

  Наиболее широко применяются конструкции, в которых главным элементом является специальная биметаллическая пластина. Последняя выполнена из двух слов металла с различными температурными линейными коэффициентами расширения. Благодаря этому при нагревании она деформируется (изгибается) и посредством специального рычага замыкает контакты. Как правило, для изготовления таких пластин используют инвар в паре с хромоникелевой или немагнитной сталью.

  Так как эта процедура выполняется плавно, неизбежно возникновение электрической дуги между сближающимися контактами. Чтобы предотвратить их выгорание и образование раковин, применяется "прыгающий" контакт, который резко срабатывает после достижения критических параметров.

  Сама пластина нагревается за счет проходящего через нее тока или расположенного рядом нагревателя в виде спирали. Часто применяется и комбинированная схема. В любом случае температура нагрева находится в прямо пропорциональной зависимости от потребляемого электрооборудованием тока.

  После срабатывания реле, в зависимости от конструктивного исполнения, возвращается в исходное состояние либо автоматически, по мере остывания, либо с помощью соответствующего переключателя (кнопки).

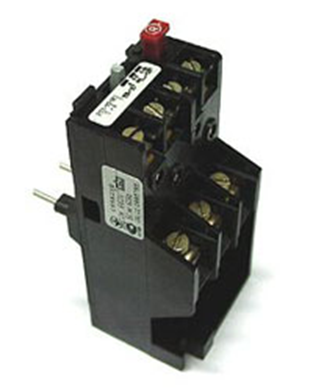

Тепловое реле - определение назначение принцип работы 1

  Основной характеристикой теплового реле является время срабатывания в зависимости от нагрузочного тока (так называемая времятоковая характеристика).
