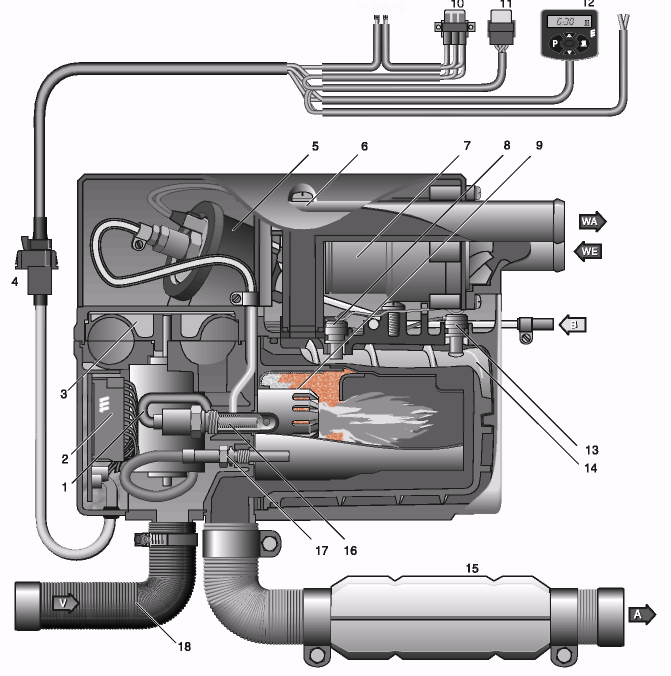

Рисунок в разрезе (здесь показан  HYDRONIC D 5 W SC)


1. электродвигатель

11. реле вентилятора

WE – вход воды

WA - выход воды

V - воздух для камеры сгорания

B - топливо

A – выхлопные газы

2. контроллер

12. мини-часы

3. вентилятор для подачи воздуха в камеру сгорания

13. датчик перегрева

4. 8-канальное соединение

14. теплообменник

5. дозирующий насос

15. глушитель

6. воздухоотводный винт

16. свеча

7. водяной насос

17. датчик пламени

8. датчик температуры

18. труба, по которой идет воздух в камеру сгорания

9. камера сгорания

10. держатель для предохранителя


Габариты

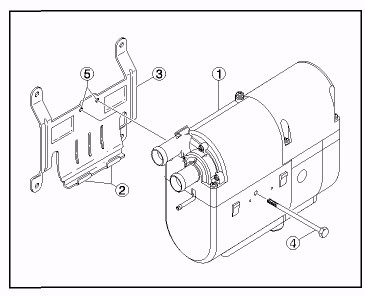

Монтаж обогревателя на кронштейн


    Установите обогреватель на фиксаторы, расположенные на кронштейне Закрепите обогреватель на кронштейне при помощи винтов (6 +0.5 Нм)


Примечание:

В зависимости от имеющегося пространства, можно менять положение обогреватель на кронштейне, закрепляя его только на одной из двух имеющихся резьб.



Hydronic Фиксаторы Кронштейн Крепежный винт Резьба

Инструкции по монтажу

В сочетании с отопительной системой автомобиля обогреватель Hydronic служит для разогрева двигателя, обогрева салона и удаления инея  со  стекол.

Обогреватель подсоединяется к контуру охлаждающей воды автомобиля, к его электрической и топливной системе.

При правильном подключении, он выполняет функцию дополнительного обогревателя, увеличивая тепловой поток собственной системы отопления автомобиля – особенно в автомобилях с оптимизированным потреблением топлива.

(Нельзя) устанавливать обогреватель в транспортных средствах, предназначенных для транспортировки опасных веществ, а также внутри пассажирского салона, кабины водителя, сидячих отсеках (военные автомобили, миниавтобусы, автобусы*) и вообще в помещениях, где находятся люди. При установке обогревателя в специальных транспортных средствах необходимо соблюдать действующие для данных автомобилей правила.

*Транспортные средства с более 9 посадочными местами.

Монтаж обогревателя

Обогреватель устанавливается рядом с двигателем.

Устанавливайте обогреватель  на как можно более низком уровне. Соблюдайте допустимые  положения при монтаже, а также температуру работы и хранения.

Обратите внимание!

Места установки, приведенные в данных инструкциях, являются образцами. Возможны и другие места установки, если они соответствуют требованиям, содержащимся в данных монтажных инструкциях.

Дополнительную информацию (например, об установке обогревателя на лодках и судах) можно заказать у изготовителя.

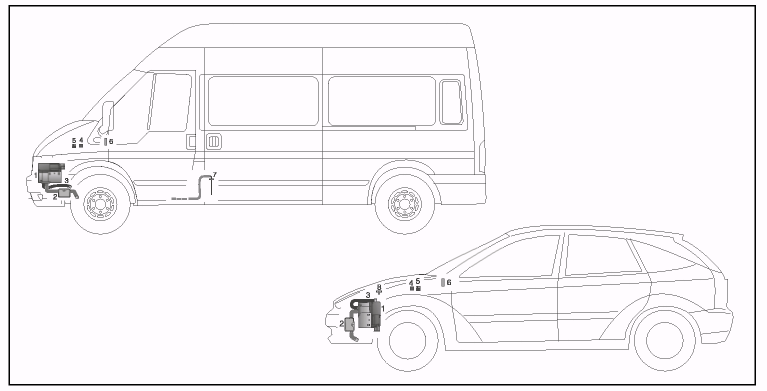

Пример монтажа

НЕ нашли? Не то? Что вы ищете?

Hydronic Выхлопная труба с глушителем Труба, по которой идет воздух для камеры сгорания Реле вентилятора Держатель для предохранителя Мини-часы Подъемная трубка Тройник

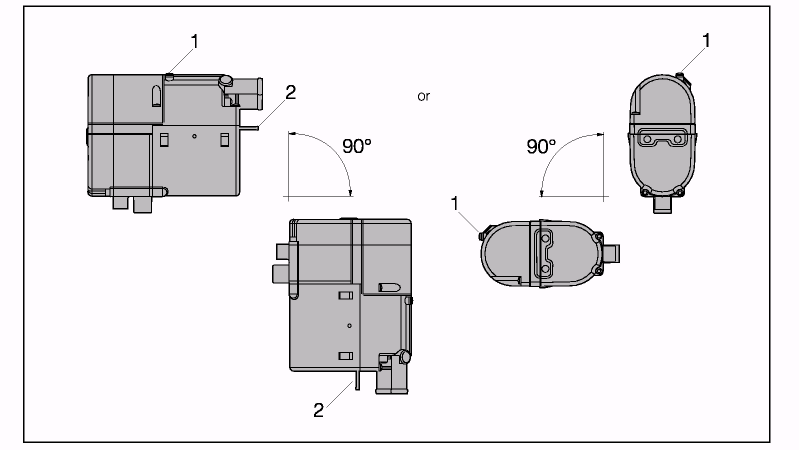

Допустимые положения при монтаже


Обычно обогреватель устанавливается в стандартном положении, но в зависимости от условий данного конкретного автомобиля,  его можно наклонить как показано на рисунке.

Если необходимо более серьезное отклонение от стандартного положения, обратитесь за разрешением к изготовителю.

Воздухоотводный винт (всегда вверху) Подсоединение топлива

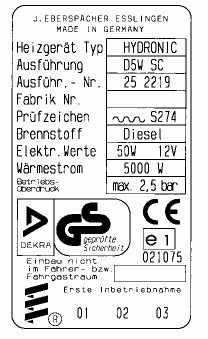

После монтажа фабричная табличка должна быть хорошо видна. В случае необходимости на хорошо видном месте  можно разместить вторую фабричную табличку (дубликат). Вторая табличка не требуется, если первую таблички можно увидеть, сняв крышку и не прибегая к использованию инструментов. Фабричная табличка расположена на обогревателе.

Подключение к контуру охлаждающей воды

Для правильной работы  после установки обогревателя необходима тщательная деаэрация водяного контура (включая обогреватель):

После установки, но до подключения к контуру охлаждающей воды заполните обогреватель и водяные шланги хладагентом  . Во время заполнения воздухоотводный винт должен оставаться открытым. Когда из отверстия винта начнет выходить вода, это значит, что весь воздух удален. Закройте воздухоотводящий винт. После этого необходимо провести деаэрацию всей охлаждающей системы в соответствие с указаниями изготовителя с целью удаления всех пузырей воздуха.

Внимание!

При дополнительном обогреве, клапан отопления автомобиля должен всегда быть открытым, либо электрическим, либо механическим способом.

Рекомендация:

Для всех нагревательных контуров используйте размыкатели.

Обратите внимание!

Если обогреватель встроен в охлаждающую систему автомобиля, то он становится частью этой системы. Необходимо учитывать следующее:

    Обогреватель всегда необходимо устанавливать ниже минимального уровня охлаждающей воды (устройство для очистки хладагента, радиатор, теплообменник автомобиля) таким образом, чтобы он работал в том направлении, в котором движется поток, охлаждающий двигатель. После установки, а также после любых работ на охлаждающей системе (ремонт, замена хладагента) необходимо провести деаэрацию всей охлаждающей системы в соответствие с указаниями изготовителя для того, чтобы удалить все пузыри воздуха. Все зажимы необходимо подтянуть после того, как автомобиль проехал 2 часа или 100 км. Все трубы, по которым движется вода, должны быть защищены от трения и воздействия чрезмерных температур (тепло, излучаемое выхлопными трубами). Для предотвращения коррозии охлаждающая вода должна содержать не менее 10% антифриза в течение всего года, а хладагент должен содержать достаточное количество антифриза на случай резкого падения  температур.
    Работа обогревателя с замерзшим хладагентом опасна и поэтому не допускается.

При доливании хладагента используйте только тот хладагент, которых имеет одобрение изготовителя автомобиля. Соблюдайте инструкции по эксплуатации автомобиля. Смешение фирменного хладагента с нефирменным может привести к повреждению двигателя и обогревателя. Перед установкой обогревателя в другой автомобиль тщательно промойте все детали, по которым текла вода.

Существует несколько вариантов:

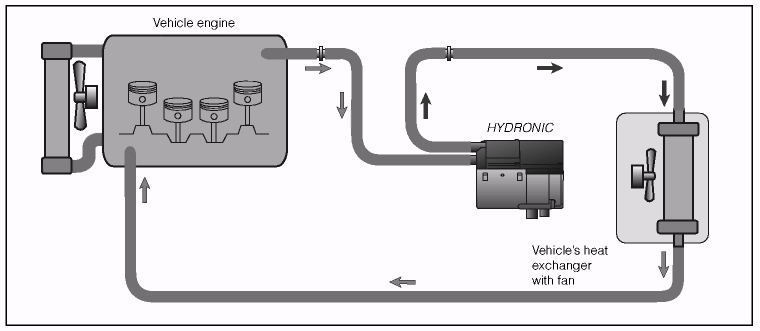

Самое простое исполнение

Разрежьте шланг с охлаждающей водой, идущий от двигателя к теплообменнику автомобиля и вставьте  обогреватель

Типовая схема обогрева

Когда стационарный обогрев включен, тепло сначала направляется к двигателю, а когда температура охлаждающей воды достигла 30 С, тепло также подается в салом, в зависимости от выбранного положения вентилятора.

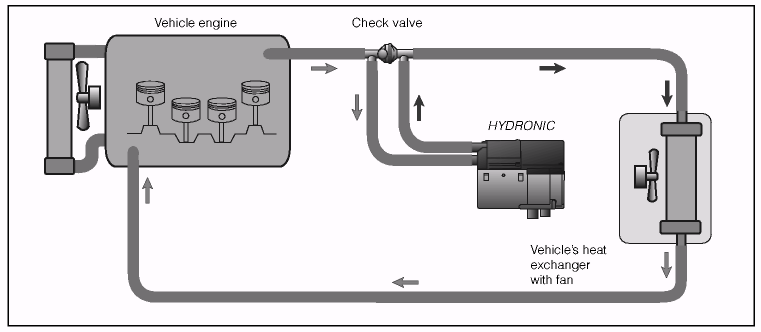

Также как и «1», но параллельно обогревателю в трубе, идущей от двигателя автомобиля к теплообменнику, установлен обратный клапан.

Типовая схема обогрева как в «1»


Преимущество:

Нет потерь эффективности обогрева двигателя при выключенном стационарном отоплении.

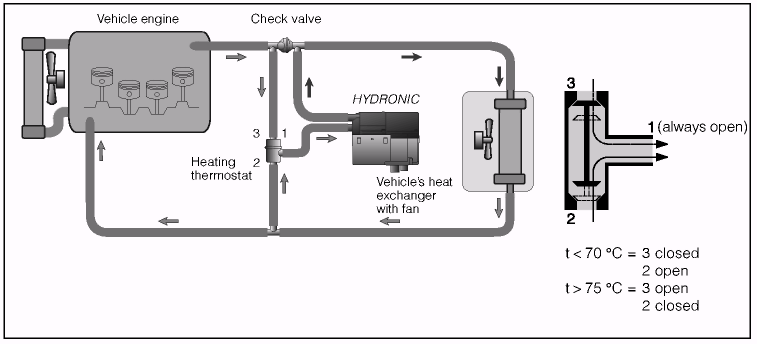

Водяной контур с монтажным набором Комфорт

Типовая схема обогрева:

Сначала, пока температура охлаждающей воды не превышает 70 С, тепло дополнительного обогрева подается только в пассажирский салон (малый контур). Если температура охлаждающей воды продолжает подниматься, термостат постепенно переключается на большой контур = дополнительный подогрев двигателя (полное переключение происходит при 75 С).

Обратите внимание!


Выполняйте соединения 1, 2 и 3 как показано на рисунке.



Водяной контур с комбинированным клапаном

Типовая схема обогрева:

При включенном стационарном отоплении, тепло направляется исключительно в пассажирский салон = малый контур.

Когда двигатель автомобиля начинает работать – на низкой скорости – часть тепла подается к двигателю (неполный контур), что позволяет сократить время прогрева двигателя.

При возрастающей скорости двигателя (> 2000 об/мин) все тепло распределяется между пассажирским салоном и двигателем автомобиля = большой контур, функция дополнительного обогрева, дальнейшее сокращение времени прогрева.

Монтаж комбинированного клапана – 5 соединений

Если труба, по которой вода идет от двигателя к теплообменнику и труба, по которой вода возвращается, размещены отдельно, то необходимо использовать комбинированный клапан с пятью соединениями, а также один тройник.

Монтаж комбинированного клапана – 6 соединений

Если труба, по которой вода идет от двигателя к теплообменнику и труба, по которой вода возвращается, размещены параллельно друг другу, то можно использовать комбинированный клапан с шестью соединениями (без тройника).

Водяной контур с комбинированным клапаном

5 соединений – номер для заказа 330 00 177
