Сличение вместимости резервуаров стационарных измерительных вертикальных вычисленной собственным программным обеспечением лабораторий (стр. 2 )

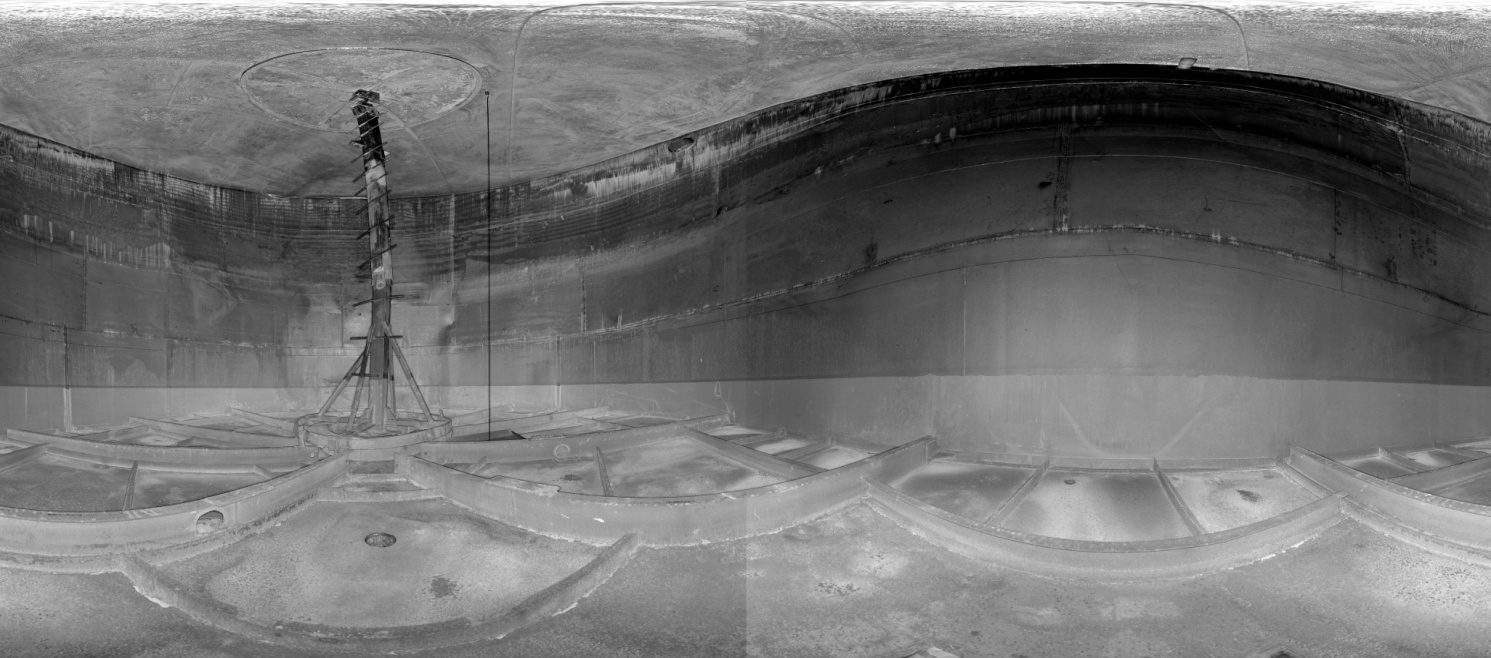

Рис. 2 Панорамный снимок выполнен сканером в резервуаре сразу после сканирования

В первом раунде проверяются вычислительные возможности лабораторий на файле координат, предварительно обработанном и прореженном Провайдером с помощью SCENA (изображение облака точек обработанной пространственной 3D-модели приведено на рис. 3). Поэтому, после обработки в файле координат, который предлагается Участникам, осталось 44338 точек, равномерно расположенных на стенках и днище. Все бракованные точки, не принадлежащие стенкам и днищу резервуара, которые возникли из-за переотражения лазерного луча, а также принадлежащие внутренним деталям, удаленны Провайдером. Количество оставленных точек подобрано таким образом, чтобы, с одной стороны, уменьшение их количества не влияло на точность вычисления вместимости, с другой, время вычислений не было слишком большим из-за большого количества точек, которые обрабатываются.

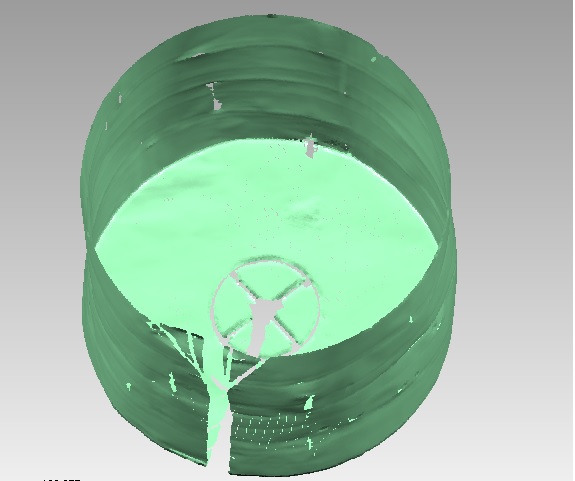

Рис. 3 Изображение облака точек пространственной модели резервуара стационарного измерительного вертикального РВС-400 предварительно обработанное Провайдером программой SCENA

На рис. 3 видна «тень» на днище и стенках резервуара от центральной трубы. На этих участках отсутствуют точки с координатами. Кроме того, на стенках есть небольшие участки, где точки отсутствуют. Это в местах, где есть люк, раздаточный патрубок, а также там, где был слабый отраженный сигнал.

Описание входных данных сличений

Для расчета интервальных вместимостей и оформления Отчета Участника (приложение В), каждый Участник сличений получает следующие документы:

Выписка из протокола калибровки резервуара РВС-400 № 3, по форме приведенной в приложении Б в виде файла РВС400_3.pdf. Она включает результаты других измерений, кроме результатов сканирования стенок резервуара, а также другую информацию, необходимую для вычисления вместимости резервуара; Файл с именем РВС400_3.txt, с координатами точек измеренных сканером на внутренней поверхности резервуара. Координаты представлены в коде ASCII в формате {X; Y; Z}, например:

2.6917000;-4.4635000;0.0630000

2.6454000;-4.4624000;0.0410000

2.7377000;-4.4619002;0.0358000

2.7133000;-4.4614000;0.1033000

2.5985000;-4.4612002;0.0191000

2.6903000;-4.4601002;0.0155000

       Координаты разделены точкой с запятой без пробелов.

3) Файл с именем РВС400_3_ХХХХХХХХ. xls в котором приведен образец градуировочной таблицы.

Система координат, в которую Провайдер перевел координаты точек на стенках резервуара для вычислений, расположена и ориентирована следующим образом:

- ось Z ориентирована вертикально и проходит через ось вращения сканера при сканировании резервуара;

- плоскость XY ориентирована горизонтально и проходит через точку, с которой начинается градуировочная таблица;

- ось X ориентирована произвольно.

Внутренними деталями являются люк в стенке резервуара, приемо-раздаточный патрубок и труба, которая поддерживает крышу резервуара. Их геометрические параметры внесены в выписку из протокола (приложение Б), но координаты точек на них в файле координат отсутствуют.

Участникам запрещается проведение каких-либо исправлений в файле координат, а также удаления или добавления координат точек в нем.

Содержание и структура информации, приведенной в выписке из протокола калибровки (приложение Б), включает минимум информации, необходимой Провайдеру и Участнику для вычисления интервальных вместимостей. Предоставленная Провайдером информация может не соответствовать структуре и содержанию протокола поверки (калибровки), который обычно использует Участник, потому Участник сличений использует предоставленную информацию в том объеме и таким способом, как считает это необходимым.

2.3 Описание объекта сличений

Объектом сличений и анализа являются интервальные вместимости резервуара (1.4.6) и приращения интервальных вместимостей (1.4.7) (подробнее см. в р. 7). Сравниваются и анализируются также неопределенности интервальных вместимостей резервуара и приращений интервальных вместимостей.

2.4 Основа для сличения

Методика поверки (калибровки), по которой работает Провайдер, описана в документе [10]. По разделу 11 [10] выполнялись измерения при калибровке резервуара стационарного измерительного вертикального РВС-400 №3.

Основой для сличения является градуировочная таблица резервуара РВС-400 №3 полученая Провайдером собственным программным обеспечением - пакетом прикладных компьютерных программ Vessel Graduation System («VGS») (модуль VGS_VER_3), составленным по разделу 12 [10].

Провайдер уверен в своих результатах, но не считает корректным бездоказательно это декларировать. Поэтому в Отчете по процедуре описанной в п. 7.3, будет проведен сравнительный анализ интервальных вместимостей резервуара полученных Провайдером со средне весовыми результатами всех лабораторий.

Неопределенность интервальных вместимостей резервуара рассчитывается Провайдером в соответствии с приложением Д [10], которое составлено с учетом требований [3].

3  Организация сличений

3.1 Требования к Участникам

Участниками сличений могут стать:

- лаборатории, которые аккредитованы (аттестованы, уполномочены) соответствующими органами стран участниц на право поверки резервуаров;

- лаборатории, которые готовятся к аккредитации (аттестации, уполномачиванию) соответствующими органами стран участниц на право поверки резервуаров;

- калибровочные лаборатории, аккредитованные в соответствии с ISO/IEC 17025 [4] на право калибровки резервуаров;

- лаборатории, которые готовятся к аккредитации в соответствии с ISO/IEC 17025 на право калибровки резервуаров;

- другие лаборатории, занимающиеся или которые планируют заниматься калибровкой резервуаров без прохождения аккредитации, если законодательство страны, в которой работает лаборатория, не требует аккредитации;

- организации и лаборатории разработчики программного обеспечения для вычисления интервальных вместимостей резервуаров.

3.2 Участники

Калибровочная лаборатория направляет Провайдеру по почте или по электронной почте Заявку на участие в сличениях, форма которой приведена в приложении А. После проверки полноты данных калибровочная лаборатория заносится в список Участников по форме таблицы 1.

Таблица 1. Список Участников на 2017/01/15

Полное название лаборатории (организации)	Краткое название лаборатории (организации)	Страна	Условное имя лаборатории для Отчета	E-mail	Адрес	Тел./факс

Содержание Заявок по форме приложения А и таблицы 1 является конфиденциальной информацией. Исключение составляют лаборатории, которые дадут согласие на публикацию своих данных в Отчете, когда будут подавать Заявку.

Условное имя лаборатории для отчета должно быть от 3 до 8 символов латинского алфавита.

В Отчете, который предоставляется Участникам, приводится анализ результатов вычислений интервальных вместимостей или под условными именами Участников или полным названием, если на это получено согласие.

График

Участники получают по электронной почте входные данные по форме приведенной в приложении Б от Провайдера не позднее 01.02.17 г.

Отчеты Участников сличений по форме приложения В направляются Провайдеру по электронной почте не позднее 01.04.17 г.

Провайдер осуществляет анализ результатов и неопределенности измерений по каждой отдельной калибровочной лаборатории, оформляет Отчет о сличенях с 01.07.17 г. и рассылает Отчет каждому Участнику не позднее 01.10.17 г.

4  Инструкция по вычислению интервальных вместимостей и оформления результатов Участником

Провайдер исходит из того, что выполнение ручных расчетов вместимости резервуара по [2, 7, 10] по координатам точек на стенках резервуара почти невозможно и экономически нецелесообразно.

Не налагается никаких ограничений на методику вычислений интервальных вместимостей резервуара и на программное обеспечение, которое реализует эту методику. Программное обеспечение может быть приобретенным или собственного производства.

Участники проводят вычисления вместимости резервуара программным обеспечением и в соответствии с методикой калибровки, которая обычно применяется лабораторией для выполнения этих процедур.

Провайдер в этом раунде не выдвигает никаких специальных требований к методам вычислений, которые описаны в соответствующих подразделах тех или иных документов, регламентирующих методы калибровки. Ими могут быть, например, полностью или частично описанные [2, 7, 8, 9, 10] или другие. Не выдвигается также никаких требований к уровню автоматизации процесса вычислений, то есть обработка может выполняться одной или несколькими программами в комбинации с частичными ручными расчетами, с ручной или автоматизированной передачей и обменом данными между программами.

В данном раунде устанавливается система единиц физических величин SI.

Общим требованием для Участников является представление в градуировочной таблице уровня наполнения в миллиметрах (мм) с округлением до целых, а интервальных вместимостей в метрах кубических (м3) с округлением до третьего знака после десятичной запятой (точки). Образец приведен в таблице В.1 приложения В.

5  Неопределенность измерений интервальных вместимостей

Участники проводят вычисления неопределенности интервальных вместимостей резервуара программным обеспечением и в соответствии с методикой калибровки, которая обычно применяется лабораторией для выполнения этих процедур.

Не выдвигается никаких требований относительно методики расчета неопределенности вычисленных интервальных вместимостей. Допускается назначение неопределенности вместимости без ее расчета, если лаборатория не имеет методики оценки неопределенности. Этот факт должен найти отражение в Отчете Участника.

Единственным требованием при расчете расширенной неопределенности есть использование коэффициента охвата = 2, выбираемого из таблиц нормального распределения Лапласа при доверительной вероятности 0,9545.
