Сличение вместимости резервуаров стационарных измерительных вертикальных вычисленной собственным программным обеспечением лабораторий (стр. 5 )

- лаборатория (организация) разработчик программного обеспечения

12. Согласие относительно опубликования в Отчете полного и краткого названия лаборатории (организации):

- да

- нет

Примечание: в п. 11 и п. 12 оставить необходимое или указать другое.

Руководитель _______________

                (підпис, ім’я, прізвище)

Приложение Б

ФОРМА ВХОДНЫХ ДАННЫХ ДЛЯ УЧАСТНИКА сличений

Статус документа: общедоступный

Выписка из протокола калибровки

вертикального измерительного стационарного резервуара

Общие сведения

Тип:  РВС-400

Номер: 3

Номинальная вместимость: 400 м3

Эталонный прибор: лазерный сканер FARO X130, 2 мм (=1)

Методика поверки (калибровки): ГОСТ 8.656-2016 Метрология. Резервуары стационарные измерительные вертикальные. Методика поверки (калибровки) геометрическим методом с применением геодезических приборов

Условия калибровки: температура 2 °С, атмосферное давление 99,5 кПа.

Назначение резервуара: хранение дизельного топлива, коммерческие и учетные операции с ним

Результаты измерения

Таблица 1. Абсолютная высота «мертвой» полости и максимальная абсолютная высота наполнения, температура стенки резервуара при измерениях

Определяемый параметр	Среднее значение параметра	Неопределенность	Единица измерений
Абсолютная высота «мертвой» полости	270	2	мм
Максимальная абсолютная высота наполнения	6900	-	мм
Температура стенки резервуара при измерении	2	1	°С
Линейный температурный коэффициент расширения материала стенки резервуара	12,5·10-6	0,5·10-6	1/°К

Таблица 2. Измерение геометрических параметров стенки резервуара

Номер пояса	Абсолютная высота пояса	Толщина стенки пояса	Высота и схема нахлеста поясов	Единица измерений
1	1871	3,8	0, Встык	мм
2	3436	4,0	0, Встык	мм
3	5409	3,6	0, Встык	мм
4	7061	3,2	0, Встык	мм

Неопределенность измерений толщины стенки – 0,2 мм (=2)

Таблица 3. Измерение параметров и абсолютной высоты внутренних деталей и оборудования резервуара

Тип	Высота, мм	Длина, мм	Диаметр или толщина мм	Угол наклона оси	Объем, м3	Абсолютная высота, мм
нижней границы	верхней границы
Цилиндр	-	- 2151)	505	902)	- 0,0431)	295	823
Цилиндр	-	- 6401)	150	90	- 0,0111)	310	460
Прямоугольник3)	7035	390	8	0	0,022	25	7060

Относительная неопределенность измерений объема внутренних деталей и оборудования – 1 % (=2)

Примечания: 1) если перед длиной детали и ее объемом стоит минус, то это означает, что деталь увеличивает объем, а если плюс, то уменьшает объем; 2) угол наклона оси детали, например цилиндра, к вертикали; 3) перфорированная пустотелая труба в центре резервуара представляется в виде детали прямоугольной формы – стенки трубы.

Таблица 4. Номинальные параметри жидкости, которая будет хранится в резервуаре

Параметр, который задают	Значение параметра	Неопределенность	Единица измерений
Номинальная температура эксплуатации резервуара (температура, к которой приводится градуировочная таблица)	20	-	°С
Средняя плотность жидкости, которая будет храниться в резервуаре при эксплуатации при температуре 20 ° С	840	10	кг/м3

Приложение В

ФОРМА ОТЧЕТА УЧАСНИКА СЛИЧЕНИЙ

Статус документа: общедоступный

ПРОТОКОЛ

вычисления интервальных вместимостей

резервуара стационарного измерительного вертикального РВС-400 № 3

1. Общие данные

1.1. Условное имя лаборатории (организации) для отчета ____________________________

1.2. Методика калибровки:

обозначение __________________________________________________________________

название _____________________________________________________________________

раздел по вычислению интервальных вместимостей ________________________________

раздел по вычислению неопределенности интервальных вместимостей ________________

1.3. Компьютерная (ые) программа (ы)

1)

обозначение (сокращенное название)______________________________________________

полное название _______________________________________________________________

версия _______________________________________________________________________

2)

обозначение (сокращенное название)______________________________________________

полное название _______________________________________________________________

версия _______________________________________________________________________

3)

обозначение (сокращенное название)______________________________________________

полное название _______________________________________________________________

версия _______________________________________________________________________

1.4. Дата вычислений ___________________________________________________________

2. Результаты вычислений интервальных вместимостей

Имя файла _____________, содержащего градуировочную таблицу резервуара по форме табл. В.1.

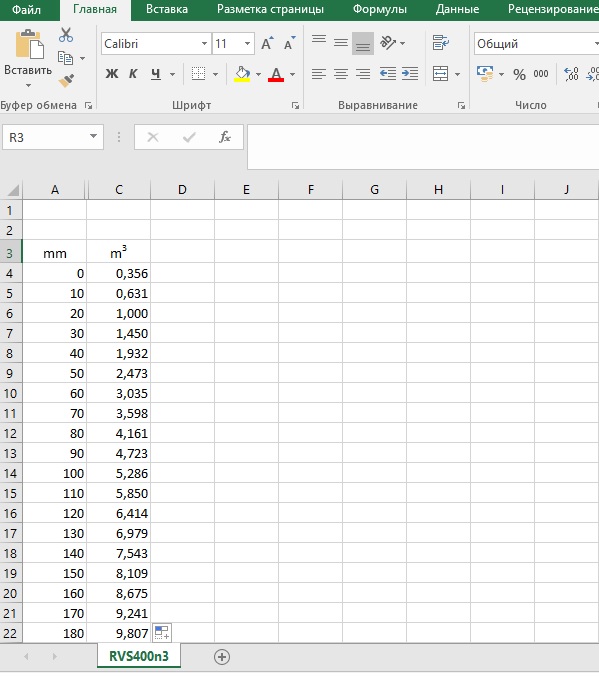

1 Градуировочная таблица резервуара РВС-400 № 3

Примечание: 1) в Отчете Участника приводится только имя файла, а сам файл в Отчет Участника не вставляется и не распечатывается, а высылается по електронной почте.

3. Результаты вычислений интервальных вместимостей и оценки неопределенности интервальных вместимостей

2 Интервальные вместимости резервуара и неопределенность их измерений

Абсолютная высота уровня жидкости в резервуаре	Значение интервальной вместимости, м3	Неопределенность измерений вместимости, %
Обозначение	Значение, мм
	0
	270
0,25	1730
0,5	3450
0,75	5180
	6900

4. Результаты оценки неопределенности приращений интервальных вместимостей

3 Неопределенность приращений интервальных вместимостей

Разность абсолютных высот уровня жидкости в резервуаре, мм	Неопределенность измерений приращения вместимости, %
100
1000
3450
