Технический протокол

Сличение вместимости резервуаров стационарных измерительных вертикальных вычисленной собственным программным обеспечением лабораторий

(Проект № 01-01-17)

ТЕХНИЧЕСКИЙ ПРОТОКОЛ

(предварительное описание)

Раунд № 1

Провайдер:

Государственное предприятие «Всеукраинский государственный научно-производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей» (ГП «Укрметртестстандарт»)

Сроки проведения:

01/2017 – 12/2017

Координаторы:

Александр Самойленко и Владимир Заец

Научно-производственный институт геометрических, механических и виброакустических измерений ГП «Укрметртестстандарт»

03143, г. Киев-143

Украина

тел./, e-mail: *****@***

Содержание

1 Введение

1.1 Общее описание сличений

1.2 О Провайдере и Координаторах

1.3 Цель сличений

1.4 Терминология

1.5 Перспективы продолжения сличений

2 Объект сличений

2.1 Общие требования

2.2 Описание входных данных сличений

2.3 Описание объекта сличений

2.4 Основа для сличения

3 Организация сличений

3.1 Требования к Участникам

3.2 Участники

3.3 График

4 Инструкция по вычислению интервальных вместимостей и оформлению результатов Участником

5 Неопределенность измерений интервальных вместимостей

6 Документирование и Отчет

7 Сличение и анализ результатов

7.1 Проверка правильности вычисления интервальных вместимостей резервуара

7.2 Проверка правильности вычисления приращений интервальных вместимостей резервуара

7.3 Анализ правильности вычисления интервальных вместимостей резервуара Провайдером

8 Ccылки

орма заявки на участие в сличениях

орма входных данных для Участника сличений

орма Отчета Участника сличений

Введение Общее описание сличений

Программа направлена на проверку квалификации Участников при выполнении вычислений интервальных вместимостей резервуаров собственным программным обеспечением по результатам измерений лазерными сканерами и тахеометрами во время калибровки вертикальных стационарных резервуаров в соответствии с требованиями ISO/IEC 17025 [4].

НЕ нашли? Не то? Что вы ищете?

Программа межлабораторных сличений разработана с учетом требований ISO/IEC 17043:2010 Оценка соответствия. Требования к проведению проверки квалификации [5] и ISO 13528:2005 Статистические методы, применяемые при проверке квалификации лаборатории путем межлабораторных сличений [6].

Координаторы не имеют сведений о подобных сличениях, поэтому приобретенный опыт может оказаться полезным при проведении аналогичной работы в дальнейшем. Учитывая специфику сличений этот опыт может также помочь в уточнении положений стандартов [5, 6] относительно результатов вычислений программным обеспечением.


О Провайдере и Координаторах

ГП «Укрметртестстандарт» более 40 лет занимается поверкой резервуаров объемным и геометрическим методами. Последние 19 лет разрабатывает и совершенствует методы калибровки (поверки) резервуаров с применением геодезических приборов. Этими приборами и за этот период лабораторией поверено (калибровано) более 10 000 резервуаров. С 2004 года поверка (калибровка) выполняется с помощью электронного тахеометра, а с 2013 лазерного сканера. Координаторы разработали четыре Национальных стандарта, которые действуют в Украине с 2013 года и предусматривают применение электронных тахеометров и лазерных сканеров при поверке или калибровке различных типов резервуаров. В 2016 году выходит вторая, более совершенная версия этих Национальных стандартов. На их базе уже приняты Межгосударственные стандарты (ГОСТ) стран СНГ. Один из этих стандартов [10] применяется при этих сличениях.

По этим стандартам Координаторами разработано специальное программное обеспечение, которое с 2004 года использует как ГП «Укрметртестстандарт» так и более сорока других организаций Украины и стран СНГ, которым оно передано.

Организовать измерения одного и того же резервуара различными лабораториями проблематично. Поэтому Провайдер предлагает Участникам выполнить вычисления вместимости одного и того же резервуара, сканирование которого выполнено Провайдером.

1.3 Цель сличений

Увеличение доверия субъектов коммерческих, налоговых и учетных операций к результатам измерений объема жидкостей с помощью измерительных резервуаров. Полное описание задач проверки квалификации приведено в ISO/IEC 17043: 2010 [5].

Цель достигается увеличением надежности и точности определения вместимости резервуаров за счет анализа и исправления лабораториями своих грубых и систематических ошибок по результатам межлабораторных сличений.

Успешное участие в сличениях должно быть основой для принятия соответствующими органами стран участниц положительного решения относительно аккредитации лабораторий (организаций) на право поверки или калибровки резервуаров.

1.4 Терминология

Для правильного понимания Участниками информации, предоставляемой Провайдером для вычисления вместимости резервуара, приводится терминология из [10], которая применяется в этом техническом протоколе. Эта терминология опирается на терминологию [1, 2, 7, 8, 9], но несколько уточняет ее.

1.4.1 абсолютная высота

уровень наполнения

Расстояние по вертикали от горизонтальной плоскости, проходящей через точку касания днища грузом рулетки [1, 2, 7] и с которой совпадает ноль градуировочной таблицы, до любой точки резервуара или до свободной поверхности жидкости, которая содержится в резервуаре

Примечание. Относительно этой горизонтальной плоскости измерена абсолютная высота точек на стенках резервуара, абсолютная высота «мертвой» полости [1, 2] и максимальная абсолютная высота наполнения, абсолютная высота поясов и внутренних деталей и т. д.

1.4.2 максимальная абсолютная высота наполнения

Абсолютная высота точки верхнего пояса, выше которой налив не допускают

1.4.3 абсолютная высота «мертвой» полости

Абсолютная высота горизонтальной плоскости, полученная по результатам измерений, ниже которой слив жидкости из резервуара невозможен

1.4.4 общая вместимость

Вместимость резервуара, которая соответствует максимальной абсолютной высоте наполнения

1.4.5 вместимость «мертвой» полости

Интервальная вместимость резервуара, которая соответствует абсолютной высоте «мертвой» полости

1.4.6 интервальная вместимость

Вместимость резервуара, которая соответствует некоторой абсолютной высоте   наполнения резервуара

1.4.7 приращение интервальной вместимости

Вместимость резервуара, которая соответствует некоторой разнице абсолютных высот

1.6 Перспективы продолжения сличений

Для выяснения состояния дел в этой области и установления взаимопонимания между Участниками и Провайдером в первом раунде сличений Участникам предоставляется для обработки файл координат точек на стенках резервуара полностью предварительно обработанный Провайдером.

В следующих раундах сличений планируется усложнить задачи, которые ставятся перед Участниками. Для обработки будут запланированы «сырые», то есть предварительно не обработанные Провайдером файлы координат, полученные по результатам измерений лазерным сканером, результаты сканирования извне, а также результаты сканирования резервуара с понтоном.


Объект сличений Общие требования

В качестве объекта сличений выбран резервуар стационарный измерительный вертикальный типа РВС-400 (рис. 1) общей номинальной вместимостью 400 м3 (далее - резервуар).

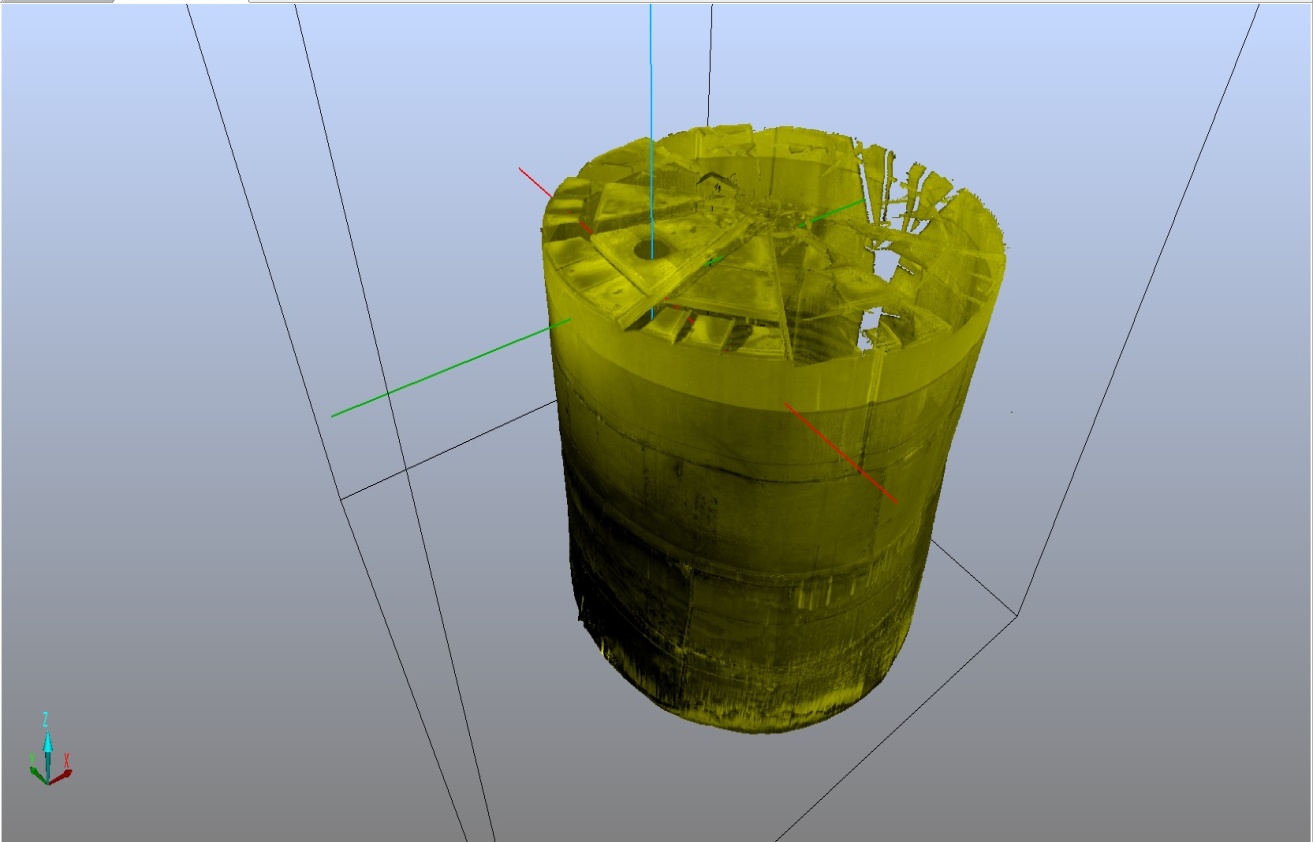

Рис. 1 Изображение резервуара, распечатанное по пространственной не обработаной модели резервуара стационарного измерительного вертикального РВС-400 по результатам сканирования, воссозданая программой SCENA

Провайдером выполнялись внутренние измерения с помощью сканера FARO X130. Неопределенность измерения координат задекларированая фирмой-производителем в технической спецификации и подтвержденая результатами его калибровки составляет 2 мм (= 1). Измерения выполнялись через люк резервуара расположенного на его крыше (на рис. 1 обозначен вертикальной линией, проходящей через отверстие в крыше). Перед сканированием через измерительный люк была свешенна рулетка с грузом. Сканер при этом устанавливался вниз головой. В целом за примерно 4 - 5 минут измерений на стенках и днище резервуара были получены координаты примерно 28 млн. точек.

На рис. 2 представлен панорамный снимок резервуара сделаный сканером с точки измерений. Из-за того, что сканер устанавливался вниз головой, в верхней части рисунка находится днище, а в нижней - крыша. В центре резервуара хорошо видно центральную трубу квадратного сечения, которая подпирает крышу. На стенке резервуара можно разглядеть люк, приемо-раздаточный патрубок и границы поясов. Справа от трубы тонкая темная линия с темным прямоугольником на конце. Это рулетка с грузом свешенная через измерительный люк и расположенная в точке измерения уровня жидкости. Груз касается днища. Через низ груза проходит горизонтальная плоскость, абсолютная высота которой равна нулю. От этой плоскости начинается градуировочная таблица.
