Другой тип захвата для стружки показан на рис. 2.24— шестичелюстной захват, так называемый паук. Шесть челюстей захвата шарнирно прикреплены в траверсе. В раскрытом положении и при разгрузке стружки захват подвешен на канатах, прикрепленных к средней части челюстей и к кольцу с крюком. При опускании захвата на стружку петля, соединенная канатами б с концами челюстей, набрасывается на крюк. При подъеме в таком положении происходит захват стружки.

Для транспортировки сыпучих грузов, мелких заготовок и деталей применяют контейнеры. В контейнерах, предназначенных для транспортировки готовых узлов и деталей, делают гнезда в соответствии с размерами этих деталей или узлов, обитые войлоком или резиной для предохранения деталей от забоин и царапин.

По конструктивному исполнению саморазгружающиеся контейнеры делятся на следующие группы: опрокидывающиеся с тремя парами петель; с открывающимся дном; опрокидывающиеся на цапфах; раскрывающиеся; для мелкосыпучих грузов с донным затвором.

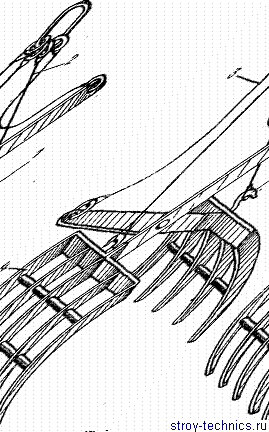

Рис. 2.23. Вилообразный захват для стружки

Саморазгружающиеся контейнеры изготовляют сварными или литыми, с тремя парами ушков, колец и крюков. Для транспортировки крюки стропов продевают в отверстия, а для опрокидывания — в отверстия и приподнимают контейнер.

Контейнер с открывающимся дном применяют для транспортировки металлической стружки. Чтобы облегчить выпадание груза, контейнер делают в виде усеченной четырехгранной пирамиды. Дно поддерживается на петлях тремя-четырьмя кулачками, сидящими жестко на одной оси с рукояткой, закрепленной стопором. Для разгрузки контейнера нужно поднять стопор, повернуть рукоятку вниз и вывести кулачки из-под дна. Транспортируется контейнер стропами за крюки.

НЕ нашли? Не то? Что вы ищете?

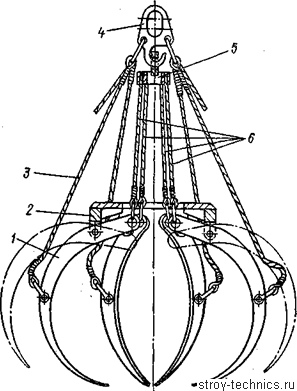

Рис. 2.24. Шести челюстной захват для стружки

Контейнер с двустворчатым самооткрывающимся дном не имеет рычажных систем. Разгрузка осуществляется без помощи стропальщиков при установке на бункер. По мере ослабления натяжения троса створки дна открываются и груз высыпается. При подъеме разгруженного контейнера створки его закрываются под действием собственной массы. Опрокидывающийся контейнер подвешен шарнирно на траверсе. От самопроизвольного опрокидывания он запирается замком. Потянув замок вниз, его выводят из зацепления, и контейнер опрокидывается для разгрузки. Контейнер, имеющий съемную траверсу с подвесками, удерживает от поворота вилка, накинутая на подвеску.

В контейнере с двустворчатым дном механизм затвора расположен с двух противоположных сторон контейнера и состоит из короткого и длинного рычагов, соединенных шарнирно с рукояткой и створками дна. Рукоятки вращаются на прикрепленных к контейнеру цапфах.

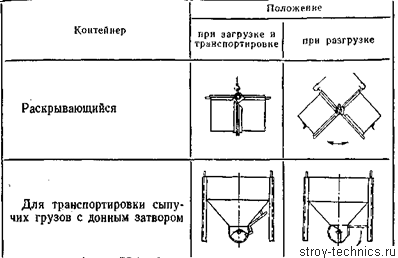

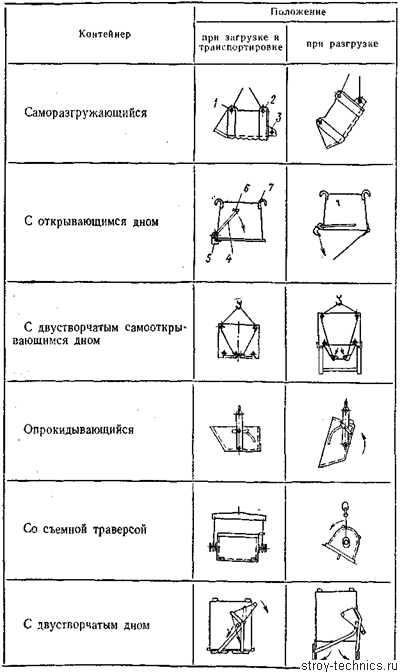

Таблица 2.3

Контейнеры

Раскрывающийся контейнер состоит из соединенных шарнирно половин. За серьги на шарнирах зацепляют крюки траверсы при транспортировке. При этом половины контейнера смыкаются под действием собственной массы. Для разгрузки крюки траверсы переставляют с серег на бортовые петли, при подъеме за которые половины контейнера раскрываются на шарнирах и груз высыпается.

В контейнере для транспортировки мелкосыпучих грузов донный затвор открывается поворотом рычага.

Согласно правилам, клещи и захваты для груза, траверсы и коромысла следует изготовлять из мартеновской стали. Грузозахватные приспособления, навешиваемые на крюк крана, и тару необходимо снабжать клеймом, табличкой или надписью с указанием собственной массы и предельной массы груза, для транспортировки которого они предназначены. На каждом контейнере должны быть инвентарный номер и номер или название цеха, которому принадлежит контейнер.

При техническом освидетельствовании съемные грузозахватные приспособления подвергают осмотру и испытанию. Траверсы, клещи, стропы, цепи и другие съемные приспособления испытывают нагрузкой, на 25 % превышающей их номинальную грузоподъемность. Тара подлежит тщательному осмотру, испытывать ее нагрузкой необязательно. В процессе эксплуатации съемные грузозахватные приспособления и тару необходимо периодически осматривать в установленные сроки, но не реже чем: через каждые 6 мес при осмотре траверс; через 1 мес при осмотре клещей и других захватов и тары; через каждые 10 дней при осмотре стропов, за исключением редко используемых, которые требуется осматривать перед выдачей их в работу. Результаты осмотра заносят в журнал учета и осмотра съемных грузозахватных приспособлений.

На таре должны быть указаны ее назначение, номер, собственная масса и наибольший вес груза, для транспортировки которого она предназначена. Вместимость тары должна исключать возможность перегрузки грузоподъемного крана.

Съемные грузозахватные приспособления и тара, не прошедшие технического освидетельствования, к работе не допускаются. Забракованные съемные грузозахватные приспособления либо не имеющие бирок и клейм не должны находиться в местах производства работ, чтобы никто не смог их ошибочно использовать. Поврежденная или немаркированная тара также должна быть удалена с места проведения работ.

Для подъема и перемещения чугуна, стали и стального лома удобен подъемный электромагнит, не требующий чалочных приспособлений. При включении питания электромагнит намагничивается и притягивает к себе с большой силой вышеупомянутые материалы. На месте разгрузки ток выключают и поднятый материал отпадает.

При использовании подъемных электромагнитов необходимо выделять зону для их перемещения, где не должны производиться работы и находиться люди во время действия электромагнита. Если по каким-либо причинам прекратится подача тока в обмотку электромагнита, то поднятый груз упадет, что может причинить тяжелые травмы людям, находящимся в зоне работы электромагнита.

  Самостоятельно выполнить задание.

Изучить методические рекомендации и согласно им выполнить задание по своему варианту

По окончанию работы результаты предъявить преподавателю для просмотра и выставления оценки.

  Практическая работа № 2

Тема : Оценка технического состояния стальных канатов, цепей, клещей.

Цель: 1. Освоение методики оценивания  технического состояния стальных канатов, цепей, клещей.

Оборудование: тетрадь, ручка методические рекомендации

  Выполнение работы

Оценка технического состояния стальных канатов, цепей, клещей.

4.1. Согласно требованиям правил безопасности стропальщики должны производить осмотр съемных грузозахватных приспособлений и производственной тары перед их использованием для подъема и перемещения грузов с применением грузоподъемных машин.

4.2. Инженерно-технические работники, ответственные за содержание грузоподъемных машин в исправном состоянии, и лица, ответственные за безопасное производство работ кранами, кранами-трубоукладчиками, кранами-манипуляторами и другими грузоподъемными машинами, должны производить осмотр грузозахватных приспособлений в следующие сроки:

- стропов (за исключением редко используемых) - каждые 10 дней;

- траверс, захватов и тары - каждый месяц;

- редко используемых съемных грузозахватных приспособлений - перед выдачей их в работу.

4.3. При осмотре канатных стропов необходимо обращать внимание на состояние канатов, коушей, крюков, подвесок, замыкающих устройств, обойм, карабинов и места их крепления.

4.4. Для оценки безопасности использования канатов применяют следующие критерии:

- характер и число обрывов проволок, в т. ч. наличие обрывов проволок у концевых заделок, мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;

- разрыв пряди;

- поверхностный и внутренний износ;

- поверхностная и внутренняя коррозия;

- местное уменьшение диаметра каната, включая разрыв сердечника;

- деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов и т. п.;

- повреждения в результате температурного воздействия или электрического дугового разряда.

4.5. Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице.

Стропы из канатов двойной свивки

Участок каната стропа длиной

3d

6d

30d

Число видимых обрывов проволок на данном участке

4

6

16

Примечание, d - диаметр каната, мм.

4.6. Браковка деталей стропа (колец, петель и крюков) должна производиться:

- при наличии трещин;

- при износе поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10%;

- при наличии остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 5%.

4.7. Не допускаются к эксплуатации стропы:

- имеющие дефекты, указанные в пп. 4.4 - 4.6 настоящей Типовой инструкции;

- при отсутствии или повреждении маркировочной бирки;

- с деформированными коушами или износе их с уменьшением сечения более чем на 15%;

- имеющие трещины на опрессованных втулках или при изменении их размера более чем на 10% первоначального;

- с признаками смещения каната в заплетке или втулках;

- с поврежденными или отсутствующими оплетками или другими защитными элементами при наличии выступающих концов проволоки у места заплетки;

- с крюками, не имеющими предохранительных замков.

4.8. Цепной строп подлежит браковке, если будут обнаружены следующие дефекты:

- обрыв звена;

- изгиб или износ крюка в звене более 10% первоначального размера;

- удлинение звена цепи более 3% первоначального размера (рис. 2);

- уменьшение диаметра сечения звена цепи вследствие износа более 10% (рис. 3).

4.9. При осмотре захватов необходимо проверять состояние рабочих поверхностей, соприкасающихся с грузом. Если на них имеется насечка, то затупление или выкрашивание зубчиков не допускается. Захват подлежит браковке, если будут обнаружены изгибы, изломы рычагов или износ и повреждение соединительных звеньев. Металлические траверсы, состоящие из балок, распорок, рам и других элементов, подлежат браковке при обнаружении деформаций со стрелой прогиба более 2 мм на 1 м длины, трещин в местах резких перегибов или изменении сечения сварных элементов, а также при повреждении крепежных и соединительных звеньев.
