Универсальный тренажер Руководство по эксплуатации (стр. 2 )

Работа тренажера

Функционирование тренажера полностью контролируется инструктором с его рабочего места. После включения оборудования (п.2.2.2 настоящего РЭ) инструктор регистрирует обучаемого и создает предназначенное ему упражнение. Инструктор выбирает задание,  указывает время суток, погодные условия и назначает упражнение для выполнения. В соответствии с заданными условиями система визуализации отображает на мониторах тренажера рабочий район и обучаемый приступает к тренировке.

Действия обучаемого контролируются инструктором, который может вмешиваться в процесс выполнения упражнения, менять отдельные параметры упражнения или прекратить упражнение. Описание действий  инструктора и обучаемого приводятся в п.2.2.3 настоящего руководства.

Средства измерения, инструмент и принадлежности

Средства измерения, инструмент и принадлежности, используемые при техническом обслуживании и ремонте, в поставку не входят.

Маркировка и упаковка

Составные части тренажера должны быть упакованы в отдельных коробках.

На упаковках наносятся:

-децимальный номер;

-наименование предприятия - изготовителя;

-наименование тренажера (составной части) или его обозначение;

-заводской номер;

-месяц и год выпуска.

Приборы тренажера должны быть размещены в картонных коробках с амортизирующим материалом на пенопластовой основе и упакованы в герметично заваренные чехлы из полиэтиленовой пленки. В каждый чехол должен быть помещен силикагель – индикатор.

Использование по назначению
Подготовка тренажера к использованию

Меры безопасности при подготовке тренажера к использованию
Требование к работникам и обучаемым.

Предупреждение! При установке и вводе в эксплуатацию  тренажера необходимо строго придерживаться рекомендаций и инструкций, приведенных в руководстве по эксплуатации и других документах. Только «квалифицированный персонал», который внимательно изучил руководство по эксплуатации и инструкции по технике безопасности, может быть допущен к проведению работ по установке и вводу в эксплуатацию с тренажера. Под термином «квалифицированный персонал» подразумеваются работники, ознакомленные с установкой, сборкой, вводом в эксплуатацию и с работой тренажера, а также имеющие соответствующую квалификацию, необходимую для конкретного вида работ.

Предупреждение! При работе на тренажере необходимо строго придерживаться рекомендаций, приведенных в руководстве по эксплуатации, и инструкции по технике безопасности.

Только «инструкторы», которые внимательно изучили руководство по эксплуатации и инструкции по технике безопасности, могут быть допущены к работе на тренажере.

Под термином «инструкторы» подразумеваются работники, изучившие инструкцию по эксплуатации, имеющие навыки работы на тренажере, а также имеющие соответствующую квалификацию, необходимую для конкретного вида работ, и имеющие допуск к работе с оборудованием до 1000 Вольт.

Предупреждение! При обучении на тренажере «обучаемый» должен выполнять указания «инструктора».

Под термином «обучаемый» подразумеваются лица, допущенные инструктором к занятиям.

Запрещается! Обучение лиц в нетрезвом состоянии и лиц, чувствующих недомогание или имеющих проблемы с вестибулярным аппаратом, запрещается.

Требования к помещению.

По условиям эксплуатации тренажер соответствует группе аппаратуры 1.1 ГОСТ РВ 20.39.304-98.

Размещение

Помещение, в котором размещается тренажер, должно соответствовать требованиям по габаритам, нагрузке, электропитанию.

Габариты

Габариты могут изменяться в зависимости от варианта поставки. Для удобства использования рекомендуется предусмотреть дополнительную площадь для подхода к тренажеру.

Нагрузка

Перекрытие (пол) помещения должен выдерживать нагрузку, создаваемую тренажером.

Перекрытие должно выдерживать статическую нагрузку, создаваемую тренажером, обучаемым, инструктором и другими посетителями, допущенными в помещение инструктором.

Установка  и настройка ПО

Установка и настройка системного и прикладного программного обеспечения производится специалистами поставщика. Тренажер поставляется с предустановленным программным обеспечением.

Использование тренажера
Меры безопасности во время работы тренажера.
Инструкция Инструктору.

Предупреждение 1! Перед началом работы инструктор должен убедиться в отсутствии видимых механических и электрических повреждений тренажера;

Предупреждение 2! Несанкционированное вскрытие, ремонт, изменение схемы подключения тренажера может привести к травмам или повреждениям оборудования. Ремонт тренажера может осуществляться только на предприятии - изготовителе или уполномоченным сервисным центром.

ВНИМАНИЕ! Включение тренажера, обучение на тренажере и выключение тренажера выполняет инструктор.

Инструкция Обучаемому.

Предупреждение 1! Обучаемый обязан следовать  указаниям инструктора.

Включение тренажера

ВНИМАНИЕ! Перед включением тренажера убедиться в соблюдении всех мер безопасности, предусмотренных в п. 2.1.1.

Убедиться, что розетки Pilot, компьютеры и сетевой коммуникатор подключены к электросети. Включить розетки Pilot, компьютеры и сетевой коммуникатор (при необходимости) в соответствии с руководствами на них. Подождать и убедиться, что ПО загружено.

Тренажер включен.

Время приведения рабочих станций тренажёра в состояние готовности – не более 5 мин.

Типовые неисправности при включении и способы их устранения

Признак неисправности	Возможная причина	Действия по устранению
После включения тренажера на всех мониторах не появляется изображение.	Отсутствует внешнее электропитание 220 В 50 Гц на входе сетевого фильтра.	Проверить подачу внешнего электропитания от силового щита.
Плохой контакт в разъемах кабелей питания сетевого фильтра.	Проверить и подтянуть крепление разъемов кабелей питания сетевого фильтра.
Перегорел предохранитель сетевого фильтра.	Проверить и заменить предохранитель сетевого фильтра.
Сетевой фильтр вышел из строя.	Заменить неисправный сетевой фильтр на исправный.
После включения тренажера на одном из мониторов не появляется изображение	Плохой контакт в разъеме кабеля питания монитора.	Проверить и подтянуть крепление разъемов кабеля питания монитора.
Плохой контакт в информационном кабеле монитора.	Проверить и подтянуть крепление разъемов информационного кабеля монитора.
Сбой в системном программном обеспечении.	Произвести перезагрузку системного программного обеспечения повторным включением тренажера.
Монитор вышел из строя.	Заменить неисправный монитор на исправный.

Работа на тренажере.

ВНИМАНИЕ! При работе на тренажере инструктор обязан:

-строго следовать мерам безопасности, предписанным в подразделе 2.2.1;

-следить за соответствием действий обучаемого вводному инструктажу.

Выключение тренажера

ВНИМАНИЕ! Перед выключением тренажера убедитесь, что обучаемый завершил упражнение.

Выключить каждую ПЭВМ однократным кратковременным нажатием кнопки Power на системном блоке. Выключить сетевые фильтры (при необходимости). Снять питание с пакетных выключателей распределительного щита (при необходимости).
Тренажер выключен.
Выполнение упражнений
РМИ тренажера. Описание применения.

В случае эксплуатации тренажерного комплекса, состоящего из нескольких автотренажеров, РМИ может быть вынесено из состава отдельного тренажера. При этом инструктору предоставляется возможность управлять функциями каждого тренажера, произвольно переключаясь с одного на другой.

Подробное описание приведено в документе «Универсальный тренажер. Программный компонент РМИ. Описание применения».

РМО тренажера. Описание применения.

На рабочем месте обучаемого осуществляется выполнение упражнения, назначенного инструктором.

В соответствии с заданными инструктором условиями система визуализации отображает на мониторах тренажера рабочую зону, и обучаемый приступает к тренировке.

В качестве органов управления и индикации в тренажере используются имитаторы штатных механизмов и приборов КамАЗа и АЛ. В зависимости от упражнения, назначенного инструктором, активизируются руль, педали и рычаг переключения передач для управления КамАЗом или панель с пятью джойстиками и сенсорный монитор для управления АЛ.

РМО КамАЗ. Органы и приборы управления.

При выполнении упражнений управление автомобилем осуществляется с помощью игрового руля (рисунок 1), рычага переключения коробки передач (рисунок 2) и педалей сцепления, торможения и подачи топлива (рисунок 3).

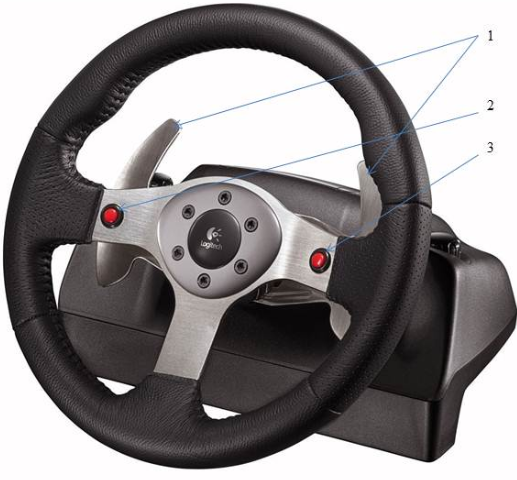

На руле (рисунок 1) размещаются:

1—выключатели указателей левого и правого поворота; 2—имитатор стояночного тормоза; 3—имитатор делителя коробки передач, в сочетании с переключателем коробки передач (рисунок 2) позволяет получать удвоенное число передач.

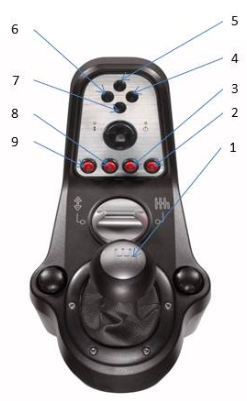

  На имитаторе управления коробкой передач (рисунок 2) размещаются:

1—рычаг переключения передач; 2—кратковременное включение дальнего света (мигнуть); 3—включение/выключение дальнего света; 4—резерв; 5—имитатор ключа включения стартера (положение Вкл.); 6—резерв; 7— имитатор ключа включения стартера (положение Выкл); 8—включение/выключение ближнего  света; 9— включение/выключение габаритных огней.

На имитаторе педалей (рисунок 3) размещаются:

1—педаль сцепления; 2—педаль основного тормоза; 3—педаль управления подачей топлива.


  Рисунок 1 — Игровой руль                 Рисунок 2 — имитатор управления КПП.
