Универсальный тренажер Руководство по эксплуатации (стр. 4 )

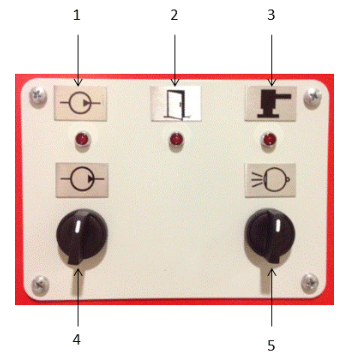

Рисунок 9– Размещение переключателей и индикаторов на щитке контроля водителя АЛ

Таблица 3. (к рисунку 9 ). Органы управления и контроля тренажера. Щиток контроля водителя.

№ на рис.	Внешний вид	Название	Примечание
1		контрольная лампа «КОМ включена»	предназначена для индикации включения КОМ
2		контрольная лампа «Дверь отсека открыта»	предназначена для индикации открытия двери заднего отсека
3		контрольная лампа «Опора вышла»	предназначена для индикации выхода опор
4		переключатель включения КОМ	предназначен для включения КОМ
5		переключатель включения фары прожектора	предназначен для включения фары прожектора

Примечание.  Положение переключателей 4 и 5:  влево – выключено, вправо – включено.

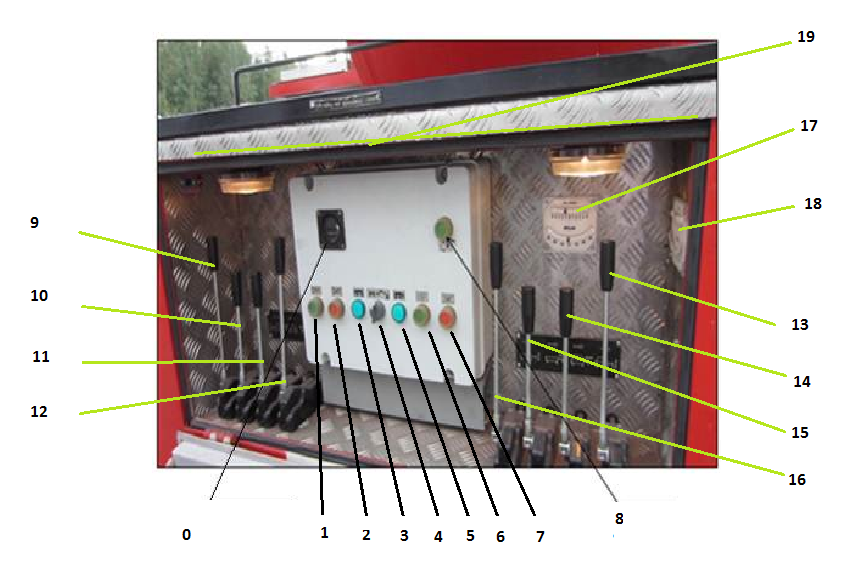

Рисунок 10 - Размещение переключателей и индикаторов на щите управления АЛ.

Таблица 4 (к рисунку 10 ). Органы управления и контроля тренажера. Щит управления.

№ на рис.	Внешний вид	Название	Примечание
1		кнопка включения питания	предназначена для включения щита управления
2		кнопка отключения питания	предназначена для выключения щита управления
3		лампа-индикатор, «Поворот влево разрешен»	сигнализирует о разрешении поворота влево
4		переключатель распределителя подачи масла в опорный контур или контур стрелы	предназначен для переключения гидросистемы между контуром опор и контуром лестницы
5		лампа-индикатор «Поворот вправо разрешен»	сигнализирует о разрешении поворота вправо
6		кнопка пуска двигателя шасси	предназначена для включения двигателя шасси
7		кнопка останова двигателя шасси	предназначена для выключения двигателя шасси
8		кнопка включения аварийного привода	предназначена для активизации аварийного привода
9		рукоятка опускания передней левой опоры	предназначена для управления опусканием и подъемом передней левой опоры
10		рукоятка выдвигания передней левой опоры	предназначена для управления выдвиганием и задвиганием передней левой опоры
11		рукоятка выдвигания задней левой опоры	предназначена для управления выдвиганием и задвиганием задней левой опоры
12		рукоятка опускания задней левой опоры	предназначена для управления опусканием и подъемом задней левой опоры
13		рукоятка опускания передней правой опоры	предназначена для управления опусканием и подъемом передней правой опоры
14		рукоятка выдвигания передней правой опоры	предназначена для управления выдвиганием и задвиганием передней правой опоры
15		рукоятка выдвигания задней правой опоры	предназначена для управления выдвиганием и задвиганием задней правой опоры
16		рукоятка опускания задней правой опоры	предназначена для управления опусканием и подъемом задней правой опоры
17		указатель поперечного крена платформы	предназначен для индикации поперечного крена платформы
18		указатель продольного крена платформы	предназначен для индикации продольного крена платформы

Под упражнением понимается одно из  заданий с уточненными начальными условиями: район ЧС, здание, действие, отрабатываемое с помощью АЛ-50 (спасание человека, тушение пожара). В соответствии с заданными условиями система визуализации отображает на мониторах рабочую площадку, условия ЧС и оператор приступает к тренировке.

Порядок действий, которому должен следовать обучаемый при выполнении упражнения на тренажере, соответствует требованиям, предписанным в документе «Автолестница пожарная АЛ-50. Руководство по эксплуатации», раздел 10 «Порядок работы».

Действия оператора протоколируются в базе данных и контролируются инструктором, который может менять отдельные параметры упражнения или прекратить упражнение. По завершению работы инструктору предоставляется возможность сформировать и напечатать отчет.

Действия в экстремальных условиях

Под аварийной ситуацией понимается пропадание (несанкционированное отключение) напряжения в сети питания тренажера. При  отсутствии в комплектации блоков бесперебойного питания (ББП) произойдет нештатное отключение ПК. Следует снять питание с пакетных выключателей распределительного щита. После восстановления нормального электропитания произвести включение тренажера согласно п.2.2.2.

В случае возникновения пожара необходимо отключить электропитание, вызвать пожарную службу, принять самостоятельные действия по пожаротушению, при необходимости провести эвакуацию людей из пожароопасной зоны.

Особенности использования доработанного тренажера

Тренажер во время эксплуатации в доработках не нуждается.

Техническое обслуживание
Техническое обслуживание тренажера
Общие указания

ТО тренажера направлено на обеспечение постоянной готовности оборудования к использованию по прямому назначению и предотвращение преждевременного выхода его из строя.

В состав ТО входят следующие виды работ:

-плановое ТО;

-передача неисправной техники, находящейся на гарантийном обслуживании, в гарантийный ремонт, получение ее из ремонта и установка на рабочих местах.

Организация работ:

а) Факт выполнения ТО фиксируется в Формуляре тренажера СКБВ.466959.102ФО.

б) Периодичность проведения ТО:

-ежедневная профилактика;

-еженедельное;

-ежемесячное;

Порядок выполнения ТО:

Ежедневная профилактика включает в себя внешний осмотр приборов тренажера с целью выявления отсутствия внешних механических повреждений и влаги, отсутствия отсоединенных или не полностью присоединенных электрических кабелей и шнуров.

Еженедельное обслуживание включает ежедневное, а также следующие виды работ:

-проверку технического состояния ПЭВМ;

-проверку линий и устройств локальной вычислительной сети.

Ежемесячное обслуживание включает еженедельное, а также следующие виды работ:

-очистка от пыли и грязи экранов мониторов в соответствии с руководством на эти устройства.

Меры безопасности

Во избежание несчастных случаев и выхода из строя оборудования запрещается:

-переключать разъемы интерфейсных кабелей при включенном питании;

-допускать попадание влаги на поверхности устройств;

-производить самостоятельно вскрытие и ремонт оборудования.

Консервация (расконсервация, переконсервация)

Перед транспортировкой производится консервация оборудования в составе тренажера с целью защиты деталей и механизмов от коррозии.
