Цифровой измеритель уровня звука AR 824

ЦИФРОВОЙ ИЗМЕРИТЕЛЬ

УРОВНЯ ЗВУКА

AR 824

Инструкция по эксплуатации

23) Если прибор настроен для измерения общего уровня звука, пожалуйста, установите единицы измерения dBA.

Если источник звука содержит короткие и неустойчивые скачки, - установите режим мгновенного измерения уровня звука (FAST). Для измерения среднего уровня звука выберите режим SLOW. Функция MAX. При нажатии кнопки MAX фиксируется максимальный уровень шума.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Не работайте с прибором при высокой температуре и влажности окружающего воздуха. Вынимайте батарейки, если не используете прибор длительное время. Когда применяете прибор в ветреную погоду, обязательно надевайте ветрозащитный экран, чтобы не ловить нежелательные сигналы.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок устанавливается 12 месяцев от даты продажи. Поставщик не несет никакой ответственности за ущерб, связанный с повреждением изделия при транспортировке, в результате некорректного использования или эксплуатации, а также в связи с подделкой, модификацией или самостоятельным ремонтом изделия. Гарантия не распространяется на ЖК-дисплей и батарейку.

Поставка и консультации:

дом «Энергосервис»

191014 г. Санкт-Петербург, а/я 98                        М. П.

тел/, 552-76-86

www.arc.com.ru

*****@***ru

Дата продажи: __________________

7

8 – Индикатор «OVER» (сигнализация о выходе измеряемого уровня звука за верхний предел диапазона измерения)

– Режим измерения среднего уровня звука (SLOW) – Режим мгновенного измерения уровня звука (FAST) – Индикатор «UNDER» (сигнализация о выходе измеряемого уровня звука за нижний предел диапазона измерения)

ПОДГОТОВКА К РАБОТЕ

Откройте крышку отделения для батареек с помощью шуруповерта и установите четыре батарейки по 1,5В в гнезда. Привинтите крышку обратно. Когда напряжение батареек упадет ниже рабочего уровня, появится значок разрядки батареи. Следует заменить батарейки. При использовании адаптера блока питания постоянного тока воткните вилку адаптера в соответствующий разъем сбоку корпуса прибора.

НАСТРОЙКА

Для настройки используйте стандартный акустический калибратор.

Сделайте следующие установки:
На экране: SPL (dBA)
Снятие показаний: быстрое (FAST)
Поддиапазон измерений: 60 – 110 дБ
Режим измерений: функция MAX отключена Вставьте микрофон в полудюймовое отверстие калибратора. Включите калибратор и настройте потенциометр, находящийся на задней стороне прибора в отделении для батареек так, чтобы на индикаторе появилось значение 94,00.

Все приборы откалиброваны перед отгрузкой.

Рекомендованная периодичность калибровки: 1 год.

ПОРЯДОК РАБОТЫ

Включите прибор Выберите желаемую скорость снятия показаний, тип взвешивающего фильтра и поддиапазон измерения.

6

ВВЕДЕНИЕ

Цифровой измеритель уровня звука AR824 (шумомер) разработан согласно IEC651 TYPE2&ANSI S1.4 для применения в области техники безопасности и здравоохранения для контроля уровня шума окружающей среды.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Мгновенное измерение уровня звука. Диапазон измерения: 30 – 130 дБ. Прибор показывает значение уровня звука в пределах одного из четырех поддиапазонов: 30 – 80 дБ, 50 – 100 дБ, 60 – 110 дБ,
80 – 130 дБ. Графическая круговая шкала: на 50 дБ с шагом 1 дБ для наблюдения за уровнем звука в пределах текущего поддиапазона, периодичность отображения 50 мсек. Индикаторы «OVER» и «UNDER» для сигнализации о выходе измеряемого уровня звука за верхний или нижний пределы диапазона измерения соответственно. Два типа взвешивающего фильтра A и C. Функция быстрого или медленного снятия показаний (FAST/SLOW). Функция удержания максимального значения (MAX). Выходной аналоговый сигнал переменного (AC) и постоянного (DC) тока. Полудюймовый электретный конденсаторный микрофон, оснащенный ветрозащитой – поролоновым шариком, надеваемым при порывах ветра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения	30 – 130 дБA, 35 – 130 дБC
Точность	+/- 1,5 дБ
Диапазон частот	31,5 Гц – 8,5 кГц
Диапазон линейности	50 дБ
Типы взвешивающего фильтра	A, C
Цифровой индикатор Разрешение	5 разрядов 0,1 дБ
Выход по переменному току (AC)	0,707 В (среднеквадратич.) на каждый шаг, ≈ 600 Ом

3

Выход по постоянному току (DC)	10 мВ/дБ, ≈ 100 Ом
Питание	4 батарейки AA 1,5В alkaline или внешний блок питания 6В 100мА (максимум  9В)
Срок непрерывной работы	30 часов
Время автонастройки	10 сек (при каждом включении)
Условия эксплуатации:
Температура	0…+40 °С
Влажность	10…80 % RH
Условия хранения:
Температура	-10…+60 °С
Влажность	10…70 % RH
Габаритные размеры	265 х 72 х 35 мм
Вес	300 г (вместе с батареей)

ОПИСАНИЕ И ФУНКЦИИ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

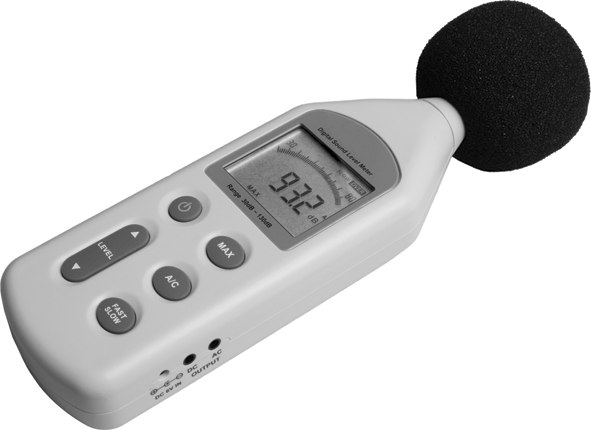

Рис. 1

4

Элементы управления (рис.1):

1 – Микрофон

2 – Жидкокристаллический экран

3 – Кнопка включения/выключения прибора

4 – Переключатель поддиапазонов (LEVEL): 30 – 80 дБ, 50 – 100 дБ, 60 – 110 дБ, 80 – 130 дБ

– Переключатель функции удержания максимального значения (MAX) – Переключатель взвешивающего фильтра (А/С):
A: для измерения общего уровня звука
C: для выявления низкочастотной составляющей шума – Переключатель скорости снятия показаний (FAST/ SLOW):
FAST: для обычных измерений
SLOW: для измерения среднего уровня шума – Выходное устройство переменного тока (AC): 0,707 В – Выходное устройство постоянного тока (DC): 10 мВ/дБ – Разъем для подключения внешнего блока питания 6 В – Ветрозащитный экран

Рис. 2

Элементы жидкокристаллического экрана (рис. 2):

- Диапазон измерения - Значок разрядки батареи - Индикатор включения функции удержания максимального значения (MAX)

4 - Измеренное значение

5 - Единицы измерения

6 - Индикатор взвешивающего фильтра A/C

7 - Графическая шкала

5
