Здания и сооружения на подрабатываемых территориях и просадочных грунтах (стр. 10 )

величина просадочной толщи , определяемая от существующей или спланированной (срезкой либо подсыпкой) поверхности до кровли непросадочного слоя грунта, для которого ;

величина возможной просадки грунта от его собственного веса в пределах просадочной толщи до или после выполнения вертикальной планировки.

6.1.4. Основания, сложенные просадочными грунтами при I типе грунтовых условий характеризуются следующими параметрами:

степенью изменчивости сжимаемости основания ;

средним значением модуля деформации просадочного грунта или средней осадкой основания, ;

максимальной осадкой ;

относительной разностью деформации основания ;

коэффициентом жесткости основания при сжатии C.

Примечания. 1. Степень изменчивости сжимаемости основания определяют отношением наибольшего значения усредненного по глубине модуля деформации просадочных грунтов при их природной влажности к наименьшему значению при полном водонасыщении в пределах плана расположения здания или сооружения.

2. Среднее значение модуля деформации просадочных грунтов основания в пределах плана здания или сооружения определяют по следующей формуле: .

3. Средняя деформация основания здания или сооружения определяется суммой величин осадки и просадки и площадью фундамента , т. е. .

6.1.5. При проектировании зданий и сооружений, возводимых на просадочных грунтах при II типе грунтовых условий, необходимо учитывать следующие виды деформаций (рисунки 6.1 и 6.2):

просадку как от собственного веса грунта , так и от внешней нагрузки ;

горизонтальные перемещения земной поверхности и основания в пределах криволинейных частей просадочной воронки;

относительные горизонтальные деформации растяжения или сжатия ;

наклон и кривизну земной поверхности или основания;

дополнительную осадку в пределах зоны дополнительного сжатия подстилающих просадочную толщу непросадочных грунтов, происходящую за счет изменения напряженного состояния и влажности грунтового массива;

деформации склонов в результате потери их устойчивости.

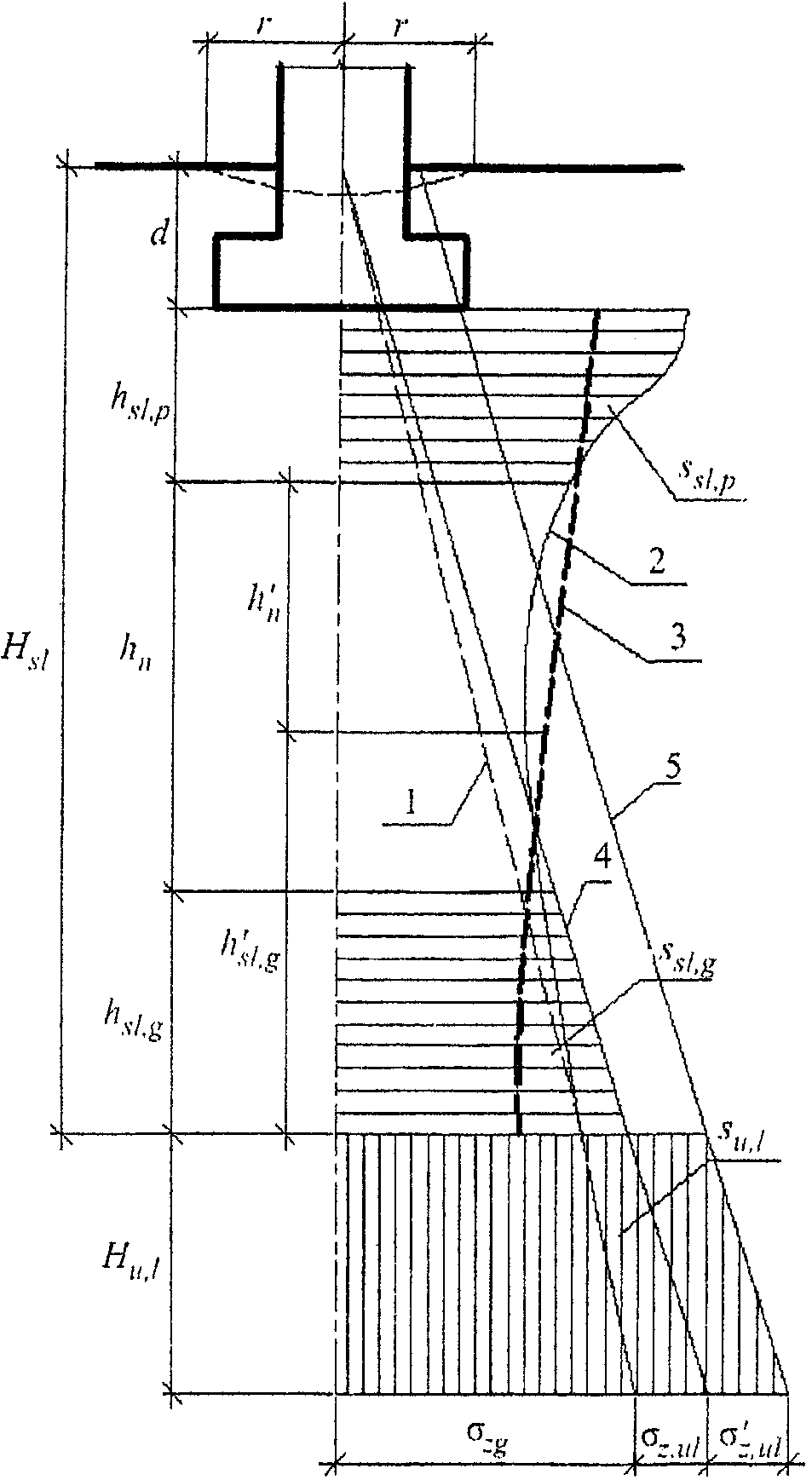

d - глубина заложения фундамента;

- просадочная толща;

- верхняя (деформируемая) зона просадки от нагрузки фундамента;

- нижняя зона просадки от собственного веса грунта;

- то же, с учетом дополнительной нагрузки;

- нейтральная зона;

- то же, с учетом дополнительной нагрузки;

- зона дополнительного сжатия подстилающего грунта ;

1 - вертикальные напряжения от собственного веса грунта природной влажности и сложения;

2 – суммарные вертикальные напряжения - от внешней нагрузки и собственного веса грунта;

3 - изменения с глубиной начального просадочного давления ;

4 – дополнительные вертикальные напряжения - за счет повышения влажности, уплотнения просадочного грунта и т. п.;

5 - то же, - при дополнительной нагрузке на грунты основания от: веса планировочной насыпи; равномерно распределенной нагрузки здания или сооружения; полов 1-го этажа и т. п.;

r - расчетная длина криволинейного участка просадки грунта

Рисунок 6.1. Схема к расчету просадок основания фундаментов

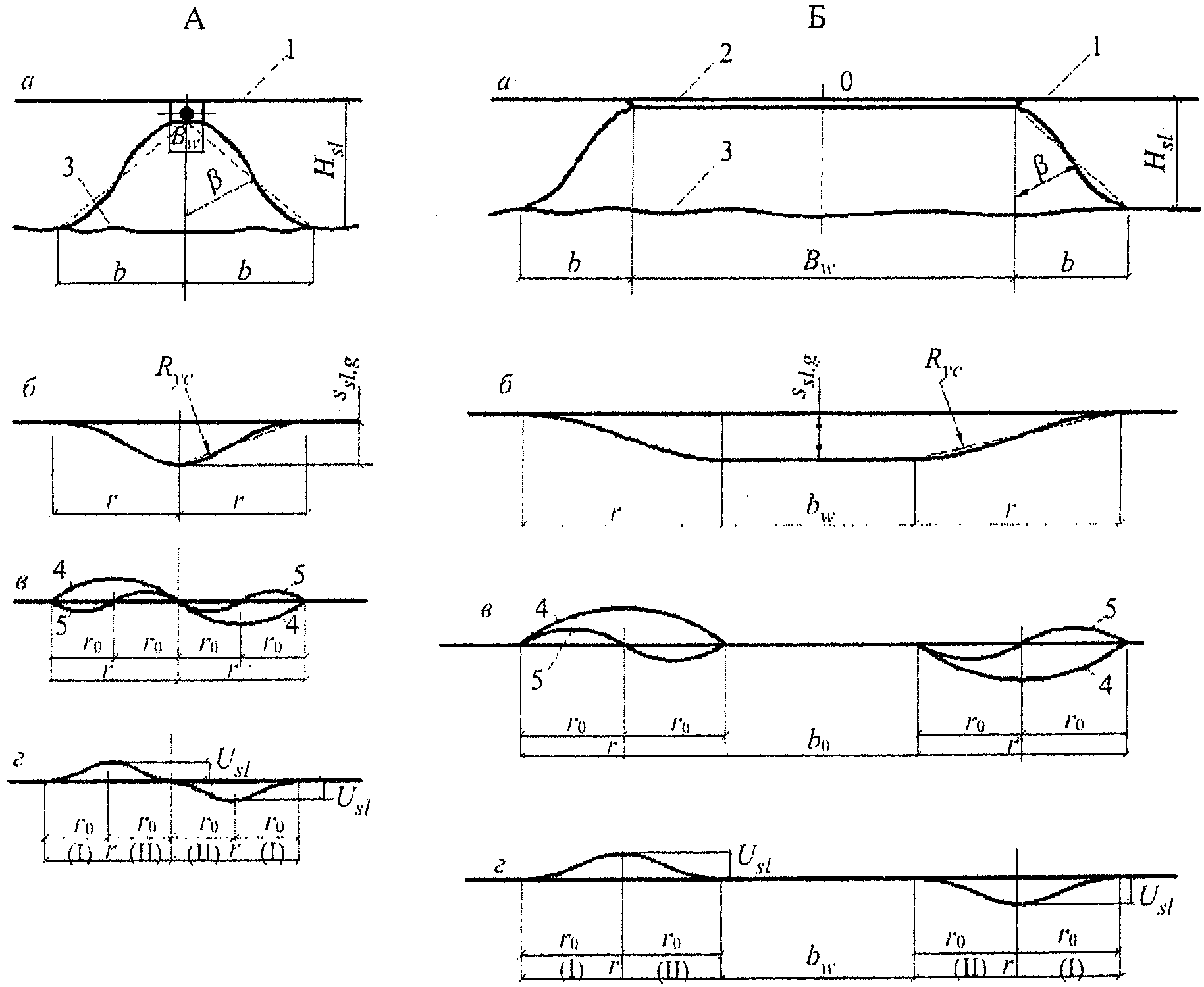

А - линейный источник замачивания;

Б - площадной источник замачивания;

а - поперечный разрез зоны увлажнения;

б - кривая просадки поверхности грунта;

в – кривые наклонов (4) и кривизны (5) поверхности;

г – кривые горизонтальных перемещений поверхности грунта;

1 - положение земной поверхности;

2 - площадь замачивания;

3 - нижняя граница растекания воды;

- ширина замачиваемой площади;

- ширина горизонтального участка просадки;

- угол растекания воды;

- просадочная толща;

r - расчетная длина криволинейного участка просадки от собственного веса грунта;

b - ширина зоны растекания воды;

- наклон земной поверхности;

- горизонтальные перемещения земной поверхности;

I и II – зоны соответственно разуплотнения и уплотнения грунта;

- ширина зон уплотнения и разуплотнения грунта

Рисунок 6.2. Характер развития просадочных деформаций

на поверхности замачиваемого грунта при его просадке

от собственного веса

6.1.6. Расчетной характеристикой оснований при расчете конструкций зданий и сооружений на просадочных грунтах со II типом грунтовых условий, наряду с приведенными в 6.1.4, 6.1.5, также является радиус кривизны , вычисляемый по И.19

6.2. Планировка и застройка площадок

6.2.1. Площадки, намеченные под строительство, необходимо располагать на участках:

с минимальной глубиной просадочных толщ, ;

с минимальными значениями возможных величин просадок грунтов от их собственного веса ;

с деградированными просадочными грунтами;

с подстилающими просадочную толщу малосжимаемыми грунтами, позволяющими эффективно применять наиболее надежные свайные фундаменты или фундаменты глубокого заложения, обеспечивающие полную прорезку просадочной толщи, а также уплотненные, закрепленные, армированные массивы.

Совместные деформации основания и сооружения на просадочных грунтах не должны превышать предельных значений, которые устанавливаются исходя из необходимости соблюдения:

технологических или архитектурных требований к деформации сооружения (включая требования к соблюдению проектных уровней и положения сооружения в целом, нормальной работе лифтов, кранового оборудования, подъемных устройств элеваторов и т. п.) - ;
