Научно-практическая конференция «Шаг в будущее»

Название работы: «LED-доска в образовательном процессе»

Российская Федерация

Забайкальский край

ГО «Посёлок Агинское»

МБУ ОШИ «Агинская окружная гимназия-интернат»

10 «в» класс

Научный руководитель: Чимитова Соелма Цыдыповна, Зав. каф. ИТ МБУ ОШИ «Агинская окружная гимназия-интернат»

Содержание

Введение

Глава I. LED-доска………….………………………………………….................................6

1.1 Что такое LED-доска? ......................................................................................................6

1.2 Подробно о LED подсветке: разновидности, особенности …………….…….……....6

1.3 LED доска - как средство для рекламы………………....…………………………..….9

Глава II. Создание LED-доски своими руками………………………………...…………12

2.1 Создание LED-доски своими руками………………………………...……….……....12

2.2 LED-доска в образовательном процессе………………………………………..….…13

Заключение………………………………………………………………..…………...…...14

Список используемых источников………………………………………………………..15

Приложения………………………………………………………………………………...16

Введение

С недавних пор, рынок рекламного бизнеса просто потрясло новое техническое средство, позволяющее экономно и эффективно провести рекламную акцию и поддерживать эффект на время проведения рекламного хода. Речь идет о Led – досках. Электронное приспособление основано на взаимодействии кристаллов с поверхностью стекла и флуоресцентного покрытия. Заказать изготовление Led-доски на сегодняшний день не тяжело.

Производство Led-досок на заказ возможно для любого нестандартного помещения. Стоит только знать необходимые размеры. В противном случае имеется возможность заказать мастера Led-досок для снятия размеров и составления предварительного эскиза. Стоимость производства Ledдосок в России не превышает доставки аналогичного товара из Китая, наоборот, имеется множество преимуществ, таких как: более качественный материал, адаптация под определенный регион, изготовление Led-доски на заказ в сжатые сроки, монтаж Led-доски на месте установки. Таким образом, экономится время и средства и при этом клиент получает качественную рекламу. LED-доска способствует продвижению товара или услуги среди широких масс населения пассивным способом, который заключается в визуальном предоставлении информации о предоставляемой услуги. Помимо этого, Led-доска, позволяет улучшить внешний вид помещения, к примеру, можно грамотно соединить декорации и флэш доску в помещении. Это придаст колорит интерьеру всего помещения и обратит внимание посетителя на предлагаемую информацию.

НЕ нашли? Не то? Что вы ищете?

Актуальность

На сегодня LED-доска очень популярна в рекламной сфере. LED-доска удобна тем, что изображение на ней можно легко и быстро стереть влажными салфетками и нанести маркерами другое – то есть можно сколько угодно часто - менять содержимое рекламной или информационной надписи.

Возможно ли использования LED-доску в образовательном процессе?

Гипотеза: Если изучить принцип создания и работы LED-доски, то можно сделать ее своими руками и использовать в образовательном учреждении.

Объект исследования: LED-доска.

Предмет исследования: LED-доска в образовательном учреждении.

Цель: Создать LED-доску своими руками.

Задачи:

Изучить литературу по созданию LED-доски; Подобрать материал для создания LED-доски; Выявить преимущества LED-доски в образовательном учреждении.

План исследований:

Изучить материал по данной теме; Подобрать материал для создания LED-доски по оптимальной цене; Создать LED-доску своими руками; Найти область применения в образовательном процессе.

Аннотация

В данной работе рассматривается вопрос возможность использования LED-доски в образовательном процессе и возможность создать LED-доску своими руками.

Автор изучает LED-доску, применение в рекламной сфере и в образовании, осваивает принцип создания LED-доску своими руками. Создает LED-доску своими руками.

Приложение состоит из 7-8 страниц, в котором содержатся иллюстрации рекламных LED-досок, фото создания LED-доски и применения в образовательном процессе. Автор создал LED-доску своими руками (есть готовый продукт), LED-доска вышла дешевле чем в магазине и нашел применение LED-доски в образовательном процессе.

1.1 LED-доска - Что это такое?

LED (англ. Light-emitting diode) — светодиод.

Светодиомд или светоизлучающий диод (СД, СИД; англ. light-emitting diode, LED) — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

LED доска – это прозрачная панель со светодиодной подсветкой, на поверхность которой с помощью специальных маркеров можно наносить любую рекламную информацию.

1.2 Подробно о LED подсветке: разновидности, особенности

Что такое LED доски?

Светодиодная доска – это носитель текстовой и графической информации новой конструкции. Она может исполнять различные функции, и поэтому сходные по устройству приборы могут иметь различные названия.

Модели телевизоров с LED подсветкой доминируют на рынке вполне заслуженно. В этой статье мы рассмотрим разновидности LED подсветок современных телевизоров и оценим их эффективность.

LED телевизоры

Начнем с того, что LED TV не является новым типом HDTV. В отличие от плазменных и OLED телевизоров, которые изготавливаются на основе излучающих технологий, где каждый пиксель является отдельным источником света, в жидкокристаллических моделях каждый пиксель LCD матрицы требует освещения (сзади, или сбоку через систему линз). Так что модели LED HDTV являются теми же жидкокристаллическими (LCD или ЖК) телевизорами, но несут в себе встроенную светодиодную (LED) подсветку, которая заменяет стандартную на люминесцентных лампах с холодным катодом (обозначается аббревиатурой CCFL).

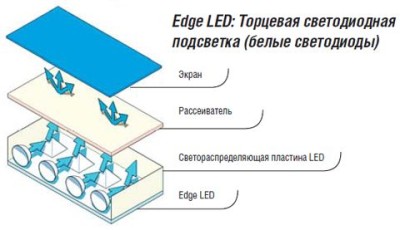

2 разновидности LED подсветки по конструктивному исполнению: матричное и боковое

LED подсветка с локальным затемнением. Сперва, телевизоры обладающие LED подсветкой, использовали для освещения ячеек LCD матрицы «полный массив» (full array) из светодиодов, по аналогии со стандартными телевизорами на основе подсветки с использование CCFL ламп. Но для изменения толщины телевизоров в меньшую сторону, разработчики отказались от применения полного массива LED светодиодов сзади экрана, установив линейки источников света сбоку от LCD панели. Таким образом распределение света от LED источников по всей площади экрана осуществляется с помощью светодиодов специальной формы. Данные модели LCD телевизоров называют ТВ с боковой или краевой LED подсветкой, которые как раз-таки доминируют сегодня(Рис. 1).

Рис. 1

LED подсветка, обладающая системой местного затемнения позволяет автоматически снижать яркость или полностью отключать отдельные группы источников подсветки. Большинство современных LCD телевизоров с задней LED подсветкой в виде размещаемого позади LCD панели массива LED источников (full array) оснащаются динамической технологией подсветки называемой еще локальным или местным затемнением. Используя локальное затемнение, определенные участки общего массива светодиодов подсветки становятся темнее или светлее в зависимости от яркости и цвета соответствующей части изображения на экране.

Возможность затемнения определенной области экрана способно уменьшить количество света, которое проходит через закрытые пиксели LCD панели, что положительно сказывается на передаче черного цвета, который становится более темным и весьма реалистичным. По той причине, что уровни черного имеют определяющее значение для контрастности, восприятия глубины черных поверхностей, полноцветное изображение становится более выразительным и четким. Технология локального затемнения обладает единственным минусом – эффектом местного помутнения, который образуется когда часть света из более ярких зон просачивается в соседние более темные, что в последствии осветляет на границе темный цвет. Заметить эффект помутнения на большинстве моделей довольно трудно, так как недостаток непосредственно связан с количеством зон локального затемнения позади экрана, а производители предоставляют подобную информацию далеко не всегда(Рис. 2).

Рис. 2

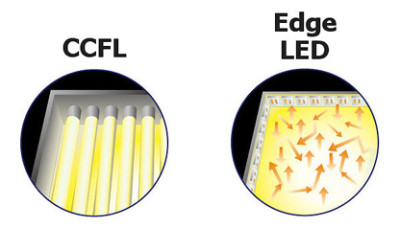

При использовании стандартной подсветки с использованием CCFL ламп и в большинстве LCD телевизоров с боковой LED подсветкой, все источники подсветки светлеют или тускнеют одновременно (так называемое «глобальное затемнение»), но среди моделей телевизоров Samsung и LG редко встречаются дисплеи с боковой LED подсветкой, которые также могут работать по принципу локального затемнения (» precision dimming » у Samsung и «LED Plus» у LG). Говоря проще, это бутафория локального затемнения.

Тонкие модели с боковой LED подсветкой конечно страдают от неравномерности засветки экрана, но далеко не все. Основная особенность телевизоров с боковой LED подсветкой – тонкий корпус, в связи с этим трудно обеспечить равномерность распределения светового потока по всей плоскости экрана. При покупке телевизора воспроизведите на экране дисплея с боковой LED подсветкой изображение белой поверхности, чтобы проверить отсутствие по краям экрана более яркие областей. Аналогично, когда экран заполнен черным полем, края не должны выглядеть более светлыми (серыми).

Стоит также отметить, что LED подсветка вне зависимости от разновидности не улучшает углы обзора LCD панели. Уровень черного цвета при использовании LED подсветки и возможном смещении угла зрения на 1-2 метра влево или вправо падает.

Нельзя забывать и о энергоэффективности LED подсветки. Конечно, на потребление любой модели значительно влияют размер экрана и яркость источников подсветки. LCD модели телевизоров обеих разновидностей LED подсветки значительно более энергоэкономичны, в сравнении с плазменными моделями.

Светодиодные подсветки для ЖК-дисплеев делятся на категории по следующим признакам:

цвет свечения: белый или RGB; равномерность освещения: статическая или динамическая; конструктив: матричное либо боковое (об этом более подробно написано выше)

RGB-подсветка применяется для осуществления возможности тонкой подстройки спектра свечения. Кроме того, часто применяется дополнительная компенсация изменения спектра излучения светодиодов со временем. В LED-телевизорах с подсветкой RGB LED разные участки экрана подсвечиваются в зависимости от цвета изображения. Цветная подсветка обеспечивает усиленный контраст и глубокий черный цвет, что наглядно демонстрируют многие LED-телевизоры Sony.

Принцип работы флуоресцентных досок

Основу составляет светодиодная рамка, которая охватывает по периметру ровный прямоугольный лист из прочного матового затемненного материала. Светодиоды подсвечивают поверхность доски. Они могут изменять яркость и цвет своего свечения, при этом управление можно осуществлять вручную или по заданной программе автоматически. На поверхность доски с помощью специальных цветных маркеров наносится любой текст или рисунок. Маркер заполнен флуоресцентным красителем, поэтому изображение на доске под действием света светодиодов будет светиться яркими разноцветными красками.

1.3 LED - доска как средство для рекламы.

Эффективная реклама – это реклама, доступная в виде информации каждому. Чем больше людей получит информацию, изображенную на Led доске, тем больше будет клиентов и предприятие станет прибыльнее. Led доска - это экономия сил, средств и времени на рекламу, а также эффективный способ передать информацию большему количеству будущих клиентов.

Правила рекламного бизнеса заключаются в том, что за короткий промежуток времени до большего количества людей должна быть донесена доступная для понимания информация, которая может быть передана другому человеку. Цель любой рекламы – привлечение клиента путем его скрытого убеждения в необходимости приобретения товара или определенной услуги. Товар будет приносить прибыль только в том случае, если о нем знает больше людей, чем товар аналогичного вида или типа. Тоже самое и с предоставлением услуг. Реклама должна быть сжатой, заметной, доступной и легко воспринимающейся даже ребенку. Led доски, являясь одним из инструментов рекламного бизнеса, как раз включают в себя все вышеперечисленные качества.

Днем и ночью окружающие могут получать информацию об определенном виде товара или услуге. Яркая реклама запоминается и передается от одного человека к другому, и, как результат, появляются желающие посетить магазин, бар, фитнесс-центр или кинотеатр. Питание Led-доски производится от адаптера, подключенного к электричеству, однако, благодаря свечению кристалла, подсветка может и не применяться долгое время.

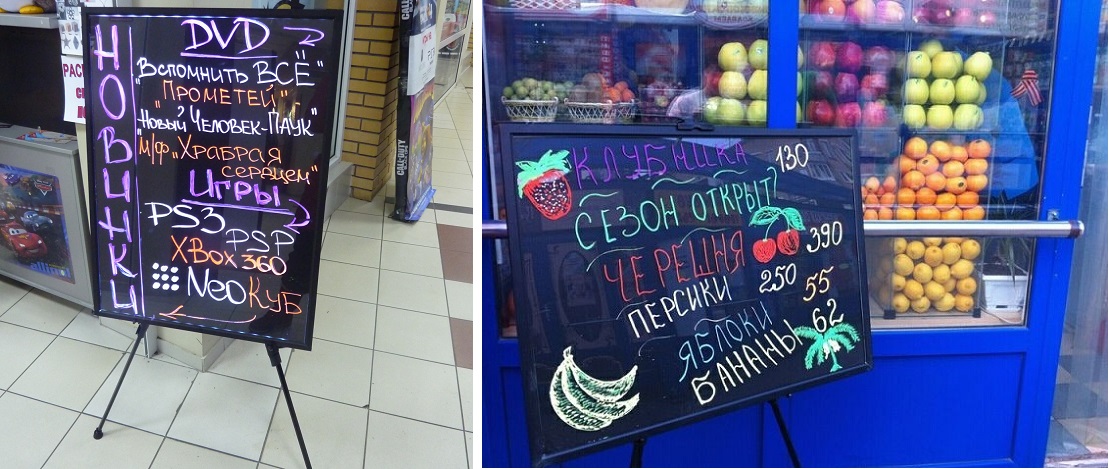

Где используют LED доски?

Основное назначение – это рекламная светодиодная маркерная доска с привлекательным, ярким, легко читаемым текстом:

- может использоваться вместо классических рекламных объявлений;

- на выставках, ярмарках, презентациях доска привлечет внимание к стендам компании;

- в кафе и барах, ресторанах и ночных клубах доска-меню – настенный либо напольный вариант может извещать о проводимых акциях, выступлениях артистов;

- в любых магазинах или фирмах, торгующих услугами, маркерная доска может быть использована как информационное табло, элемент оформления витрины, вывеска, интерьерная реклама или тротуарный стенд перед входом (стрит-лайн);

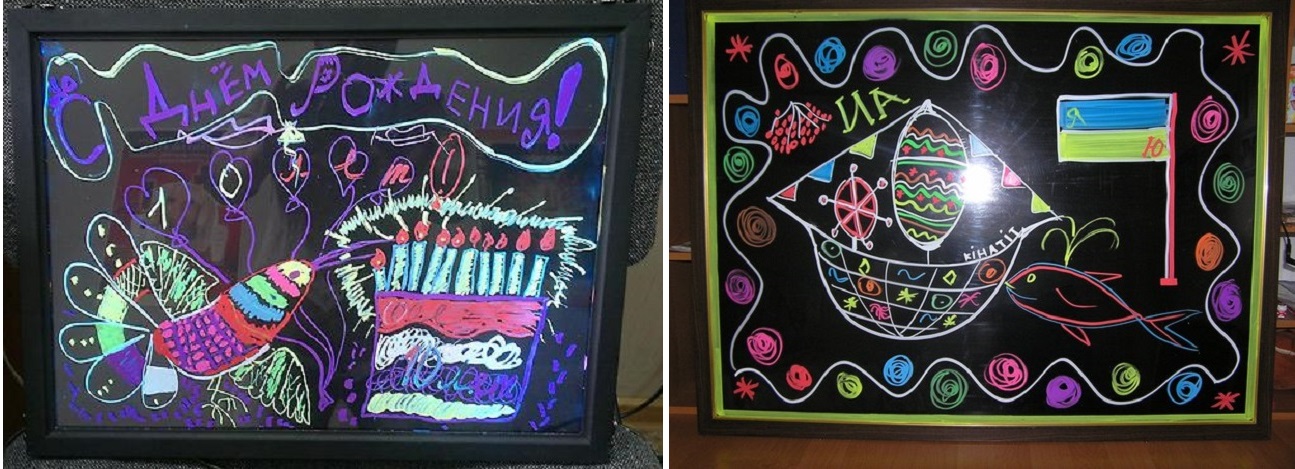

- светодиодная доска для рисования поможет скрасить досуг детей и взрослых;

и любой другой вариант применения – отпустите вашу фантазию в полет!

Преимущества рекламных досок:

- выглядит более ярко и необычно, а поэтому работает более эффективно, чем стандартная реклама или даже подсвечиваемые баннеры;

- не боится дождя и снега, в любую погоду будет работать на улице;

- LED-доска удобна тем, что изображение на ней можно легко и быстро стереть влажными салфетками и нанести маркерами другое – то есть можно сколь угодно часто менять содержимое рекламной или информационной надписи;

- купить маркерную доску можно не только для ночного оформления витрин – она прекрасно - видна и при свете дня;

- даже если светодиодная рекламная вывеска содержит одно изображение или надпись, его цветовую гамму можно менять изменением цвета светодиодов.

LED-доска оригинальный, необычный еще только входящий в моду инструмент для рекламы своих товаров или услуг!

Где использовать LED - доску?

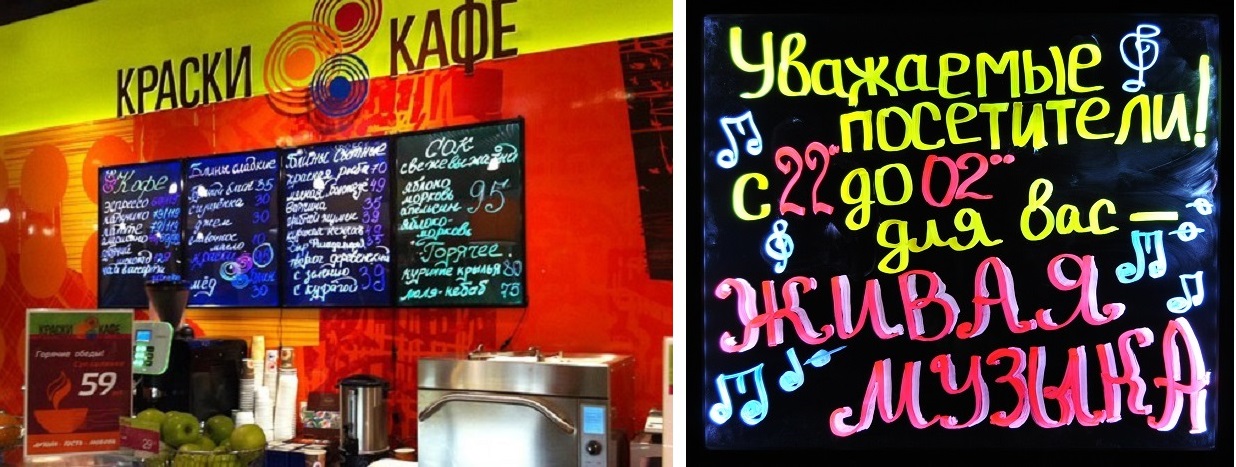

1) Кафе, рестораны, отели итд.

- современная замена устаревших меловых досок, яркое меню либо информационные таблицы, на которых написано о свежих акциях, зоне WI-FI, табличке о разделении залов и прочей информации.

- новостная лента заведения, как в интернете.

- написать на досках поздравления с праздником, часы работы,

- в спорт-баре можно вести счет игр, особенно если идет сразу несколько матчей

Одновременно в зале с приглушенным светом это очень удобно. Днем Led-доску можно выставлять на улице, с написанным анонсом предстоящих просмотров или просто информацией о новинках или акциях.

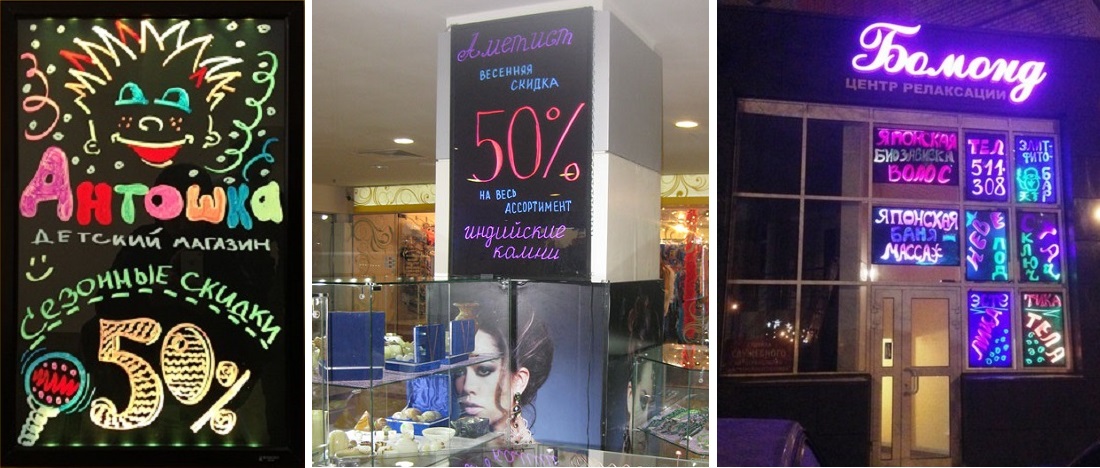

2) Магазины, бутики, аптеки...

- информирование посетителей о новых поступлениях, распродажах, скидках и акциях.

- яркий заметный элемент для привлечения клиентов в витринах.

- лучшая замена штендеров, лайт-боксов, бегущей строки и других рекламных элементов у входа.

- направляющие и указательные элементы внутри торговых центров.

- привлечение внимания к отдельным группам товаров внутри торгового зала.

- праздничное оформление торговых точек на Новый год, Рождество, день Святого Валентина, 23 февраля, 8 марта, Пасху, День Победы, День Независимости, 1 сенятбря и. т.д.

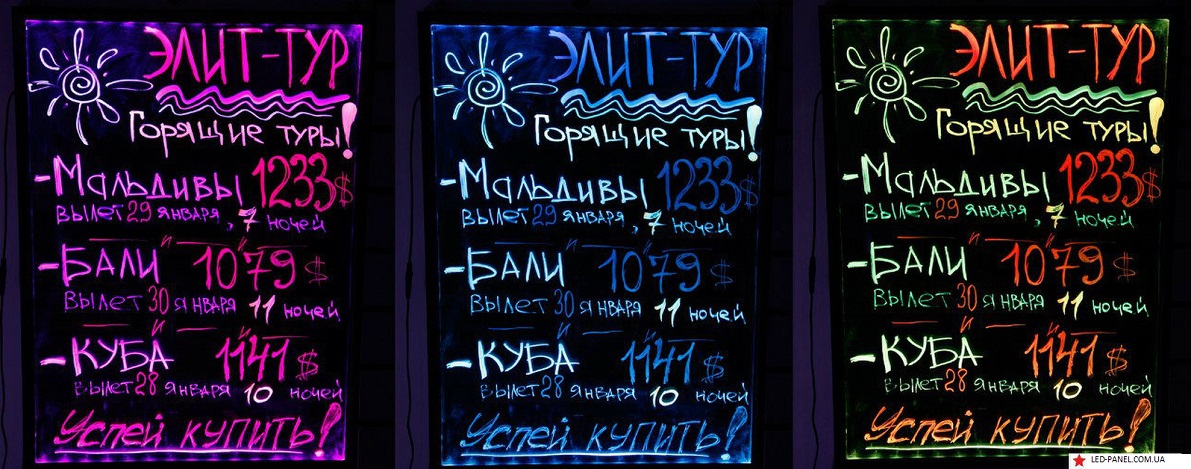

3) Туристические агентства

Турагентства всегда нуждаются в обновлении информации о своих турах, горящих путёвках. Часто возле них можно увидеть разные рекламные вывески и штендеры, обклееные листочками с надписями, оставить это в прошлом - на LED-доске можно легко менять информацию, и выглядеть она будет ярко и красиво, привлекая больше внимания.

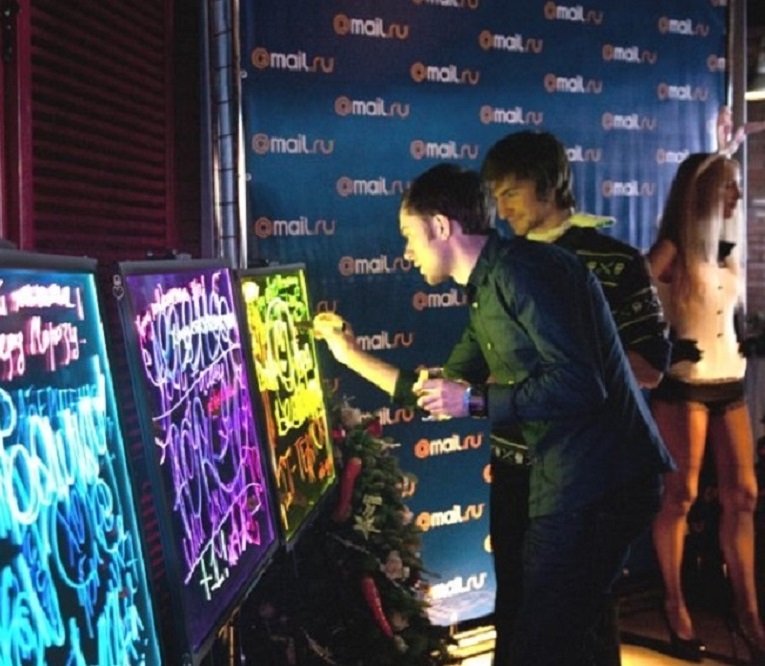

4) Выставки, презентации, ярмарки

Использовать в качестве мобильного стенда, который легко устанавливается, почти не потребляет электроэнергии. Написать на светящейся и перемигивающейся доске название своей компании, нарисовать логотип и перечислить продукцию.

5) Праздники, промо-акции, различные мероприятия нарисовать, записать мысли окружающих, использовать в конкурсах и делать всё, чтобы повысить интерес и качество своих мероприятий.

6) Офисы. Вы можете сделать ярче свои презентации, рисуя диаграммы на светодиодных досках. Светящаяся и мигающая информация будет воспринята с большим интересом и непременно запомнится.

7) Свадебные и другие агентства

LED-доска используется для индивидуального оформления зала для свадеб, торжеств и т. д. Возле столика влюбленной парочки может располагаться такая панель, на которой или уже что-то будет написано, или сами влюбленные смогут писать друг-другу признания в любви, теплые слова.

Также Вы можете использовать лед-доски в салонах красоты, парикмахерских, на киосках, аптеках, банях, АЗС и так далее.

Изменять цену, рисунок, цвет, режим свечения сколько угодно Вашей душе. Мобильность, простота в работе и доступная цена - вот преимущества led-досок. Не нужно каждый день тратиться на печать вывески - можно просто написать на доске предложение(Приложение 1).

2.1 Создание LED-доски своими руками.

Для создания LED-доски нам необходимо:

Стекло прозрачное 30х30см, 1шт. (50руб.); Светодиодная лента длиной 1м(420руб.);

Характеристика: 4,8 Вт мощность, 12В напряжение, цвет дневной (белый) 6000-6500к.

Блок питания к светодиодной ленте, 1шт.(180руб.);

Характеристика: AC-ВС ADAPTOR, Model: HSDQ-20D-12 2, INPUT: 100-240VAC? 50/60Hz 0.7A, OUTPUT: 12V 2.0A

вторичное сырье

Итого затраченная сумма: 700руб.

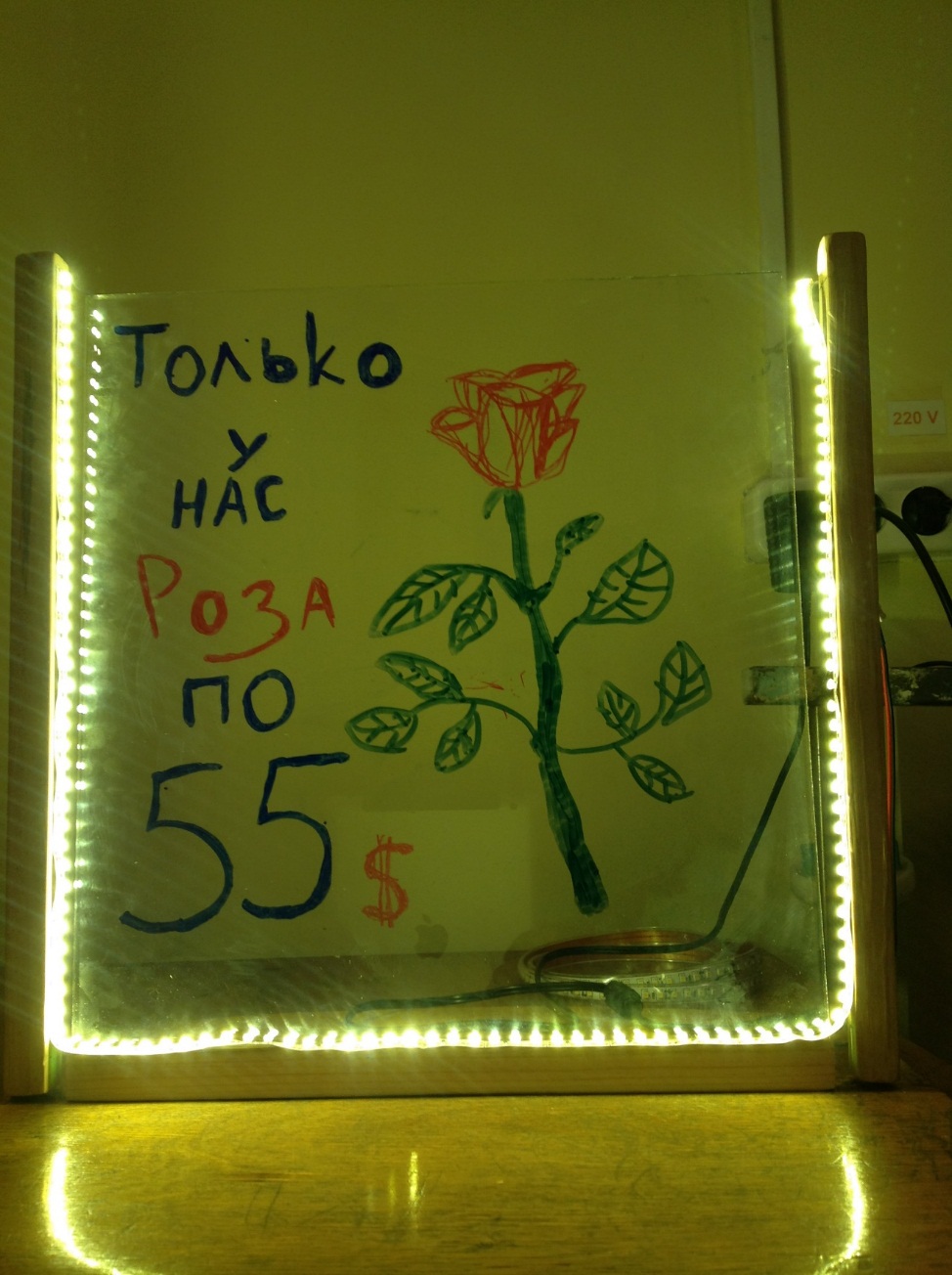

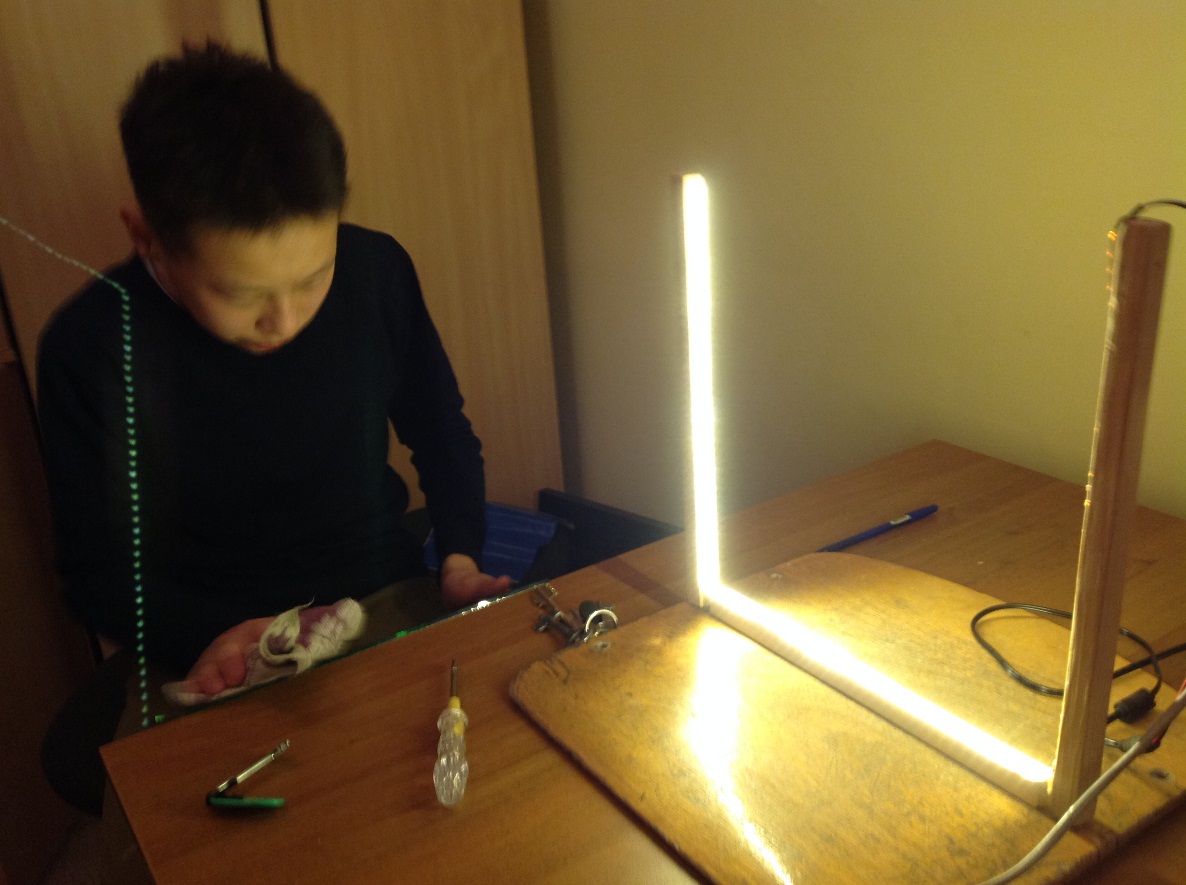

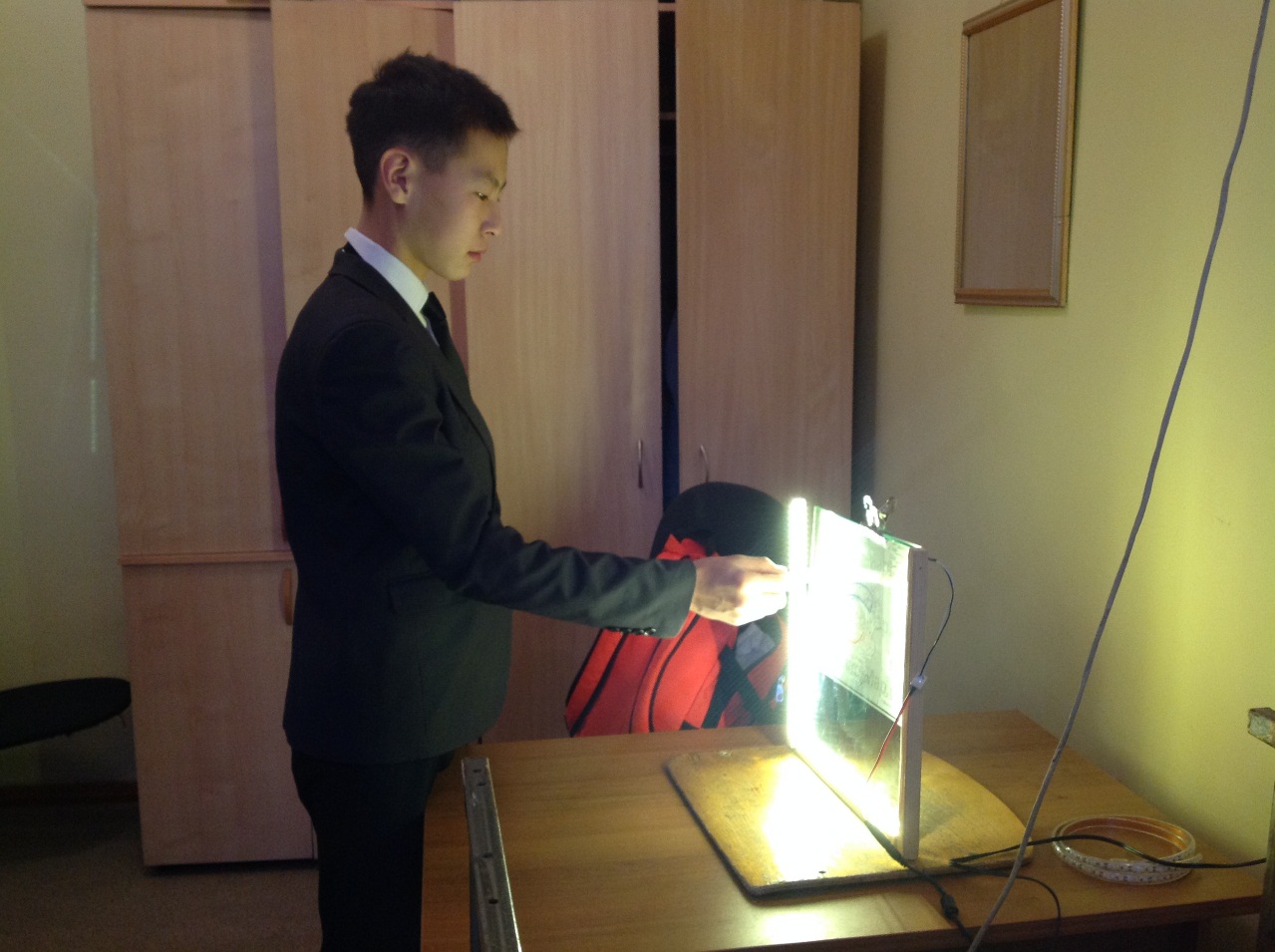

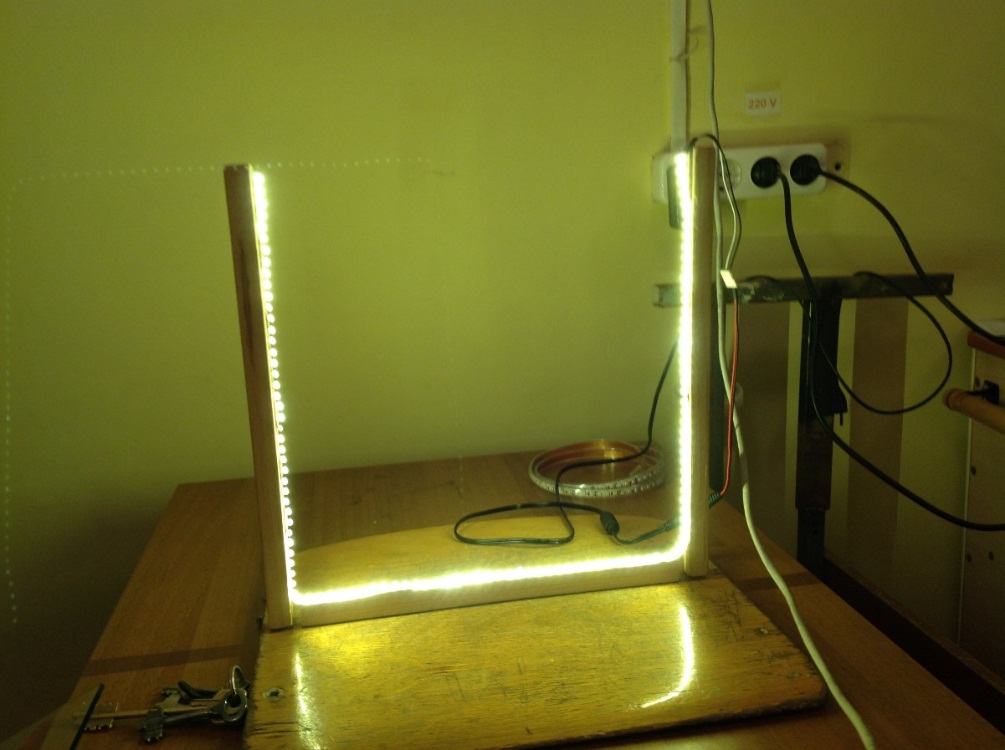

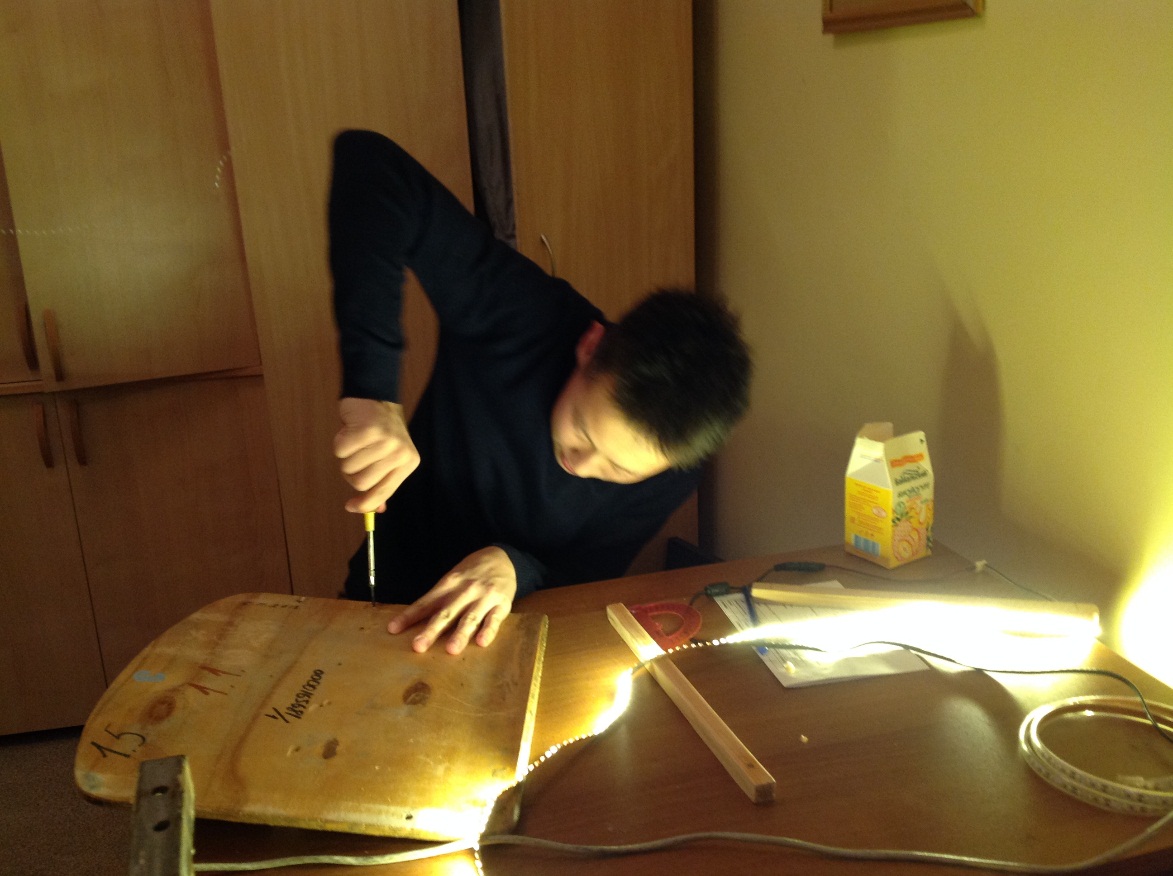

Инструкция по созданию LED-доски(Приложение 2):

Отмечаем линии среза на фанере, для подставки и рамки; Спиливаем по линии; Ставим стекло; Прикрепляем светодиодную ленту; Прикручиваем саморезы; Подключаем питание. LED-доска готова!

Также я попытался сделать LED-доску большого размера. Её можно использовать в помощь традиционной зеленой школьной доске.

В целом LED-доска может заменить традиционную зеленую доску с мелом. Для людей с астмой, с аллергией на мел, LED-доска будет хорошей заменой традиционной зеленой доски.

2.2 LED-доска в образовательном процессе.

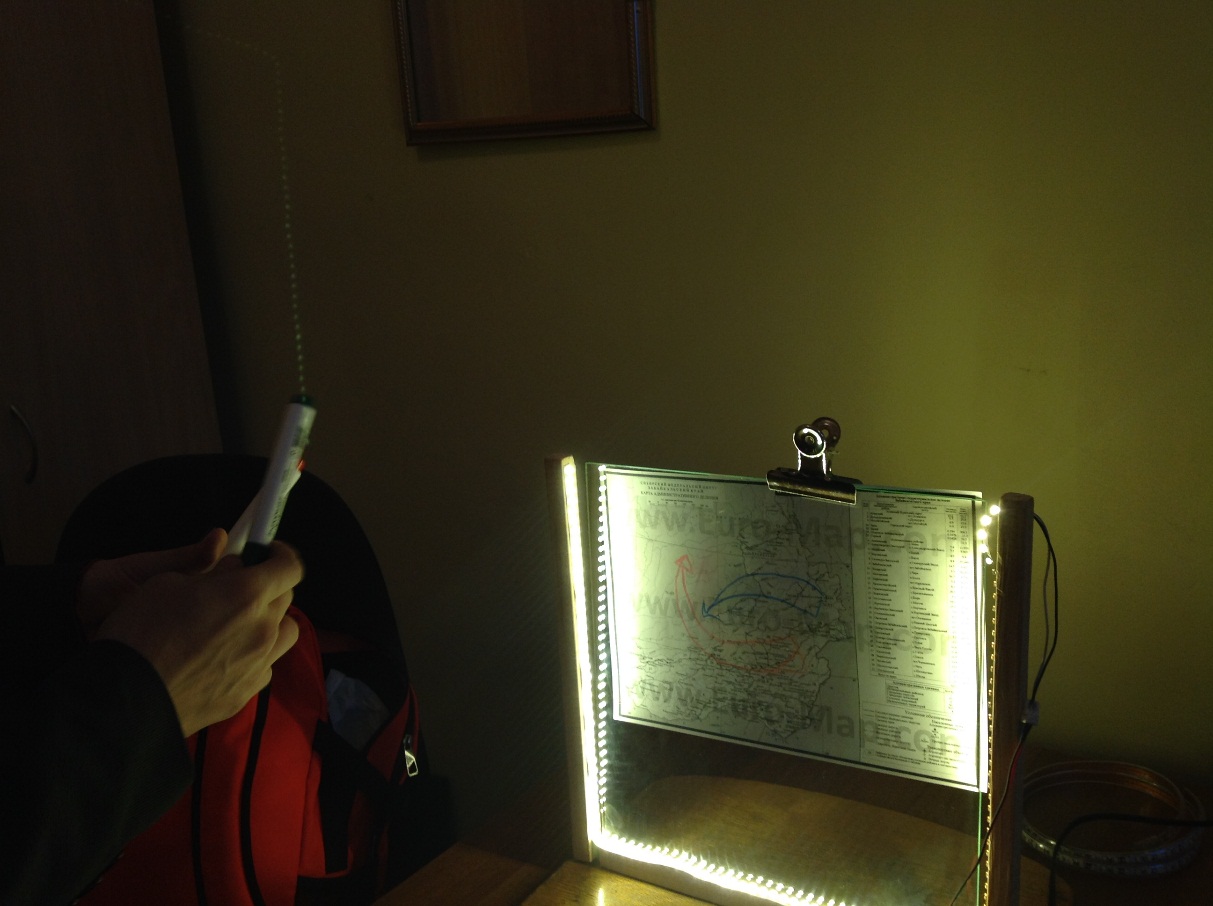

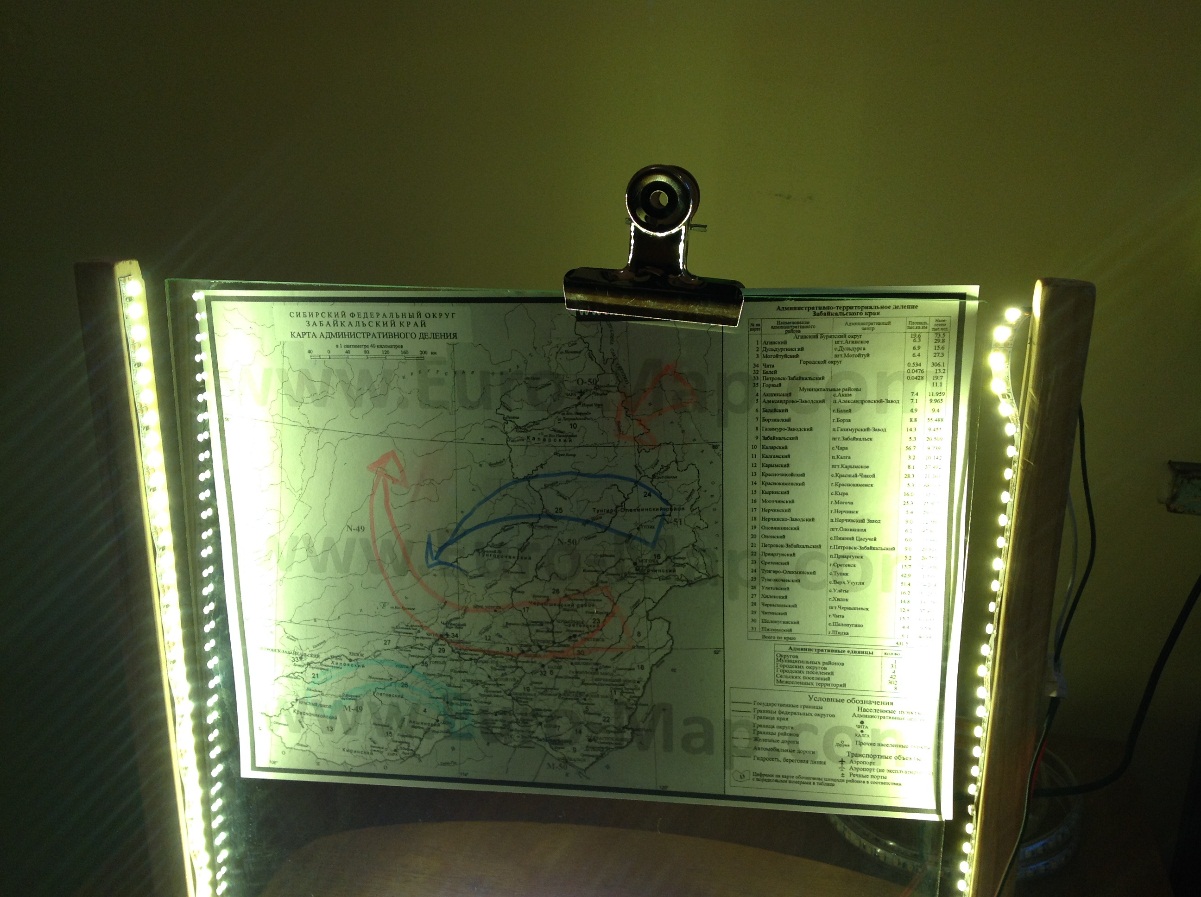

В образовательном учреждении LED-доску можно использовать на уроках по всем предметам. Так как на нашей LED-доске стекло прозрачное, можно проецировать графические материалы, маршруты на карте, иллюстрации, схемы, чертежи, иероглифы итд. Ученик делает заметки, рисует с другой стороны LED-доски. Оригинал иллюстрации остаётся чистым(Приложение 3). В начальной школе можно использовать цифры, буквы, фигуры итд.

Например, на уроке МХК.

Рис.3 Последний день Помпеи.

Задание.

Какова композиция картины? Дорисовать линии на стекле (дети рисуют на LED-доске, а не на картине).

Также LED-доска, это отличное средство для рисования. LED-доску можно использовать как информационное табло, например в учительской итп.

Заключение

В ходе исследования мы пришли к следующим преимуществам LED-доски в образовательном процессе.

Преимущества LED-доски в образовательном процессе:

Экономия лампы проектора; Экономия бумаги; Можно использовать оригинал картин, чертежей итд(не бояться за порчу оригинала); Экономия электроэнергии; Можно использовать доску для рисования; Мобильная(переносная); Можно использовать как информационное табло (объявления, поздравления, на форумах, на конференциях итд); Можно использовать вместо традиционной меловой доски; Элемент оформления помещения во время праздников; Использовать в детском саду и в начальной школе.

Таким образом, LED-доску можно создать своими руками и продукт получился дешевле, чем в магазине.

Для справки: в магазине LED-доска с размерами 30х30 см + 1 маркер стоит 1990руб.+доставка по почте(500руб.) =2490руб. Наша LED-доска, сделанная своими руками, получилась на 700руб. на 1790руб. дешевле.

Попытался сделать LED-доску большого размера. Её можно использовать в помощь традиционной зеленой школьной доске.

В целом LED-доска может заменить традиционную зеленую доску с мелом. Для людей с астмой, с аллергией на мел LED-доска будет хорошей заменой традиционной зеленой доски.

Список используемой литературы:

«Проводник светодиодная продукция», интернет-магазин [Электронный источник] - http://led. worldprovodnik. ru/masscalc/ ; «Мир неона», интернет-магазин, [Электронный источник] - http://mirneona. ru /; «JustSirStudio» Доска своими руками!, [Электронный источник] -http://www. /watch? v=AdBDOs7D9wk; Материал из Википедии — свободной энциклопедии, [Электронный источник] - https://ru. wikipedia. org/wiki/LED; http://mediapure. ru, интернет-магазин, [Электронный источник] -http://mediapure. ru/domashnij-kinoteatr-komponenty/podrobno-o-led-podsvetke-raznovidnosti-osobennosti/; [Электронный источник] - http://www. gid-po-peterburgu. ru/index. php/sightseengs/russkij-muzej/25-sightseengs/russkij-muzej/101-bryullov-poslednij-den-pompei; LEDstory, интернет-магазин светодиодного оборудования, [Электронный источник] http://ledstore5.ru/led-doski/for_child/20x30child; DEMOSYSTEM, интернет-магазин демонстрационное оборудование и системы, [Электронный источник] - http://demosys. ru/led_doski. php; Светодиодные панели, [Электронный источник] -http://zku. /dkd/svetodiodnye-paneli-led-doski-konsultaciya-ot-uppercomua. html

Приложение 1
