4 – турбогенератор.

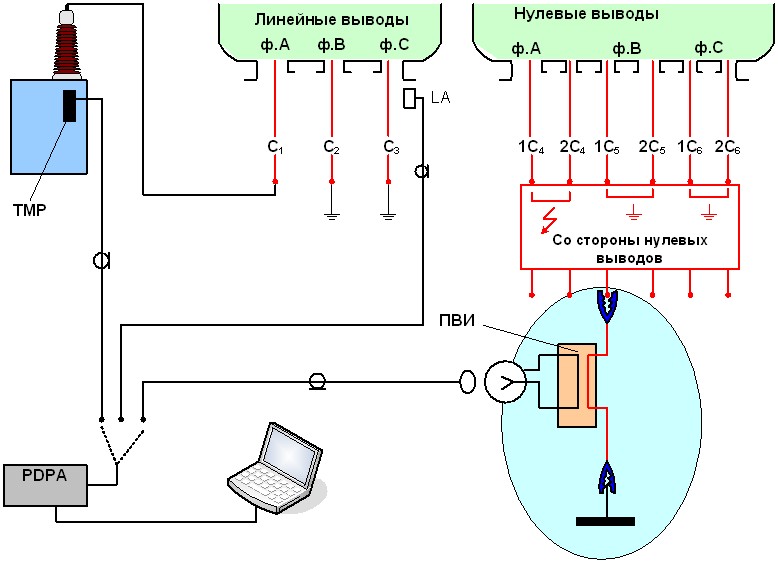

Рис. Е.5 Блок-схема измерений характеристик ЧР на выводах обмотки:
ТМР – датчик на корпусе высоковольтного трансформатора для контроля собственных ЧР в источнике, LA – датчик на штанге для локации зон ЧР на стержне, ПВИ – датчик измерений ЧР-активности по обмотке в целом, PDPA – анализатор потока импульсов от ЧР.
8 Технологические ограничения и меры безопасности при испытании от постороннего источника
8.1 При данном виде испытаний проводится контроль корпусной изоляции от постороннего источника.
8.2 При выполнении измерений уровень собственных ЧР от высоковольтного источника должен быть много меньше сигналов в обмотке. Для этого производится сопоставление сигналов с датчиков ТМР и ПВИ по рис. Е.5.
8.3 При перемещении штанги с датчиком LA по стержню необходимо контролировать отсутствие коронного разряда между стержнем и датчиком.
8.4 Испытания проводятся по наряду в соответствии с правилами испытаний изоляции от постороннего источника высокого напряжения.
9 Анализ информации
9.1 По сопоставлению результатов, полученных на рабочем напряжении, указанных в п.2.2, имеется возможность определить техническое состояние статорной обмотки с указанием зон, в которых необходимы ремонтные мероприятия:
- по степени коронной активности определяется необходимость промывки обмотки;
- по наличию ЧР в определенных ветвях обмотки выявляется потребность вывода генератора для испытаний обмотки от постороннего источника с локацией;
- дефекта изоляции на стрежне
- искрения в контакте – задание для кап. ремонта с перепайкой головок стержней;
- искрения или дуги в пакете – испытания с возбуждением потока от постороннего источника, с контролем зон разрядов;
- при наличии пазовых разрядов – задание для кап. ремонта с проведением переклиновки стержней;
- при наличии признаков наличия подвижных ферромагнитных частиц – задание на чистку.
9.2 По измерениям при подаче напряжения от постороннего источника определяется состояние корпусной изоляции для последующего ее восстановления (слоя монолита путем изготовления «пломбы» и восстановления слоя полупроводящего покрытия).
10 Оформление результатов выполненных работ
10.1 Результаты измерений заносятся в протоколы:
1) Распределение n(Q);
2) Результаты осциллографирования.
10.2 В заключении определяются возможные дефекты и степень их опасности.
10.3 По результатам измерений (по Протоколам) выдается заключение Предприятия «ДИАКС», на основании которого принимается решение о корректирующих, ремонтных мероприятиях и определении ресурса.
11 Действия при возникновении сбоев в работе оборудования по ходу выполнения испытаний
При возникновении ситуации, угрожающей безопасности персонала или повреждению оборудования, работы должны быть прекращены.
Руководитель работ от ДИАКС ____________ | Начальник цеха ____________/____________/ |
Приложение Ж
Техническая программа обследований гидрогенераторов
«Согласовано» Директор «ДИАКС», д. т.н. ____________ « » ___________ 2005 г. | «Утверждаю» Главный инженер ________________ ________________/______________/ « » ___________ 2005 г. |
Техническая программа обследований гидрогенераторов
1 Цель проведения обследований
Определение технического состояния статорной обмотки, объема ремонтных работ и определение ресурса на рабочем напряжении по контролю разрядной активности, включая контроль следующих характеристик:
- частичные разряды в изоляции
- коронную активность на обмотке из-за загрязнений
- искрения и дуговые явления в пайках обмотки, контактах или пакетах активной стали.
2 Методы контроля
2.1 Измерения проводятся при установке датчиков около линейных выводов и в других частях обмотки, имеющих линейное напряжение. Измеряемыми характеристиками являются:
- распределение числа импульсов ЧР – n от величины кажущегося заряда – Q, т. е. n(Q), являющимся характеристикой потока импульсов от ЧР
- осциллограммы импульсов от ЧР, которые фиксируются одновременно в разных участках обмотки.
2.2 Измерения разрядных характеристик целесообразно провести в нескольких режимах работы генератора:
- холостой ход (минимальная мощность) для определения коронной активности и ЧР в изоляции
- максимально возможная мощность – для выделения явлений, связанных с искрением или дугами на фоне ЧР в изоляции
- специальный режим – «переход машины из режима генератора в режим двигателя» – указанный опыт позволяет определить (по величине всплеска разрядной активности) качество прессовки обмотки.
3 Нормативная документация, использованная при разработке программы и определении порядка проведения работ
3.1. «Объем и нормы испытаний электрооборудования», 6-е издание, Москва, 1998г.
3.2. «Система специального контроля технического состояния статорных обмоток турбогенераторов» - типовое техническое решение №5-14/9 от 20.12.00, утвержденное 18.12.2000 г. техническим директором концерна «Росэнергоатом».
3.3. РД ЭО-0187-00 «Методические рекомендации по диагностике изоляции статорных обмоток вращающихся машин классов напряжения 3,15-24 кВ по характеристикам частичных разрядов».
3.4. «Порядок работ по определению технического состояния изоляции стержней турбогенераторов», утвержденный техническим директором концерна «Росэнергоатом» 07.06.02.
3.5. «Порядок работ по проведению объемной (двухкоординатной) локации разрядных явлений в турбогенераторах на рабочем напряжении», утвержденный техническим директором концерна «Росэнергоатом» 01.05.02.
4 Анализ информации
По сопоставлению результатов, полученных на рабочем напряжении, указанных в п.2.2, имеется возможность определить техническое состояние статорной обмотки с указанием зон, в которых необходимы ремонтные мероприятия:
- по степени коронной активности определяется необходимость промывки обмотки;
- по наличию ЧР в определенных ветвях обмотки выявляется потребность вывода генератора для испытаний обмотки от постороннего источника с локацией дефекта изоляции на стрежне;
- искрения в контакте – задание для кап. ремонта с перепайкой головок стержней;
- искрения или дуги в пакете – испытания с возбуждением потока от постороннего источника, с контролем зон разрядов.
5 Общие положения
5.1 Состояние корпусной изоляции статора и цепей питания ротора может быть определено измерениями ЧР на рабочем напряжении
5.2 Работы проводятся по «Типовой инструкции о порядке проведения измерений характеристик ЧР в изоляции основного высоковольтного оборудования на рабочем напряжении» утвержденной Техническим директором Концерна «Росэнергоатом» 12.07. 01. и в соответствии с типовым техническим решением №5-14/9 от20.12.00. утвержденным Техническим директором Концерна «Росэнергоатом» и согласованным с Главным конструктором генераторов АО «Электросила» «Система специального контроля технического состояния статорных обмоток турбогенераторов».
5.3 Ответственным за безопасное выполнение работ по программе является руководитель работ.
5.4 Работы по программе выполняются специалистами «ДИАКС» и персоналом участка высоковольтных испытаний и измерений.
5.5 Перед проведением работ по программе руководитель должен провести устный инструктаж персоналу участка ВВИ ЭЦ и специалистам «ДИАКС» о порядке проведения работ, мерах безопасности при проведении работ и действиях при возникновении аварийной ситуации.
5.6 Работа и контроль правильности шагов производится в соответствии с п. 7. настоящей программы.
5.7 Ответственным за анализ полученных результатов являются специалисты «ДИАКС».
5.8 Ответственным за оформление результатов выполнения испытаний по программе являются специалисты «ДИАКС».
6 Технологические ограничения и меры безопасности
6.1 Измерения на генераторах должны производиться по наряду или распоряжению (в зависимости от видов работ) в соответствии с требованиями ПТБ.
6.2 Датчики ЧР типов ТМР-2 устанавливаются на щитах и экранах, т. е. работы производятся на заземленных нетоковедущих частях высоковольтного оборудования
6.3 Установка датчиков ЧР и измерение на генераторах может быть выполнена одним лицом при контрольных и расширенных обследованиях.
7 Перечень контролируемых характеристик
Во время работы проводится измерение уровня разрядной активности в генераторе по нескольким точкам, включая:
1) Контроль распределений n(Q) с определением максимальной амплитуды числа импульсов от разрядов.
2) Расчёт распределения мощности от разрядных явлений по пазам статора.
3) Анализ структуры импульса тока от разряда.
4) Объёмную локацию зон разрядных явлений в статоре.
8 Виды обследований и содержание работ
Вид обследования гидрогенератора, т. е. объем и разновидности выполняемых измерений, определяется по результатам профилактических испытаний, выполненных персоналом ГЭС и по предшествующим результатам диагностики. Предусматривается проведение следующих видов обследований:
- контрольного – измерения на рабочем напряжении в контрольных точках и режимах;
- расширенного, с увеличением (в сравнении с контрольным) набора характеристик по используемым видам диагностики на рабочем напряжении;
- комплексного, включающего измерения на рабочем напряжении в объеме расширенного и на отключенном трансформаторе.
8.1 Контрольное обследование
Проводится на рабочем напряжении. Обследование предусматривает выполнение работ по оценке состояния генераторов в эксплуатации с использованием наиболее эффективных методов с целью своевременного выявления дефектов, определения общей картины технического состояния генераторов, выявления типовых дефектов или определения динамики развития дефектов. При этом проводятся ниже указанные работы:
8.1.1 Анализ эксплуатационной документации в части испытаний, выполненных персоналом по генераторам, имеющим отклонения от требований «Объема и норм испытаний электрооборудования» РД 34.45-51.300-97 и заводской документации.
|
