Средства измерений характеристик разрядной активности
1. Типы измерительных элементов (ИЭ)
Для проведения измерений применяются:
1) Устанавливаемые на момент измерения ИЭ (указанная технология используется в комплексах «ДИАКС»):
- измерение тока ЧР с помощью высокочастотного трансформатора тока СТ-45 (ДНГК 410120.001) ИЭ ставится на заземляемые токоведущие элементы (см. рис. Б.1);
- измерение магнитного поля от тока ЧР с помощью магнитного диполя (ДИКС 418121.004, ИЭ 1L), измерительный элемент ставится вблизи токоведующих элементов на безопасном расстоянии;
- измерения характеристик ЧР через соединительный конденсатор с помощью полного измерительного импеданса (ДИКС 418121.005, ИЭ ПВИ-24), конденсатор соединяется с токоведущим элементом обмотки;
- измерения разности потенциалов на заземленных токоведущих элементах, ТМР-2 (ДНГК 410113.001), ТМР-5 (ДНГК 410114.001) - на магнитном креплении, рис. Б.2 и Б.3;
- измерения напряжения от ЧР при использовании конструктивных емкостей (ДИКС 419121.003, ИЭ SWG-3 на магнитном креплении).

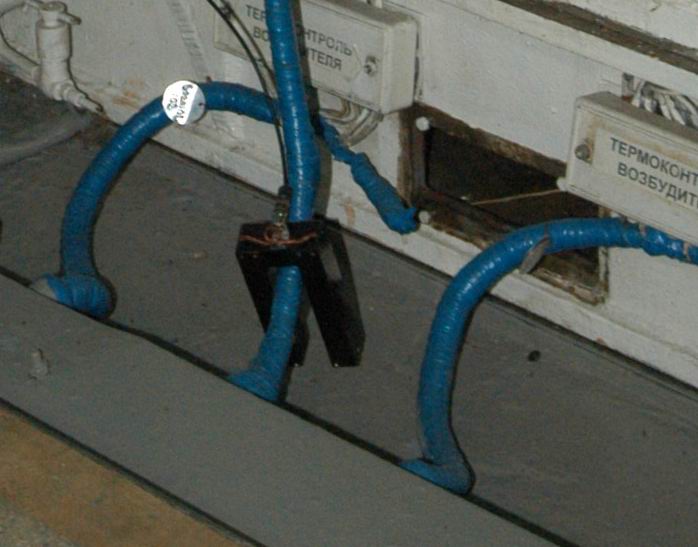

Рис. Б.1 Высокочастотный трансформатор тока «СТ-45» с разомкнутым сердечником. Предназначен для измерения разрядных явлений по шинам заземления, пучкам кабеля и т. д. Показано применение «СТ-45» для контроля разрядных явлений в возбудителе турбогенератора ТВВ-1000. |
Рис. Б.2 Датчик электромагнитного типа ТМР-2. Предназначен для оперативных измерений по всем видам оборудования. |

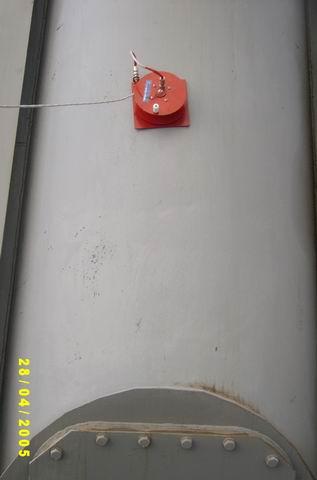

Рис. Б.3 Датчик повышенной чувствительности ТМР-5. Предназначен для локации зон разрядной активности на крупном оборудовании: турбогенераторах и силовых трансформаторах. |
2) Встраиваемые в конструкцию машины ИЭ.
Данные вид ИЭ используется западными компаниями, пример размещения соединительного конденсатора показан на рис. Б.4.
|
|
|

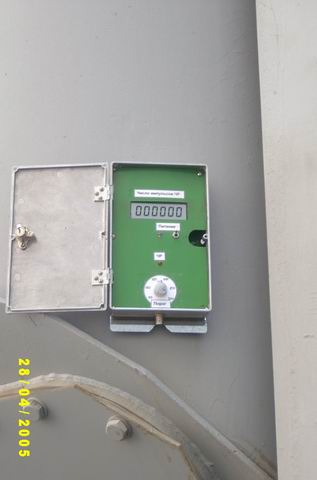

а) | б) | Рис. Б.5 Установка «РИП» на корпус электрической машины Аналоговый пороговый индикатор «РИП» предназначен для длительного (недели) контроля разрядной активности, может быть использован на турбогенераторах и трансформаторах. |

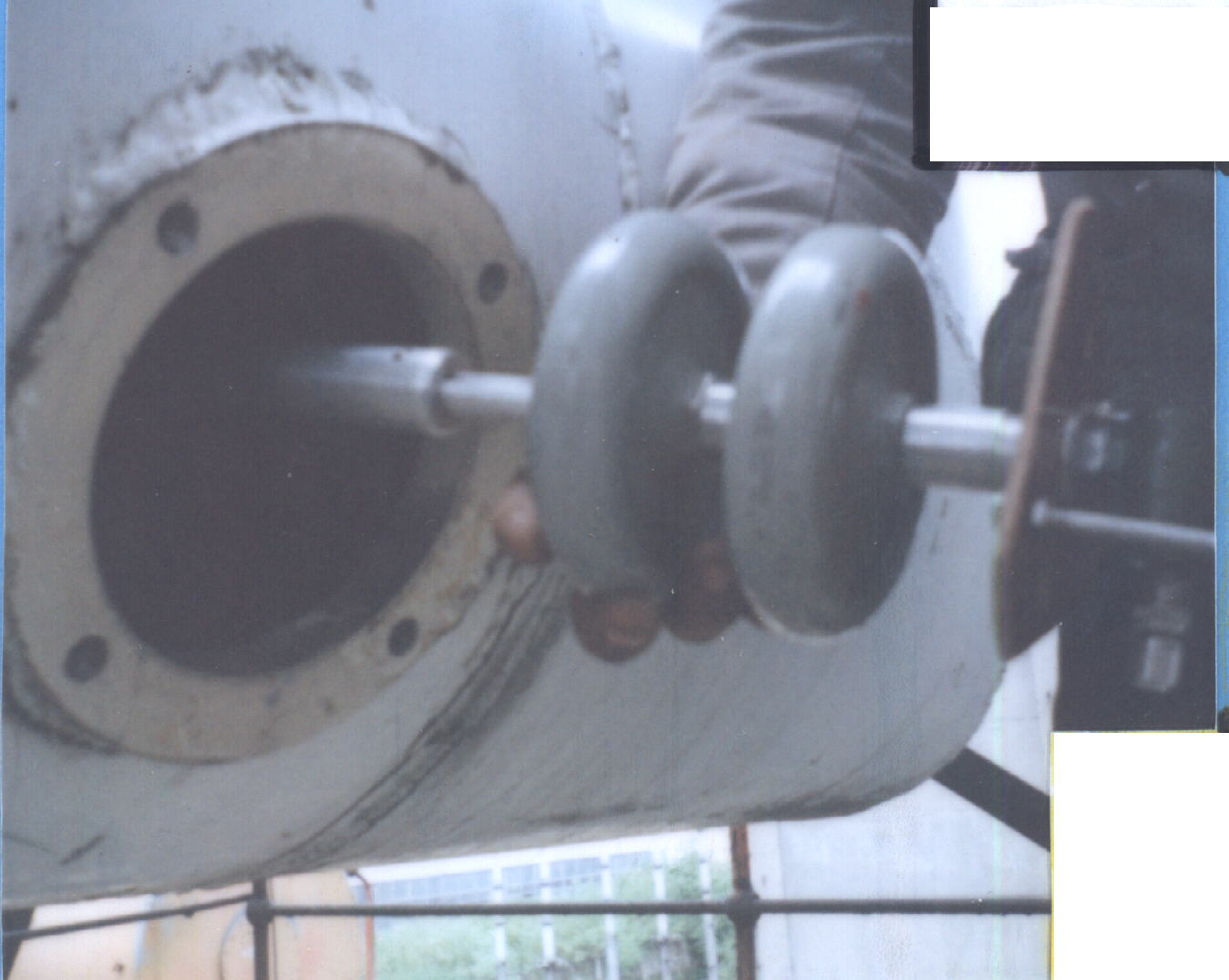

Рис. Б.4 Типы датчиков встраиваемой конструкции для измерений разрядной активности: а – соединительный конденсатор, подключаемый к линейному вводу генератора; б – датчик с соединительными конденсаторами в токопроводе у трансформатора. |
2 Типы измерительных устройств (ИУ)
1) Измерительные приборы:
- компьютеризированный цифровой осциллограф для регистрации одиночных импульсов ЧР и объемной локации;
- анализ импульсов, дающий распределение числа импульсов в единицу времени от величины амплитуды импульса ЧР n(Q), типа компьютеризированный PDPA (ДИКС 411168.001) или аналоговый ИРЗ-3 (ДНГК 422142.004).
2) Пороговые индикаторы:
для длительных (сутки-недели) измерений разрядной активности в данном узле электрооборудования. Используются пороговые индикаторы (РИП), рис. Б.4. Его особенностью является то, что в РИП (ДНГК.713701.002) в одном блоке объединены ИЭ и ИУ.
3) Программное обеспечение:
"DIACS Expert" – выполнена в оболочке "Windows". Программа обработки n(Q) – “DIACS Expert” выполняет расчет, включая:
- управление измерениями при использовании анализатора по заданной временной программе;
- расчет распределений n(Q);
- пересчет шкалы амплитуд в единицы заряда;
- расчет мощности ЧР – Р;
- сравнение результатов, построение зависимости изменений мощности разрядов ЧР от времени – P(t);
- подготовку протокола испытаний.
"DIACS PD Book" – в оболочке «DOS». Ручным вводом данных по Q и по n позволяет выполнять:
- расчет распределений n(Q);
- пересчет шкалы амплитуд в единицы заряда;
- расчет мощности ЧР – Р.
3 Системы и комплексы для контроля разрядных явлений
3.1. Комплексы для периодического контроля
В комплексах для периодической диагностики электрооборудования применяются:
- Устанавливаемых на момент измерений датчик;
- Носимые средства измерений.
Практические применения комплексов для периодической диагностики приведены в табл. Б.1 и Б.2:
- переносной диагностический компьютеризированный комплекс типа ДКЧР-2 (табл. Б.1);
- переносной аналоговый комплекс «КАД» (табл. Б.2).
3.2. Система периодического диагностического мониторинга – (СПК)
Для непродолжительных измерений (месяцы) может быть использована и переносная система мониторинга, перманентно устанавливаемая на объект испытаний без его отключения или изменения режима работы. В данной системе датчики на магнитной основе ставятся на щит, измерительная аппаратура размещается в боксе (пример такого решения – на рис. Б.6). Измерения данной системой могут проводиться в течение нескольких месяцев. После измерений система демонтируется и может быть перенесена на следующий турбогенератор. Аналогичная система может быть применена и для двигателей.
3.3. Система постоянного диагностического мониторинга
Система постоянного диагностического мониторинга применяется для постоянного контроля технического состояния критического оборудования. Измерительная аппаратура для систем непрерывного мониторинга размещается в боксах, в различных вариантах конструкции разных изготовителей.
|
|
|
Рис. Б.6 Внешний вид системы периодического контроля, типа СПК. | а) | б) |

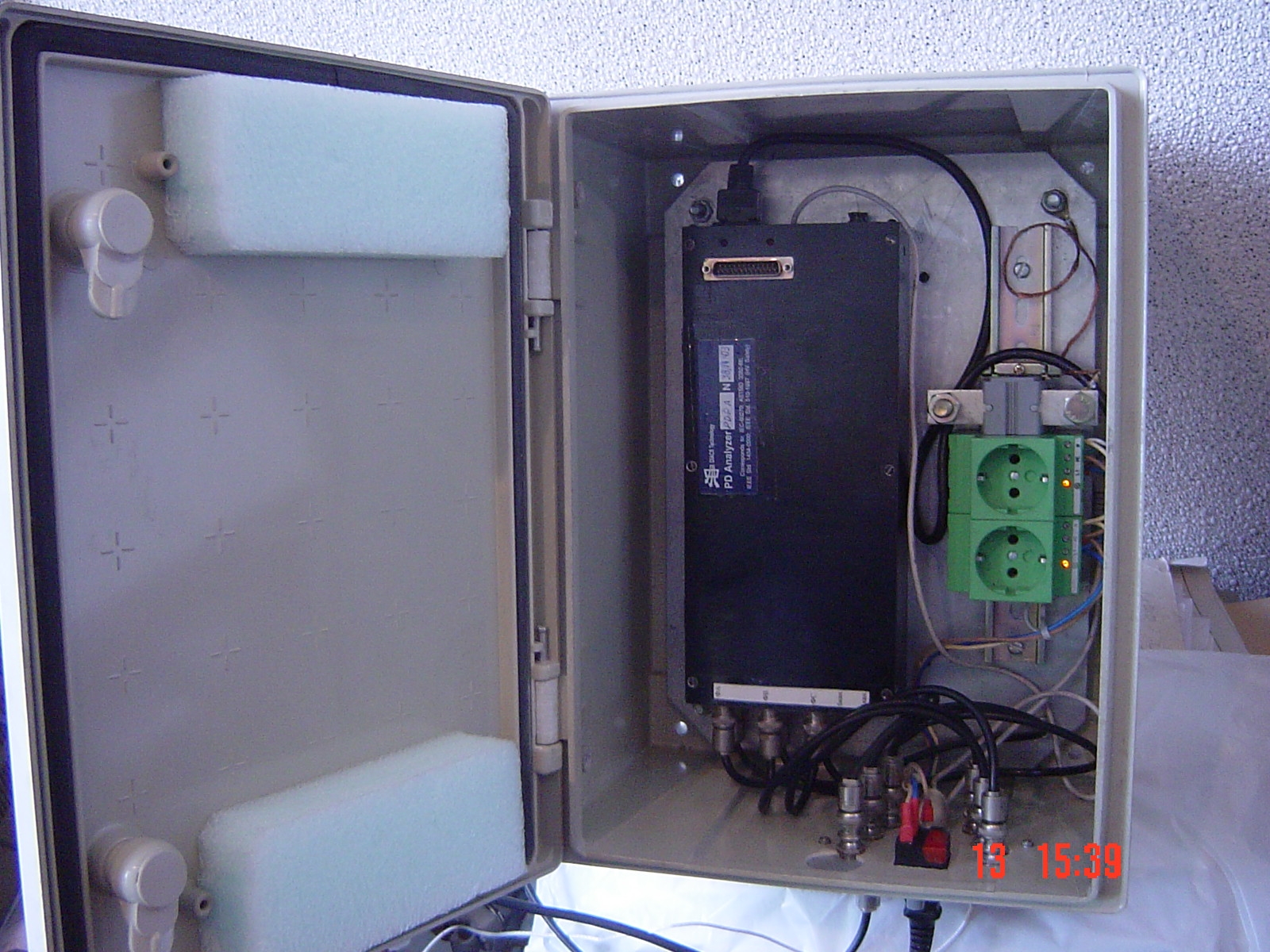

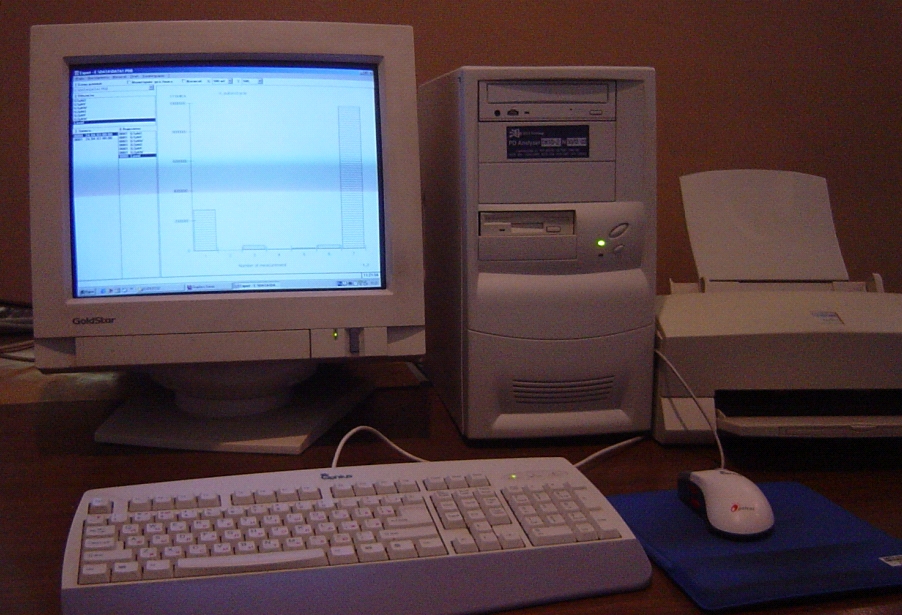

Рис. Б.7 Система «DIACS-Monitor» в нескольких вариантах исполнения: а – размещение анализатора PDPA в герметичном боксе; б – размещение анализатора PDPA в системном блоке компьютера. |
Внешний вид управляющих блоков систем постоянного непрерывного диагностического мониторинга (производства «ДИАКС») показан на фото Б.7.
Пример практического использования системы «DIACS-Monitor» показан на рис. Б.8.

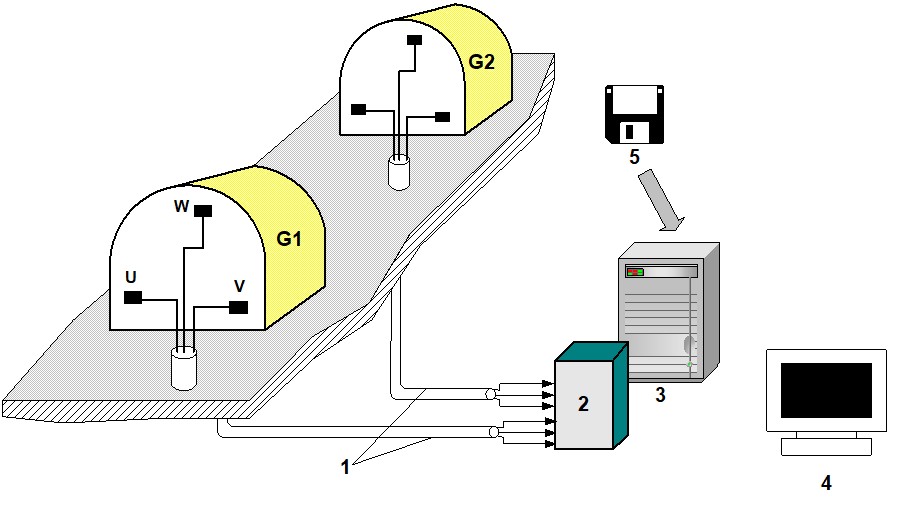

Рис. Б.8 Блок-схема системы непрерывного диагностического мониторинга «DIAСS-Monitor» по контролю разрядных явлений в статорных обмотках:
G1 и G2 – турбогенераторы; U, W и V – датчики разрядной активности, установленные на торцевом щите напротив выводных стержней фаз U, W и V; 1 – кабельные трассы (кабель РК-50); 2 – 6-ти канальный анализатор потока импульсов типа PDPA; 3 – управляющий компьютер; 4 – монитор; 5 – программный продукт «DIACS-Expert 2000».
4. Аттестация средств измерений ЭРА
По описанным в разделах 1ч3 видам диагностической аппаратуры проведены межведомственные испытания, системы мониторинга оформлены Техническим решением, согласованным с Главным конструктором генераторов.
1 - Спецификация носимого компьютеризированного комплекса типа ДКЧР-2
Состав | Чертеж | Назначение |
1. Измерительные приборы: | Измерение электроразрядной активности в высоковольтной изоляции: | |
1.1 Осциллограф цифровой типа Tektronix TDS-2014, 4-кан, 100 МГц в комплекте | Осциллографирование сигналов от частичных разрядов (форма импульсов) | |
1.2 Анализатор потока импульсов от ЧР типа PDPA-1 | ДИКС 422149.001 | Цифровая автоматическая регистрация характеристик потока импульсов от частичных разрядов в изоляции. |
1.3 Индикатор растекания заряда тала ИРЗ-3 | ДНГК 422142.002 | Измерение характеристик потока импульсов от частичных разрядов в изоляции. |
1.4 Регистратор импульсов ЧР пороговый типа РИП-1 | ДНГК 713701.001 | Длительное измерение разрядной активности. |
2. Измерительные средства: | Характеристики датчиков съема сигналов от ЧР в изоляции электрооборудования, находящегося в эксплуатации. | |
2.1 Датчик ЧР типа ТМР-5 | ДНГК 410113.001 | Измерение ЧР-активности по корпусу силовых трансформаторов и генераторов. |
2.2 Датчик ЧР типа ТМР-1 | ДИКС 434754.001 | Локация максимумов ЧР-активности по корпусу электрической машины и в КРУ. |
2.3 Датчик ЧР типа ТМР-2 | ДНГК 410113.002 | Локация максимумов ЧР-активности по корпусу трансформаторов, реакторов. |
2.4 Датчик ЧР типа RC-1 | ДИКС 434754.006 | Измерение волны зарядов на каждом выводе фазы. На корпусах трансформаторов, реакторов |
2.5 Датчик ЧР типа RC-2 | ДНГК 410114.001 | Датчик для подключения к ВИШ в виде коаксиального кабеля с емкостным съемом сигнала. Для трансформаторов и реакторов |
2.6 Датчик ЧР типа СТ-45 | ДНГК 410120.001 | Измерение импульса тока от ЧР с поводка заземления корпуса трансформаторов и реакторов. |
2.7 Блок сопряжения осциллографа и датчиков типа БС-2 | ДНГК 410116.001 | Устройство выделения рабочей полосы частоты для фиксации измерительными системами. |
2.8 Катушки с кабелем типа РК-75, 10 м | Обеспечение передачи аналогового сигнала от датчиков на измерительную аппаратуру. | |
3. Приспособления | ||
3.1 Чемодан защитный типа Pelican™ | Безопасное хранение и транспортировка. - Для измерительной аппаратуры - Для датчиков и приспособлений. | |
3.2 Высокочастотный шунт типа ВИШ-1 | ДНГК 410115.001 | - для датчика RC-1 |
3.3 Высокочастотный шунт типа ВИШ-2 | ДНГК 410115.002 | - для датчика RC-2 на катушке 10 м |
3.4 Клещи специальные | Обеспечение гальванического контакта протекающим импульсным токам от ЧР | |
3.5 Кабель интерфейсный, тип RS-232 | Обеспечение передачи данных в компьютер. | |
3.6 Разъемы коаксиальные типа СР-50 | ||
4. Оргтехника и программное обеспечение | ||
4.1 Компьютер переносной типа Notebook с предустановленной ОС Windows XP | Обработка результатов измерений, подготовка протоколов измерений, хранение результатов измерений. | |
4.2 ПО «DIACS-Expert» | Программа для проведения и обработки измерений электроразрядной активности в изоляции мощных электродвигателей, силовых трансформаторов. | |
4.3 Принтер цветной струйный типа HP | Распечатка данных измерений и итоговых протоколов |
2 - Спецификация носимого комплекса аналоговой документации типа КАД
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
