PonyProg2000 документации (стр. 2 )

2.1.10 печати

Откройте диалоговое окно, где вы можете выбрать имя принтера и параметры. Если нажать OK содержание текущего окна будут напечатаны.

2.1.11 Закрыть

Закрыть текущее окно, если есть только один открыл окно диалоговое окно спросит вас, если вы хотите, чтобы выйти, вы можете выбрать Да или Нет Если в текущем буфере окна изменение диалоговое окно спросит вас, если вы хотите сохранить содержание файл, прежде чем закрыть окно.

2.1.12 Выход

Закрыть все открытые окна и выйдите из программы. Если изменение окна буфера диалоговое окно спросит вас, если вы хотите сохранить содержимое файла перед тем, чтобы закрыть окно.

2,2 Изменить

2.2.1 Изменение к сведению

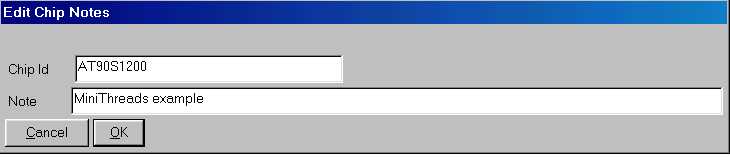

Откройте диалоговое окно, где вы можете изменить идентификатор Chip и записку. Эти два поля сохраняются в окне буфера, если вы используете формат e2p файл ( см. Открыть). Эти два поля свободного редактирования текста, и могут быть использованы для описания устройства запрограммированы и смысл ее содержания.

2.2.2 Биты безопасности

Откройте диалоговое окно, где вы можете изменить конфигурацию устройства и безопасности бит. Этот диалог особенно полезен для микроконтроллеров, потому что они не могут работать на всех, без установки этих битов в правильный путь. следующие свалки экране показывают бит конфигурации для некоторых микроконтроллеров семьи. Обратите внимание, что инвалиды бит ( серым ) не используются или не modificable.

AVR AT90S4433 Безопасность и предохранителей бит

PIC 16F84

CP : если проверить всю память является кода, защищенного PWRTE : если власти проверили таймер включен WDTE : если проверили сторожевой таймер отключен FOSC1 , FOSC0 : бит осциллятора выбор

FOSC1	FOSC0	Статус
не проверено	не проверено	RC резисторов и конденсаторов осциллятора
не проверено	проверено	HS высокой скорости кристалла / резонатора осциллятора
проверено	не проверено	XT кристалл / резонатора осциллятора
проверено	проверено	ЛП низкой мощности генератора

AT89S8252

Microchp 24C65

диалог попросит вас вставить первую блока и число блоков до упора. Когда устройство заблокировано вы не можете сделать "запись безопасности "или" написать высокой прочности " больше. Чтобы заблокировать устройство количество блоков должно быть больше 0 .

2.2.3 Изменить буфер включен

Вы можете переключать этот элемент либо включить или отключить режим редактирования. Если режим редактирования включен, то вы можете изменить содержимое буфера, нажав на месте текущего окна. Два режима редактирования доступны : шестнадцатеричное редактирование и редактирование текста. Если вы нажмете на HEX (в центре) части экрана или нажмите ENTER вы открываете диалоговое окно, где вы можете вставить новое значение этого байта в десятичной, шестнадцатеричной или характера. Если вы нажмете на ASCII (справа пурпурный) части экрана вы открываете диалоговое окно, где вы можете вставить или изменить текст, начиная с этого места. Вы можете вырезать и вставить в окне ввода текста с помощью правой кнопки мыши. Заметим, что вы можете включить / отключить только режим редактирования текущего окна, так что если Существуют более 1 открывшемся окне буфера, режим редактирования других окон остаются неизменными.

2,3 устройств

Выберите тип текущего устройства. Вы должны выбрать тип устройства, прежде чем какие-либо команды (чтение, письмо, открыть, сохранить, ...). Выбор "Auto XXX " типа означает, что тип устройства определяется программой в течение операции считывания или записи, эта функция полезна, когда необходимо запросить устройства знать, если он работает, и какого типа это устройство. Есть несколько различных семьи устройства: Автобус IІC Микросхемы, которые обратились с 8-битным словом, автобус IІC Микросхемы, которые рассматриваются с 16-битными словами, Микропровод Микросхемы с 8 бит организации, Микропровод Микросхемы с 16-битными организации, SPI EEPROMs, AVR микроконтроллеров, ПОС 16 микроконтроллеров, Имбус Микросхемы и SDE2506 EEPROM. Вы можете выбрать устройство семьи в панель инструментов с комбо-бокс, или непосредственно тип устройства в меню. текущего типа устройства хранится в. INI файл, так что при следующем запуске программы она напомнила. Чтобы читать и писать IІC Автобус EEPROMs кроме 24xx (т. е. SDE2526 , SDA2546 , SDA2586 , SDA3546 , SDA3586 ) выбрать тип " 24XX Auto ".
24C01 можно прочитанные, но не writed, вы можете прочитать его как 2402 или 24XX Авто устройства. Обратите внимание, что часто можно заменить 24C01 EEPROM с новой 24C02 EEPROM, потому что она полностью совместима с 24C01 .
Некоторые поддержки микропровода EEPROMs двух типов слов организации: 16 бит организации и 8 бит организации. организации выбирается с помощью PIN-кода подключен к VCC или GND. SI - Prog адаптер подключить эту булавку для 16 битных организации, однако некоторые устройства поддерживают только 8 бит организации.

2,4 Командная

2.4.1 Читать Все

Читайте содержание устройство в текущем буфере окна. Эта операция может занять некоторое время, чтобы выполнить, чтобы диалоговое окно показывает операции прогрессии. Если вы хотите остановить текущую читать просто нажмите "Abort "кнопку.
Наконец Диалоговое окно результате этой операции появляется.
Если программа доклад сообщение "Устройство не отвечает " означает, что вы упустили для подключения устройства для чтения, или интерфейс не настроен должным образом ( см. Установка). Обратите внимание, что только устройства, поддерживающие зондирования докладе сообщения такого рода, другое устройство просто прочитать все о 0 FF (если устройство пропустил ). устройств, которые поддерживают зондирования являются 24XX, AVR и некоторые ПОС. В случае устройства AVR выбран, программа может сообщить следующее сообщение: " Устройство закрывается "в случае закрывается бит был запрограммирован. Даже некоторые устройства подготовки производства не поддерживают автоматическое зондирование. Вы не можете прочитать закрывается устройства, программы его видеть Запись.
Начиная с версии 1.15c при выборе устройства AVR ( AT90S2313 , например) и прочитал его, программа попытается устройство в первую очередь. Если устройство отсутствует или устройство заблокировано, или устройство подготовки производства устройство появится диалоговое окно. Он просит вас, если вы хотите, чтобы прервать операцию, Повторить или игнорировать эту ошибку. В случае подготовки производства устройства просто выбрать "Пропустить" .

2.4.2 Читать программы (FLASH)

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда только для чтения памяти программ с устройства, а также оставить память данных нетронутыми.

2.4.3 Чтение данных (EEPROM)

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда только для чтения данных из памяти устройства, а также оставить память программы без изменений.

2.4.4 Читать безопасности Конфигурация и биты

Читайте безопасности и конфигурации бит с устройства. Обратите внимание, что эта команда реализована только для некоторых устройств. Для изменения и настройки безопасности бит относятся к редактировать команды.

2.4.5 Создать Все

Создать содержимое текущего окна буфера устройства. Появится диалоговое окно, просим Вас подтвердить это неустранимая операции. Эта операция может занять некоторое время, чтобы выполнить, чтобы диалоговое окно показывает операции прогрессии. Если вы хотите остановить текущую запись просто нажмите "Abort "кнопку. После операции записи автоматической проверки будет выполнен. Наконец Диалоговое окно результате этой операции появляется.
Перед тем, как выполнить написать я предлагаю, чтобы выбрать конкретный тип устройства, а не " 24XX Авто " или " AVR Auto ".
Заметим, что и программа (FLASH ) и данных (EEPROM) памяти writed (только если устройство расщепленным устройства, например, AVR или ПОС ), а затем проверить.
Начиная с версии 1.15ca зонда осуществляется на каждом устройстве, AVR ( см. Читать).
