PonyProg2000 документации (стр. 1 )

PonyProg2000 документации
по

http://www.

Последнее обновление: $ Date: 2008/01/06 1:49:57 $

Содержание

1 Установка

2 Команды меню

2,1 Файл

2.1.1 Новое окно

2.1.2 Открыть файл устройства

2.1.3 Программа "Открытый (FLASH) Файл

2.1.4 Open Data (EEPROM) Файл

2.1.5 Сохранить файл устройства

2.1.6 Сохранить устройств File As

2.1.7 Сохранить программу (FLASH) Файл

2.1.8 Сохранение данных (EEPROM) Файл

2.1.9 Перезагрузить Файлы

2.1.10 Печать

2.1.11 Близко

2.1.12 Выход

2,2 Редактировать

2.2.1 Изменить к сведению

2.2.2 Изменить бит безопасности

2.2.3 Изменить буфер включен

2,3 Устройство

2,4 Команда

2.4.1 Читать

2.4.2 Читайте программы (FLASH)

2.4.3 Чтение данных (EEPROM)

2.4.4 Читайте и настройка безопасности " Биты

2.4.5 Создать все

2.4.6 Создать программы (FLASH)

2.4.7 Запись данных (EEPROM)

2.4.8 Создать и настройка безопасности " Биты

2.4.9 Проверьте все

2.4.10 Убедитесь, программы (FLASH)

2.4.11 Проверка данных (EEPROM)

2.4.12 Стирать

2.4.13 GetInfo

2.4.14 Сброс

2.4.15 Программа

2.4.16 Функции программы

2,5 Полезность

2.5.1 Очистить буфер

2.5.2 Заполнение буфера

2.5.3 Двухместный банка

2.5.4 Байт подкачки

2.5.5 Установите серийный номер

2.5.6 Серийный номер Config

2,6 Установка

2.6.1 Интерфейс установки

2.6.2 Калибровка

3 Аппаратные интерфейсы

3,1С. Prog

3.1.1 Основная плата

3.1.2 IІCBus EEPROM адаптер

3.1.3 Микропровод EEPROM адаптер

3.1.4 SPI EEPROM адаптер

3.1.5 SDE2506 EEPROM адаптер

3.1.6 NVM EEPROM адаптер

3.1.7 AVR микро - адаптер

3.1.8 ПОС микро - адаптер

3.1.9 Перемычек резюме

3.1.10 Кабель для последовательного порта

3.1.11 Электрические схематической

3.1.12 Монтаж план

4 Сценарии

4,1Быстрый старт

4,2Справочник по командам

5Часто задаваемые вопросы

Добавление

A

1 Установка

Установка PonyProg зависит от этой системы у вас есть.
С Windows95/98/ME или NT/2000/XP просто запустите Setup. exe и следуйте инструкциям.

В RedHat Linux 6.2/7.0 Войти в качестве суперпользователя и выполнить команду
# смолы xvfzP PonyProg - X. XXX. tar. gz
# CHMOD + с / usr/local/bin/ponyprog2000 (Опционально)

Если вы хотите использовать параллельный интерфейс порт без пробега PonyProg как корень необходимо также 2.4.x ядра и PARPORT, parport_pc и PPDEV модулей ядра. insmod все три модуля, прежде чем выполнить PonyProg.
Если вы хотите использовать последовательный порт интерфейса быть уверены, у вас есть права на чтение / запись / Dev / ttySx устройств и / VAR / замок каталога. В RedHat вы можете добавить пользователя в группу UUCP.

первый раз при запуске программы не забудьте выбрать интерфейс и порт подключения Установка. Если программа с сообщением, как " интерфейс не отвечают ", когда начал, то это означает, что вы не настроили порт правильно, или интерфейс не подключен.
Вы также должны выполнить Калибровка в большинстве случаев.

2 Команды меню

Ниже приводится описание каждой команды меню.

2,1 файла

2.1.1 Новые Окно

Открыть в новом окне, каждое окно отображения буфер для выбранного устройства.

2.1.2 Открыть Файл устройства

Открыть файл по имени, и читать его содержание в текущем окне. Вы можете выбрать файл, чтобы открыть через диалоговое окно или перетащить файл, чтобы открыть в окне PonyProg. PonyProg признать несколько различных типов файлов формата : e2p, Intel HEX, Motorola S - записи и сырые бинарные. Если выбранный файл не кажутся e2p, он пытается открыть файл, как Intel HEX, если эта операция оканчивается неудачей, то он пытается открыть файл, как S - Rec, а если и эта операция не удастся, то это открывает файл в двоичном виде. Если файл e2p формате, вам не нужно беспокоиться об устройстве типа выбранного, в противном случае вы должны сначала выбирать правильный тип устройства, а затем загрузить файл. В случае расщепленным программы / Данные устройства, как и ПОС AVR содержание данных EEPROM будут показаны после содержимого памяти программы вспышки в текущем окне с другим цветом.

2.1.3 Программа "Открытый (FLASH) Файл

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда Открыть файл по имени и загружать только память программы. Вы можете выбрать файл, чтобы открыть путь диалога. файл для загрузки может иметь один из этих формате : Intel - Hex, Motorola S - записи или сырые бинарные.

2.1.4 Open Data (EEPROM) Файл

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда Открыть файл по его имени и загрузить только те данные, память. Вы можете выбрать файл, чтобы открыть путь диалога. файл для загрузки может иметь один из этих формате : Intel - Hex, Motorola S - записи или сырые бинарные.

2.1.5 Сохранить Файл устройства

Сохранить содержимое текущего окна буфера в файл. Если имя не было указано, как это работает Сохранить как.

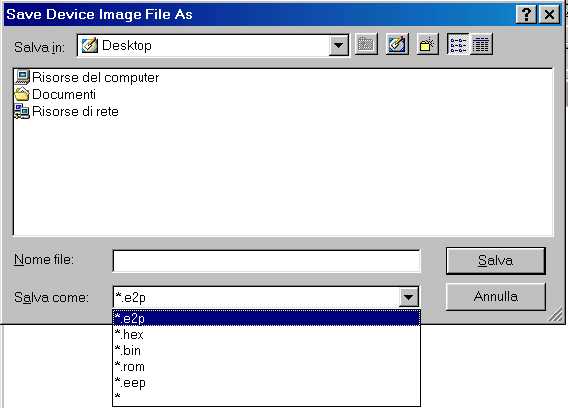

2.1.6 Сохранить устройств File As

Откройте диалоговое окно, где вы можете указать имя файла. В нижней части диалогового окна вы можете выбрать формат файла, чтобы сохранить файл (о чем свидетельствует расширение). Если нажать OK содержание текущего окна будут сохранены в указанный файл. Я предлагаю сохранить всегда в e2p формате, чтобы сделать это тип устройства и отмечает, будут записаны в файл. . бен формате сырой двоичном формате, и это часто используется для экспорта файлов в другие программы.

2.1.7 Сохранить Программа (FLASH) Файл

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда сохранить содержимое текущего буфера памяти окна программы в файл. Появится диалоговое окно спросит вас имя файла для сохранения и формат файлов, выбрав расширение.

2.1.8 Сохранить Данных (EEPROM) Файл

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда сохранить содержимое текущего окна буфера памяти, данные в файл. Появится диалоговое окно спросит вас имя файла для сохранения и формат файлов, выбрав расширение.

2.1.9 Обновить файлы

Эта команда перезагрузки последних открытых файлов в текущем окне буфера. Это полезно, когда нужно отредактировать файл / создания файлов из внешних программ ( ассемблера / компилятора ) , и вы должны повторить тот же цикл : сбор - загрузить файл - написать устройства более чем один раз.
