PonyProg2000 документации (стр. 3 )

2.4.6 Напишите программу (FLASH)

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда только написать программу памяти устройства, а также оставить память данных нетронутыми. Исключение составляет AVR устройства: написать программу памяти необходимо стереть, поэтому данные стирается память тоже. Некоторые устройства AVR EESAVE бит предохранитель, когда запрограммированные EEPROM сохраняется в течение вспышки стереть.

2.4.7 Запись данных (EEPROM)

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда написать только те данные, память устройства, а также оставить память программы без изменений.

2.4.8 Создать безопасности Конфигурация и биты

Создать и настройки безопасности бит на устройство. Обратите внимание, что эта команда реализована только для некоторых устройств. Для изменения и настройки безопасности бит относятся к редактировать команды.

2.4.9 Проверить Все

Проверьте содержимое устройства, сравнивает его с содержанием текущего буфера окна. Эта операция может занять некоторое время, чтобы выполнить, чтобы диалоговое окно показывает операции прогрессии. Если вы хотите остановить проверить просто нажмите "Abort "кнопку. Наконец Диалоговое окно результате этой операции появляется.

2.4.10 Проверка программы (FLASH)

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда проверить только программу памяти устройства, и игнорировать памяти данных.

2.4.11 Проверка данных (EEPROM)

Эта команда доступна только для расщепленным программы / устройства данных. буфера разбивается на две различные части для этих устройств : в первой части программы для памяти, а вторая часть памяти данных. Эта команда проверить данные только из памяти устройства, и игнорировать память программы.

2.4.12 Стереть

Удалить все содержимое устройства FF (оба памяти программ и данных ). Обратите внимание, что эта команда реализована только для AVR и ПОС устройств.

2.4.13 GetInfo

Показывает информацию о некоторых устройств. Некоторые из них информацию можно также показал, в строке состояния в нижней части главного окна программы.

Размер буфера, она равна размеру устройства, в байтах. В случае AVR или ПОС устройств, она равна сумме от размера памяти программ плюс размер памяти. Конвенция о правах ребенка рассчитан на содержание буфера. Банк пролонгировать. Это характеристика некоторых старых автобусов IІC EEPROM ( 24XX ). В некоторых случаях uou не может заменить " опрокидывания EEPROM "с "нет опрокидывания EEPROM ". Безопасность и высокая прочность блока. Microchip 24C65 имеет функцию, чтобы защитить некоторые блок письменной форме, или позволить некоторые микрорайоне, у 10 milions письменном циклов. (См. редактировать изменить его ).

2.4.14 Сброс

Сброс устройства. Это полезно с в системе приложений.

2.4.15 программы

Выполнить настраиваемый последовательность команд. Вы можете выбрать для выполнения команд с параметров программы

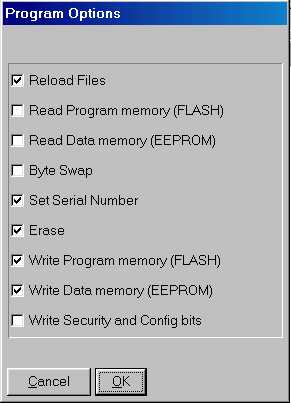

2.4.16 Программа Функции

Выбор команд, выполняемых с Программой команды.

2,5 Утилита

2.5.1 Clear Buffer

Открытый текущего буфера окна в FF.

2.5.2 Заполнение буфера

Заполните текущего буфера окна с персонажем. Появится диалоговое окно спросит вас, чтобы выбрать адреса для заполнения (от - до места ), а значение характера для заполнения. Вы можете вставить значение либо в десятичной системе (например, 45), шестнадцатеричном (например, 0x45 ) или восьмеричном (т. е. 045) базы.

2.5.3 Двухместный банка

Эта команда дублирует каждый банк в текущем буфере и изменения типа устройства на больший тип устройства. Банк является кластер 256 байт для 24xx и слова для других устройств. Эта утилита является полезным для замены устройства SDA2546 с 24C08 или SDA2586 с 24C16 . Пример : вы должны выбрать тип устройства " 24xx Auto ", подключить устройство SDA2546 и выполнить Читать операции. После этого вы должны выполнить "Двойной банк ", заменить SDA2546 с пустым 24C08 и выполнить Запись операции (см. также I2CBus адаптер).

2.5.4 байт подкачки

Эта команда подкачки байт в каждое слово в буфер текущего окна. Это полезно перейти от маленьких байтов представительство большой endiand, и наоборот. Некоторые устройства использует 16bit слова, чтобы вы могли представить его в обоих направлениях в зависимости от ваших потребностей.
Для примера можно рассмотреть номер 1234 шестнадцатеричный (4660 в десятичной системе) , порядке байтов составляет 34 - 12, в то время как большая endiand составляет 12 - 34 .

2.5.5 Установить серийный номер

Эта команда установить серийный номер, настроить расположение текущего буфера окна. Вы можете настроить расположение серийный номер, стоимости и размера серийный номер конфигурации команды. Каждый раз, когда вы выполняете эту команду стоимость увеличивается.

2.5.6 серийный номер Config

Эта команда открыть диалоговое окно, где вы можете настроить серийный номер места, значения, размера и формата.

2,6 установки

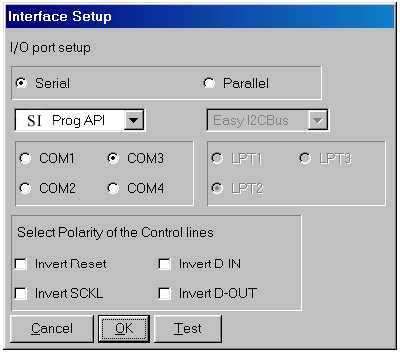

2.6.1 Интерфейс установки

Откройте диалоговое окно, где вы можете выбрать тип интерфейса и номер порта, где аппаратные подключения. Вы можете выбрать один из нескольких аппаратных интерфейсов (см. PonyProg аппаратные интерфейсы для получения дополнительной информации). Обратите внимание, что только С. Prog поддержка всех устройств.

SI - Prog интерфейс выберите пункт " серийный " флажок и выберите " SI - Prog API "или" SI - Prog I / O "в комбо-бокс. Windows 95/98/ME и NT/2000/XP работать либо с " PonyProg API "и" PonyProg I / O ", но тот работает быстрее. Чтобы использовать функцию " SI - Prog I / O "с Linux нужно запустить PonyProg как корень. Затем выберите СОМ-порт вы хотите использовать, если некоторые порты COM отключаются это означает, что они используются другими программами (как правило, драйвер мыши или модема ), или не установлен или отсутствует доступ (может нужны привилегии ). Если вы используете COM порты добавил (PCI или PCMCIA карты ), вы должны использовать " SI - Prog API ". Обратите внимание, что USB2RS232 адаптеры зачастую не работают или очень медленно.
Чтобы получить доступ к COM порты из пользовательского режима в Linux нужно прав на запись / dev/ttyS0, 1 , ... устройства и / VAR / каталог блокировки и выберите SI - Prog API (этот способ является предпочтительным ). AVR ISP параллельный порт выберите "параллельного" флажок и выберите " AVR ISP API "или" AVR ISP I / O "в комбо-бокс. WindowsNT/2000/XP работать только с "AVR ISP I / O ". Для использования "AVR ISP I / O "с Linux нужно запустить PonyProg как корень. Затем выберите порт LPT вы хотите использовать. Заметим, что если вы хотите запрограммировать устройство AT89Sxx нужно выбрать "Обратить Reset " флажок. Для использования этого интерфейса с Linux вам нужно 2.4.x или новее ядро и PARPORT, parport_pc и модулей ядра PPDEV и нужно прав на запись / dev/parport0 , 1, ... устройств.
Вы можете использовать этот интерфейс для чтения / записи AVR микро и SPI EEPROMs. Ludipipo / JDM интерфейс выберите пункт " JDM API "или" JDM I / O ". Затем выберите СОМ-порт вы используете. Все соображения "SI - Prog "интерфейс выше, справедливы для JDM тоже. Вы можете использовать этот интерфейс для чтения / записи и PIC16x84 24Cxx EEPROMs. Если вы хотите использовать JDM интерфейс программы 24Cxx устройства необходимо подключить вывода 7 24Cxx к GND ( схемы не правы ). Easy IІCBus интерфейс выберите "параллельного" чек-бокс, а затем выберите порт LPT вы хотите использовать. Все соображения "AVR ISP " выше, справедливы для " EasyI2CBus "тоже. DT-006 интерфейсЭто самый простой интерфейс для программирования AVR (вы можете найти на борту Dontronics сайте). Однако я настоятельно рекомендую использовать буфер и безопаснее "интерфейс AVR ISP "выше, особенно для ISP, так как идти в буфер Привет - Z состояние после программирования.
