Снятие и установка рукоятки селектора
|

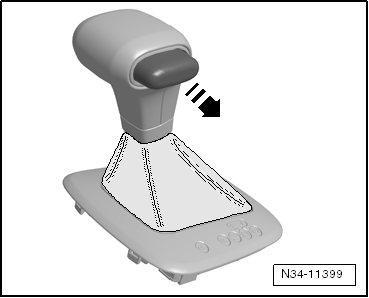

Независимо от исполнения рукоятки, кнопка разблокировки может быть утоплена внутрь. Рукоятку с утопленной кнопкой не устанавливать.
|
| | |
–
| Перед тем как снять рукоятку, необходимо (преодолев промежуточное положения фиксации) вытянуть кнопку до конца.
|
–
| Чтобы кнопка не провалилась обратно, зафиксировать её проволокой или кабельной стяжкой.
|
–
| Отсоединить рамку чехла.
|
| |
|
–
| Переместить втулку вверх для разблокировки рукоятки.
|
–
| После установки снова зафиксировать рукоятку. Для этого сдвинуть вниз расположенную под рукояткой втулку.
|
| |
|
–
| У »новой“ рукоятки следует удалить только защитную заглушку. Кнопка блокировки уже находится в монтажном положении.
|
–
| Отсоединить от крышки электрический разъем.
|
–
| Снять рукоятку движением вверх.
|
–
| После установки снова зафиксировать рукоятку. Для этого снова сдвинуть втулку, расположенную ниже рукоятки, вниз.
|
| |
|
В автомобилях с кнопкой впереди на рукоятке - стрелка-
|
При снятии и установке рукоятки кнопка - стрелка - не должна вдавливаться внутрь рукоятки.
|
| |
|
–
| Если это всё же произойдёт, отсоединить накладку рукоятки по направлению вверх.
|
–
| Прежде чем установить рукоятку, снова утопить маленький рычаг тяги - стрелка - в паз.
|
| |
|
