Каталог выпускаемой продукции (стр. 2 )

  Условные обозначения:  ОП 6.4-Т

  ОП - опорная подушка

  6 - длина

  4 - ширина

№	Наименование	Длина L, мм.	Ширина B, мм.	Высота H, мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	ОП 5.4-т	510	380	140	0,027	0,07	серия 1.225-2
2	ОП 6.2-т	640	250	220	0,035	0,09	серия 1.225-2
3	ОП 6.4-т	640	380	220	0,054	0,13	серия 1.225-2

  Лист 3

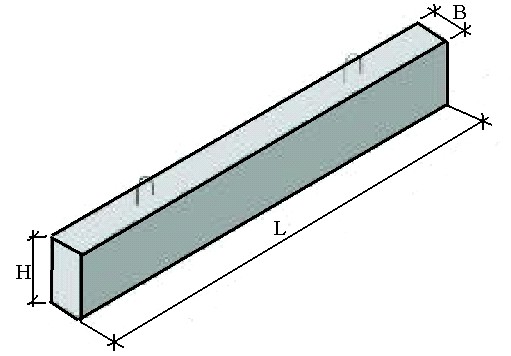

  Перемычки брусковые марки ПБ

  Условные обозначения:  1ПБ 10-1п

  1 – перемычка сечением 120х65 мм

  ПБ – перемычка брусковая

  10 – длина перемычки (дм)

  1 – расчетная нагрузка с учетом собственного веса 10 кН\м

  п – наличие строповочных петель

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	1ПБ10-1п	1030			0,01	0,020	серия 1.038.1-1,  ГОСТ948-84
2	1ПБ13-1п	1290	120	65	0,01	0,025	серия 1.038.1-1,  ГОСТ948-84
3	1ПБ16-1п	1550	0,01	0,030	серия 1.038.1-1,  ГОСТ948-84
4	2ПБ10-1п	1030			0,02	0,043	серия 1.038.1-1,  ГОСТ948-84
5	2ПБ13-1п	1290			0,02	0,054	серия 1.038.1-1,  ГОСТ948-84
6	2ПБ16-2п	1550	0,03	0,065	серия 1.038.1-1,  ГОСТ948-84
7	2ПБ17-2п	1680	120	140	0,03	0,071	серия 1.038.1-1,  ГОСТ948-84
8	2ПБ19-3п	1940	0,03	0,081	серия 1.038.1-1,  ГОСТ948-84
9	2ПБ22-3п	2200	0,04	0,092	серия 1.038.1-1,  ГОСТ948-84
10	2ПБ25-3п	2460			0,04	0,103	серия 1.038.1-1,  ГОСТ948-84
11	2ПБ26-4п	2590	0,04	0,109	серия 1.038.1-1,  ГОСТ948-84
12	2ПБ29-4п	2850			0,05	0,120	серия 1.038.1-1,  ГОСТ948-84
13	2ПБ30-4п	2980	0,05	0,125	серия 1.038.1-1,  ГОСТ948-84
14	3ПБ13-37п	1290			0,03	0,085	серия 1.038.1-1,  ГОСТ948-84
15	3ПБ16-37п	1550	0,04	0,102	серия 1.038.1-1,  ГОСТ948-84
16	3ПБ18-8п	1810	0,05	0,119	серия 1.038.1-1,  ГОСТ948-84
17	3ПБ18-37п	1810	0,05	0,119	серия 1.038.1-1,  ГОСТ948-84
18	3ПБ21-8п	2070	120	220	0,06	0,137	серия 1.038.1-1,  ГОСТ948-84
19	3ПБ25-8п	2460	0,07	0,162	серия 1.038.1-1,  ГОСТ948-84
20	3ПБ27-8п	2720	0,07	0,180	серия 1.038.1-1,  ГОСТ948-84
21	3ПБ30-8п	2980	0,08	0,197	серия 1.038.1-1,  ГОСТ948-84
22	3ПБ34-4п	3370	0,09	0,222	серия 1.038.1-1,  ГОСТ948-84
23	3ПБ36-4п	3630	0,10	0,240	серия 1.038.1-1,  ГОСТ948-84
24	3ПБ39-8п	3890	0,10	0,257	серия 1.038.1-1,  ГОСТ948-84
25	4ПБ30-4п	2980	120	290	0,10	0,259	серия 1.038.1-1,  ГОСТ948-84
26	4ПБ44-8п	4410	0,15	0,384	серия 1.038.1-1,  ГОСТ948-84
29	5ПБ18-27п	1810			0,10	0,250	серия 1.038.1-1,  ГОСТ948-84
30	5ПБ21-27п	2070	0,11	0,285	серия 1.038.1-1,  ГОСТ948-84
32	5ПБ25-37п	2460	250	220	0,14	0,338	серия 1.038.1-1,  ГОСТ948-84
34	5ПБ27-37п	2720	0,15	0,375	серия 1.038.1-1,  ГОСТ948-84
36	5ПБ30-37п	2980	0,16	0,410	серия 1.038.1-1,  ГОСТ948-84
38	5ПБ34-20п	3370	0,19	0,463	серия 1.038.1-1,  ГОСТ948-84
39	5ПБ36-20п	3630	0,20	0,500	серия 1.038.1-1,  ГОСТ948-84

  Лист 4

  ЭЛЕМЕНТЫ  НУЛЕВОГО  ЦИКЛА

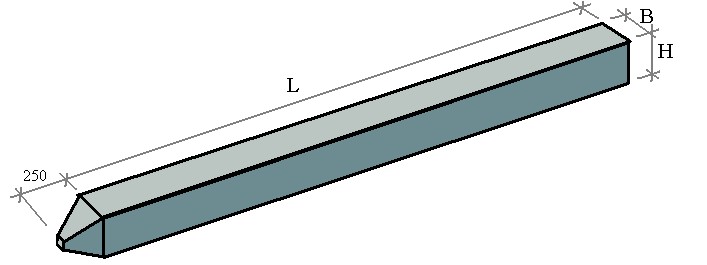

  Сваи общестроительные 300х300

Условные обозначения:  С 40.30-6 У

С – свая сплошного квадратного сечения

40 – длина сваи (дм)

30 – размер поперечного сечения (см)

6 – тип армирования

У - ударостойкая

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	С 30.30-6	3000	300	300	0,28	0.70	серия 1.011.1-10 вып.1; ГОСТ 19804-91
2	С 40.30-6	4000	300	300	0,37	0,93	серия 1.011.1-10 вып.1; ГОСТ 19804-91
3	С 50.30-6	5000	300	300	0,46	1,15	серия 1.011.1-10 вып.1; ГОСТ 19804-91
4	С 60.30-8	6000	300	300	0,55	1,38	серия 1.011.1-10 вып.1; ГОСТ 19804-91
5	С 70.30-8	7000	300	300	0,64	1,60	серия 1.011.1-10 вып.1; ГОСТ 19804-91
6	С 80.30-8	8000	300	300	0,73	1,83	серия 1.011.1-10 вып.1; ГОСТ 19804-91

  Возможно изготовление свай: 1. с различными вариантами армирования ( от 3 до 11 ).

  2.  ударостойких.

  ЭЛЕМЕНТЫ  ДОРОЖНОГО  СТРОИТЕЛЬСТВА

  Камни железобетонные бортовые

  Условные обозначения:  БУ 300.30.29

  БУ  -  камни бортовые с уширением

  300  -  длина  (см)

  30  -  высота  (см)

  29  -  ширина (см)

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	БУ 300.30.29	3000	290	300	0,161	0.40	ГОСТ 6665-91
2	БУ 100.30.29	1000	290	300	0,054	0,14	ГОСТ 6665-91

  Камни железобетонные бортовые
