Каталог выпускаемой продукции (стр. 4 )

  КОНСТРУКЦИИ  ДЛЯ  КАРКАСНЫХ  ЗДАНИЙ

  Колонны многоэтажные стыковочные ( сечение 400х400мм )

  1КН; 2КН; 3КН  1КНД  2КНД  3КНД  1КНО  2КНО  3КНО

  1КС; 2КС; 3КС  1КСД  2КСД  3КСД  1КСО  2КСО  3КСО

  1КВ; 2КВ; 3КВ  1КВД  2КВД  3КВД  1КВО  2КВО  3КВО

  Условные обозначения:  1КВД 33-2.23

  1,2,3  (1КНД; 2КНД; 3КНД)  -  количество этажей

  КН  - колонна нижняя;  КНД  -  колонна нижняя двухконсольная;  КНО  -  колонна нижняя одноконсольная

  КС  - колонна средняя;  КСД  -  колонна средняя двухконсольная;  КСО  -  колонна средняя одноконсольная

  КВ  -  колонна верхняя;  КВД  -  колонна верхняя двухконсольная;  КВО  -  колонна верхняя одноконсольная

  33  -  высота этажа в дм

№	Наименование краткое	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	от 1КН33… до 1КН42…	от 5050 до 5950	400	400	0,82-0,95	2,05-2,38	серия 1.020-1/87
2	от 2КН33… до 2КН48…	от 6650 до 12050	400	400	1,06-1,93	2,65-4,82	серия 1.020-1/87
3	от 3КН33… до 3КН36…	от 11650 до 12550	400	400	1,86-2,01	4,65-5,02	серия 1.020-1/87
4	от 1КС33… до 1КС48…	от 3300 до 4800	400	400	0,53-0,77	1,33-1,93	серия 1.020-1/87
5	от 2КС42… до 2КС48…	от 8400 до 9600	400	400	1,34-1,54	3,35-3,85	серия 1.020-1/87
6	от 3КС33… до 3КС36…	от 9900 до 10800	400	400	1,58-1,73	3,95-4,33	серия 1.020-1/87
7	от 1КВ33… до 1КВ48…	от 2550 до 4120	400	400	0,41-0,66	1,03-1,65	серия 1.020-1/87
8	от 2КВ33… до 2КВ48…	от 5850 до 8920	400	400	0,93-1,43	2,33-3,58	серия 1.020-1/87
9	от 3КВ33… до 3КВ48…	от 9150 до 13720	400	400	1,46-2,20	3,65-5,4	серия 1.020-1/87
10	от 1КНД33… до 1КНД42…	от 4550 до 5950	400	400	0,75-0,97	1,88-2,43	серия 1.020-1/87
11	от 2КНД33… до 2КНД60…	от 6650 до 14450	400	400	1,10-2,36	2,75-6,50	серия 1.020-1/87
12	от 3КНД33… до 3КНД36…	от 11650 до 12550	400	400	1,92-2,07	4,80-5,18	серия 1.020-1/87
13	от 1КСД33… до 1КСД60…	от 3300 до 6000	400	400	0,55-0,98	1,38-2,45	серия 1.020-1/87
14	от 2КСД42… до 2КСД60…	от 8400 до 12000	400	400	1,38-1,98	3,45-4,95	серия 1.020-1/87
15	от 3КСД33… до 3КСД36…	от 9900 до 10800	400	400	1,64-1,79	4,10-4,48	серия 1.020-1/87
16	от 1КВД24… до 1КВД60…	от 1650 до 5320	400	400	0,28-0,87	0,70-2,18	серия 1.020-1/87
17	от 2КВД33… до 2КВД60…	от 5850 до 11320	400	400	0,97-1,85	2,43-4,63	серия 1.020-1/87
18	от 3КВД33… до 3КВД48…	от 9150 до 13720	400	400	1,52-2,26	3,80-5,65	серия 1.020-1/87
19	от 1КНО33… до 1КНО42…	от 5050 до 5950	400	400	0,83-0,96	2,08-2,40	серия 1.020-1/87
20	от 2КНО33… до 2КНО60…	от 6650 до 14450	400	400	1,08-2,34	2,70-5,85	серия 1.020-1/87
21	от 3КНО33… до 3КНО36…	от 11650 до 12550	400	400	1,89-2,04	4,73-5,10	серия 1.020-1/87
22	от 1КСО33… до 1КСО60…	от 3300 до 6000	400	400	0,54-0,97	1,35-2,43	серия 1.020-1/87
23	от 2КСО42… до 2КСО60…	от 8400 до 12000	400	400	1,38-1,98	3,45-4,95	серия 1.020-1/87
24	от 3КСО33… до 3КСО36…	от 9900 до 10800	400	400	1,61-1,76	4,03-4,40	серия 1.020-1/87
25	от 1КВО24… до 1КВО60…	от 1650 до 5320	400	400	0,27-0,86	0,68-2,15	серия 1.020-1/87
26	от 2КВО33… до 2КВО60…	от 5850 до 11320	400	400	0,95-1,83	2,38-4,58	серия 1.020-1/87
27	от 3КВО33… до 3КВО48…	от 9150 до 13720	400	400	1,49-2,23	3,73-5,58	серия 1.020-1/87

  Лист 8

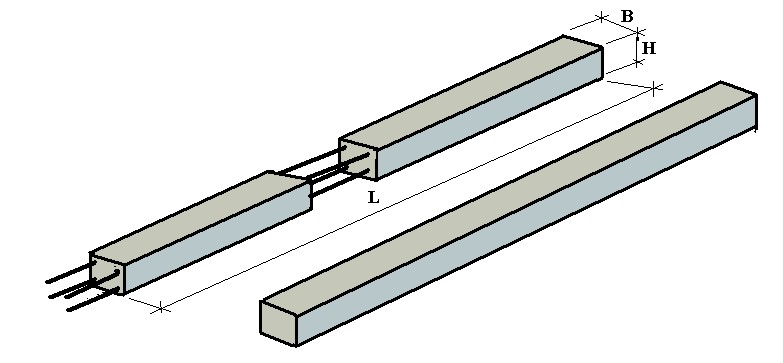

  Колонны сплошные, разрывные (сечение от 300 до 600мм)

  Условные обозначения:  1КН4.6-40(36)-8пз

  1  -  типоразмер колонны

  КН  -  тип колонны  (КН – нижние,  КС – средние,

  КВ  -  верхние,  КБ  -  бесстыковые)

  4.6  -  размер сечения колонны в дм (400х600мм)

  40 (36)  - диаметр рабочей арматуры  (мм)

  8  -  количество стержней рабочей арматуры

  п  -  петлевой выпуск

  з  -  закладная деталь

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Рабочие чертежи, серия, ГОСТ
1	1КН….  (КС; КВ; КБ)	от 1000 до 12000	от 300 до 600	от 300 до 600	Индивидуальные  чертежи

  Изготовление колонн по следующим чертежам:  серия ИИ-04;  серия 1.423-3 вып. 1;

  индивидуальные чертежи заказчика.

  ЭЛЕМЕНТЫ  ЛИФТОВОГО  ХОЛЛА

  Панели шахт лифтов

  Условные обозначения:  ПШ 1

ПШ – панель шахты

1 – порядковый номер в чертежах

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Рабочие чертежи, серия, ГОСТ
1	ПШ 1 …. ПШ 35	от 600 до 3800	160	от 1200 до 4800	Индивидуальные  чертежи

  Плиты балконные и другие индивидуальные железобетонные изделия по чертежам заказчика.
