Каталог выпускаемой продукции (стр. 3 )

  Условные обозначения:  БР 300.30.18

  БР  -  камни бортовые

  300  -  длина  (см)

  30  -  высота  (см)

  18  -  ширина (см)

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	БР 300.30.18	3000	180	300	0,153	0.38	ГОСТ 6665-91
2	БР 300.30.15	3000	150	300	0,126	0,32	ГОСТ 6665-91
3	БР100.30.18	1000	180	300	0,052	0,12	ГОСТ 6665-91
4	БР100.30.15	1000	150	300	0,043	0,10	ГОСТ 6665-91

  Лист 5

  КОНСТРУКЦИИ  ЖЕЛЕЗОБЕТОННЫЕ  ДЛЯ  ИНЖЕНЕРНЫХ  СООРУЖЕНИЙ

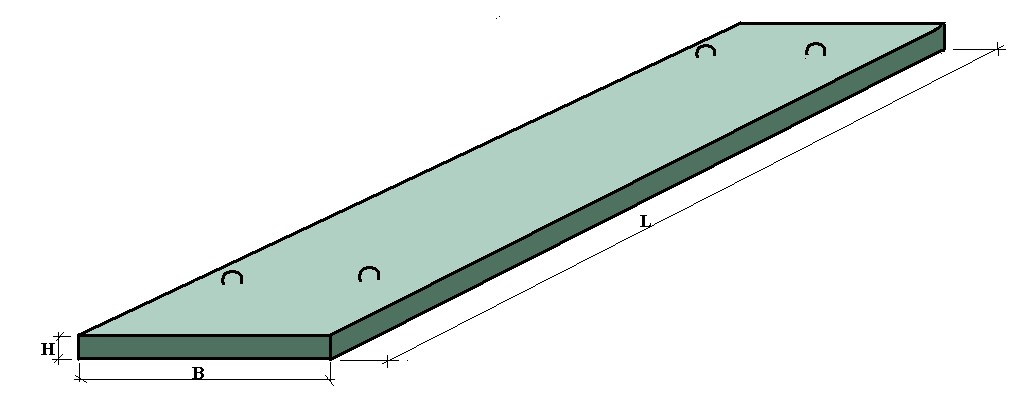

  Плиты перекрытия  лотков

  Условные обозначения:  П5-8

  П  -  плита

  5  -  порядковый номер плиты

  8  -  величина равномерно распределенной

  эквивалентной нагрузки  (тс/м2)

  д  -  доборная  ( длиной 740мм )

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	П5-8	2990	780	70	0,16	0.41	серия 3.006.1-2/87
2	П5д-8	740	780	70	0,04	0,10	серия 3.006.1-2/87
3	П8-8	2990	1160	100	0,35	0,87	серия 3.006.1-2/87
4	П8д-8	740	1160	100	0,09	0,21	серия 3.006.1-2/87
5	П11-8	2990	1480	100	0,44	1,10	серия 3.006.1-2/87
6	П11д-8	740	1480	100	0,11	0,27	серия 3.006.1-2/87
7	П15-8	2990	1840	120	0,66	1,17	серия 3.006.1-2/87
8	П15д-8	740	1840	120	0,16	0,41	серия 3.006.1-2/87

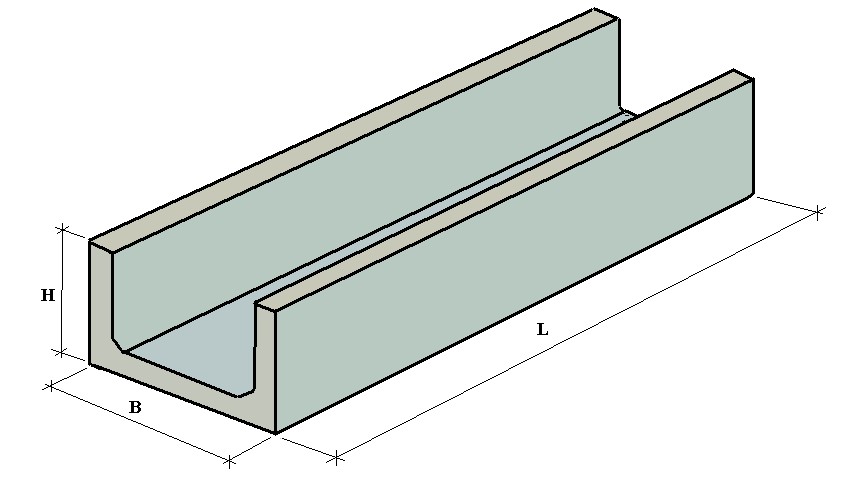

  Лотки для сборных железобетонных каналов

  Условные обозначения:  Л4-8/2

  Л  -  лоток

  4  -  порядковый номер изделия

  8  -  расчетная вертикальная нагрузка,

  равномерно распределенная

  2  -  означает половину длины типового лотка

  д  -  доборный

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	Л4-8/2	2970	780	530	0,36	0.90	серия 3.006.1-2/87
2	Л5-8/2	2970	780	680	0,44	1,10	серия 3.006.1-2/87
3	Л6-8/2	2970	1160	530	0,45	1,13	серия 3.006.1-2/87
4	Л7-8/2	2970	1160	680	0,53	1,35	серия 3.006.1-2/87
5	Л8-8/2	2970	1160	1000	0,78	1,98	серия 3.006.1-2/87
6	Л10-8/2	2970	1480	550	0,66	1,70	серия 3.006.1-2/87
7	Л11-8/2	2970	1480	700	0,72	1,80	серия 3.006.1-2/87
8	Л14-8/2	2970	1840	570	0,93	2,33	серия 3.006.1-2/87
9	Л15-8/2	2970	1840	720	0,99	2,48	серия 3.006.1-2/87
10	Л16-8/2	2970	1840	1030	1,26	3,15	серия 3.006.1-2/87
11	Л17-8/2	2970	1840	1330	1,50	3,80	серия 3.006.1-2/87

  Лист 6

  Плиты плоские для покрытия подпольных каналов

  Условные обозначения:  ПТ 12,5-11.9

  ПТ  -  плита сплошная плоская

  12,5  -  величина расчетной нагрузки в сотнях кгс на 1м2

  11  -  длина в дм

  9  -  ширина в дм

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	ПТ 12,5-11.9	1100	900	80	0,079	0.200	серия 1.243.1-4
2	ПТ 12,5-13.13	1300	1300	80	0,135	0,338	серия 1.243.1-4
3	ПТ 12,5-16.14	1600	1400	80	0,179	0,448	серия 1.243.1-4
4	ПТ 12,5-8.6	800	600	80	0,038	0,096	серия 1.243.1-4
5	ПТ 8-11.9	1100	900	80	0,079	0,198	серия 1.243.1-4
6	ПТ 8-13.13	1300	1300	80	0,135	0,338	серия 1.243.1-4
7	ПТ 8-16.14	1600	1400	80	0,179	0,448	серия 1.243.1-4

  Опорные подушки под подвижные опоры трубопроводов

  Условные обозначения:  ОП-4

  ОП – опорная подушка

№	Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	ОП-4	500	500	140	0,04	0,09	серия 3.006.1-2/87
2	ОП-5	550	650	140	0,05	0,13	серия 3.006.1-2/87
3	ОП-7	750	850	140	0,09	0,23	серия 3.006.1-2/87
4	ОП-9	1150	1350	290	0,45	1,13	серия 3.006.1-2/87

  КОНСТРУКЦИИ  ЖЕЛЕЗОБЕТОННЫЕ  ДЛЯ  ПРОМЫШЛЕННОГО  СТРОИТЕЛЬСТВА

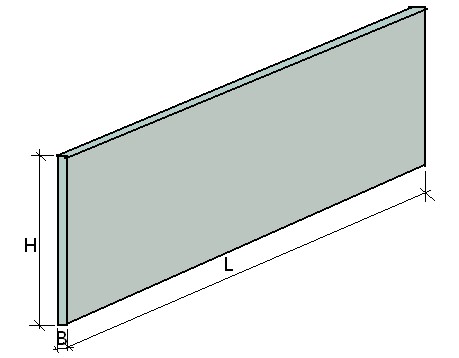

  Стеновые перегородки

Условные обозначения:  ПГ 60.12-1-Т

ПГ - перегородка

60 - длина, дм

12 - высота, дм

1 – тип армирования

Т – тяжелый бетон

№	Наименование	Длина L, мм.	Ширина B, мм.	Высота H, мм.	Объем  м3	Масса  тн.	Рабочие чертежи, серия, ГОСТ
1	ПГ 60.12-1-Т	5980	1185	80	0,57	1,42	серия 1.030.1-1/88
2	ПГ 60.12-2-Т	5980	1185	80	0,57	1,42	серия 1.030.1-1/88

  Лист 7
