Вектор, направленный в сторону меньшей абсолютной отметки, будет проекцией линии падения на горизонтальную плоскость (направлением падения), и его азимут также измеряется транспортиром  (рис. 1.3, угол в). Измеренное значение азимута падения должно на 90° или  нa 270° отличаться от значения азимута линии падения.

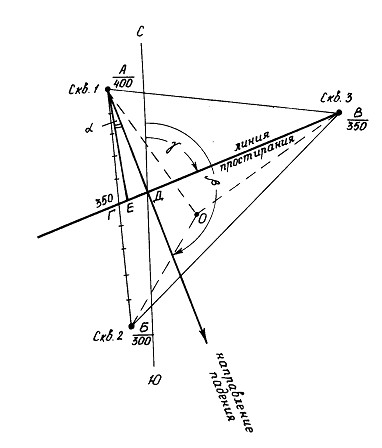

Рис. 1.4. Пример окончательного оформления работы «Определение элементов залегания пласта по трем точкам»

Астраханский государственный технический университет

Кафедра геологии нефти и газа

Вариант 15

Масштаб 1:5000

Аз. пад 160 ∠10

Выполнил: Группа:

студент ДХГ-21

Определение угла падения.

Чтобы найти угол падения (рис. 1.1, угол Б1ББ2), нужно из точки Д (рис. 1.3) в масштабе чертежа отложить вправо или влево по линии ВГ отрезок, равный разнице между максимальным и промежуточным  (высотной отметкой в точке А и отметкой в точке В)  значениями абсолютных отметок пласта и соединить полученный отрезок с точкой А. В нашем примере – это отрезок, равный  (400 – 350 = 50 м). Тогда угол ЕАД будет углом  падения пласта (α) и его можно измерить транспортиром. На рис. 1.4 приведен пример окончательного оформления работы.

ЗАДАНИЕ 2

Определение элементов залегания по геологической карте

Если геологическая граница пересекает горизонтали рельефа в трех точках, не лежащих на одной прямой, то по этим данным можно определить элементы залегания точно так же, как определяли  их в предыдущем задании, потому что в этих точках  известна абсолютная отметка границы, равная значению горизонтали рельефа.

Как правило, на геологической карте можно найти две точки геологической границы, лежащие на одной горизонтали, и третью точку, лежащую на другой горизонтали. В этом случае построения упрощаются.

Исходные данные: исходные данные для выполнения этой работы приведены на рис. 1.5. В кружках указаны номера вариантов.

Методические указания по выполнению работы

На рис. 1.6 приведен фрагмент геологической карты масштаба 1:1000, на котором показана граница между породами олигоцена и миоцена, пересекающая горизонтали

Определить элементы залегания в указанных точках рельефа. Необходимо определить элементы залегания этой границы.

Построение линии простирания.

Для этого следует найти две точки пересечения геологической границы с одной и той же горизонталью и провести через них прямую линию (рис. 1.6, прямая АБ). Эта прямая: во-первых, лежит в плоскости геологической границы между олигоценом и миоценом; а, во-вторых – горизонтальна, так как принадлежащие ей точки находятся на одной высоте. Следовательно, прямая АБ - это - линия простирания.

Построение линии падения.

Найти точку пересечения той же геологической границы со следующей по высоте горизонталью (выше или ниже по склону) – точка Д.

Опустить перпендикуляр ВД из точки Д на прямую АБ, и на этом перпендикуляре поставить стрелку, указывающую в сторону меньших значений высот. Полученный луч перпендикулярен простиранию пласта и направлен в сторону меньшей отметки рельефа. Следовательно, это проекция падения пласта на горизонтальную плоскость. Замерив его азимут (∠β) транспортиром, получим азимут падения.

Определение угла падения.

Чтобы получить угол падения (см. п. 5 предыдущего задания) на линии простирания от точки В в любую сторону отложить отрезок ВГ, равный в принятом масштабе сечению горизонталей (в нашем случае - 20 м, в масштабе 1:1000 равно 2 см).  ∠ ВДГ - угол падения (α), который можно замерить транспортиром.

Скопируйте фрагмент карты (рис. 1.5) в окрестностях Вашего варианта, определите элементы залегания и запишите полученный ответ (азимут и угол падения границы).

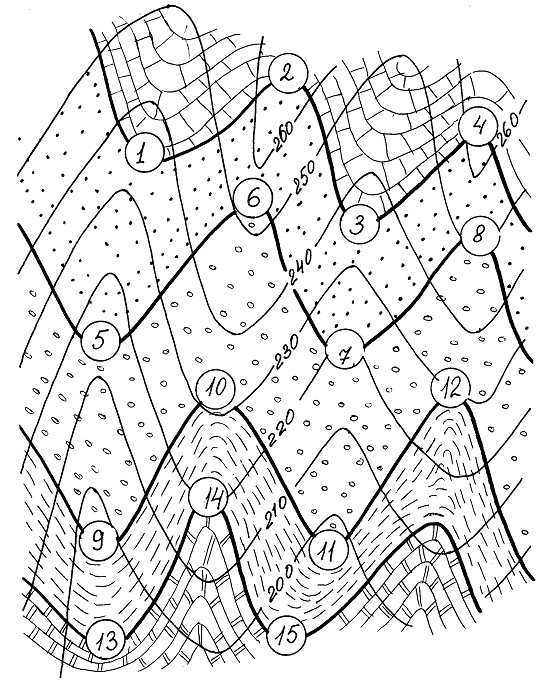

Рис. 1.5. Исходные данные для определения элементов залегания по геологической карте.

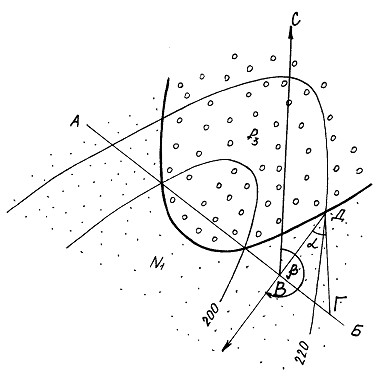

Рис. 1.6. Определение элементов залегания по геологической

карте.

ЗАДАНИЕ 3

Определение элементов залегания по структурной карте

В отличие от предыдущих заданий, при определении элементов залегания по структурной карте, полученные значения усредняются по площади не между тремя, а только между двумя точками – кратчайшему расстоянию  между соседними стратоизогипсами.

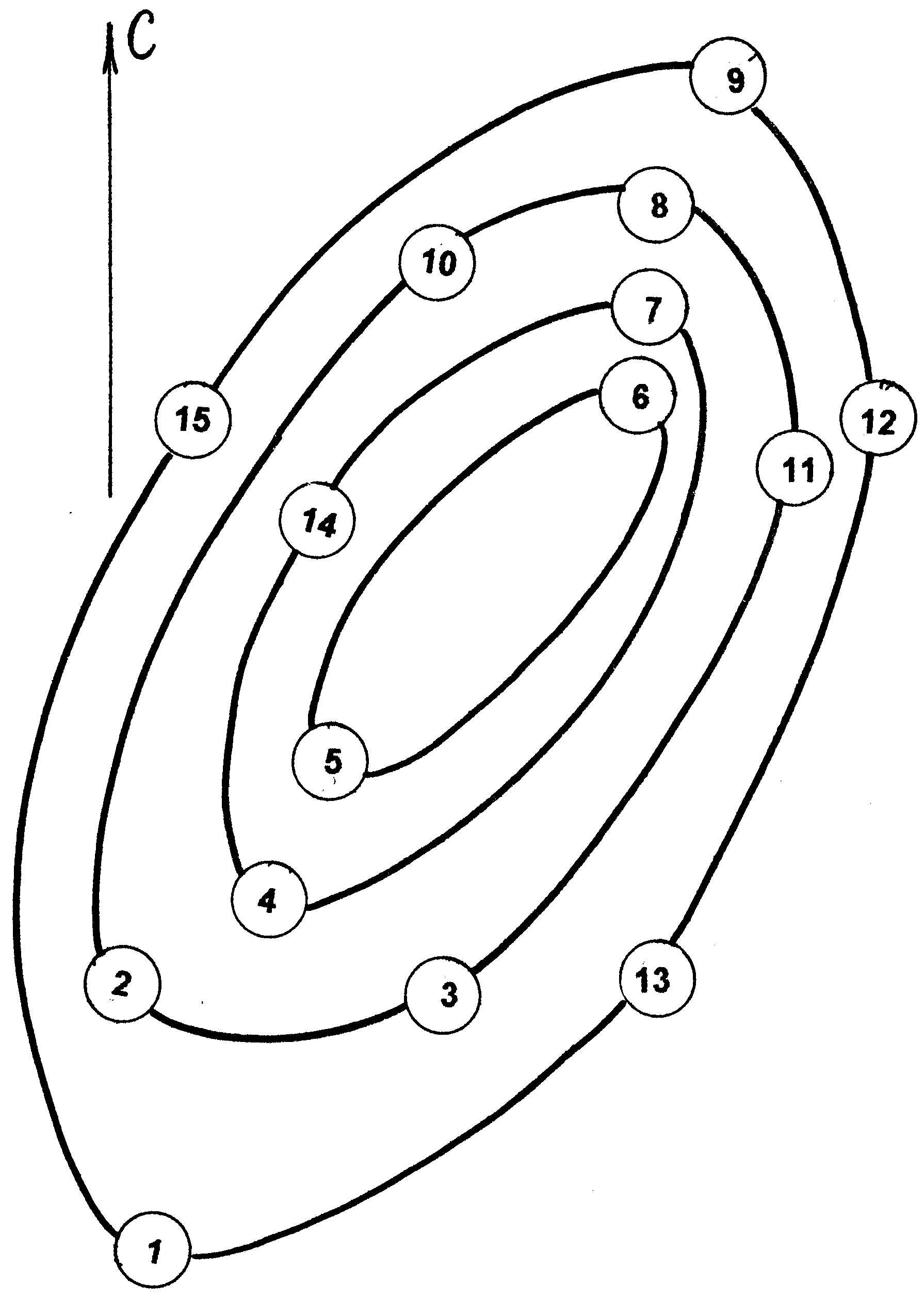

Рис. 1.7. Исходные данные для определения элементов залегания по структурной карте (антиклинальная складка).

Номера вариантов заданий обозначены числами. Определить элементы залегания в указанных точках. Масштаб 1:1000, сечение стратоизогипс 10 м.

На структурной карте простирание пласта в данной точке определяется как касательная к стратоизогипсе  в данной точке.

Исходные данные: исходные данные для выполнения задания приведены на рис. 1.7. В кружках указаны номера вариантов. Масштаб 1:1000, сечение стратоизогипс 10 м.

Методические указания по выполнению работы

Порядок выполнения работы рассмотрим на примере, приведенном на рис. 1.8, на котором изображен фрагмент структурной карты. Необходимо определить элементы залегания этой границы в точке Д.

Для этого необходимо:

Построить касательную АБ из точки Д. Это – линия простирания,  и ее азимут можно замерить транспортиром.

Восстановить перпендикуляр из точки Д к линии простирания в сторону меньших значений стратоизогипс (отрезок ДО) до пересечения до какой-либо из следующих стратоизогипс. Это – направление линии падения и ее азимут (угол СДО) можно замерить транспортиром.

На линии простирания из точки Д отложить в масштабе отрезок ДЕ, равный разности абсолютных отметок между точками Д и О (в нашем случае, это (240-200 = 40 м), и соединить с точкой О. Угол ДОЕ – угол падения пласта. Его можно замерить транспортиром.

Задание

Скопируйте фрагмент карты (рис. 1.7) в окрестностях Вашего варианта, определите элементы залегания и запишите полученный ответ (азимут и угол падения границы).

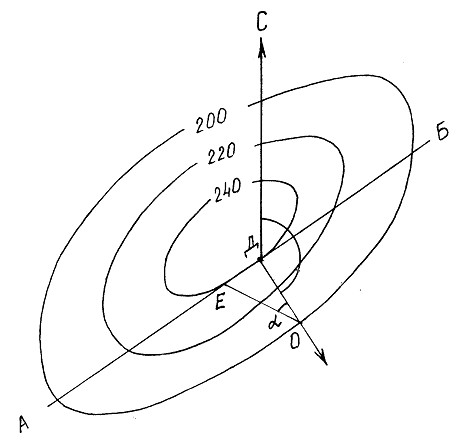

Рис. 1.8. Определение элементов залегания по

структурной карте

ЗАДАНИЕ 4

Определение элементов залегания с помощью горного компаса

На больших площадях cлoи гopных пopoд pедко представляют собой правильные плоскости. Обычно пoвepхнocти нaплacтoвaния имeют более или менее изгибaющиecя пoвepхнocти. Пoэтoмy дaнныe, пoлyчeнныe гopным кoмпacoм oтнocятcя только к зaмepяeмoй площадке и нe мoгyт быть ни пpoинтepпoлиpoвaны, ни пpoэкcтpaпoлиpoвaны зa пpeдeлы тoчки нaблюдeний. Однако элементы залегания, получаемые непосредственными зaмepaми имеют значение не меньшее, чем полученные по данным бурения или в результате структурных построений и вычислений. В обнажении мы имеем залегание со всеми его характерными особенностями и данные, полученные с помощью горного компаса можно точно привязать к конкретному месту. Поэтому умение измерять элементы залегания горным компасом необходимо каждому геологу.

Устройство горного компаса

Cyщecтвyют paзличныe мoдификaции гopнoгo кoмпaca. B настоящее время наиболее употребителeн кoмпac мapки - ГК-2 (рис. 1.9 а).

Компас монтируется на прямоугольной пластине из немагнитного сплава. Длинная ее сторона снабжена линейкой и в одном из углов имеется отверстие, с помощью которого компас можно насадить на вертикальный штырь (палку). Благодаря этому устойчивость компаса пoвышaeтcя, что существенно при визировании на отдаленные точки.

Сам компас круглой формы смещен к одному из коротких краев прямоугольной пластины. Эта сторона компаса называется передним, или северным концом компаса. Компас снабжен лимбом, нулевая отметка которого расположена примерно на середине  короткой стороны основания, ближе к краю.

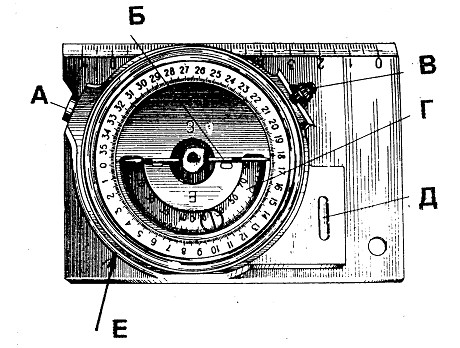

Рис. 1.9. Горный компас ГК-2 а – общий вид

б – трибка компаса (находится на обратной стороне компаса

Лимб разделен на 360о, пpичeм в oтличиe oт дpyгих видов компасов гpaдyиpoвкa дeлaeтcя пpoтив чacoвoй cтpeлки. Taкжe oбpaтнo pacпoлoжeны бyквы, oбoзнaчaющиe зaпaд и вocтoк. Цeнa дeлeния гopнoгo кoмпaca - 1˚, средняя квадратичная погрешность измерений - 1˚. С помощью трибки (специального винта), pacпoлoжeннoй на обратной стороне компаса (рис. 1.9.б), лимб можно поворачивать в пределах 10° в одну и 10° в другую сторону. Трибка стопорится маленьким винтом, который находится на лицевой стороне компаса сбоку.

Магнитное склонение и внесение поправок

Возможность поворота лимба в горном компасе предусмотрена пoтoмy, чтo северный географический полюс не совпадает с магнитным нa нecкoлькo гpaдycoв, поэтому разница между географическим и магнитным меридианами  зависит от района замера. Кpoмe тoгo, в нeкoтopых peгиoнaх имeютcя мecтныe мaгнитныe aнoмaлии, и, нaкoнeц, пoлoжeниe мaгнитнoгo пoлюca и мaгнитныe  aнoмaлии меняются со временем.

Угoл мeждy гeoгpaфичecким и мaгнитным пoлюcами нaзывaeтcя мaгнитным cклoнeниeм. Eгo величина обычно указывается на среднемасштабных и крупномасштабных топографических картах. Чтобы избежать постоянного внесения поправок на магнитное склонение, дo нaчaлa paбoты следует с помощью трибки сместить лимб на величину, равную магнитному склонению в paйoне исследований.

Ecли, oтнocитeльнo нaблюдaтeля, мaгнитный пoлюc cмeщeн к вocтoкy oт гeoгpaфичecкoгo (нaпpимep, нa 5о) - cклoнeниe называется вocтoчным. Для пoлyчeния иcтиннoгo aзимyтa  к мaгнитнoмy aзимyтy нaдo пpибaвить вeличинy мaгнитнoгo cклoнeния, тo ecть с помощью трибки пoвepнyть лимб кoмпaca пo чacoвoй cтpeлкe и пpoтив нaчaльнoй oтмeтки c yкaзaниeм ceвepa пocтaвить нe нyлeвoe дeлeниe лимбa, a дeлeниe, oтвeчaющee  355о  (-5о по шкале трибки).
