Рабочая тетрадь для самостоятельной работы по МДК 01.01 «Технология бурения нефтяных и газовых скважин» «Гидравлика» (стр. 3 )

Контрольные вопросы 1. Что называется избыточным давлением и вакуумом?_________ ________________________________________________________ 2. Как формулируется закон Паскаля?_______________________ ________________________________________________________ 3. Как записывается основной закон гидростатики?____________ ________________________________________________________ 4. Что называется пьезометрической поверхностью?___________ ________________________________________________________

Запишите формулы 1) Избыточное давление - __________________________________ 2) Вакуум - ______________________________________________ 3) Гидростатическое давление без учета атмосферного - ________ ________________________________________________________ 4) Пьезометрическая высота - ______________________________

Задание №4

Решите задачу 1) Определить избыточное давление на дне Мариинской впадины, если её глубина h=11000м, а средняя плотность воды с=1000 кг/м3.   Дано:  Решение:

Интерес к гидравлическим лифтам возродился после окончания второй мировой войны благодаря опыту успешного применения гидропривода в военной технике, станкостроении и других отраслях промышленности. Опишите принцип его работы.

ОЦЕНОЧНЫЙ ЛИСТ № 3

Конкретные функции и/или  умения, лежащие в основе компетенций	№ задания	Оценка	Вывод о степени сформированности компетенции	Что необходимо сделать для формирования компетенции
Самооценка студента	Количественная оценка преподавателя	Дескриптивная оценка
Студент должен знать: основные физические свойства жидкости; общие законы и уравнения гидростатики.	1	0-5
*
2	0-5
*
3	0-5
*
4	0-5
*
**
Итого баллов
Оценка

  *  Дополнительный балл за выполнение задания повышенного уровня сложности.

  ** Дополнительные 2 балла за выполнение творческого задания.



ИТОГОВЫЙ ТЕСТ I РАЗДЕЛУ «ГИДРОСТАТИКА»

Для выполнения последнего задания рабочей тетради Вам необходимо обратиться к преподавателю и узнать номер варианта. При желании Вы можете выполнить все варианты – это поможет Вам в подготовке к экзамену.

Вариант 1

Часть А

№ вопроса	Вопрос	Ответы	Ключ
1	Каковы условия в сообщающихся сосудах, если высоты жидкостей в них относительно плоскости сравнения равны?	1 – сосуды открыты и жидкости в них имеют одинаковую плотность
2 – сосуды открыты, а жидкости в них имеют различную плотность
3 – давления в сосудах различны и жидкости в них различной плотности
4 – давления в сосудах различны и жидкости в них одинаковой плотности
2	Основное уравнение гидростатики имеет вид Какова размерность каждого слагаемого?	1 – Па
2 – м
3 – H
4 – Па⋅c
5 – м/c
3	На каком из рисунков приведены условия равновесия в сообщающихся сосудах для разнородных жидкостей?	1 – а
2 – б
4	Определите физический смысл кинематической вязкости.	1 – работа, которую необходимо совершить при относительном движении слоев для единицы массового расхода
2 – работа, которую необходимо совершить при относительном движении слоев для единицы объемного расхода
3 – работа, которую необходимо совершить для создания единицы новой поверхности
5	Как изменяется вязкость капельных жидкостей с увеличением давления?	1 – увеличивается
2 – уменьшается
3 – не изменяется

Часть Б

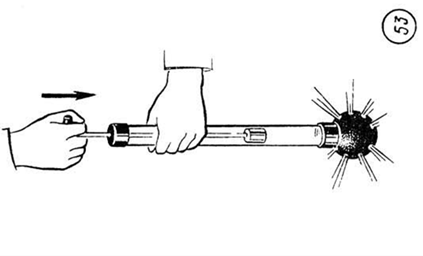

Объясните опыт.

Вариант 2

Часть А

№ вопроса	Вопрос	Ответы	Ключ
1	Каковы условия в сообщающихся сосудах, если где z1,z2 – высоты жидкостей в них относительно плоскости сравнения; ρ – плотность; g – ускорение свободного падения; p1,p2  – давления?	1 – сосуды открыты и жидкости в них имеют одинаковую плотность
2 – сосуды открыты, а жидкости в них имеют различную плотность
3 – давления в сосудах различны и жидкости в них различной плотности
4 – давления в сосудах различны и жидкости в них одинаковой плотности
2	Основное уравнение гидростатики имеет вид Какова размерность каждого слагаемого?	1 – Па
2 – м
3 – H
4 – Па⋅c
3	Укажите размерность динамической вязкости.	1 – кгс/см2
2 – Н⋅с/м2
3 – м2/с
4 – см2/с
4	Укажите формулу кинематической вязкости.	1 –
2 –
3 –
5	Как изменяется вязкость капельных жидкостей с увеличением давления?	1 – увеличивается
2 – уменьшается
3 – не изменяется

Часть Б

Запишите основной закон гидростатики для данного рисунка.

Вариант 3

Часть Б

№ вопроса	Вопрос	Ответы	Ключ
1	Каковы условия в сообщающихся сосудах, если , где z1,z2 – высоты жидкостей в них относительно плоскости сравнения; ρ1,ρ2 – плотности жидкостей?	1 – сосуды открыты и жидкости в них имеют одинаковую плотность;
2 – сосуды открыты, а жидкости в них имеют различную плотность;
3 – давления в сосудах различны и жидкости в них различной плотности;
4 – давления в сосудах различны и жидкости в них одинаковой плотности.
2	Основное уравнение гидростатики имеет вид Какова размерность каждого слагаемого?	1 – Па;
2 – м;
3 – H;
4 – Па⋅c;
3	Как изменяется динамическая вязкость газа с увеличением температуры?	1 – увеличивается;
2 – уменьшается;
3 – не изменяется.
4	Укажите формулу кинематической вязкости.	1 –
2 –
3 –
5	Как изменяется вязкость капельных жидкостей с увеличением давления?	1 – увеличивается;
2 – уменьшается;
3 – не изменяется.

Часть Б

Объясните построение эпюры распределения давления по стенке сосуда.

Вариант 4

№ вопроса	Вопрос	Ответы	Ключ
1	Укажите уравнение для определения абсолютного давления?	1 –
2 –
3 –
4 –
2	Основное уравнение гидростатики имеет вид Какова размерность каждого слагаемого?	1 – Па;
2 – м;
3 – H;
4 – Па⋅c;
3	Как изменяется динамическая вязкость газа с увеличением температуры?	1 – увеличивается;
2 – уменьшается;
3 – не изменяется.
4	Укажите формулу кинематической вязкости.	1 –
2 –
3 –
5	Как изменяется вязкость капельных жидкостей с увеличением давления?	1 – увеличивается;
2 – уменьшается;
3 – не изменяется.

Часть Б

С помощью закона Архимеда опишите плавание айсберга.

ОЦЕНОЧНЫЙ ЛИСТ № 4

ВНИМАНИЕ! Данный оценочный лист заполняется только преподавателем. За каждый правильный ответ части А – 1 балл, части Б – 2 балла.

№ теста	№ задания	Количество баллов
Часть А	1
2
3
4
5
Часть Б
Итого баллов:
Оценка:

ИТОГОВЫЙ ОЦЕНОЧНЫЙ ЛИСТ

№ оценочного листа	Сумма оценок
Самооценка студента	Количественная оценка преподавателя	Дескриптивная оценка
1
2
3
4

Список рекомендуемой литературы

Лапшев : учебник для студ. высш. учеб. заведений. – М.:Издательский центр «Академия», 2010. – 272с. , Михайлин и пневматические системы.- М.: Издательский центр «Академия», 2013.-327с. , Евгеньев .- М: «НЕДРА», 1987.-225 с. Чугаев, : Учебник для вузов / .- Л.: Энергоиздат, 1982.- 672 с. www.pump.uz www.rimos.ru www.sis.sibpressa.ru
