1. ГЕОЛОГИЧЕСКАЯ ЧАСТЬ

1.1 Общие сведения о месторождении

В административном отношении Ефремо‐Зыковское месторождение нефти находится на землях Пономаревского и Абдуллинского районов Оренбургской области, в 15 км к востоку от районного центра – с. Пономаревка и в 40 км от железнодорожной станции Абдулино (рис. 1.1) [1].

Обзорная карта района Ефремо-Зыковского месторождения

Рис. 1.1

Район месторождения освоен предприятиями нефтяной промышленности и находится вблизи обустроенных промыслов Самодуровского и Пономаревского месторождений. Пономаревский нефтепромысел находится в 15 км восточнее. Ефремо‐Зыковское месторождение подсоединено к нефтепроводу, идущему от этого месторождения на Покровку. С Покровского центрального пункта сбора нефть транспортируется по нефтепроводу на Кротовку.

1.2 Орогидрография

Ландшафт рассматриваемого района степной с небольшими лесными массивами в северной части. В орогидрографическом отношении район относится к степной зоне Оренбургского Предуралья и водораздельного пространства рек Б. Кинель, Садак и Дема, входящего в состав обширного плато, известного под названием «Общий Сырт», изрезанного реками и оврагами. Русла рек извилистые, имеют ассиметричное строение. Поймы рек нередко заболочены [1].

Через площадь месторождения протекает р. Садак и ее левобережный приток Камыш-Садак, воды которых используются для технического водоснабжения. Для питьевых целей используется магистральный водопровод.

Рельеф местности представляет всхолмленное плато, расчлененное реками и оврагами. Отметки рельефа достигают 315-327 м в северной части района и 250-260 м – в южной. Минимальные отметки составляют 170-190 м в долинах рек. Общее направление наклона территории месторождения – южное.

1.3 Литолого-стратиграфическая характеристика разреза

В районе работ вскрыты и охарактеризованы рифей-вендские, девонские, каменноугольные, пермские и четвертичные отложения [1].

Палеозойская группа – Pz

Девонская система – D

Средний девон D2

Эйфельский ярус D2 еf

Нижнеэйфельский подъярус D2 ef1

Койвенский горизонт - песчаники, прослои алевролита и аргиллитов. Толщина – 29-33 м.

Бийский горизонт - известняки. Толщина – 18-19 м.

Верхнеэйфельский подъярус D2 ef2

Афонинский горизонт – известняки. Толщина – 12-15 м.

Живетский ярус D2 ZV

Старооскольский надгоризонт D2 st

Воробьевский горизонт - песчаники на глинистом цементе, известняки, аргиллиты. Толщина – 16-21 м.

Ардатовский горизонт – песчаники, аргиллито-алевритовые породы, известняки, аргиллиты. Толщина – 39-47 м.

Муллинский горизонт - карбонатные породы. Толщина – 20-25 м.

Верхний девон – D3

Франский ярус D3 fr

Нижний подъярус D3 fr1

Пашийский горизонт – песчаники, глинистые алевролиты. Толщина– 22-26 м.

Тиманский горизонт – известняки, глинисто-алевритовые породы. Толщина – 23-29 м.

Среднефранский подъярус D3 fr2

Саргаевский горизонт - глинисто-алевритовые породы, прослои известняков, мергелей. Толщина – 5-7 м.

Доманиковый горизонт - известняки с прослоями мергелей и аргиллитов. Толщина – 25-30 м.

Верхнефранский подъярус D3 fr3

Мендымский горизонт - известняки. Толщина– 70-75 м.

Нерасчлененные воронежский, евланский и ливенский горизонты – известняки, переходящие в доломиты. Суммарная толщина– 54-93 м.

Фаменский ярус D3 fm Толщина – 121-149 м

Нижний подъярус - известняки и доломиты.

Среднефаменский подъярус - известняки.

Верхнефаменский подъярус известняки глинистые.

Каменноугольная система С

Нижний отдел С1

Турнейский ярус - известняки доломитизированные, глинистые. Толщина – 139-167 м.

Визейский ярус С1 v

Бобриковский горизонт - переслаивание песчаников, алевролитов и аргиллитов. Толщина – 13-26 м.

Окский надгоризонт С1 оk

Тульский горизонт – известняки. Толщина – 28-36 м.

Нерасчлененные алексинский, михайловский и веневский горизонты – известняки. Толщина – 102-123 м.

Серпуховский ярус - доломиты и известняки. Толщина – 133-198 м.

Средний отдел С2

Башкирский ярус – известняки, аргиллиты и песчаники. Толщина– 49-72 м

Московский ярус С2m

Верейский горизонт - доломиты с прослоями аргиллитов. Толщина– 30-50 м.

Каширский горизонт – известняки с прослоями аргиллитов. Толщина – 60-90 м.

Подольский горизонт – известняки с прослоями доломитов. Толщина – 75-90 м.

Мячковский горизонт – известняки. Толщина – 95-105 м.

Верхний отдел С3

Гжельский ярус - доломиты и известняки с прослоями аргиллитов. Толщина – 120-165 м

Пермская система Р

Приуральский отдел перми Р1

Ассельский ярус - известняки. Толщина – 60-65 м.

Сакмарский ярус - доломиты и известняки. Толщина– 150-160 м.

Артинский ярус - известняки, доломиты. Толщина – 80-100 м.

Кунгурский ярус - доломиты с прослоями ангидритов и аргиллитов. Толщина– 188-248 м.

Уфимский - песчаники, глины мергелей, алевролиты и известняки. Толщина – 178-244 м.

Биармейский отдел перми Р2

Казанский ярус (калиновская, гидрохимическая, переходная и сосновская свиты) - глины, с прослоями известняков, мергелей, песчаников, ангидриты и каменная соль, доломиты с прослоями ангидритов, песчаников и мергелей. Толщина – 69-116 м.

Татарский отдел перми - песчаники, глины, мергели, известняки и доломиты. Толщина – 50-80 м.

Четвертичная система Q

Четвертичные образования залегают на размытой поверхности татарских отложений, выполняя пониженные участки рельефа. Представлены суглинками, глинами, песками, галечниками. Толщина отложений – 2-5 м. В долинах рек, где данные отложения образуют пойменные и надпойменные террасы, толщина их достигает 20 и более метров.

1.4 Тектонические особенности района работ

В региональном тектоническом плане месторождение находится в пределах структуры первого порядка, которая выявлена на севере Оренбургской области в отложениях осадочного чехла как южный склон Татарского свода [1].

В районе месторождения склон названного свода осложнен Большекинельским валом – крупной линейной дислокацией субширотного простирания, а кроме того, и внутриформационным (верхний девон + нижний карбон) Муханово-Ероховским прогибом, который заходит в район небольшим прибортовым участком (рис. 1.2).

По отложениям верхней части фаменского яруса (пласт Зл1) Ефремо-Зыковская структура отмечается в северо-западной части по изогипсе минус 1610 м в виде двух самостоятельных поднятий, разобщенных прогибом.

Оба эти поднятия осложнены куполами, совпадающими в плане с выделенными по Т1. Но одно из них, кроме того, в своей северо-западной части (район скв. № 6) осложнено куполом (изогипса минус 1600 м), имеющим размеры 0.7 Ч 0.5 км и амплитуду около 10 м.

На юго-востоке по Зл1 также, как и по Т1, отмечаются небольшие разобщенные один от другого купола.

Пласт Зл2, характеризуется сложным многокупольным строением. Структурный план пласта по своему положению практически совпадает с планом пласта Т1, но в отличие от последней является менее выраженной. Выделяемые купола, в основном, малоамплитудные. Амплитуда более 20 м характерна лишь для одного купола (район скважин №№ 13, 14, 608, 609, 610).

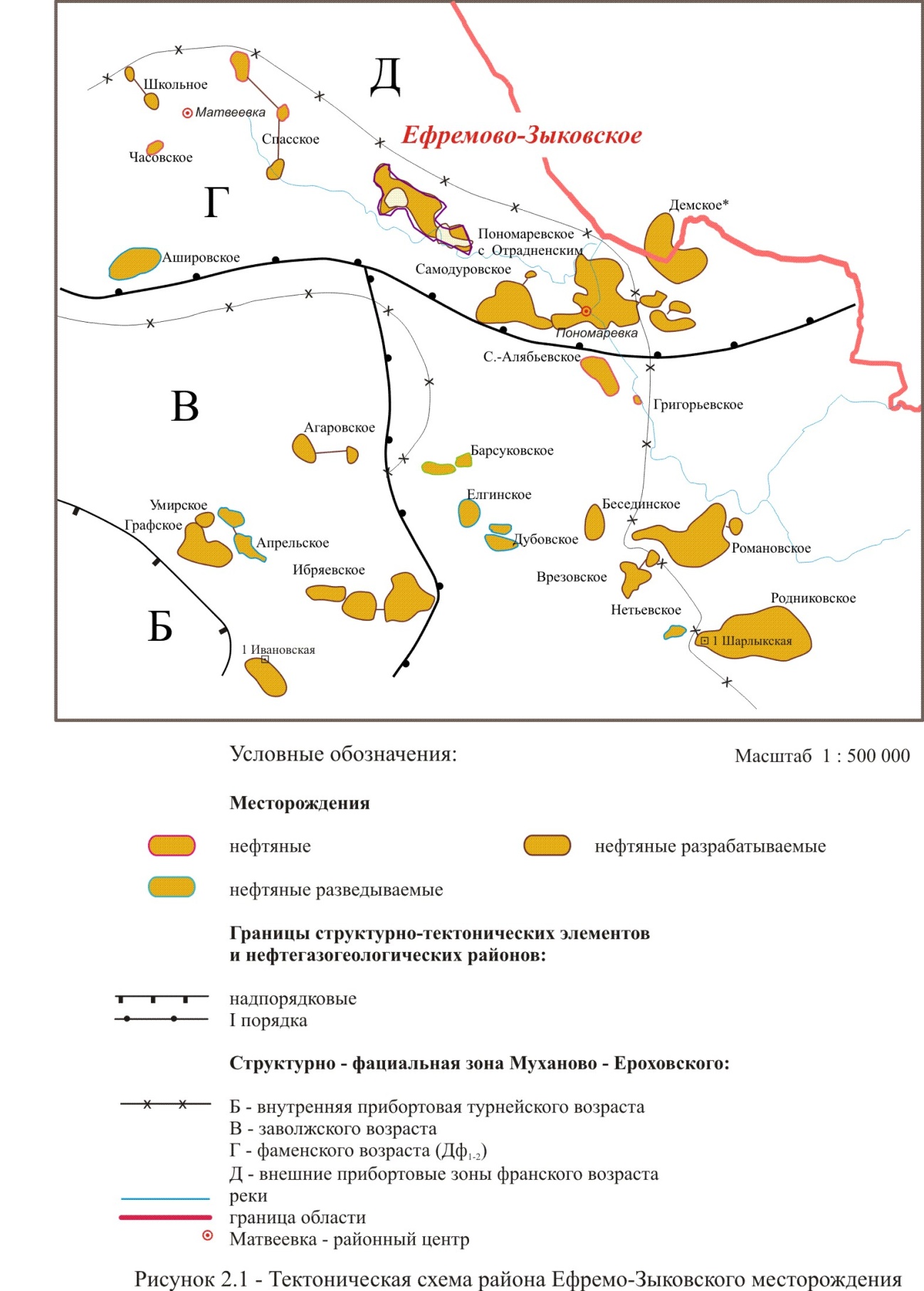

Тектоническая схема района Ефремо-Зыковского месторождения

Рис. 1.2

По отложениям, соответствующим средней части фаменского яруса (пласт Дф2), рассматриваемая структура практически повторяет структуру пласта Т1. Пласт ограничен изогипсой с абсолютной отметкой -1680 м. Купол в районе скважины № 6, является более рельефным и более крупным (1.5 Ч 1.0 км), чем аналогичные на вышележащих пластах. Также более рельефным и более крупным (1.7 Ч 1.2 км), чем на пластах Зл1 и по Т1, является купол, что прослеживается в районе скважины № 13,.

В структуре пласта Дф2 наиболее выражены два купола: один – в районе скв. № 7, другой – в районе скв. № 16.

1.5 Нефтегазоносность

Ефремо-Зыковское месторождение находится в Бугурусланском нефтегазодобывающем районе [1]. Промышленная нефтегазоносность месторождения в стратиграфическом отношении связана с карбонатными и терригенными продуктивными пластами, приуроченным к отложениям девонской и каменноугольной систем. В составе месторождения выявлены: две газовые залежи, приуроченные к песчаникам уфимского яруса (пласт У1), семь нефтяных залежей – в отложениях турнейского яруса (6 – пласт Т1 и 1 – пласт Т2), девять залежей – в отложениях заволжского надгоризонта верхнефаменского подъяруса (5 – пласт Зл1 и 4 – пласт Зл2), семь залежей – в среднефаменском подъярусе (пласт Дф2) и две – в отложениях пашийского горизонта нижнефранского подъяруса (пласты Д0 и Д1). Характеристика продуктивных залежей фамена представлена в таблице 1.1.

Таблица 1.1

Характеристика продуктивных залежей фамена

Пласт	Залежь	Тип залежи	Размеры залежи, км Ч км	Площадь залежи, 103м2	Средняя абсолютная отметка кровли (интервал измерения), м	Абсолютная отметка ВНК (интервал измерения), м	Высота залежи, м
Зл1	Район скв. 6	Водоплавающая	1,1Ч0,8	719,8	-1596,5	-1612,0	16,0
Район скв. 7	Водоплавающая	2,2Ч1,2	1634,8	-1603,1	-1610,0	7,0
Район скв. 9	Водоплавающая	1,3Ч1,1	1213,9	-1590,8 (-1587,6 -1593,1)	-1608,0	20,0
Район скв. 13	Водоплавающая	1,7Ч1,5	2037,4	-1593,1 (-1586,6 -1601,6)	-1608,0	22,0
Район скв. 15	Водоплавающая	1,1Ч0,8	664,9	-1602,2	-1605,0	2,0
Зл2	Район скв. 6	Водоплавающая	1,0Ч0,6	481,9	-1624,7	-1640,0	12,0
Район скв. 7	Водоплавающая	1,5Ч0,8	1030,9	-1630,4	-1642,2	10,0
Район скв. 9	Пластовосводовая	1,3Ч1,2	2537,5	-1625,3 (-1619,8 -1641,0)	-1644,0	21,0
Район скв. 13	Водоплавающая	1,5Ч1,2	1543,3	-1616,7 (-1609,2 -1625,9)	-1628,5	12,0
Дф2	Район скв. 2	Водоплавающая	1,25Ч0,75	713,7	-1705,5	-1719,0	13,5
Район скв. 5	Водоплавающая	0,75Ч0,5	268,4	-1698,0	-1703,0	5,0
Район скв. 6	Водоплавающая	1,0Ч0,6	555,1	-1665,5	-1717,1	51,3
Район скв. 7	Водоплавающая	1,37Ч1,1	1220	-1675,4	-1712,2	41,8
Район скв. 9	Водоплавающая	1,87Ч1,62	2330,2	-1669,3 (-1653,8 -1683,3)	-1717,6	63,8
Район скв. 13	Водоплавающая	1,3Ч1,3	1622,6	-1667,5 (-1655,2 -1680,4)	-1704,6	49,4
Район скв. 15	Водоплавающая	1,88Ч1,25	1689,7	-1685,3(-1683,7 -1686,9)	-1711,4	27,7

1.6 Характеристика толщин и показатели неоднородности

Нефтяные залежи пласта Зл1 [1]
