Классификация и общие принципы устройства дозиметрических приборов (стр. 2 )

Проверка работоспособности рентгенметра ДП-3 производится в положении переключателя «Пр.». В этом случае стрелка микроамперметра должна ус­тановиться в пределах 0,4 - 0,8 Р/ч, а индикаторная лампа должна мигать с частотой 3 - 4 вспышки в секунду. Работоспособность прибора ДП-ЗБ проверя­ется в положении переключателя «Вкл.» нажатием кнопки «Проверка». При этом стрелка микроампер­метра должна находиться в пределах 0,4 - 0,8 Р/ч. а индикаторная лампа давать частые вспышки или гореть непрерывно. Кроме того, в положениях пере­ключателя «Пр.», «Вкл.», х1, х10, х100 и  500 нали­чие звуков высокого тона, характерных при работе преобразователя, и подсвет измерительных шкал так­же свидетельствуют об исправности прибора.

Отличительной особенностью рентгенметра ДП-3  (ДП-ЗБ) по сравнению с другими приборами являет­ся наличие выносного блока. Выносной блок с рас­положенным в нем детектором ионизирующих излуче­ний может крепиться внутри подвижного объекта, а также выставляться наружу.

В зависимости от способа расположения выносно­го блока меняется характер проведения измерения уровня радиации. При размещении блока внутри объ­екта показания рентгенметра умножаются на коэф­фициент ослабления (автомобиль – 2, бронетранс­портер - 4). Если выносной блок находится вне объ­екта, то необходимость в поправочных коэффициентах отпадает.

Шкала измерительного прибора двухрядная. Верх­ний ряд отградуирован от 0 до 1 Р/ч, цена малого деления 0,05 Р/ч. Верхняя шкала используется при работе в положениях переключателя х1, х10 и х100;  в этом случае показания измерительного при­бора умножаются на коэффициент, указываемый руч­кой переключателя. Например, для измерительных шкал рентгенметра находящегося внутри бронетранспортера уровень радиации составляет

Р = 0,75х10х4=30 Р/ч.

Измерения по верхней шкале возможны до 100 Р/ч.

Значения мощности дозы ионизирующих излуче­ний, превышающие 100 Р/ч, определяются в положе­нии переключапо нижнему ряду измеритель­ного прибора. Нижний ряд отградуирован от 0 до 500 Р/ч. Цена деления 50 Р/ч.

  Шкала прямо показывающая.

РАДИОМЕТР - РЕНТГЕНМЕТР  ДП-5A

Назначение

Полевой радиометр-рентгенметр ДП-5А предназначен для измерения уровней у-излучения и нали­чия радиоактивного заражения местности и различ­ных предметов по у-излучению (рис.). Мощность дозы у-излучения определяется в миллирентгенах в час (мР/ч) или рентгенах в час (Р/ч) в той точке пространства, в которой помещен при из­мерениях соответствующий счетчик прибора. Радио­метр ДП-5А имеет возможность измерять уровни из­лучения по у-излучению от 0,05 мР/ч до 200 Р/ч.

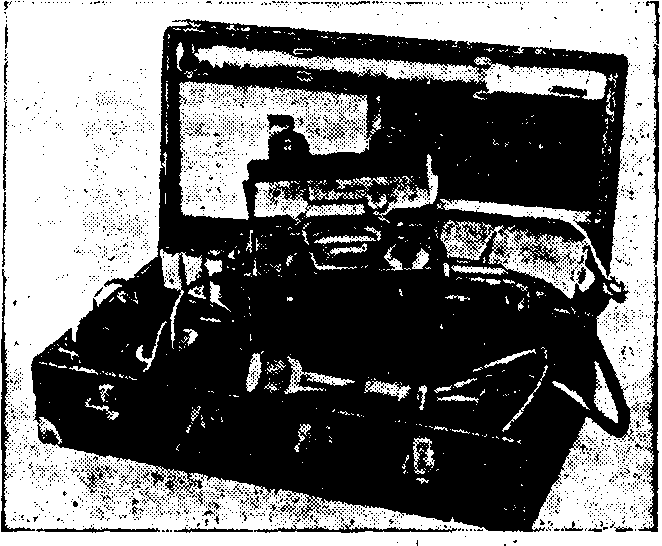

Рис.  Общий вид рентгенометра ДП-5А

Конструкция и назначение прибора

Техническое описание и инструкции по эксплуата­ции, а также принципиальная схема прилагаются к каждому прибору. В техническом описании подробно изложены основные характеристики прибора и пра­вила эксплуатации. Здесь же приводится общее опи­сание прибора в детально рассматриваются только те основные узлы, с которыми приходится встречаться непосредственно при производстве радиометрических измерений.

Прибор состоит из следующих основных частей (рис.) : зон с гибким кабелем, измерительный пульт, телефон, футляр с контрольным источником. Кроме того, в комплект прибора входит укладочный ящик, в котором размещаются удлинительная штанга, колодка питания, комплект запасного имущества и комплект технической документации.

Зонд прибора (рис.) представляет собой сталь­ной цилиндр, в котором размещаются детекторы из­лучения, усилитель - нормализатор и другие элементы схемы. В качестве детекторов излучения используют­ся галогенные счетчики типов СТС-5 и СИ-ЗБГ.



Рис.  Зонд прибора ДП-5Л:

1— стальной корпус зонда;  2 -  опарный  штифт;  3 — вращающийся латунный цилиндрический экран  с вырцом;  4 -  окно в кожухе зонда, заклеен­ное пластмассовой пластинкой;5 - фиксатор; 6 -  стопорный буртик; 7— опорная вилка; 8 - накладная гайка; 9—плата; 10 -  гибкий кабель

В стальном корпусе, цилиндра имеется окно-вырез для индикации бета-излучения. Окно заклеено этилцеллюлозной водостойкой пленкой. На корпусе зонда смонтирован вращающийся цилиндрический латунный экран, который также имеет вырез, по размерам со­впадающий с окном в корпусе зонда. Экран может немного перемещаться вдоль корпуса зонда. Для за­крепления экрана в определенном положении на нем имеются два фиксатора (зуба), на которых указаны буквы Б и Г. На корпусе цилиндра имеется стопор­ный буртик в виде кольца с двумя пазами для фикса­тора.

При положении Б в пазе у опорной вилки окно-вырез экрана совмещается с окном корпуса. При та­ком положении экрана бета - и у-излучения проходят через совмещенные окна-вырезы и пластмассовую пленку и попадают в счетчики.

При положении фиксатора Г против стопорной вилки окно корпуса зонда перекрывается цилиндриче­ским экраном, и доступ бета-излучения к счетчикам прекращается. Счетчики будут выдавать импульсы - только под воздействием у-излучения.

Для смены положения экрана необходимо слегка подвинуть его в сторону опорного штифта (фиксатор выходит из паза стопорного буртика) и повернуть до желаемого положения.

Электрическая часть зонда крепится на плато. Корпус зонда соединяется с плато при помощи  накид­ной гайки. Для удобства измерений зонд имеет ручку. Гибкий кабель длиной 1,2 м соединяет зонд с пультом прибора.

Измерительный пульт (рис.) состоит из следу­ющих основных узлов: панель, кожух, шасси и крыш­ка отсека питания.

Панель (рис.) размещается в верхней части кожуха (корпуса) н соединяется с ним двумя вин­тами.

Электроизмерительный прибор — микроамперметр имеет две шкалы -  верхнюю и нижнюю. Верхняя шкала  имеет 16 делений: она предназначена для определения уровней у-излучения до 5 Р/ч. Отсчет показаний по верхней шкале производится при работе на II—VI поддиапазонах. Нижняя шкала име­ет 18 делений. Отсчет показаний по нижней шкале производится при работе на поддиапазоне I. На поддиапазоне I измеряются уровни у-излучений от 5 до 200 Р/ч.



Рис. Передняя панель радиометра-рентгенометра ДП-5А:

1-электроизмерительный прибор; 2 — переключатель под диапазонов: 3— потенциометр регулировки режима: 4 — кнопка сброса показания, 5 - тумблер подсвета шкалы; 6—гнездо для включения телефонов; 7 - винт для установка нуля (предохранительный).

  Переключатель поддиапазонов имеет восемь положений.

При измерениях участок шкалы от 0 до первой значащей цифры является нерабочим. Поэтому, если стрелка прибора окажется на этом участке шкалы, необходимо измерения проводить на следующем, более чувствительном поддивпазоне.

  Включение телефонных трубок в гнездо 6 позво­ляет грубо, на слух определять интенсивность излу­чения при работе на всех поддиапазонах, кроме пер­вого.

Винт установки нуля применяется в тех случаях, когда при сбросе стрелка прибора неточно устанав­ливается на нуле. Для приведения стрелки в нулевое положение необходимо вывернуть предохранительный винт на передней панели. Под этим винтом в углуб­лении размещается второй винт, вращение которого изменяет положение стрелки прибора. В колодку крепления вставляется вилка кабеля, соединяющего зонд с измерительным пультом.

Кожух, так же как и передняя панель, изготовлен из стекловолокнита. Кожух скреплен с панелью дву­мя невыпадающими винтами. В нижней части кожуха имеется отсек для размещения источников питания. Крышка отсека питания соединена с кожухом четырь­мя винтами.

Монтажное шасси заключено в кожухе. Конструк­ция и схема размещения элементов достаточно по­дробно изложены в техническом описании.

Блок питания размещается в специальном отсеке в нижней части кожуха. В блоке смонтированы креп­ления для батарей типа 1,6 ПМЦ-Х-10,5 (КБ-1),  эле­мент А-336. Схема включения батарей выгравирована на стенке отсека.

Прибор имеет колодку питания, позволяющую пи­тать радиометр от источников постоянного тока с напряжением 3, 6 или 12 В в зависимости от положе­ния перемычек. Колодка питания хранится в укла­дочном ящике. Принципиальная схема колодки пита­ния и схема ее включения приведены в техническом описании.

Потенциометр регулировки режима регулирует по­дачу электроэнергии к прибору. Нормальная работа прибора может быть обеспечена только соблюдением определенного режима питания прибора электроэнер­гией. Перед началом измерений переключатель поддиапазонов устанавливают в положение «Реж.» (ре­жим). Вращением ручки «Режим» стрелку прибора устанавливают на отметку, расположенную на верх­ней шкале.

Кнопка сброса показаний применяется для быст­рого приведения стрелки прибора в нулевое положе­ние (положение «0»).

Тумблер подсвета шкалы используется при работе о ночное время.

Телефон состоит из двух малогабаритных телефо­нов типа ТГ-7М и подключается к розетке, располо­женной на боковой панели прибора. Телефон приме­няется для звуковой индикации. При включении телефона можно по звуку (частота щелчков) ориен­тировочно судить об интенсивности излучения.

Подготовка прибора к работе

  1. Извлечь прибор из укладочного ящика и произ­вести внешний осмотр на отсутствие механических повреждений.

  2. Если прибор подготавливается, к работе, впер­вые или после долгого перерыва, необходимо устано­вить или заменить источники питания. Для установки источников питания отвинчиваются винты, и снима­ется крышка отсека питания. Три элемента 1,6ПМЦ-Х-1,05 (КБ-1) устанавливаются в отсеке согласно схеме, выгравированной на внутренней стенке отсека. Контакты устанавливаемых элементов тщательно за­чищаются.
