Классификация и общие принципы устройства дозиметрических приборов (стр. 4 )

Наработка на отказ комплекта составляет не ме­нее 5000 ч, срок службы - не менее 15 лет, техниче­ский ресурс - не менее 10 000 ч.

Размеры комплекта в футляре, дозиметра и заряд­ного устройства не превышают следующих значений:

комплект в футляре— 184х102х142 мм;

дозиметра с держателем— 19х128,5 мм;

зарядного устройства — 105х37х122 мм.

Масса комплекта в футляре, дозиметра и зарядно­го устройства не превышает следующих значений:

комплекта в футляре - 1500 г;

дозиметра  - 40 г;

зарядного устройства - 500 г.

Устройство и работа комплекта и его составных частей (рис.). Для удобства пользования дозиметр конструктивно выполнен в форме авторучки и со­стоит из микроскопа, ионизационной камеры, элек­троскопа, конденсатора, корпуса  и  контактной группы.

  Индивидуальные дозиметры позволяют с достаточ­ной точностью определить полученную человеком по­глощенную дозу y-нейтронного излучения. Принцип работы дозиметра основан на следую­щем: при воздействии ионизирующего излучения на заряженный дозиметр в объеме ионизационной камеры возникает ионизационный ток, уменьшаю­щий потенциал конденсатора и ионизационной ка­меры.



Рис.  Измеритель дозы ИД-1

Уменьшение потенциала пропорционально дозе облучения. Измеряя изменение потенциала, можно су­дить о полученной дозе. Измерение потенциала про­изводится с помощью малогабаритного электроскопа, помещенного внутри ионизационной камеры. Отклоне­ние подвижной системы электроскопа - платиниро­ванной нити - измеряется с помощью от счетного мик­роскопа со шкалой, отградуированной в радах. Для обеспечения линейной шкалы дозиметра зарядных потенциал ионизационной камеры выбран в пределах от 180 до 250 В.

Принцип работы зарядного устройства основан на следующем: при вращении ручки по часовой стрелке рычажный механизм создает давление на пьезоэлементы, которые, деформируясь, создают на торцах разность потенциалов, приложенную таким образом, чтобы по центральному стержню подавался «плюс» на  центральный электрод ионизационной камеры дозиметра, а по кoрпуcy –  “минус» на внешний электрод ионизационной камеры.

Для ограничения выходного напряжения зарядно­го устройства параллельно пьезоэлементам подклю­чен разрядник.

При эксплуатации для предупреждения механиче­ских повреждений комплекта необходимо:

оберегать комплект от толчков, ударов, падений;

при переноске (перевозке) приборы должны нахо­диться в футляре;

при транспортировании комплектов располагать их по возможности в передней части кузова;

при работе защищать комплект от загрязнений и вредных климатических воздействий (дождя, снега, прямых солнечных лучей и т. п.).

После работы с комплектом необходимо его техни­ческое обслуживание.

Для приведения дозиметра в рабочее состояние его следует зарядить.  Порядок зарядки дозиметра на зарядном устройстве следующий:

поверните ручку зарядного устройства против ча­совой стрелки до упора;

вставьте дозиметр в зарядно-контактное гнездо за­рядного устройства;

направьте зарядное устройство зеркалом на внеш­ний источник света;

добейтесь максимального освещения шкалы пово­ротом зеркала;

нажмите на дозиметр и, наблюдая в окуляр, пово­рачивайте ручку зарядного устройства по часовой стрелке до тех пор, пока изображение нити на шкале дозиметра не установится на 0, после этого выньте дозиметр из зарядно-контактного гнезда;

проверьте положение нити на свет: при вертикаль­ном положении нити ее изображение должно быть на 0.

Дозиметр во время работы в поле действия ионизирующего  излучения  носят  в  кармане одежды.

Периодически наблюдая в окуляр дозиметра, определяют по положению изображения нити на шка­ле дозиметра дозу у-нейтронного излучения, полу­ченную во время работы. Чтобы исключить влияние прогиба нити на пока­зания дозиметра, отсчет необходимо производить при вертикальном положении изображения нити.

ИНДИВИДУАЛЬНЫЙ ИЗМЕРИТЕЛЬ ДОЗЫ ИД-11

И ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО ИУ

Комплект индивидуальных измерителей дозы ИД-11 предназначен для индивидуального контроля облучения людей с целью первичной диагностики ра­диационных поражений.

В комплект входят 500 индивидуальных измерите­лей дозы ИД-11, расположенных в пяти укладочных ящиках, измерительное устройство ИУ в укладочном ящике, два кабеля питания (кабель с вилкой на кон­це для питания от сети переменного тока и кабель со штепсельными выводами на конце для питания постоянным током от аккумуляторов), техническая документация, ЗИП, градуировочный ГР и перегру­зочный ПР детекторы. Масса комплекта 36 кг.

Индивидуальный измеритель дозы ИД-11 обеспе­чивает измерение поглощенной дозы гамма - и сме­шанного гамма-нейтронного излучения в диапазоне от 01.01.01 рад.

Работоспособность ИД-11 обеспечивается в интер­вале температур от  -50 до +50 °С в условиях от­носительной влажности до 98 %. Доза облучения суммируется при периодическом облучении и сохра­няется в дозиметре в течение 12 мес.

Облученный ИД-11 обеспечивает показания изме­рительного устройства с погрешностью ±15% через 6 ч после облучения при хранении в нормальных условиях. При измерении через 14 ч после облучения дополнительная погрешность измерения не превышает ±15%. Индивидуальный измеритель дозы обеспечи­вает многократное измерение одной и той же дозы. Масса ИД-11 равна 25 г.

Конструктивно ИД-11 (рис.) состоит из корпуса и держателя со стеклянной пластинкой (детекто­ром). На держателе указаны порядковый номер комплекта и порядковый номер индивидуального из­мерителя. На корпусе имеется шнур в форме петли для закрепления ИД-11 в кармане.

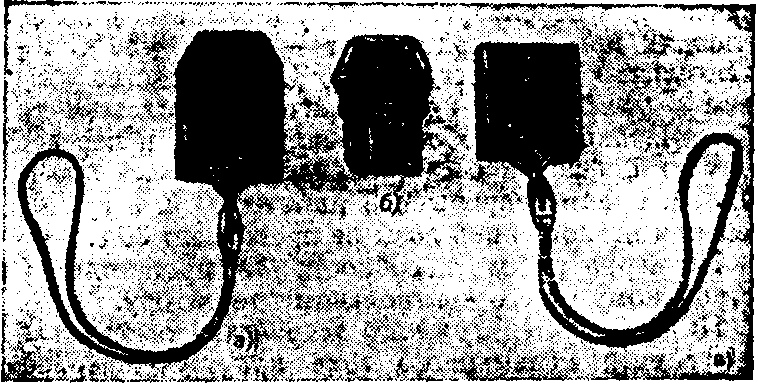

Рис. 30. Индивидуальный измеритель дозы:

а – в  сборе; б — держатель с детектором; с — корпус

  Для предотвращения бесконтрольного вскрытия детектора на гайку надевается специальная пломба из полиэтилена, которая перед измерением извлекает­ся с помощью специального приспособления. Для вскрытия и закрытия ИД-11 на передней панели ИУ установлен ключ (запасной ключ находится в ЗИПе).

Измерительное устройство ИУ (рис.) предназначено для использования в стационарных и полевых условиях при температуре от - 30 до +50 °С И от­носительной влажности до 98 %.

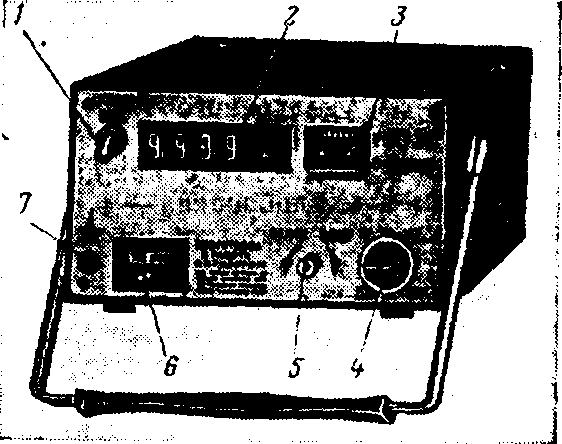

Рис. Измерительное устройство:

1 – тумблер «Вкл.»; 2 — индикаторное цифровое табло; 3 — ручка «Калибровка»; 4 — измерительное гнездо для установки детекторов

индивидуальных измерителей доз; 5 — ключ для вскрытия детектор; 6 — ручка «Уст. нуля»; 7—клемма «Земля»

Устройство выпол­нено в унифицированном корпусе настольного типа, обеспечивающем удобство эксплуатации и переноски, и имеет цифровой отсчет показаний. Время прогрева 30мин, время непрерывной работы 20 ч, а время из­мерения поглощенной дозы не превышает 30 с.

Проверка работоспособности ИУ производится по встроенному в него контрольному детектору.

Питание измерительного устройства осуществляет­ся от сети переменного тока напряжением 220 В ±10% с частотой 50 Гц ±1 %, а также от аккуму­ляторов напряжением 12 В ±10 % или 24 В ±10 А. Масса измерительного устройства 18 кг, а в укладке  25 кг.

На передней панели ИУ (рис.) расположены индикаторное цифровое табло, ручки установки нуля и калибровок, тумблер «Вкл.», световое табло уста­новки нуля ( -, 0, +), ключ для вскрытия ИД-11 «Откр.», «Закр.», измерительное гнездо для установки детектора индивидуального измерителя дозы, клемма «Земля» и краткая инструкция по подготовке и рабо­те с ИУ.

На задней стенке ИУ расположены предохраните­ли и разъемы для подключения кабелей, соединяю­щих ИУ с источником питания.

Подготовка измерительного устройства к работе

       Извлечь прибор из укладочного ящика, установить его, на рабочее место и произвести внешний осмотр.

Тумблер «Вкл.» установить в нижнее положение, ручки «Уст. нуля» и «Калибровка»  - в крайнее левое положение, подключить соответствующий кабель пи­тания к прибору, затем к источнику напряжения. По­сле этого тумблер «Вкл.» установить в верхнее поло­жение, при этом должны высветиться один из указа­телей: «-», 0 или «+» и любые цифры на табло. Через 30 мин (после прогрева) прибор готов к работе.

Проверка работоспособности измерительного уст­ройства ИУ.

Вращением ручки «Уст. нуля» добиться устойчивого высвечивания указателя 0, при этом указатели «-» и «+» не должны высвечиваться. На­жать на боковые кнопки заглушки и извлечь заглуш­ку из измерительного канала; произвести калибровку измерительного устройства, для чего вращением руч­ки «Калибровка» установить на табло калибровочное число, указанное на передней панели ИУ под ручкой «Калибровка». Вставить заглушку в измерительный канал, после чего должен высветиться указав противном случае повторяется установка нуля). Извлечь заглушку из измерительного канала, после этого на табло должны появиться калибровочное чис­ло и указатель «-» (в противном случае повторяется калибровка). Операции установки нуля и калибровки повторяют, добиваясь, чтобы при вставленной за­глушке в измерительное гнездо высвечивался указа­тель 0, а без заглушки индицировалось на табло ка­либровочное число, указанное на передней панели.

Затем нужно вскрыть перегрузочный детектор ПР с помощью специального ключа, установленного на передней панели ИУ (установить детектор на ключ и повернуть корпус детектора против часовой стрелки на 1,5 - 2,5 оборота). Извлечь из корпуса ИД-11 дер­жатель со стеклянной пластинкой (запрещается тро­гать стеклянную пластинку руками, она должна быть  чистой, допускается протирка ее батистом в случае загрязнения). Вставить перегрузочный детектор ПР в измерительное гнездо ИУ, а затем большим пальцем правой руки дослать его вместе с подвижным стака­ном до упора. Детектор вместе с подвижным стака­ном должен оставаться утопленным в измерительном канале: на передней панели регистратора должен вы­светиться указатель «Перегрузка», на табло могут появиться любые цифры. Снова надавить пальцем на детектор до упора и отпустить: детектор с подвижным •стаканом должен возвратиться в исходное положение. Извлечь его из измерительного гнезда, вставить в корпус и закрыть с помощью ключа, опять при этом «сворачивать корпус нужно по часовой стрелке до щелчка. После извлечения ИД-11 из измерительного гнезда на табло должно высвечиваться калибровочное  число (в противном случае это число устанавливается вращением ручки «Калибровка»).
