КЛАССИФИКАЦИЯ И ОБЩИЕ ПРИНЦИПЫ УСТРОЙСТВА ДОЗИМЕТРИЧЕСКИХ ПРИБОРОВ

  Дозиметрические приборы можно классифициро­вать по назначению, типу датчиков, измерению вида излучения, характеру электрических сигналов, преоб­разуемых схемой прибора. По назначению все приборы разделяются на сле­дующие группы.

  Индикаторы - простейшие приборы радиационной разведки; при помощи их решается задача обнаруже­ния излучения и ориентировочной оценки мощности дозы главным образом бета - и у-излучений. Эти при­боры имеют простейшие электрические схемы со све­товой или звуковой сигнализацией. При помощи инди­каторов можно установить, возрастает мощность дозы или уменьшается. Датчиком служат газоразрядные счетчики. К этой группе приборов относятся индика­торы  ДП-64.

Рентгенметры — предназначены  для  измерений мощности дозы рентгеновского или у-излучения.

Они имеют диапазон измерения от сотых долей рентгена до нескольких сот рентген в час (Р/ч).

  В качестве датчиков в этих приборах применяют ионизационные камеры или газоразрядные счет­чики.

  Такими приборами являются общевойсковой рентгенметр ДП-2. рентгенметр типа «Кактус», ДП-3, ДП-ЗБ. ДП-5А, Б и В и др.

  Радиометры  (измерители  радиоактивности) - применяются для обнаружения и определения степе­ни радиоактивного заражения поверхностей, оборудо­вания, оружия, обмундирования, объемов воздуха, главным образом альфа - и бета-частицами. Радиометрами возможно измерение и небольших уровней у-излучения.

  Дозиметры предназначены для определения сум­марной дозы облучения, получаемой личным составом за время прохождения в районе действия, главным образом у-излучения

  Индивидуальные дозиметры представляют собой малогабаритные ионизационные камеры или же  фотокассеты с пленкой.

Рис. Блок-схема устройства дозиметрических приборов

  Набор, который состоит из комплекта камер и зарядно-измерительного устройства, называют комп­лектом  индивидуального  дозиметрического  кон­троля.

  Комплектами индивидуальных дозиметров являются ДК-02, ДП-22В, ДП-24. ИД-1. ИД-11 и др. По типу датчиков можно различать приборы с примене­нием ионизационных камер, цилиндрических или тор­цовых газоразрядных, сцинтилляционных счетчиков и счетчиков на фотосопротивлениях.

По измерению вида излучения можно разделить приборы для измерения у-иэлучения, бета - и  альфа-частиц, нейтронного потока.

Дозиметрические устройства могут быть разделены на две группы.

К первой группе относятся приборы, в которых частицы или фотоны контролируемого излучения пре­образуются детекторами в последовательные корот­кие электрические сигналы (импульсы). В этой груп­пе электрическая схема выполняет функцию преобра­зования и усиления импульсов.

Ко второй группе относятся дозиметрические при­боры, в которых детектор преобразует воздействую­щее на него излучение в непрерывный постоянный ток. В этом случае электрическая схема служит для усиления и преобразования постоянного тока.

Почти все современные дозиметрические приборы работают на основе ионизационного метода. Основны­ми узлами приборов являются:

детекторы излучений как основные составные эле­менты датчиков, т. е. ионизационные камеры, газо­разрядные счетчики или сцинтилляторы;

электрическая схема преобразования импульсов;

измерительные или регистрирующие приборы (шкалы приборов отградуированы непосредственно в единицах тех физических величин, для которых пред­назначен прибор).

ИНДИКАТОР - СИГНАЛИЗАТОР ДП-64

Индикатор-сигнализатор ДП - 64 предназначен для постоянного радиационного наблюдения и оповещения о радиоактивной зараженности местности. Он рабо­тает в следящем режиме и обеспечивает звуковую и световую сигнализацию при достижении на местности мощности дозы излучения 0,2 Р/ч. Время срабатыва­ния сигнализации не превышает 3с.

Рис. Общий вид индикатора-сигнализатора ДП-64 :

1 - инструкция по пользованию прибором; 3 - сигнальная лампа; 3 — электромагнитный динамик; 4 - тумблер «Работа — контроль»; 5 — отсек «Предохранитель»;6 - тумблер питания;  7—датчик.

  Питается прибор от сети переменного тока с на­пряжением 127/220 В или от аккумулятора с напря­жением 6В. Прибор работоспособен в интервале температур от  -40 до +50 °С и при относитель­ной влажности окружающего воздуха до 98 %. Прибор готов к действию через 30с после вклю­чения.

  В комплект индикатора-сигнализатора ДП-64 вхо­дят прибор, техническое описание и инструкция по эксплуатации, формуляр, запасные части и принад­лежности. Датчик соединен с пультом сигнализации кабелем длиной 30 м. С помощью второго кабеля пульт присоединяется к источнику электрического питания;  этот кабель оканчивается вилкой для под­ключения к сети переменного тока и двумя вывода­ми (+, -) для присоединения к аккумуляторной ба­тарее.

  В датчике размещены детектор ионизирующих из­лучений - газоразрядный счетчик СТС-5 и контроль­ный радиоактивный препарат  90Sr.

Подготовка прибора к работе

Подготовка прибора к работе состоит из следую­щих последовательных приемов.

Вначале пульт сигнализации подключается к ис­точнику питания. При использовании аккумуляторной батареи выводы кабеля питания присоединяют к клеммам аккумулятора, соблюдая полярность.

Если индикатор-сигнализатор питается от сети пе­ременного тока напряжением 127/220 В,  то предо­хранитель в зависимости от напряжения сети уста­навливается в одно из двух положений, обозначен­ных внутри отсека предохранителя.

После этого вилка кабеля включается в сеть, тумблер «Вкл.— Выкл.» устанавливается в положе­ние «Вкл.», тумблер «Работа — контроль» переводит­ся в положение «Контроль». Если прибор исправен, срабатывают световой и звуковой сигналы.

Затем тумблер «Работа-контроль» переводится в положение «Работа», индикатор готов к работе.

РЕНТГЕНМЕТР ДП-3 (ДП-ЗБ)

Назначение и технические данные

Рентгенметр ДП-3 (ДП-ЗБ) предназначен для из­мерения мощности дозы излучения на местности при ведении радиационной разведки. Прибор устанавли­вается на подвижных объектах (автомобиль, танк, бронетранспортер, вертолет).

Диапазон измерений от 0,1 до 500 Р/ч разбит на четыре поддиапазона:

первый—от 0,1 до 1 Р/ч (по­ложение переключателя х1);

второй —от 1 до 10 Р/ч (положение переключателя х10); третий—от 10 до 100 Р/ч (положение переключателя х100); четвертый—от 50 до 500 Р/ч (положение переключа­

  Погрешность измерений составляет ±15% на первом поддиапазоне и ± 10% на остальных поддиапазонах.

  Прибор работоспособен в интервале температур от -40 до +50 °С и при относительной влажности до 98%.

  Источники питания - бортовая сеть с напряжени­ем (12 ± 1) В или (26 ±2)В.  Масса комплекта около 4,4 кг. Время подготовки прибора к работе 5 мин.  Комплект рентгенметра содержит измерительный пульт, выносной блок, соединительный кабель, кабель питания, крепежные скобы, запасное и вспомогатель­ное имущество, техническую документацию.

  Измерительный пульт рентгенметра ДП-3 состоит из - металлического корпуса, передней панели,  двух задних крышек — верхней и нижней. Крышки уплотнены резиновыми прокладками и закреплены невыпа­дающими винтами. На передней панели пульта расположены ручка переключателя, колодка фикси­руется на шесть положений - выключено («Выкл.»), проверка («Пр.»), х1, х10, х100, 500 - микроампер­метр, лампа световой индикации, патрон с лампой подсвета шкалы измерительного прибора и указателя положений переключателя, патрон с запасной лампой подсвета, предохранители, инструкция по пользова­нию прибором.

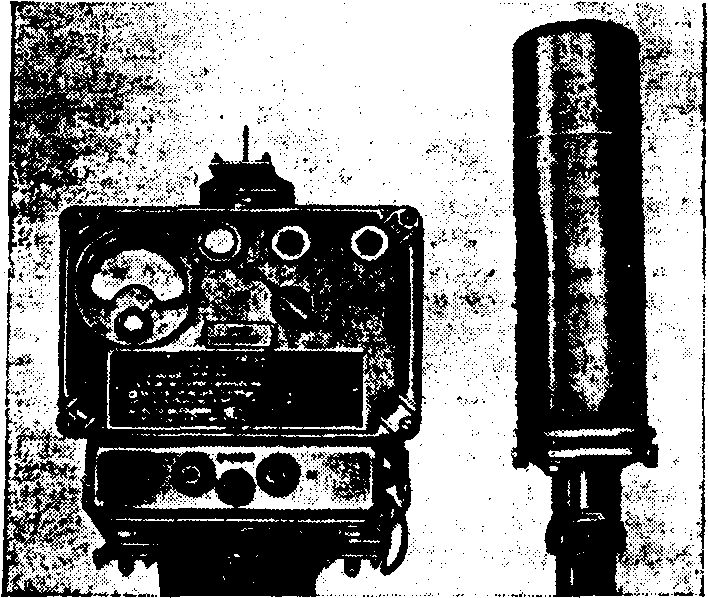

Рис.  Рентгенметр ДП-3Б

В нижней части корпуса закреплены две колодки: одна для соединения прибора с вынос­ным блоком, другая для подключения прибора к бор­товой сети. Пульт с помощью резиновых амортизато­ров, шпилек и гаек помещен в крепящие скобы, уста­навливаемые на подвижном объекте,

  В отличие от рентгенметра ДП-3 на передней па­нели измерительного пульта рентгенметра ДП-ЗБ (рис.) отсутствует патрон с запасной лампочкой, положение переключателя «Пр.» заменено на «Вкл.», между предохранителями помещена кнопка «Проверка».

  Выносной блок одинаков для обоих приборов. Он состоит из корпуса и цилиндрического кожуха, за­крепленного на корпусе четырьмя винтами.

  В походном положении выносной блок крепится внутри объекта с помощью скобы и амортизаторов.

Подготовка рентгенметра к действию слагается из проверки комплекта, внешнего осмотра прибора и принадлежностей, сборки прибора, подключения к цепи питания, проверки работоспособности.

  При внешнем осмотре измерительного пульта про­веряется герметичность крышек корпуса, защитного стекла микроамперметра, тиратрона, патронов, чет­кость фиксации положений переключателя, соответст­вие положений ручки обозначенным надписям, целост­ность лакокрасочного покрытия. При осмотре вынос­ного блока следует убедиться в отсутствии вмятин и его герметичности.

Завод-изготовитель выпускает рентгенметры для установки на объекты с бортовой сетью 26 В, в слу­чае первоначального монтажа прибора -  на объекте с бортовым напряжением 12 В. В последнем случае необходимо снять заднюю нижнюю крышку измери­тельного пульта и ручки двух тумблеров, расположен­ных в отсеке, перевести из положения 26 В в поло­жение 12 В, после чего заднюю крышку установить на прежнее место, в основной и запасной патроны ввер­нуть лампочки подсвета шкал А-22, рассчитанные на 12 В. Затем следует соединить кабелем измеритель­ный пульт с выносным блоком и кабелем питания подключить измерительный пульт к колодке бортовой сети, соблюдая полярность; провод с наконечником, имеющийся на пульте, закрепить на корпусе объекта.
