5.В диметрической проекции размеры уменьшаются в два раза по оси:

       а) Y;

       б) Х;

       в) Z.

Часть В

1. Соотнесите изображение и способ проецирования:



       1) косоугольное;

       2) центральное;

       3) прямоугольное.

2. Соотнесите изображение проекции предмета, обозначенной цифрой с направлением проецирования, обозначенным буквой:

3. Выберете правильное обозначение осей в диметрической проекции:

а)    б)   в)

4.В прямоугольной изометрической проекции угол между аксонометрическими осями составляет:

       а) 30 градусов;

       б) 45 градусов;

       в) 90 градусов;

       г) 120 градусов.

5. Во фронтальной диметрической проекции угол между осями Х и У составляет:

       а) 30 градусов;

       б) 45 градусов;

       в) 90 градусов;

       г) 120 градусов;

       д) 135 градусов.

Часть С

Дополните изображение детали, выполненной в диметрической проекции:

Раздел IV. Способы проецирования.

Задание

Руководствуясь аксонометрической проекцией детали, постройте на модульной сетке ее фронтальную, горизонтальную и профильную проекции.

  Раздел IV. Способы проецирования.

Проецирование на три плоскости проекций

Задание№1

Руководствуясь аксонометрической проекцией детали, дополните чертеж недостающими линиями. При дочерчивании чертежа можно использовать кальку, или другой прозрачный материал.

  Угольник

Раздел IV. Способы проецирования

Проецирование на три плоскости проекций

Задание№2

Руководствуясь фронтальной и горизонтальной проекциями детали, дополните ее профильную проекцию недостающими линиями.

Опора

Раздел V. Чтение и выполнение чертежей деталей

Задание

Мысленно поверните и установите элемент 1 заштрихованной гранью на элемент 2 на место, выделенное тоном. Полученную форму считайте как единое целое. На заданной модульной сетке выполните эскиз детали.



Графические преобразования.

Раздел V. Чтение и выполнение чертежей деталей.

Тест по темам «Расположение видов на чертеже», «Проекции точек, ребер граней», «Проекция группы геометрических тел»

1.Впишите названия геометрических тел в таблицу.

2. Расставьте буквенные обозначения проекций точек на чертеже детали, отмеченных на наглядном изображении.

3.Напишите номера видов сверху, которые соответствуют виду спереди: ________.

4. Напишите номера видов сверху, соответствующие главным видам деталей: А _______,

Б ________.

5. Напишите, какой вид сверху соответствует чертежу: _______.

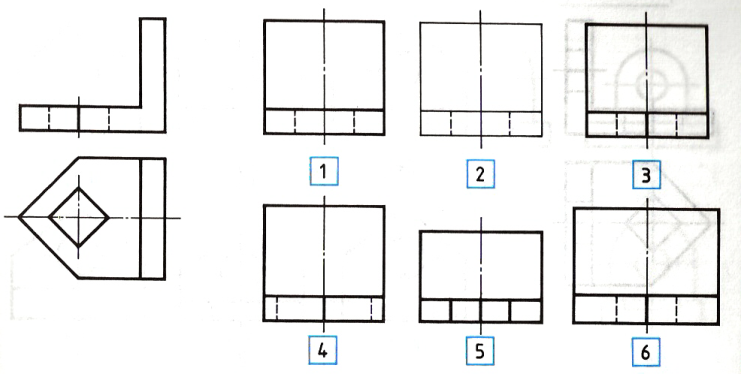

6. Используя чертежные инструменты, определите и напишите, какой вид слева соответствует чертежу детали _____.

7. Напишите номер рационально выполненного чертежа детали, представленной на аксонометрической проекции _____.

9 Класс

Раздел VI. Сечения и разрезы

Тест №1 по теме «Сечения»

Сечение – это изображение ________________, полученной при _______________ рассечении детали ________________. В сечении показывают только то, что _________________ в _______________ плоскость. Сечение всегда передает _______________ строение детали. Сечения бывают _________________ и ____________________. Фигура сечения выделяется ______________________, которая видоизменяется в зависимости от ___________________, из которого выполнена деталь. Если сечение расположено на продолжении секущей плоскости, которая изображается ____________________ линией, сечение ___________ __________________. Секущая плоскость изображается ________________ _______________ с указанием стрелками направления _______________ и ______________ буквами русского алфавита. Сечение обозначается, если оно расположено ________ _______________ _________________. Фигуры сечений металлических деталей выделяются _______________, направленной под углом _____ к _____________ надписи чертежа. Фигуры сечений деталей из пластмасс выделяют ______________ в ____________ направлениях. Угол наклона –  _____; расстояние между линиями – ___________. Толщина линий штриховки фигур сечений – ______________.

Тест №2. по теме «Сечения и разрезы.»

Что такое вид?
а) это изображение стороны, обращенной к наблюдателю.
б) видимой части поверхности предмета
в) это процесс построения проекции предмета.

Что называется главным видом?
а) изображение полученное на профильной плоскости проекций.
б) изображение, полученное на фронтальной плоскости проекций
в) изображение, полученное на горизонтальной плоскости проекций
Сечение на чертеже может быть выполнено способом:
а) наложенным  б) вынесенным  в) начерченным
г) профильным  д) простым  е) в разрыве
Как выделяют сечения.
а) линией видимого контура.
б) штриховой линией под углом 40°
в) тонкой сплошной линией под углом 45°
Какой линией обозначается сечение на чертеже.
а) основной сплошной толстой.  б) основной сплошной тонкой
в) штриховой  г) разомкнутой.
Разрез - это
  а) геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью
  б) геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью и все то, что находится перед секущей плоскостью
  в) геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью и  все то, что находится за секущей плоскостью

Какие вы знаете разрезы?

Назначение разреза

С каким разрезом объединяют главный вид детали
Как называется разрез, образованный плоскостью,
  параллельной горизонтальной плоскости проекции
Как обозначают в разрезах и сечениях
1. Металл  2. Пластмассу  3. Резину  4. Древесину

А)  Б)  В)  Г)

Как располагаются разрезы в проекционной связи?
1. Главный вид.  2. Вид сбоку  3. Вид сверху.
а). Профильный разрез
б). Фронтальный разрез
в). Горизонтальный разрез

Какой линией ограничивается местный разрез?
а) линией видимого контура.  б) штриховой линией
в) тонкой сплошной линией  г) волнистой линией
д) разомкнутой
В каких случаях на чертеже соединяют
  половину вида и половину разреза?
а). Когда с осью симметрии совпадает линия контура.
б). Когда разрез располагают справа от осевой линии.
в). Когда фигура симметричная.
С какой стороны от вертикальной оси симметрии
  изображается половина вида, а с какой – половина разреза
а) половина вида справа, а разрез -  слева
б) половина вида слева, а разрез -  справа
К сложным разрезам относятся

а) фронтальный  б)  ступенчатый  в) горизонтальный

г)  ломаный  д) профильный

Тест №3 по теме «Разрезы и сечения».

  1.контур наложенного сечения обводят:

  А) сплошной тонкой линией

  Б) сплошной толстой основной линией.

2. контур вынесенного сечения обводят:

       А) сплошной тонкой линией

  Б) сплошной толстой основной линией

3.металы и их сплавы штрихуют:

А) наклонной тонкой линией под углом 45

Б) сетчатой штриховкой

4. толщина разомкнутой линии равна:

А) толщине линий контура деталей

Б) половине толщины линий контура деталей

В) полторы толщины линий контура деталей

5. если вынесенное сечение симметрично и располагается на продолжении секущей, то секущую плоскость и соответствующее сечение

               А) обозначают

               Б) не обозначают
