Примерами работы с пережатием являются: работа ЖКМ при регулировании ее производительности дросселированием на нагнетании; работа жидкостно-кольцевого вакуумного насоса на пусковом режиме, когда давление на его всасывании постепенно снижается от атмосферного до pвс; работа жидкостно-кольцевого компрессора, подающего сжатую рабочую среду в замкнутую емкость постоянного объема, когда давление в ней становится выше расчетного давления pн и др.

НЕ нашли? Не то? Что вы ищете?

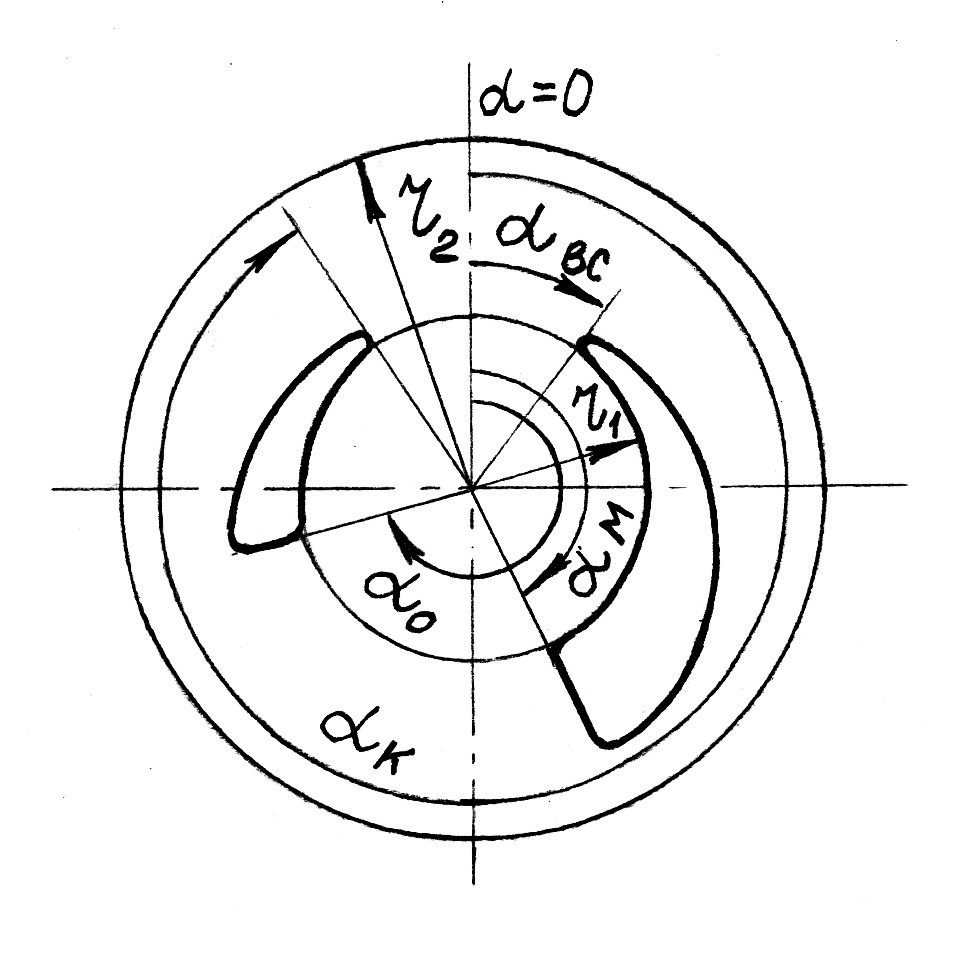

Нерасчетные режимы работы ЖКМ могут возникать при неправильно выбранном угле закрытия всасывающего окна αм или угле открытия нагнетательного окна αо (рис. 3). При угле , где z – число лопаток рабочего колеса, объем рабочей ячейки, отсоединившейся от всасывающего окна, продолжает некоторое время увеличиваться с уменьшением давления находящейся в ней рабочей среды до величины, меньшей pвс [4]. В результате процесс сжатия начинается с давления, меньшего расчетного pвс, и машина работает с недожатием, хотя и создает расчетное наружное отношение давлений Пн из-за принудительного характера газораспределения. Режим работы с недожатием имеет место и при меньшем угле открытия нагнетательного окна αо, чем расчетный угол сжатия αсж, соответствующий достижению машиной отношения давлений Па=Пн (при работе ЖКМ на расчетном режиме αо=αсж). Режим работы ЖКМ с пережатием возникает, когда угол открытия нагнетательного окна αо больше расчетного угла сжатия αсж, при котором внутреннее и внешнее отношения давлений одинаковы. При угле закрытия нагнетательного окна в рабочей ячейке более поздно начинается процесс обратного расширения, причем с большего давления пережатия в “мертвом” объеме, превышающего давление pн. Это приводит к возникновению пульсаций давления в процессе обратного расширения и в нагнетательном тракте машины, снижающих эффективность работы отделителя жидкости или газосборника и сопровождающихся появлением шума и вибраций. В связи с этим жидкостно-кольцевой вакуумный насос модификации ВВН1 [5] может достаточно эффективно работать в качестве жидкостно-кольцевого компрессора модификации ВК и, наоборот, компрессор ВК может заменить вакуумный насос ВВН1, поскольку у этих машин близки расчетные отношения давлений Пн и формы окон. Но с жидкостно-кольцевым вакуумным насосом модификации ВВН2 такая взаимозаменяемость уже будет энергетически малоэффективной, поскольку его расчетное наружное отношение давлений Пн выше и угол открытия нагнетательного окна αо у него значительно больше, чем у машин ВВН1 или ВК. В результате замена машин ВВН1 или ВК машиной ВВН2 приведет к тому, что она будет работать с пережатием, а обратная замена приведет к работе машины ВВН1 или ВК в режиме с недожатием.
