начальная просадочная влажность - эта минимальная влажность, при которой в просадочных грунтах от вертикальных напряжений или начинают проявляться просадочные свойства . Используется в случаях неполного водонасыщения грунтов при экранировании застраиваемой площадки, капиллярного подъема влаги, медленной инфильтрации поверхностных вод, замачивания (увлажнения) грунтов через маловодопроницаемый экран из уплотненного глинистого грунта.

6.1.3. Специфическими характеристиками площадок, сложенных просадочными грунтами являются:

тип грунтовых условий по просадочности, который подразделяется на:

I тип грунтовых условий, в которых возможна в основном просадка грунтов от внешней нагрузки, а просадка грунтов от собственного веса отсутствует или не превышает 5 см;

II тип грунтовых условий, в которых помимо просадки грунтов от внешней нагрузки возможна их просадка от собственного веса и величина ее превышает 5 см;

величина просадочной толщи , определяемая от существующей или спланированной (срезкой либо подсыпкой) поверхности до кровли непросадочного слоя грунта, для которого ;

величина возможной просадки грунта от его собственного веса в пределах просадочной толщи до или после выполнения вертикальной планировки.

6.1.4. Основания, сложенные просадочными грунтами при I типе грунтовых условий характеризуются следующими параметрами:

степенью изменчивости сжимаемости основания ;

средним значением модуля деформации просадочного грунта или средней осадкой основания, ;

максимальной осадкой ;

относительной разностью деформации основания ;

коэффициентом жесткости основания при сжатии C.

Примечания. 1. Степень изменчивости сжимаемости основания определяют отношением наибольшего значения усредненного по глубине модуля деформации просадочных грунтов при их природной влажности к наименьшему значению при полном водонасыщении в пределах плана расположения здания или сооружения.

2. Среднее значение модуля деформации просадочных грунтов основания в пределах плана здания или сооружения определяют по следующей формуле: .

3. Средняя деформация основания здания или сооружения определяется суммой величин осадки и просадки и площадью фундамента , т. е. .

6.1.5. При проектировании зданий и сооружений, возводимых на просадочных грунтах при II типе грунтовых условий, необходимо учитывать следующие виды деформаций (рисунки 6.1 и 6.2):

просадку как от собственного веса грунта , так и от внешней нагрузки ;

горизонтальные перемещения земной поверхности и основания в пределах криволинейных частей просадочной воронки;

относительные горизонтальные деформации растяжения или сжатия ;

наклон и кривизну земной поверхности или основания;

дополнительную осадку в пределах зоны дополнительного сжатия подстилающих просадочную толщу непросадочных грунтов, происходящую за счет изменения напряженного состояния и влажности грунтового массива;

деформации склонов в результате потери их устойчивости.

d - глубина заложения фундамента; - просадочная толща;

- верхняя (деформируемая) зона просадки от нагрузки

фундамента; - нижняя зона просадки от собственного

веса грунта; - то же, с учетом дополнительной нагрузки;

- нейтральная зона; - то же, с учетом дополнительной

нагрузки; - зона дополнительного сжатия подстилающего

грунта ; 1 - вертикальные напряжения от собственного

веса грунта природной влажности и сложения; 2 - суммарные

вертикальные напряжения - от внешней нагрузки

и собственного веса грунта; 3 - изменения с глубиной

начального просадочного давления ; 4 - дополнительные

вертикальные напряжения - за счет повышения влажности,

уплотнения просадочного грунта и т. п.; 5 - то же,

- при дополнительной нагрузке на грунты основания

от: веса планировочной насыпи; равномерно распределенной

нагрузки здания или сооружения; полов 1-го этажа и т. п.;

r - расчетная длина криволинейного участка просадки

грунта

Рисунок 6.1. Схема к расчету просадок основания фундаментов

А - линейный источник замачивания; Б - площадной источник

замачивания; а - поперечный разрез зоны увлажнения;

б - кривая просадки поверхности грунта; в - кривые

наклонов (4) и кривизны (5) поверхности; г - кривые

горизонтальных перемещений поверхности грунта;

1 - положение земной поверхности; 2 - площадь замачивания;

3 - нижняя граница растекания воды; - ширина замачиваемой

площади; - ширина горизонтального участка просадки;

- угол растекания воды; - просадочная толща;

r - расчетная длина криволинейного участка просадки

от собственного веса грунта; b - ширина зоны растекания

воды; - наклон земной поверхности; - горизонтальные

перемещения земной поверхности; I и II - зоны

соответственно разуплотнения и уплотнения грунта;

- ширина зон уплотнения и разуплотнения грунта

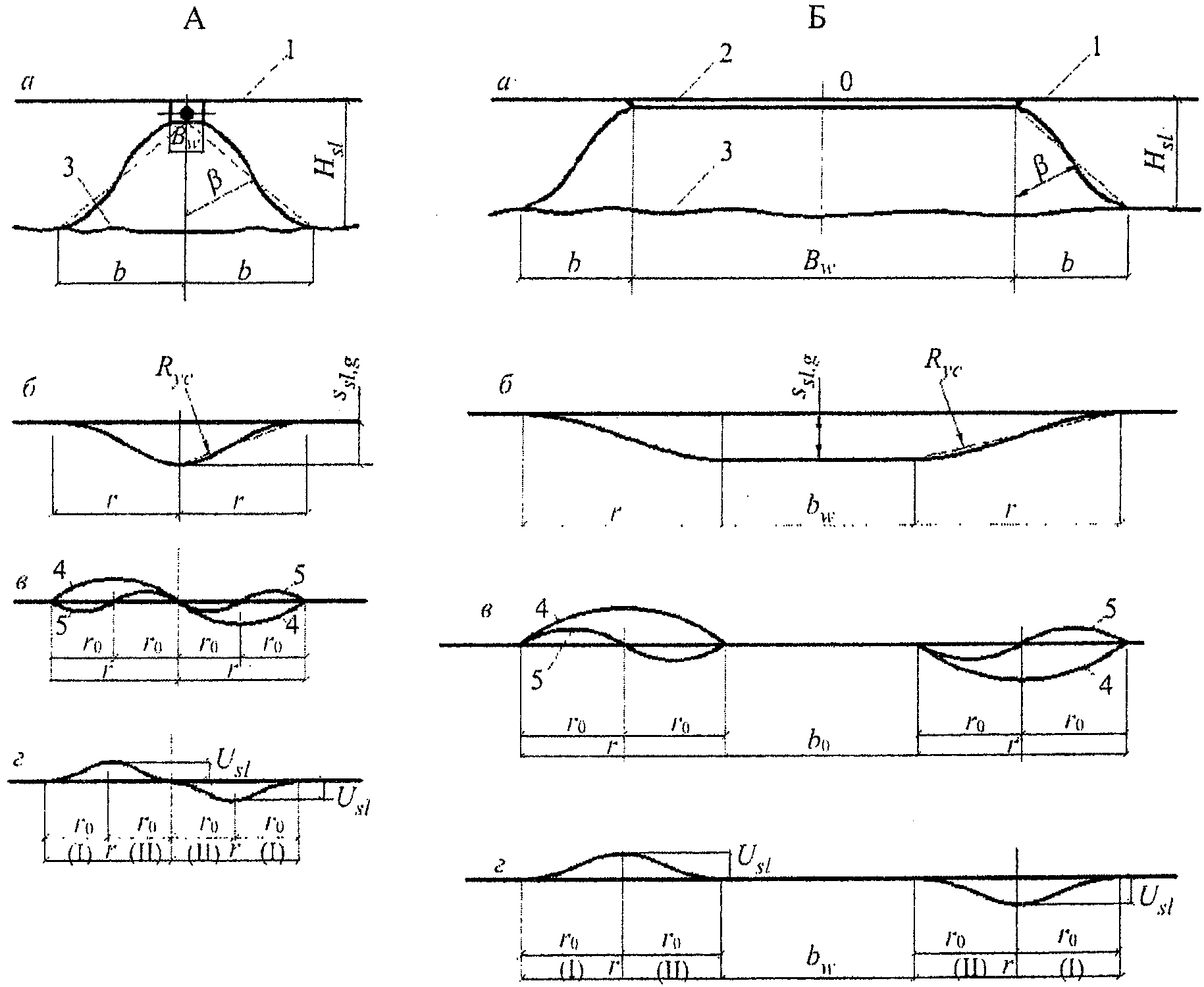

Рисунок 6.2. Характер развития просадочных деформаций

на поверхности замачиваемого грунта при его просадке

от собственного веса

6.1.6. Расчетной характеристикой оснований при расчете конструкций зданий и сооружений на просадочных грунтах со II типом грунтовых условий, наряду с приведенными в 6.1.4, 6.1.5, также является радиус кривизны , вычисляемый по И.19
