Если удалить катушку из магнитного поля или сделать поле равным О, выключив обмотку электромагнита, то, как известно из теории прибора, стрелка переместиться на угол Дб, который связан с измеряемым поток следующим соотношением:

где Ш0 - константа измерительного механизма;

P1 - коэффициент воздушного успокоения;

r - активное сопротивление рамки прибора и измерительной катушки.

Сопротивление измерительной катушки должно выбираться достаточно малым (граничное значение указывается в паспорте прибора), чтобы Р1r было во много раз меньше Ш02 и тогда уравнение шкалы приобретет вид:

В этом случае цена деления (или, как иногда называют постоянная веберметра) оказывается равной Ш0 и не зависит от сопротивления цепи. Значение постоянной веберметра указывается в паспорте. Периодически оно должно проверяться.

Один из способов проверки состоит в следующем. К зажимам веберметра подключается вторичная обмотка воздушного трансформатора, по первичной обмотке которого протекает ток I. Ток I размыкают и при этом стрелка прибора смещается на угол Дб. Как известно, постоянная прибора будет равна:

где М-коэффициент взаимной  индукции  между  обмотками  воздушного трансформатора.

7.3. Описание лабораторной установки.

Лабораторная установка содержит следующие элементы:

- милливеберметр типа М 119, имеющий по паспорту цену деления 1·10-4 вебервитка на деление,

- воздушный трансформатор для определения постоянной веберметра;

- магнитопровод прибора магнитоэлектрической системы, в воздушном зазоре которого производится измерение индукции магнитного поля;

- измерительная рамка с некоторым числом витков, необходимая для измерения индукции;

- трансформатор со стальным сердечником, используемый для определения начальной характеристики намагничивания стали.

По мере надобности используются источник питания: постоянного тока УИП-2 (выход 20 - 300 В), переменного тока - 220 В. Необходимы также: реостат на 5000 Ом; 0,2 А; миллиамперметры постоянного и переменного тока в вольтметр переменного тока.

Воздушный трансформатор W1 W2 укреплен на панели № 1 (рис.7.1), содержащей также: токоограничивающие сопротивления R = 3000 Ом, переключатель Пк для изменения направления тока в первичной обмотке воздушного трансформатора и конденсатор С =1000 пФ для уменьшения искрения на контактах переключателя.

Параметры воздушного трансформатора следующие: первичная обмотка W1 = 3000 витков, d = 12 мм, сопротивление 1450 Ом. Допустимый ток первичной обмотки не более 50 мА. Вторичная обмотка: W2 = 100 витков, d = 0,3 мм, сопротивление 8 Ом.

На этой панели укреплена магнитная система магнитоэлектрического и измерительного механизма и рамка для измерения индукции в воздушном зазоре этой системы. Выходные зажимы рамки 3-3’.

Трансформатор со стальным сердечником установлен на панели № 2 (рис. 7.2). Первичная обмотка трансформатора содержит 1650 витков, диаметр провода 0,29 мм, активное сопротивление 60 Ом Вторичная обмотка - 10 витков провода того же диаметра, сопротивление 0,5 Ом. Индуктивность первичной обмотки около 20 Гн. Вместе с емкостью С1 = 2 мкф и сопротивлением R1 = 300 Ом эта индуктивность образует колебательный контур. Поэтому при разрыве постоянного тока I1 в первичной обмотке с помощью выключателя Пк1. совпадение тока в обмотке до нуля происходит в колебательном режиме, и сердечник трансформатора размагничивается.

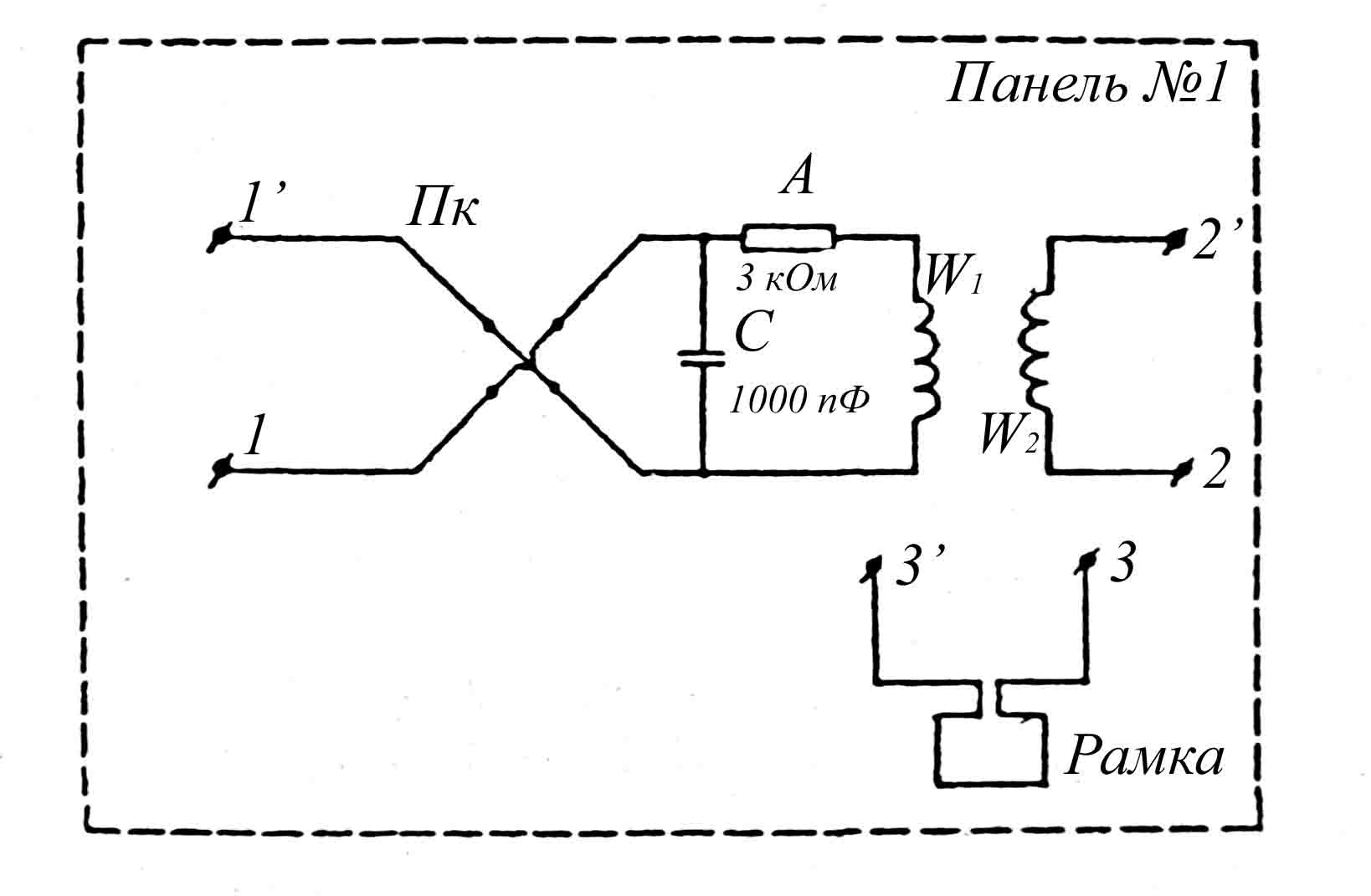

Рис.7.1. Панель с воздушным трансформатором

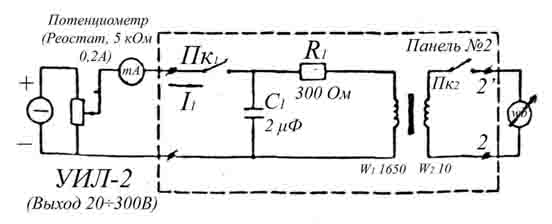

Рис.7.2. Панель трансформатора со стальным сердечником

7.4. Задания и методические указания.

1. Определить  коэффициент  взаимоиндукции  между  обмотками  воздушного трансформатора.

Указания к п.1.

Для этого собираем схему (рис.7.3.). Измерив ток в первичной обмотке I1, и напряжение на выходе и вторичной обмотки U2 найдем коэффициент взаимоиндукции М по формуле

(w = 314; ответвлением тока в шунтирующую емкость С = 1000 пФ можно пренебречь).

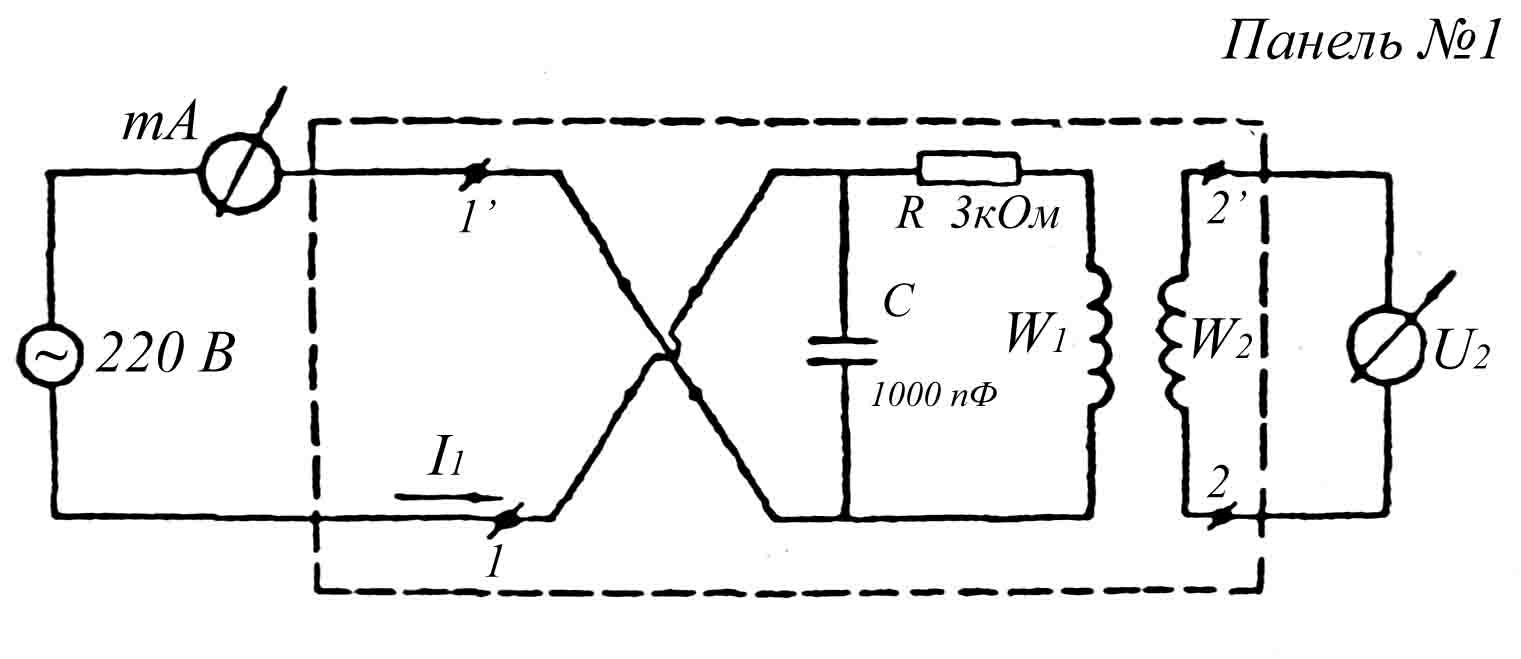

Рис.7.3. Схема для определения коэффициента взаимной индукции между обмотками воздушного трансформатора.

а)        Измеритель тока I1 подобрать, исхода из того, что I1≈0,05 А.

б)        Измеритель вторичного напряжения U2 должен иметь шкалу с номинальным напряжением не более 1,5 В. Внутреннее сопротивление прибора должно  быть во много раз больше полного сопротивления вторичной обмотки (около 10 Ом), то есть не менее нескольких кОм.

в) При измерениях U2 прибором, показывающим средневыпрямленное значение напряжения переменного тока, надо перейти от среднего значения к действующему.

2. Определить постоянную веберметра.

Указания к п. 2.

Для определения постоянной веберметра соберем схему (рис. 7.4.). Установим некоторое значение тока I1, в первичной обмотке воздушного трансформатора. Затем с Помощью переключателя Пк, изменим направление этого тока и измерим в делениях шкалы отклонение стрелки веберметра Дб1. Постоянная веберметра определяется по формуле:

где М - коэффициент взаимоиндукции между обмотками воздушного трансформатора.

Напряжение УИП установить равным 150 В, движок реостата поставить в нижнее положение (то есть на минимум выходного напряжения).

Переключатель веберметра поставить в положение "корректор", установить стрелку в среднее положение и перевести переключатель в положение "измерение".

Повышая ток I1 с помощью  входного  потенциометра  и манипулируя переключателем Пк, довести значение Дб1 до величины, не меньшей 20-30 делений (при малых Дб1 постоянная веберметра определится с малой точностью).

3. Определить индукцию в воздушном зазоре магнитопровода магнитноэлектрического измерительного механизма.

Указания к п. З.

Для определения индукции в зазоре присоединим к клеммам веберметра b измерительную рамку (клеммы 3-3' на панели №1). Параметры рамки следующие:

число витков Wi = 20;

сопротивление 60 Ом;

площадь сечения Sсредн. = 2,08 см.

С помощью корректора установим стрелку веберметра в нулевое положение, переведем переключатель в положение "измерение" и вдвигаем рамку в воздушный зазор магнитопровода.

Измерив отклонение б найдем потокосцепление:

(Ф - поток,  пронизывающий  рамку;  Ш-постоянная  веберметра). Полагая магнитное поле в зазоре равномерным, найдем индукцию Bx

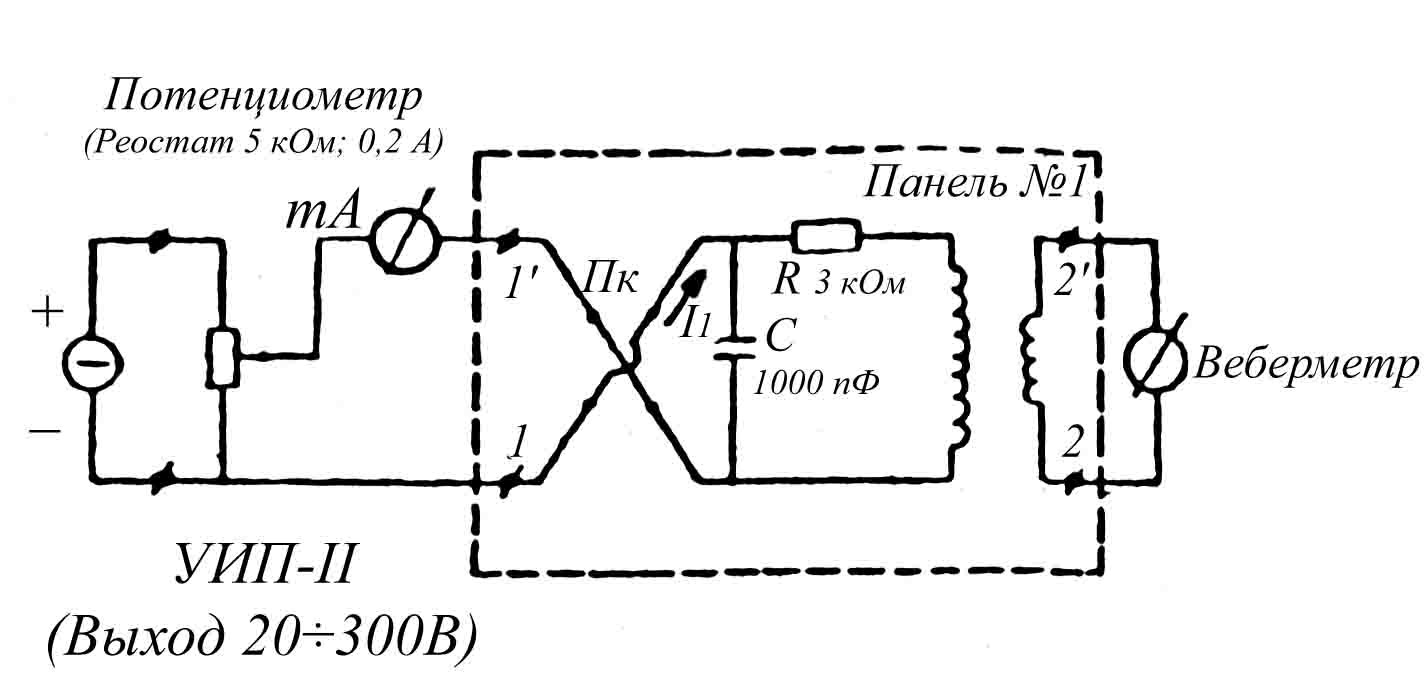

Рис.7.4. Схема для определения постоянной веберметра.

4. Снять и построить начальную характеристику намагничивания стального сердечника трансформатора.

Указания к п.4.

а)         соберем схему в соответствии с рис.7.2. Напряжение на выходе УИП-2 установим около 20 В;

б) выключим веберметр выключателем Пк2. Включим Пк1 и с помощью
внешнего потенциометра (собранного на реостате 5000 Ом, 0,2 А) установим ток I1 = 5 мА;

Установим переключатель веберметра в положение "корректор", установим стрелку на нулевую отметку, поставим переключатель в положение "измерение";

в) включим веберметр (Пк2) я выключим ток (Пк1). Сделаем первым отсчет показаний веберметра при данном токе I1;

г)         включим снова ток I1, установим стрелку на нуль. Сделаем второй отсчет при том же токе I1, размыкая Пк1;

д) выключим веберметр, включим Пк1 и с помощью внешнего потенциометра установим следующее, большее значение тока I1 (10 мА).

Поступая дальше в соответствии с пунктами (б), (в) и (г), сделаем два отсчета по веберметру этого нового значения I1. Аналогичные измерения нужно произвести также для значений I1: 15, 20, 25, 30. 40, 50, 60, 70, 80 (мА). Показания веберметра дают возможность определить величину магнитного потока, сцепленного с вторичной обмоткой трансформатора (подавляющая часть этого потока замыкается через сердечник) при каждом значения тока I1. Это позволит определить искомую зависимость индукции в сердечнике от магнитодвижущей силы.

При определении магнитодвижущей силы следует принять длину средней линии сердечника 14 см, а при определении индукции принять сечение стали равным 6 см2.

7.5. Указания.

Для повышения тока I1 следует по мере надобности увеличивать выходное напряжение на УИП-2 до 50 или 100 В, однако в основном регулирование этого тока должно производиться внешним потенциометром. (Слишком частое использование регулятора напряжения УИП-2 приводит к его преждевременному износу). Если при первом отсчете по веберметру (I1 = 5 мА) окажется, что стрелка прибора отклоняется влево от нуля, следует переключить полярность проводов на приборе и проводить измерения в соответствия с вышеприведенными указаниями, начиная с пункта (б).

После окончания работы переключатель веберметра следует поставить в положение "арретир".

3. Оценить погрешность определения индукции в сердечнике, вносимую тем обстоятельством, что измерительная обмотка W2 намотана поверх первичной и, следовательно, магнитный поток, измеряемый веберметром, представляет собой сумму потока рассеяния первичной катушки и потока в сердечнике.

Расчетное значение индуктивности рассеяния первичной обмотки L = 2·102 Гн.

Искомая относительная погрешность может быть оценена по выражению:

где  Ф1 - значение потока, измеренное при токе I1;

  ФS - поток рассеивания первичной обмотки.

Литература.

1.  , , Скугоров электрических величин. – М.: Энергоатомиздат, 1990
