Опытный технологический процесс укладки объемной георешетки № к229ц-08 (стр. 3 )

При работе путевых машин по очистке балласта, хоппер-дозаторных вертушек, электобалластеров, выправочно-подбивочно-отделочных, рихтовочных, балластоуплотнительных машин, динамических стабилизаторов, должны выполняться требования безопасности в соответствии с инструкциями по их эксплуатации и Правил ЦП-652 п. п.2.4.4-2.4.9; 2.4.12. Ремонт земляного полотна и его элементов - кюветов, откосов выемок и насыпей, водоотводных канав, дренажей и других устройств должен выполняться по типовым или индивидуальным проектам производства работ, в которых должны быть предусмотрены конкретные меры безопасности и с соблюдением требований мер безопасности в соответствии с Правилами ЦП-652 п. п. 2.5.2-2.5.4; 2.5.8;2.5.9;2.5.14.

6.2.9. При ремонте пути на электрифицированных участках должны
соблюдаться «Правила электробезопасности для работников железнодорожного транспорта на электрифицированных железных дорог» ЦЭ-346 от 22.05.95 г.

Все работы на электрифицированных участках должны быть организованы так, чтобы исключить возможность приближения людей и используемых ими ручных инструментов к находящимся под напряжением и неогражденным проводам или частям контактной сети и воздушных линий на расстояние ближе 2 м, а также
прикосновение к электрооборудованию как непосредственно, так и через какие-либо предметы.

При работе путевых машин (путеукладчиков, щебнеочистительных,
выправочно-подбивочно-рихтовочных, электробалластеров, стреловых кранов)на участках постоянного и переменного тока напряжение в контактной сети должно быть снято на весь период работ, а контактная сеть заземлена.

Все работы должны выполняться в соответствии с требованиями правил ЦП-652 п. п.2.7.1.-2.7.6, 2.7.8., 2.7.9, 2.7.11 -2.7.17, 2.7.20.

Путевые машины, агрегаты, оборудование и инструменты, применяемые при выполнении работ в соответствии с технологическим процессом, должны отвечать требованиям  Правил  ЦП-652  п. п.4.2-4.5;  4.7-4.9;  4.16,4.21;  4.29,4.30;4.34.

7. Ведомость затрат труда по техническим нормам (фронт работ 1000 м).

№ п/п	Наименование работ	Измери тель	Объем работ	Норма оперативного времени на измеритель	Затраты труда, чел- мин	Кол. рабоч их, чел.	Продолжительность работы, мин	Примечай ие
				затраты труда, чел-мин	на работу машин, маш-мин	на работу	на работу с учетом пропуска поездов		рабочих	машин
1	2	3	4	5	6	7	8	9	10	11	12
1	Подготовка места для зарядки щебнеочистительной машины ЩОМ-1200	место	1	312	-	312	390	10	39	-	м. п.
2	Зарядка щебнеочистительной машины ЩОМ-1200	зарядка	1	552	24	552	596	23	26	26	4 м. п. 19 маш.
3	Вырезка слоя загрязненного балласта машиной ЩОМ-1200 на глубину 60 см (с отводами) с погрузкой в составы для засорителей	м3	4930	1,38	0,060	6803	7348	23	319	319	4 м. п. 19 маш.
4	Разрядка щебнеочистительной машины ЩОМ-1200	разрядка	1	552	24	552	690	23	30	30	4 м. п. !9 маш.
5	Выгрузка георешетки с платформы краном МПТ на обочину зем. полотна(по 2 секции)	пакет	63	12,192	3,048	768	830	4	207	207	2 м. п. 2 маш.
6	Демонтаж рельсошпальной решетки	звено	40	42	2	1673	1807	18	100	100	14 м. п. 4 маш

7	Укладка объемной георешетки (растягивание двух полос георешетки в длину, закрепление штырями)	12.5 м	80	46,3	4,63	3704	4000	10	400,	-	10 м. п.
8	Засыпка участка георешетки из состава СЗ для установки автогрейдера (длиной 9 м на ширину 5 м)	м	4	2,07	0,23	8,28	9	9	1	-	9 м. п.
9	Разравнивание и уплотнение балласта ручными виброплитами на участке установки автогрейдера	м2	45	0,24	0,12	10,8	12	2	6	-	2 м. п.
10	Засыпка георешетки из концевого вагона состава СЗ	м3	675	1,26	0,14	850,5	919	9	-	102	9 маш.
11	Разравнивание выгруженного балласта автогрейдером	м	1000	0,093	0,093	93	100	1	-	100	1 маш.
12	Уплотнение балласта виброкатками	м	1000	0,186	0,093	186	201	2	-	100	2 маш.
12	Укладка рельсошпальной решетки	звено	40	41,28	2,064	1651	1783	20	89	89	16 м. п. 4 маш
13	Выгрузка щебеночного балласта на концы георешетки из ХДВ	м3	225	0,96	0,24	216	233	4	со	со	2 м. п 2 маш.
14	Уплотнение балласта, выгруженного на концы георешетки ручными виброплитами	1	1000	0,6	0,12	600	648	5	130	130	4 м. п. 1 маш.
15	Выгрузка 1-ого слоя щебеночного балласта фракции 25-60 мм	м3	1400	0,84	0,14	1176	1270	6	212	212	2 м. п. 4 маш.
16	Подъемка пути электробалластером	км	1,3	64,5	21,5	84	91	3	30	маш.
17	Приведение машины ДСП в рабочее положение	приведение	1	15,64	7,82	16	17	2	-	123	2 маш.
18	Стабилизация балластного слоя дсп	км	1,3	156,8	78,4	204	220
19	Приведение машины ДСП в транспортное положение	приведение	1	8,8	4,4	9	10
20	Выгрузка 2-ого слоя щебеночного балласта фракции 25-60 мм из хоппер-дозаторов	м3	1200	0,84	0.14	1008	1089	6	181	2 м. п. 4 маш.
21	Подъемка пути электробалластером	км	1,3	64,5	21,5	84	91	3	30	3 маш.
22	Приведение машины ВПР-02 в рабочее положение	привед.	1	16,38	5,46	16	18	3	-	123	3 маш.
23	Выправка и рихтовка пути со сплошной подбивкой шпал машиной ВПР-02	шпала	2434	0,1281	0,0427	312	337
34	Приведение машины ВПР-02 в транспортное положение	привед.	1	12,42	4.14	12	16
25	Приведение машины ДСП в рабочееположение	приведение	1	15,64	7,82	16	17	2	-	123	2 маш.
26	Стабилизация балластного слоя ДСП	км	1,3	156,8	78,4	204	220
27	Приведение машины ДСП в транспортное положение	приведение	1	8,8	4,4	9	10
28	Выгрузка 3-его слоя щебеночного балласта фракции 25-60 мм из хоппер-дозаторов	м3	1080	0,84	0,14	907	980	6	163	163	2 м. п. 4 маш.
29	Подъемка пути электробалластером	км	1,3	64,5	21,5	84	91	3	30	3 маш.

30	Приведение машины ВПР-02 в рабочее положение	привед.	1	16,38	5,46	16	18	3	-	123	3 маш.
31	Выправка и рихтовка пути со сплошной подбивкой шпал машиной ВПР-02	шпала	2434	0,1281	0,0427	312	337
32	Приведение машины ВПР-02 в транспортное положение	привед.	1	12,42	4,14	12	13
33	Приведение машины ДСП в рабочее положение	приведен.	1	15.64	7,82	16	17	2	-	123	2 маш.
34	Стабилизация балластного слоя ДСП	км	1.3	156,8	78,4	204	220
35	Приведение машины ДСП в транспортное положение	приведен.	1	8,8	4,4	9	10
36	Приведение планировщика балласта ПБ в рабочее положение	привед.	1	14.94	4.98	15	16	3	-	48	3 маш.
37	Оправка балластной призмы планировщиком балласта	км	1	105	35	105	ИЗ
Приведение планировщика балласта ПБ в транспортное положение	привед.	1	12,06	4,02	12	13
Итого	чел-час	22821	24647
1	7.1.2. Заключительные работы (после укладки и сварки плетей).
2	Выгрузка щебеночного балласта из хоппер-дозаторов	м3	120	0,56	0,14	67	73	4	18	18	2 м. п. 2 маш.
3	Приведение машины Дуоматик в рабочее положение	привед.	3	15,36	3,84	46	50	4	-	171	4 маш.
4	Выправка пути в плане и профиле машиной Дуоматик	шпала	2434	0,22	0,055	535	578
5	Приведение машины Дуоматик в транспортное положение	привед.	3	17,52	4,38	53	57

6	Приведение машины ДСП в рабочее положение	приведеш	3	15,64	7,82	47	51	2	-	124	2 маш.
7	Стабилизация балластного слоя ДСП	км	1	156,8	78,4	157	169
8	Приведение машины ДСП в транспортное положение	приведеш	3	8,8	4.4	26	29
9	Приведение планировщика ПБ в рабочее попожение	привед.	1	14,94	4,98	15	16	3	-	48	3 маш.
10	Отделка балластной призмы планировщиком балласта	км	1	105	35	105	113
Приведение ПБ в транспортное положение	привед.	1 i	12 06	4,02	12	13
Итого	чел-час	1063	1149
Всего по процессу	чел-час	23884	25795

График

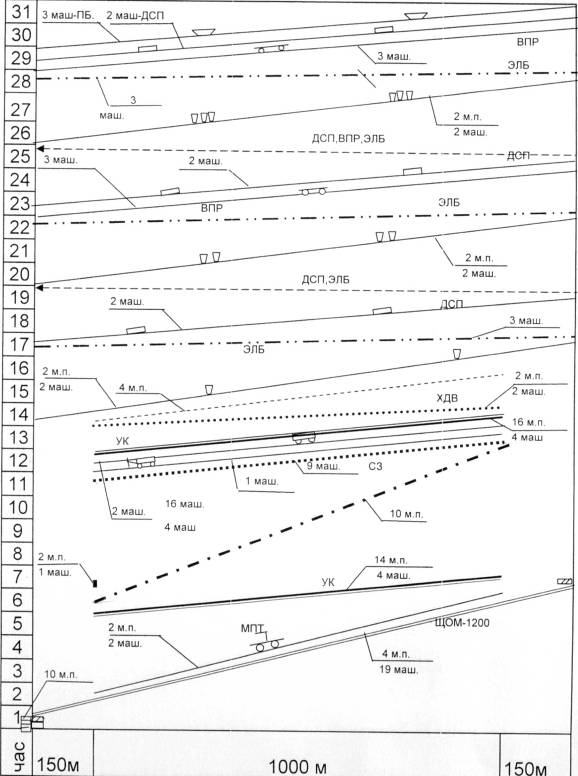

производства работ по укладке объемной георешетки.

Условные обозначения:

Подготовка места для зарядки машины ЩОМ
  Оформление закрытия перегона

Зарядка и разрядка машины ЩОМ-1200
  Вырезка загрязненного щебеночного балласта

Выгрузка георешетки с платформы МПТ

Демонтаж рельсошпальной решетки

Укладка объемной георешетки вручную

Засыпка георешетки и уплотнение балласта вручи, для
  установки автогрейдера

Засыпка георешетки из концевого вагона СЗ

Разравнивание выгруженного балласта автогрейдером

Уплотнение балласта виброкатками

Укладка рельсошпальной решетки

Засыпка концов георешетки из ХДВ

Уплотнение концов георешетки виброплитами

Выгрузка 1-ого слоя балласта фракции 25-60 мм

Подъемка пути электробалластером

Выправка пути машиной ВПР-02

Стабилизация пути ДСП

Возвращение машин к началу работ

Выгрузка 2-ого слоя балласта фракции 25-60 мм

Выгрузка 3-его слоя балласта фракции 25-60 мм

Оправка балластной призмы планировщиком ПБ

Приложение

Схема обработки балластной призмы с укладкой объемной георешетки

        загрязненный

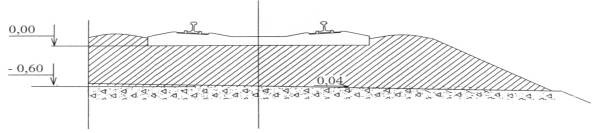

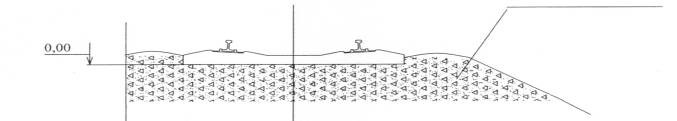

1. Состояние пути до ремонта  щебеночный балласт

  2. Зона вырезки балласта машиной ЩОМ-1200

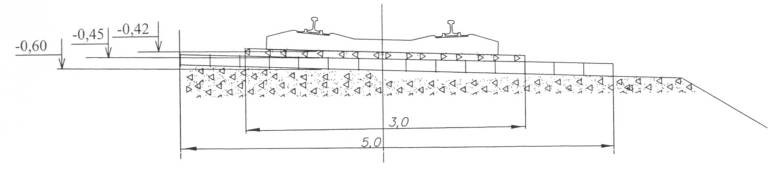

3. Состояние балластной призмы после вырезки балласта машиной ЩОМ-1200

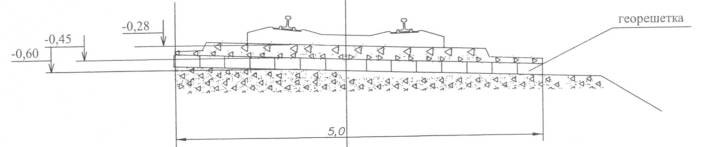

  4. Состояние балластной призмы после снятия рельсошпальной решетки,
укладки объемной георешетки и засыпки ее щебнем фракции 25-60 мм

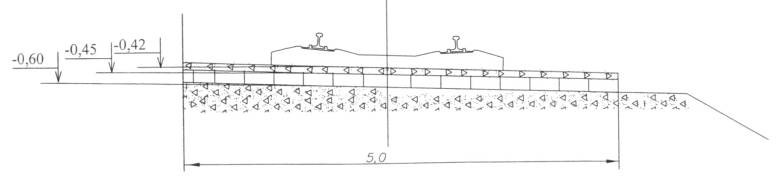

5. Состояние балластной призмы после укладки рельсошпальной решетки

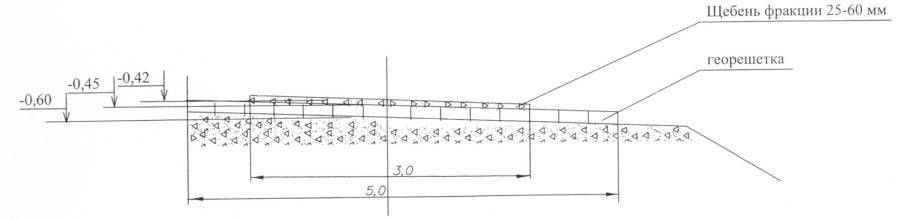

6. Состояние балластной призмы после засыпки концов объемной георешетки

щебнем фракции 25-60 мм



7. Состояние балластной призмы после выгрузки первого слоя щебня и его
уплотнения (XДВ, ЭЛБ, ДСП)

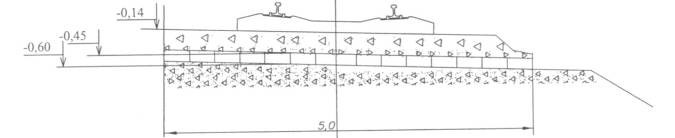

8. Состояние балластной призмы после выгрузки второго слоя щебня и его
уплотнения (XДВ, ЭЛБ, ВПР, ДСП)

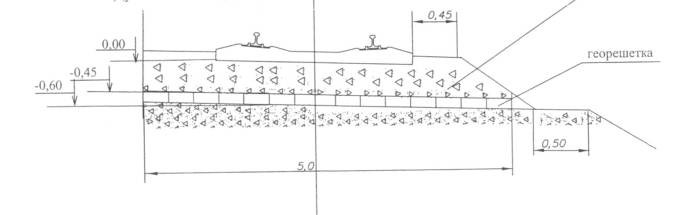

9. Состояние балластной призмы после отделочных работ машинами

Дуоматик 09-32, ДСП, ПБ
