Приложение 5

Электрооборудование.

Электрооборудование ВТС ТРЭКОЛ-39041 выполнено по однопроводной схеме - отрицательные выводы источников и потребителей электроэнергии соединены с кузовом ВТС («массой»), который выполняет функцию второго провода. Схема электрооборудования представлена на вкладке.

В схему электрооборудования отдельным жгутом добавлено подключение электродвигателей вентиляторов системы охлаждения двигателей.

Схема подключения электродвигателей вентиляторов системы охлаждения двигателя.

М1 – электродвигатель левого вентилятора; М2 – электродвигатель правого вентилятора; SA1 – датчик включения левого вентилятора (t=99…94єС); SA2 – датчик включения правого вентилятора (t=87…82єС);

К1 – реле включения левого вентилятора; К2 – реле включения правого вентилятора; SB – кнопка принудительного включения вентиляторов.

Обозначение цвета провода: Б-белый; Ж-желтый; З-зеленый; К-красный;

Ф-фиолетовый; Ч-черный.

Приложение 6

Подшипники качения.

№ п. п.	Место установки подшипника	Обозначение подшипника	Тип подшипника	Кол. на ВТС	Монтажные размеры подшипника, мм d × D × B
Подшипники применяемые в двигателе см. “Руководство по эксплуатации и техническому обслуживанию автомобиля УАЗ-3151, УАЗ-31512”.
Сцепление
1	Муфта сцепления в сборе
Коробка передач
2	Передний подшипник первичного вала коробки передач	80203АС9	Шариковый радиальный однорядный с защитной шайбой	1	17×40×12
3	Задний подшипник первичного вала коробки передач	150208К	Шариковый радиальный однорядный, с канавкой на наружном кольце	1	40×80×18
4	Передний, промежуточного вала коробки передач	42305АЕ	Роликовый радиальный однорядный	1	25×62×17
5	Задний, промежуточного вала коробки передач	6-50306КУ	Шариковый радиальный однорядный, с канавкой на наружном кольце	1	30×72×19
6	Передний подшипник вторичного вала коробки передач	-	Ролик ∅5,5×15,8	14	-
7	Задний подшипник вторичного вала коробки передач	3056207К	Шариковый радиально-упорный, двухрядный	1	35×72×27
8	Шестерни ведомого вала коробки передач	664908Е; 6649098Д	Роликовый игольчатый двухрядный без колец	3	40×46×32
9	Шестерня заднего хода коробки передач	834904; 834904Д; 834904Е	Роликовый игольчатый с внутренним кольцом	1	19×33×35
10	Синхронизатор коробки передач	508605	Шарик Ш6,35-60	6	-
11	Фиксаторы штоков коробки передач	263014-П	Шарик Ш9,525-200	4	-

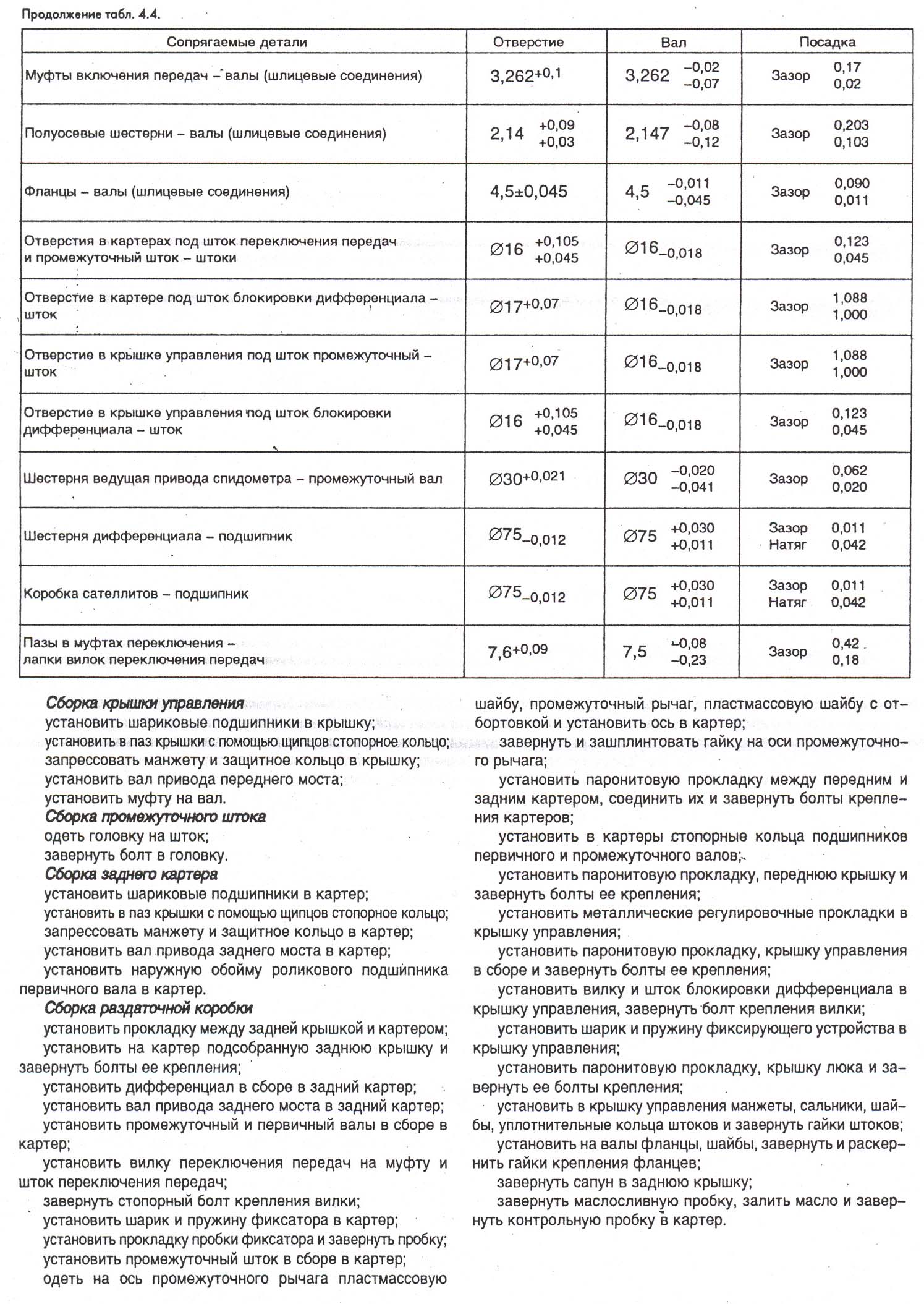

Раздаточная коробка
12	Передний, первичного вала раздаточной коробки	50306КШ	Шариковый радиальный однорядный с канавкой на наружном кольце	1	30×72×19
13	Задний, первичного вала раздаточной коробки	42306К2	Роликовый радиальный однорядный	1	30×72×19
14	Передний, промежуточного  вала раздаточной коробки	50307А1	Шариковый радиальный однорядный с канавкой на наружном кольце	1	35×80×21
15	Задний, промежуточного  вала раздаточной коробки	307А	Шариковый радиальный однорядный	1	35×80×21
16	Дифференциал раздаточной коробки	6-215	Шариковый радиальный однорядный	2	75×130×25
17	Выходные валы раздаточной коробки	306-К5	Шариковый радиальный однорядный	4	30×72×19
18	Фиксатор штоков раздаточной коробки	263014-П	Шарик Ш9,525-200	2	-
№ п. п.	Место установки подшипника	Обозначение подшипника	Тип подшипника	Кол. на ВТС	Монтажные размеры подшипника, мм d × D × h
Карданные валы
19	Крестовины карданного вала	704702К2	Игольчатый	24
Мосты
20	Передний и задний мосты, ведущая шестерня	57707-АУ	Роликовый конический двухрядный	2	35×80×57
21	Передний и задний мосты, дифференциал	У-7510А; 6У-7510АШ; 7510АУШ; 7510А; 6-7510А	Роликовый конический однорядный	4	50×90×25
22	Передний мост, ведущая шестерня бортовой передачи	60207А	Шариковый радиальный однорядный	2	35×72×17
23	Задний мост, ведущая шестерня бортовой передачи	406АК; 406А	Шариковый радиальный однорядный	2	30×90×23
24	Передний и задний мосты, ведущая шестерня бортовой передачи	102304М	Роликовый радиальный однорядный	4	20×52×15
25	Передний и задний мосты, ведомая шестерня бортовой передачи	102211М	Роликовый радиальный однорядный	4	55×100×21
26	Передний и задний мосты, ступицы колес	127509АК	Роликовый конический однорядный	8	45×85×25
27	Шарнир поворотного кулака	-	Шарик Ш25,4-60	8	-
28	Шарнир поворотного кулака	-	Шарик Ш26,988-60	2	-
Рулевое управление
29	Рулевой механизм	ГОСТ 22696-77	Ролик ∅4,5×5,5	8	-
30	Рулевой механизм	-	Ролик  ∅8×10	34	-
31	Винт рулевого механизма	9108	Шариковый радиально-упорный	1	40×63×13
32	Подшипник крестовины кардана рулевого управ-ления у рулевой колонки	904900	Игольчатый	4	10×16×10,45
33	Подшипник крестовины кардана рулевого управления у гидроруля	704902К6	Игольчатый	4	15,2×28×20

Условные обозначения: d – внутренний диаметр подшипника;

D – наружный диаметр подшипника;

h – высота подшипника.

Приложение 7

Манжеты и сальники.

№ п. п.	Наименование	Обозначение	Кол. на ВТС	Размеры, мм d × D × B
1	Манжета уплотнительная поршня главного цилиндра сцепления	469-1602548	1	13×23,4×7
2	Манжета уплотнительная поршня главного цилиндра сцепления	469-1602554	1	20×23×6
3	Манжета уплотнительная поршня цилиндра выключения сцепления	24-1602516	1	17,5×26×6,2
4	Манжета первичного вала коробки передач	3151-1701045	1	40×56×7
5	Манжета крестовин карданных валов	69-2201031-А	24	17,5×27,5×4,7
6	Манжета крышки первичного вала раздаточной коробки	24-10-2402052	1	42×75×10
7	Манжета крышки вторичного вала коробки передач	12-2401060-Б	2	52×72×10
8	Манжета вала привода переднего моста раздаточной коробки	24-10-2402052	1	42×75×10
9	Манжета вала привода заднего моста раздаточной коробки	3105-2402052	1	42×75×10
10	Сальник штоков раздаточной коробки	69-1803040	2	-
11	Манжета ведущей шестерни переднего и заднего мостов	20-1701210	2	42×68×15,5
12	Манжета ступицы колеса	3151-3103038	4	65×90×10
13	Сальник шарнира переднего моста	69-2401034	2	33×50,5×12
14	Сальник штока амортизатора	3151-2905616	4	16×32×11
15	Манжета уплотнительная первичного и вторичного поршней главного тормозного цилиндра	469-3505035	2	9/10×27/29×7
16	Манжета корпуса вакуумного усилителя	3151-3510034	1	51×62,5/64×8
17	Манжета крышки первичной камеры вакуумного усилителя	3151-3510114	1	37,0×49,2/48×7
18	Уплотнитель штока поршней вакуумного усилителя	3151-3510174	1	7,4/10×43,8×4,5
19	Уплотнитель клапана управления вакуумным усилителем	3151-3510060	1	15,5×29/31×55
