Руководство по эксплуатации ТРЭКОЛ - 39041 (стр. 3 )

  рычага вперед до загорания сигнальной лампы 14.

35 – рычаг переключения передач в раздаточной коробке.
  Имеет три положения: среднее – нейтраль, переднее – включена
  низшая передача, заднее – включена высшая передача.

36 – рычаг переключения передач: схема переключения показана на
  рукоятке рычага.

37 – рычаг стояночного тормоза.

Схема расположения органов управления и приборов на ВТС

с кузовом УАЗ-31512 (кузов с мягким тканевым верхом)

2 – выключатель зажигания и стартера.

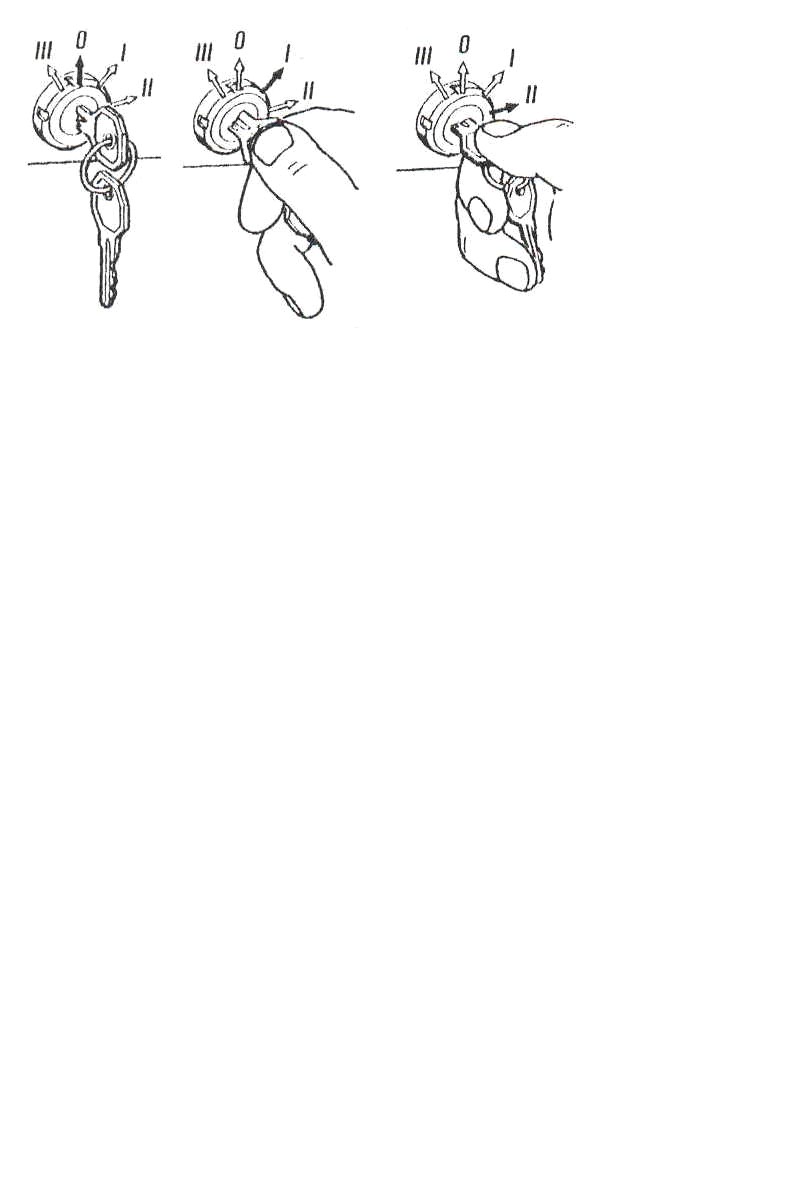

  Положения ключа в выключателе

  зажигания:

  О – все выключено (фиксированное);
  Ι - включено зажигание (фиксированное);
  ΙΙ - включен стартер (нефиксированное);
  ΙΙΙ - стоянка (фиксированное).

  Ключ вынимается только в положении О.

4 – переключатель электродвигателя стеклоочистителя и смывателя
  ветрового стекла. Имеет три фиксированных положения:
  - выключено, включен стеклоочиститель на малой скорости
  (ручку повернуть по часовой стрелке на один шаг);
  -  включен стеклоочиститель на большой скорости
  (ручку повернуть по часовой стрелке еще на один шаг).
  При нажатии на ручку в осевом направлении включается смыватель,
  а при нажатии в положении выключено дополнительно  включается
  стеклоочиститель на большой скорости.

26 – кнопка принудительного включения вентиляторов системы охлаждения
  Вентиляторы включены при удерживаемой в нажатом положении кнопке.

38 – ножной переключатель: нажатием на кнопку, при включенных фарах
  включается ближний или дальний свет фар.

Обозначение остальных поз. см. на схеме для ВТС с кузовом УАЗ-31514.

3. Техническая характеристика ВТС ТРЭКОЛ-39041.

Колесная формула	4х4
Число мест в салоне	5
Номинальная грузоподъемность, включая массу дополнительного оборудования, водителя, пассажиров и груза, кг: - на дорогах с покрытием и плотных грунтах - на слабонесущих грунтах и на плаву	480 (390*) 280 (190*)
Снаряженная масса (без учета дополнительного оборудования), кг	1770 (1860*)
Допустимая полная масса ВТС, кг: - на дорогах с покрытием и плотных грунтах - на слабонесущих грунтах и на плаву	2250 (2250*) 2050 (2050*)
Распределение нагрузки на дорогу от ВТС полной массы, кг: - на переднюю ось - на заднюю ось	1100 1150
Максимальная скорость движения при полной массе ВТС, км/ч, не менее	70
Минимальная устойчивая скорость движения на низшей передаче в коробке передач и низшей передаче в раздаточной коробке, км/ч	5
Минимальный радиус поворота по колее переднего наружного колеса, м	9
Максимальный подъем, преодолеваемый  ВТС при полной массе, %(град.), не менее	60 (31)
Максимальный косогор, преодолеваемый ВТС на  участке сухого и твердого грунта, %(град.), не менее	36 (20)
Контрольный расход топлива при движении с постоянной скоростью 40 км/ч, л/100км	13
Емкость топливного бака, л	70
Запас хода по контрольному расходу топлива, км	530

П р и м е ч а н и е. Контрольный расход топлива служит для определения
  технического состояния ВТС и не является эксплуатационной нормой.



Достоверность замеров расхода топлива обеспечивается только при
  проведении специальных испытаний в строгом соответствии с
  требованиями ГОСТ 20306-90.

* Параметры для ВТС с кузовом УАЗ-31514 (цельнометаллическим).

4. Характеристика основных узлов и агрегатов.

ДВИГАТЕЛЬ

Двигатель	Четырехтактный, бензиновый, карбюраторный, четырехцилиндровый, рядный, с верхним расположением распределительного вала
Модель	УМЗ-4178.10	УМЗ-4218.10	ЗМЗ-4021.10
Рабочий объем, л	2,445	2,89	2,445
Номинальная  мощность брутто по ГОСТ 14846-81 при частоте вращения коленчатого вала 4000 мин-1, кВт (л. с.):	66,2 (90)	73,5 (100)	66,2 (90)
Максимальный крутящий момент брутто по ГОСТ 14846-81 при частоте вращения коленчатого вала 2500 мин-1, Н⋅м (кгс⋅м)	174 (17,8)	206 (21)	172,6 (17,6)
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1	750±50
Система смазки	Комбинированная: под давлением и разбрызгиванием.
Система питания	С принудительной подачей топлива и подогревом рабочей смеси.
Система выпуска отработавших газов	С основным глушителем УАЗ-31512, выходной патрубок расположен справа по ходу ВТС
Система охлаждения	Жидкостная, закрытая, с принудительной циркуляцией

ТРАНСМИССИЯ

Сцепление	Сухое, однодисковое, привод выключения сцепления гидравлический
Коробка передач	УАЗ-3160,  доработанная, механическая, 4-х ступенчатая, синхронизированная, с механическим управлением Передаточные числа:   1 передача  - 3,78   2 передача  - 2,60   3 передача  - 1,55   4 передача  - 1,00   Задний ход  - 4,12
Раздаточная коробка	ГАЗ-33027, двухступенчатая, с межосевым дифференциалом, имеющим принудительную блокировку Передаточные числа:   высшая передача - 1,07   низшая передача - 1,86 Управление - механическое, дистанционное.
Карданная передача	Открытого типа, состоит из трех валов. Каждый вал имеет по два карданных шарнира с крестовиной на игольчатых подшипниках.
Ведущие мосты	Главная передача УАЗ-31512, передаточное число - 4,625. Бортовая передача  УАЗ-3151, передаточное число - 1,94. Передний мост с шариковыми шарнирами равных угловых скоростей поворотных кулаков.

ХОДОВАЯ ЧАСТЬ

Подвеска	На полуэллиптических листовых рессорах с гидравлическими телескопическими амортизаторами двухстороннего действия на всех мостах.
Колеса	Дисковые, стальные с разъемными бортовыми закраинами 20Y-21. Количество шпилек для крепления колеса 5шт.
Шины	1300х600х533 "ТРЭКОЛ" бескамерные, сверхнизкого давления. Диапазон давлений в шинах 0,1…0,55 кг/см2.

СИСТЕМЫ УПРАВЛЕНИЯ

Рулевое управление	Травмобезопасное, рулевой вал разрезной, с карданным валом. Осуществление поворота производится за счет управляемых колес переднего моста. Рулевой механизм ШНКФ 453461.130 – гидроруль интегрального типа. Передаточное число (среднее) – 17,5. Ремень привода насоса ГУР фирмы ZF AVX 10 х 940
Рабочая тормозная система	гидравлическая, двухконтурная, с барабанными тормозными механизмами на всех колесах, с вакуумным усилителем.
Стояночная тормозная система	Механическая, с тросовым приводом на барабанные тормозные механизмы заднего моста.
Система электрооборудования	С номинальным напряжением 12 в, однопроводная, отрицательный полюс соединен  с  «массой»  ВТС (от автомобиля УАЗ-31512 с дополнительным подключением двух вентиляторов системы охлаждения).  Генератор переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Бесконтактная система зажигания  имеет  электронный коммутатор, катушку зажигания, датчик-распределитель с центробежным  и  вакуумным регуляторами опережения зажигания и октан-корректором. Стартер дистанционного  управления с электромагнитным включением и муфтой свободного  хода. Аккумуляторная  батарея 6 СТ-55 А. По заказу может устанавливаться аккумуляторная  батарея  с зарядом  до 90Ач.
Приборы	Спидометр СП-193 от автомобиля ВАЗ 2106. Вал гибкий спидометра ГВ-300-05 (L=2350мм) от автомобилей ЗИЛ. Указатель уровня топлива 2103-3806010 от автомобиля ВАЗ 2106.
Кузов	Универсальный, четырехдверный со съемным мягким верхом  и задним откидным бортом  от автомобиля УАЗ-31512. По заказу может устанавливаться цельнометаллический кузов, с четырьмя боковыми дверями и одной дверью задка от автомобиля УАЗ-31514.

5. Основные регулировочные данные.
