Регламент на ремонт, монтаж и эксплуатацию скважин, оборудованных электроцентробежными погружными насосными установками (стр. 16 )

Ответственность за качественную и своевременную подготовку к заседанию ПДК возлагается на Технологическую службу «АНГГ».

Перечень информации, и ответственные службы за предоставление в Технологическую службу «АНГГ» при расследовании причин выхода из строя установок в период эксплуатации.

Подрядчик по ТКРС или Управление скважинных технологий (отдел ТКРС, отдел по бурению) предоставляет:

Копия плана-работ на ремонт скважины до спуска отказавшего УЭЦН, Распечатка с электронного индикатора веса (ИВЭ) подъемного агрегата во время спуска и подъема, отказавшего УЭЦН,

ЦДНГ предоставляет:

Сертификат качества (паспорт) НКТ, при спуске подвески НКТ,  Акт ревизии поднятых НКТ, если не произведена замена подвески НКТ и спуск произведен на прежней подвеске, Информационная карточка НКТ, Акт замера длины спущеных НКТ, Инклинометрия эксплуатационной колонны скважины до глубины спуска УЭЦН, Акт отбивки забоя скважины (при производстве отбивки забоя перед спуском УЭЦН), Результаты глушения скважины (тип жидкости глушения, удельный вес, объем), Результаты шаблонирования ЭК скважины, местонахождение опасных участков колонны, Акт на окончательную опрессовку НКТ, при наличии ОК, Акт замера длины спущенных НКТ, Технологическую шахматку за весь период работы УЭЦН. Иные документы необходимые для установления причины отказа УЭЦН. Перечень информации, предоставляемой Подрядчиком по ЭПО при расследовании причин выхода из строя установок в гарантийный период эксплуатации.  Паспорт на отказавший ЭЦН, Акт на монтаж отказавшего УЭЦН, Результаты проверки УЭЦН перед запуском (сопротивления изоляции системы «кабель-ПЭД», правильность подключения напряжения, работоспособность защиты станции управления, фазировка, время автоматического запуска после подачи напряжения), Акт на производство запуска УЭЦН, Результаты подбора оптимального напряжения питания ПЭД, настройка защит после вывода скважины на режим, Карту вывода на режим с результатами контрольного замера установившегося динамического уровня, дебита, буферного давления, тока нагрузки, напряжения сети после ВНР. Акт на демонтаж отказавшего УЭЦН, Дефектовки узлов при разборе на базе Подрядчика по ЭПО, Результат обкатки (испытания) УЭЦН на стенде после демонтажа (при наличии).  Предварительную информацию о причине преждевременного отказа погружного оборудования (проект протокола ПДК). Распечатка протокола данных с контролера СУ за весь период эксплуатации УЭЦН с интервалом записи данных не менее 10минут.
Шестой этап расследования - ежемесячное заседание комиссии ПДК.

В работе участвуют: с правом голоса - представители от «АНГГ», Подрядчика по ЭПО, Подрядчика по ТКРС; без права голоса - любые лица, привлекаемые любыми сторонами к расследованию отказов.

Проведение ПДК направлено на повышение ответственности работников производственных подразделений «АНГГ», сервисных предприятий за соблюдение технологической дисциплины при ремонте скважин, эксплуатации оборудования, и качественного расследования причин преждевременных отказов при работе УЭЦН, а также для разработки мероприятий по профилактике отказов.

Порядок проведения заседания ПДК.

Проводится ежемесячно или по согласованию со всеми участниками (Подрядчик по ЭПО, подрядчик по ТКРС). Технологическая служба «АНГГ», назначает дату проведения ПДК и сообщает ее всем сервисным предприятиям, участвующим в подготовке, ремонте оборудования, ремонте скважин, обслуживании механизированного фонда скважин, оборудованного УЭЦН, где указывает место, время проведения совещания, а так же №скважин и даты отказов. Проводит заседание Главный инженер «АНГГ» - председатель комиссии или его заместитель. В работе заседания участвуют представители «АНГГ», сервисных предприятий, назначенные внутренними приказами «О создании комиссии по расследованию причин преждевременных отказов УЭЦН».

Порядок оформления результатов заседания ПДК.

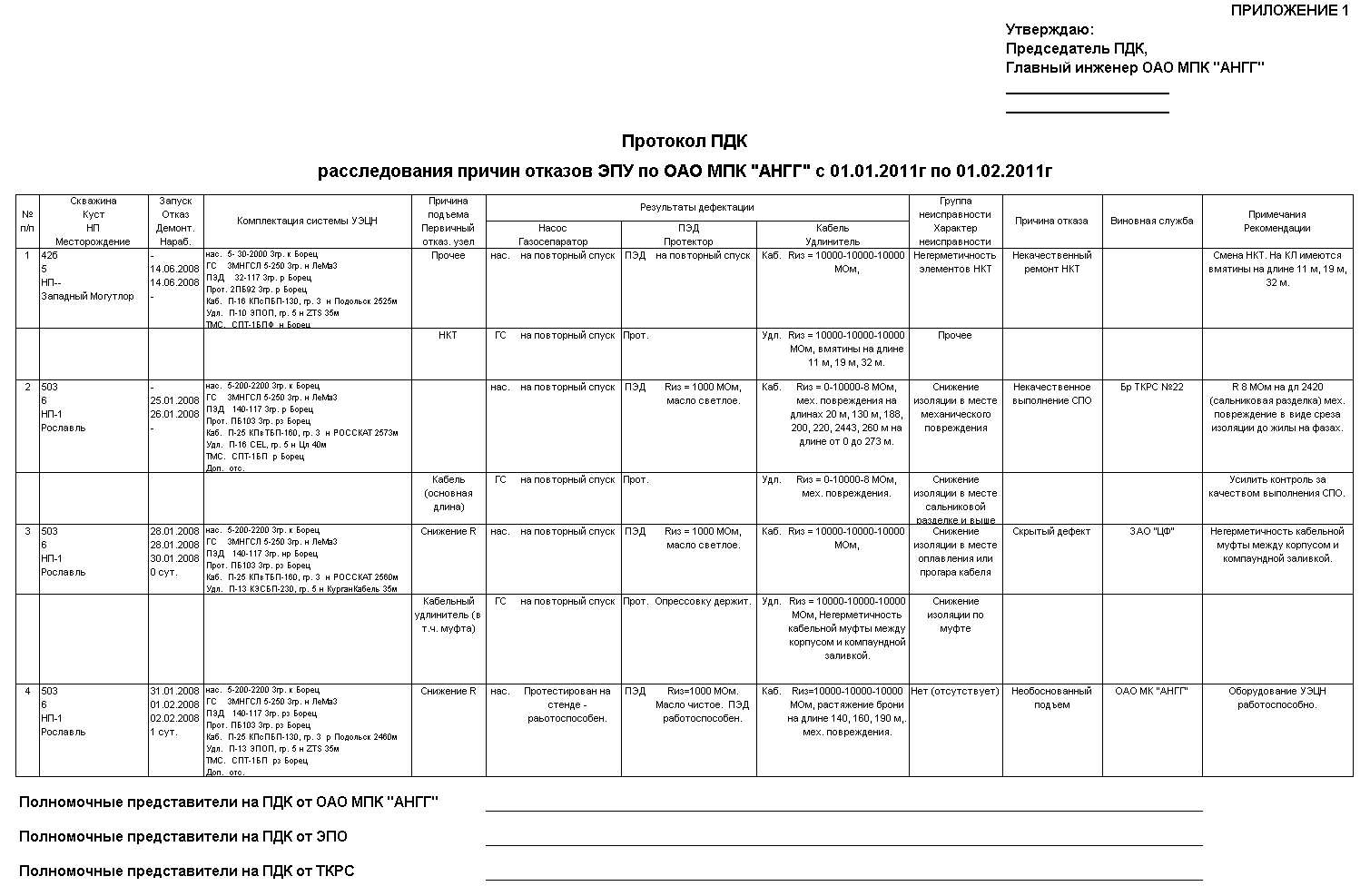

После рассмотрения всех материалов и обмена мнениями председатель комиссии выносит заключение о причине отказа УЭЦН.  В случае несогласия какой-то из сторон с причиной отказа и определением виновного, председатель комиссии направляет материалы по отказу УЭЦН на дорасследование, и рассмотрение отказа переносится на следующее ПДК, но не более одного раза. В случае невозможности корректного определения истинной причины отказа УЭЦН из-за отсутствия (не полностью предоставленной) информации председатель комиссии вправе определить виновной сторону отвечающей за предоставление данной информации. Все материалы расследования остаются в распоряжении Подрядчика по ЭПО, заинтересованным лицам передаются необходимые копии. По результатам заседания составляется протокол ПДК (приложение 1), в котором расписаны все без исключения результаты расследования с причинами отказов оборудования и указанием служб допустивших брак в работе или брак при оформлении документов. Протокол подписывается, представителями «АНГГ», сервисного блока и является документом, обязательным для исполнения работниками подразделений и служб «АНГГ» и сервисных предприятий. Протокол утверждается Главным инженером «АНГГ» - председателем ПДК, после чего руководителем производственного подразделения издается приказ о наказании лиц, допустивших брак в работе. В случае выявления брака со стороны подрядных организаций в курирующий отдел передаются копии документов для дальнейшего проведения претензионной работы согласно заключенных договоров. Все споры и претензии решаются в соответствии с договором и законодательством РФ. В договорах или в отдельных Регламентах по претензионной работе между предприятиями должны быть оговорены взаимные экономические санкции за брак в выполнении работ. На основании результатов ПДК при необходимости вносятся оперативные изменения в план работ бригад ремонта скважин, принимаются решения об дополнительных исследованиях на скважине, изменении типоразмера УЭЦН в рассматриваемой скважине или о прекращении вообще эксплуатации в ней УЭЦН.

Седьмой этап расследования - проведение анализа надежности работы УЭЦН за отчетный период (месяц квартал, полугодие, год).

Анализ по надежности погружного оборудования, по выявлению «слабых» мест, узлов УЭЦН проводиться на основании собранной информации, сделанных выводов и отчета о причинах отказа УЭЦН. Данными для проведения анализа могут служить: расчет межремонтного периода работы скважин и наработки на отказ в целом по фонду, по месторождениям, по типоразмерам УЭЦН (с разбивкой на новые и ремонтные), по пластам и глубинам подвески, рассчитываемые ежемесячно. Эти итоговые документы позволяют вести сравнительный анализ надежности, как самого оборудования, так и анализировать качество его ремонта и эксплуатации, контролировать работу смежников. Необходимо обратить внимание на то, что контролю должны подвергаться не только УЭЦН, причины отказа которых рассматриваются на ПДК, но и установки с наработкой более 365 суток - это позволяет контролировать слабые узлы и детали оборудования за весь срок их работы. Ведь основная задача предприятий участвующих в процессе работ с УЭЦН - заставить оборудование отрабатывать не только гарантийный срок, но и гораздо дольше. В большинстве случаев четко определить причину отказа или выявить брак, какой-либо службы в оборудовании, проработавшем более 30 суток сложно. Брак в работе служб вероятнее всего проявится в начальные же сутки работы установки ЭЦН. В то же время сбор информации о техническом состоянии всех демонтированных узлов, позволяет из массива данных отобрать и выявить самые слабые и на основании этого анализа принять меры по увеличению их ресурса. Исполнение данных условий и требований позволит не только четко определять причины выхода из строя УЭЦН на скважинах, но и своевременно принимать меры по их предотвращению впредь, неуклонно повышать наработку на отказ оборудования и поддерживать высокую технологическую дисциплину персонала.

Председатель комиссии по расследованию причин отказов погружного оборудования «АНГГ» является ответственным за весь процесс определения причин отказа погружного оборудования, за подготовку и реализацию мероприятий (на основании анализа) направленных на повышение качества и эффективности работы механизированного фонда скважин.
