Руководство по техническому обучению процессам радиального и орбитального склепывания (стр. 3 )

Определение	Под соединением заклепками понимают деформацию заклепки с целью формирования ее головки для скрепления вместе нескольких деталей. Независимо от желаемой формы головки, речь идет о деформации материалов в холодном состоянии. Такая деформация позволяет выполнять соединения без заклепок. В этом случае процесс называется фальцовкой. Фальцовка выполняется при помощи тех же инструментов и станков, что и склепывание. Инструмент для деформирования материала называется клепальной обжимкой. Деформация материала является точечной и согласно принципу не требует больших энергозатрат. Мощность, необходимая для выполнения склепывания при помощи пресса, в шесть раз превышает мощность, необходимую для склепывания при помощи вибрационного инструмента. Особенность склепывания при помощи вибрационного инструмента (радиального или орбитального) по сравнению со склепыванием посредством пресса либо молотка, заключается в том, что инструмент (обжимка) вибрирует. Эта деформация вызывает постепенную деформацию материала. Вибрационное склепывание обычно называют обжиманием.
Как видно, наблюдается постоянно растущий интерес потенциальных потребителей, который приводит к непрерывному развитию области применения : автомобилестроение, электромеханика, аэронавтика, бытовая техника, производство скобяных изделий, вело - и мотопромышленность, металлоконструкции и т. д.
Примеры соединений заклепками
Параметры соединения заклепками	Для деталей D        : диаметр головки заклепки E        : желаемая форма головки Re        : предел упругости материала По станку α        : угол наклона обжимки V1        : скорость перемещения V2        : скорость вращения F        : сила склепывания Примечание: угол α определяется геометрией головки обжимания. Чем меньше угол, тем меньшим будет зазор заклепки в детали.
Среди применяемых на сегодняшний день способов склепывания мы уделим внимание только двум наиболее используемым, которые считаются наиболее эффективными: склепывание методом радиальной и орбитальной текучести.

Орбитальное склепывание (гироскопическое движение)

Описание	В данном случае материал будет деформироваться одновременно и постепенно по 2 направлениям: снизу вверх и по касательной. Материал будет течь под воздействием сжимающих усилий сообразно течению жидкости. Конец A обжимки вращается вокруг окружности C из расчета 1000 - 1500 оборотов в минуту. Ось обжимки режет заклепку в точке B. Таким образом формируется головка заклепки по круговой траектории вокруг своего центра. Эта технология является простой, быстрой и экономичной. Точка B называется нулевой точкой.
Технология головки орбитального склепывания
Позиция	Наименование
1	Масленка
2	Обжимка
3	Держатель обжимки
4	Корпус головки
5	Упорный шарикоподшипник

Радиальное склепывание (гипоциклоидальное движение)

Описание	Под действием относительно небольшой аксиальной силы на обжимку клепальный материал постепенно стекает со стержня в радиальном направлении сообразно форме розетки. В отличие от других способов клепки, основанных на частичной деформации, материал стекает не только в тангенциальном направлении (орбитальная клепка), но и в радиальном. Постепенное стекание материала позволяет лучше заполнить отверстие, в которое вставляется заклепка. Круговая траектория C заменена на траекторию в форме ромашки M. Ось обжимки режет заклепку в точке B и след ромашки проходит через центр Z. Точка B называется нулевой точкой.
Технология головки радиального склепывания
Позиция	Наименование
1	Цапфа смещения центра d’excentration
2	Обжимка
3	Корпус клепальной головки с двумя шаровыми шарнирами
4	Ведущий шпиндель
5	Объединенные подшипники
6	Верхний шаровой шарнир
7	Контршарнир шаровой
8	Держатель обжимки

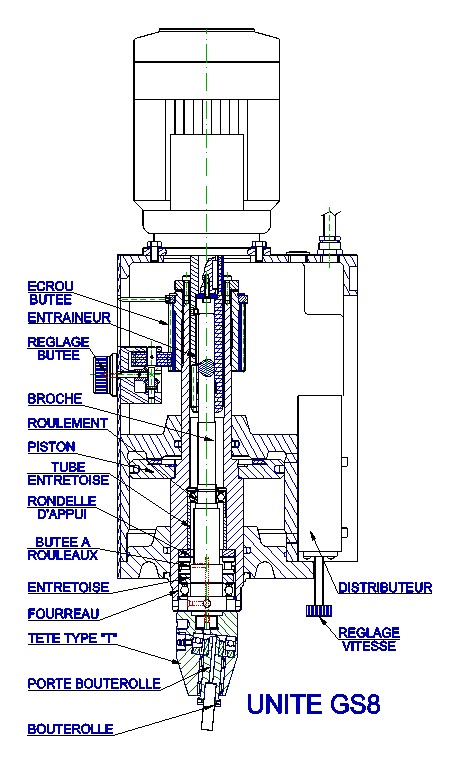

Установка орбитального склепывания

ECROU BUTEE	ГАЙКА ОГРАНИЧИТЕЛЯ
ENTRAINEUR	ЗАЦЕПКА
REGLAGE BUTEE	РЕГУЛИРОВКА ОГРАНИЧИТЕЛЯ
BROCHE	ШПИНДЕЛЬ
ROULEMENT	ПОДШИПНИК
PISTON	ПОРШЕНЬ
TUBE ENTRETOISE	ТРУБКА РАСПОРКИ
RONDELLE D’APPUI	ОПОРНАЯ ШАЙБА
BUTEE A ROULEAUX	УПОРНЫЙ РОЛИКОВЫЙ ПОДШИПНИК
ENTRETOISE	РАСПОРКА
FOURREAU	ЧЕХОЛ
TETE TYPE “T”	ГОЛОВКА ТИПА “T”
PORTE BOUTEROLLE	ДЕРЖАТЕЛЬ ОБЖИМКИ
BOUTEROLLE	ОБЖИМКА
DISTRIBUTEUR	РАСПРЕДЕЛИТЕЛЬ
REGLAGE VITESSE	РЕГУЛИРОВКА СКОРОСТИ
UNITE GS8	УСТАНОВКА GS8

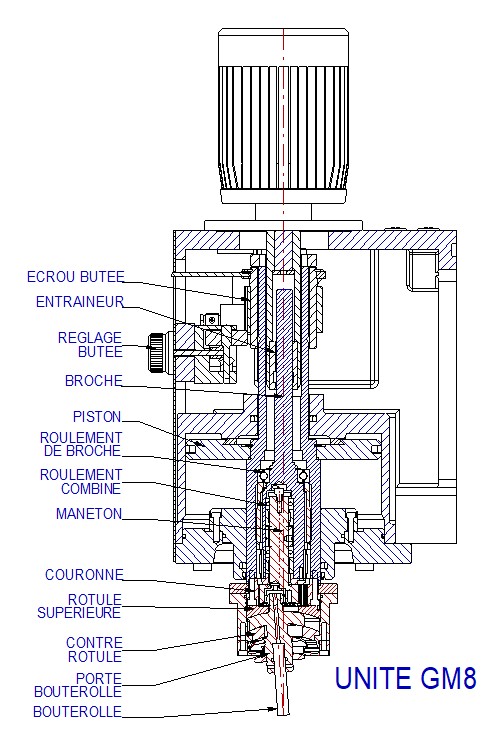

Установка радиального склепывания

ECROU BUTEE	ГАЙКА ОГРАНИЧИТЕЛЯ
ENTRAINEUR	ЗАЦЕПКА
REGLAGE BUTEE	РЕГУЛИРОВКА ОГРАНИЧИТЕЛЯ
BROCHE	ШПИНДЕЛЬ
PISTON	ПОРШЕНЬ
ROULEMENT DE BROCHE	ПОДШИПНИК ШПИНДЕЛЯ
ROULEMENT COMBINE	СОЕДИНЕННЫЙ ПОДШИПНИК
MANETON	ЦАПФА
COURONNE	ОБОД
ROTULE SUPERIEURE	ШАРОВОЙ ШАРНИР ВЕРХНИЙ
CONTRE ROTULE	КОНТРШАРНИР
PORTE BOUTEROLLE	ДЕРЖАТЕЛЬ ОБЖИМКИ
BOUTEROLLE	ОБЖИМКА
UNITE GM8	УСТАНОВКА GM8

Опции головок заклепочного соединения

Описание	Для выполнения некоторых видов клепочных соединений головки должны быть специально оборудованы. Мы предлагаем аксессуары, которые присоединяются на заклепочные головки.
Стопор обжимки	Стопор обжимки позволяет заблокировать ее вращение. Благодаря этому аксессуару возможна только ее вибрация вокруг нулевой точки. Стопор обжимки в основном используется в двух следующих случаях: фасонное склепывание (отпечаток на головке заклепки…) склепывание при помощи специальной обжимки (обжимка в форме C…)
Позиция	Наименование
1	Стопор обжимки
2	Обжимка
3	Упорный шарикоподшипник
4	Корпус головки
5	Опора обжимки
6	Опора стопора обжимки
Механический прижим	Прижим это устройство, цель которого обеспечить захват соединяемых деталей при клепке.
Прижим с электрическим ограничителем	Используется в случае, когда механический ограничитель не позволяет обеспечить допуски клепки, либо если два заклепочных соединения с разной высотой выполняются на одной установке.
Позиция	Наименование
1	Опора прижима
2	Обжимка
3	Корпус заклепочной головки
4	Направляющая
5	Электрический детектор
6	Цель обнаружения
7	Наконечник прижима
8	Опора наконечника прижима

Обжимание

Процесс функционирования	Выполним простой эксперимент для объяснения процесса функционирования наших станков. Мы хотим раздавить кусочек сахара при помощи стакана с плоским дном.
Можно нажать вертикально на кусочек сахара, приложив большое усилие.
Можно также вращать стакан, слегка на него нажимая.
Во втором случае можно заметить, что: стакан вращается, описывая конус стакан не вращается вокруг своей оси прилагаемое усилие намного меньше

Обжимание (продолжение)
