ТЕСТОВЫЕ ВОПРОСЫ К ДИФФЕРЕНЦИРОВАННОМУ ЗАЧЁТУ

по 1-ой части курса «Математическое моделирование систем и процессов».


Какие функции выполняет тяговая подстанция (ТП) постоянного тока. Каковы номинальные напряжения на входе и выходе ТП постоянного тока. Назовите имена блоков Simulink, используемые в модели ТП постоянного тока, и пути доступа к ним в Simulink Library Browser. Как можно выполнить измерение токов и напряжений трёхфазного источника питания без использования видимых линий связи с осциллографом. Нарисуйте схему замещения блока Simulink – Linear Transformer. Из каких основных частей состоит скрипт для автоматического расчёта и заполнения свойств блоков, моделирующих понизительный и преобразовательный трансформаторы. Какова величина линейного действующего напряжения у преобразовательного трансформатора тяговой подстанции. Какова форма выпрямленного напряжения тяговой подстанции постоянного тока при отсутствии сглаживающего устройства. В чём заключается универсальность блока Simulink – Universal Bridge. Какие ярко выраженные гармоники присутствуют в выпрямленном токе тяговой подстанции постоянного тока. Как называется программа Simulink, предназначенная для выполнения быстрого преобразования Фурье, и какие действия необходимо выполнить, чтобы запустить эту программу и получить результат анализа. Какова схема подключения, сглаживающего (СУ) к тяговой подстанции и тяговой сети. Поясните функциональное назначение каждого элемента СУ. Из каких блоков библиотеки Simulink построена модель СУ. Как изменяется значение коэффициента нелинейных искажений THD (Total Harmonic Distortions – суммарные гармонические искажения) тока при подключении СУ. Каков порядок значений параметров элементов СУ. Принцип традиционного расчёта уставки фидерного быстродействующего выключателя (БВ). Поясните принцип работы быстродействующего выключателя, имеющего реле – «РДШ». Поясните принцип работы быстродействующего выключателя (БВ), имеющего реле – «шунт-виток». Поясните, почему БВ чувствителен к производной тока короткого замыкания. Как развивается процесс короткого замыкания после достижения током короткого замыкания тока уставки быстродействующего выключателя. Что такое собственное время срабатывания выключателя. В какой момент времени появляется дуга между силовыми контактами БВ. Что является причиной появления дуги. Может ли напряжение на контактах выключателя превысить напряжение холостого хода тяговой подстанции. Что является причиной перенапряжений в тяговой сети при отключении тока короткого замыкания быстродействующими выключателями. Как дуга влияет на процесс изменения тока короткого замыкания в тяговой сети. Какие этапы можно выделить в процессе отключения тока короткого замыкания в тяговой сети быстродействующими выключателями. Из каких основных частей состоит модель БВ. Чем отличается модель для реле «шунт-виток» и «РДШ». Какие блоки Simulink используются для моделирования дуги. Какую роль выполняет блок – «Центр принятия решения». По какому алгоритму работает.

НЕ нашли? Не то? Что вы ищете?

Рисунок 1. Модель тяговой подстанции с быстродействующими фидерными выключателями.

Рисунок 2. S-SPS-Stateflow модель быстродействующего выключателя тяговой подстанции.

Из каких элементов состоит ДРУ. Как включается в схему. Как изменяется величина тока ограничения БВ при наличии ДРУ. В какой момент времени начинает работать. Изменяется ли полное время отключения БВ при наличии ДРУ. Нарисовать график изменения тока через ДРУ. Нарисовать графики изменения тока через БВ, ДРУ и в тяговой сети. Как выглядит график тока через ДРУ после отключения БВ. Нарисовать напряжение на контактах БВ. Может ли быть напряжение на контактах БВ больше напряжения источника питания? Может ли энергия, выделяемая в процессе отключения короткого замыкания, превысить энергию источника питания? Изменится ли максимальная величина напряжения на контактах БВ при наличии ДРУ. Куда исчезает энергия, запасённая в индуктивностях тяговой подстанции, реактора и тяговой сети. По какому критерию можно оценить техническую эффективность ДРУ. Какие можно отметить достоинства и недостатки применения ДРУ. Какие функции выполняет реактор сглаживающего устройства тяговой подстанции постоянного тока. Этот вопрос рассматривался в прошлом семестре в дисциплине: «Основы компьютерного проектирования и моделирования устройств электроснабжения». Как соотносится порядок величин индуктивностей тяговой подстанции, реактора и тяговой сети при близком коротком замыкании. Почему облегчается работа БВ при наличии ДРУ. Чем принципиально отличается УР-2 от ДРУ. Почему требуется специальное устройство управления (УУ) включением УР-2 в работу (а ДРУ включается в работу автоматически – уставка не нужна). Что собой представляет уставка УР-2 и как она определяется. Как, используя математическую модель работы системы тягового электроснабжения, можно выбрать уставку УР-2. Что физически представляет собой УУ УР-2. Как моделируется работа УУ УР-2.

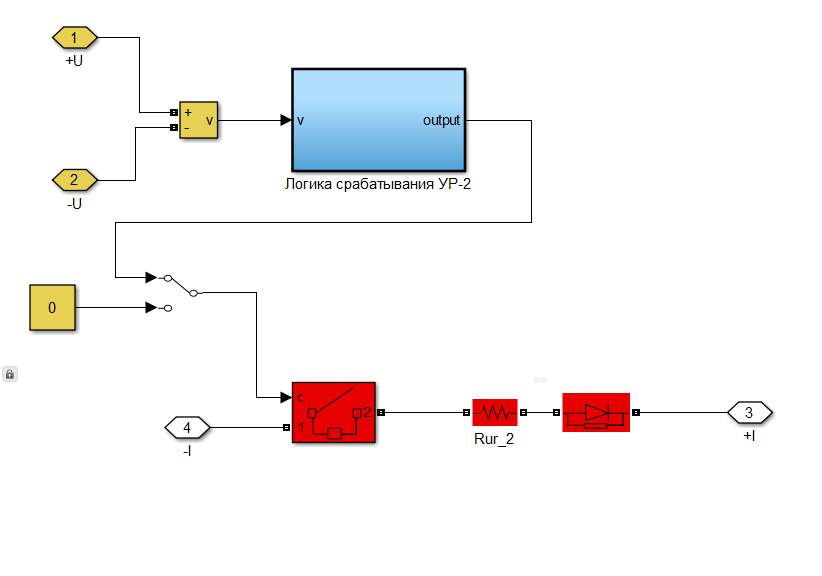

Рисунок 3. S-SPS-Stateflow модель диодного разрядного устройства – УР-2.

Почему у блока модели УР-2 две пары контактов. Каково назначение каждой пары контактов. Какие контуры образуются при срабатывании УР-2. Какая ветвь у них является общей. Сравните с ДРУ. Какие показатели работы БВ изменяются (или не изменяются) при работе УР-2 (ток ограничения и его время, полное время работы, напряжение на контактах БВ).

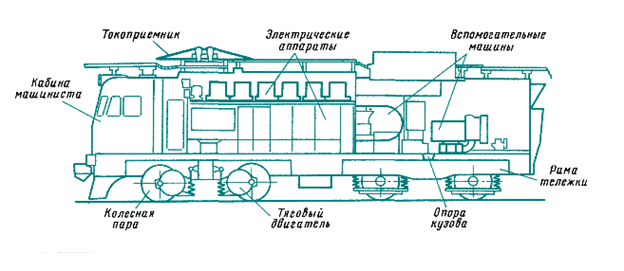

Рисунок 4. Расположение тяговых двигателей, электрических аппаратов и вспомогательных машин секции грузового электровоза.

Для решения каких задач предназначена данная модель электроподвижного состава. Нарисуйте эквивалентную схему замещения электровоза постоянного тока.

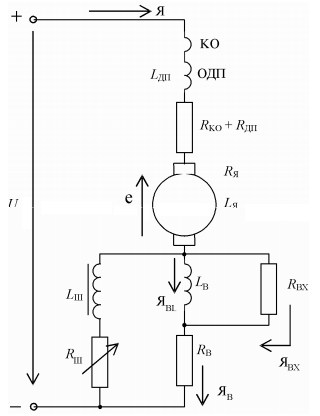

Рисунок 5. Эквивалентная схема замещения грузового электровоза постоянного тока.

На основе каких стандартных блоков Simulink построена SPS-модель электровоза. Каким образом учитывается влияние противоэдс и обмотки возбуждения двигателей электровоза на переходные процессы в силовой цепи. Из каких элементов состоит магнитная модель тягового двигателя постоянного тока. Как реализована в S-модели Simulink магнитная модель тягового двигателя постоянного тока c последовательным возбуждением. Как проявляет себя эффект вихревых токов в переходном процессе при коротком замыкании в тяговой сети вблизи электровоза. Каковы принципы применения программы MatLab для расчёта 3-фазной линии электропередач с распределёнными параметрами – Compute RLC Line Parameters. Какие геометрические параметры ЛЭП необходимы для функционирования программы Compute RLC Line Parameters. Какие характеристики проводов фаз ЛЭП необходимы для функционирования программы Compute RLC Line Parameters. Как практически осуществляется передача результатов расчёта параметров ЛЭП стандартному блоку Simulink – Distributed Parameters Line. Дайте общую характеристику математической модели системы электрической тяги 3,3кВ. Из каких блоков модели логично было бы оформить в виде подсистем (маркированных подсистем). Назовите элементы модели, относящиеся к системе электрической тяги. Назовите элементы модели, реализующие измерительную систему в схеме замещения электрической тяги. Укажите элементы модели, относящиеся к защитным и разрядным устройствам Как в модели реализуется нормальный и аварийный режимы работы системы. Для решения каких задач в области электроэнергетики транспорта предназначена (может быть использована) данная модель. Какие задачи в области электроэнергетики транспорта не могут быть решены в раках данной модели.

Рисунок 6. Виртуальная модель системы электрической тяги постоянного тока 3,3кВ с усиливающей промежуточной тяговой подстанцией, получающей питание от ЛЭП-10кВ, расположенной на опорах контактной сети.
