Анализ частной облачной инфраструктуры на основе VMware vCloud Director (стр. 9 )

Рис.3.19. Окно настроек сети

5. Зададим имя и добавим описание для сети во вкладке Name and Description (рис.3.20).

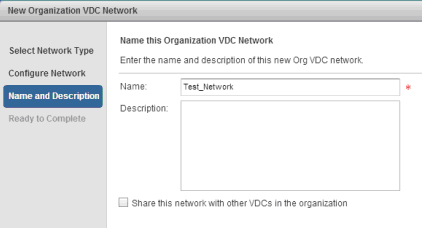

Рис.3.20. Окно задания имени и описания сети

6. Проверим все произведенные настройки и нажмем Finish.

После этого появится новая созданная сеть во вкладке Org VDC Networks (рис.3.21).

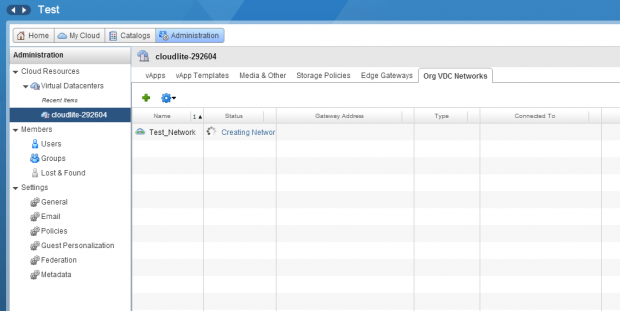

Рис.3.20. Результат создания сети

3.4. Настройка NAT

NAT (Network Address Translation) - трансляция приватных (серых) IP-адресов во внешние (белые) и наоборот.

Благодаря этому процессу ваша виртуальная машина получает доступ в Интернет.

Для настройки этого механизма в vCloud Director нужно настроить правила SNAT и DNAT.

3.4.1 Создание правила SNAT

SNAT (Source Network Address Translation) - механизм, суть которого состоит в замене адреса источника при пересылке пакета.

1. Зайдем в раздел Administration и кликнем дважды на виртуальный дата-центр. В появившемся меню настроек перейдем во вкладку Edge Gateways. Выберем нужный vShield Edge и кликнем на него правой кнопкой мыши. Выберем опцию Properties (рис.3.21).

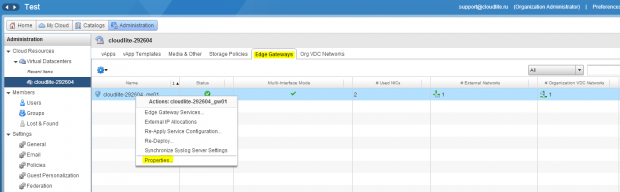

Рис.3.21. Выбор опции Properties

2. В появившемся окне во вкладке Sub-Allocate IP Pools можно посмотреть внешний IP-адрес или их диапазон (рис.3.22).

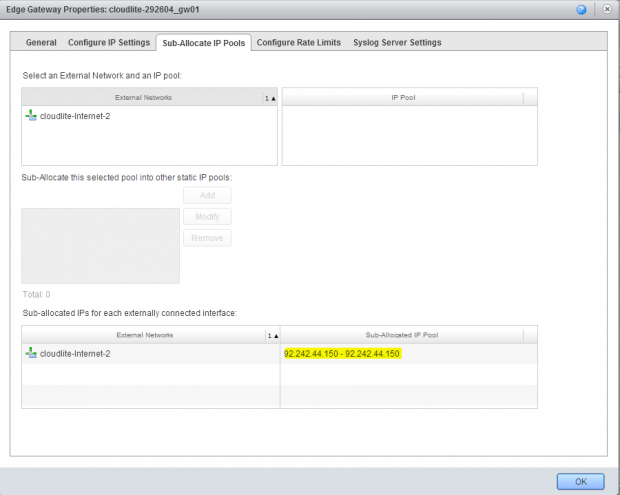

Рис.3.22. Вкладке Sub-Allocate для посмотра внешних IP-адресов

3. Кликнем на vShield Edge правой кнопкой мыши. В появившемся меню выберем опцию Edge Gateway Services (рис.3.23).

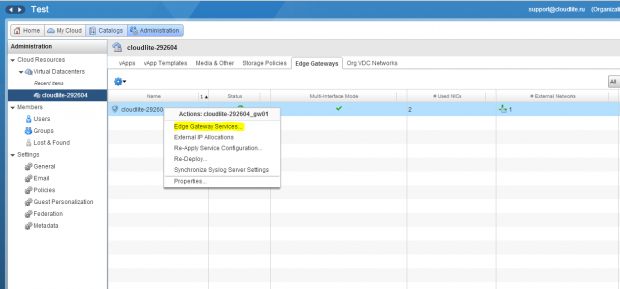

Рис.3.23. Вибор опции Edge Gateway Services

4. В появившемся окне открываем вкладку NAT и нажимаем Add SNAT (рис.24).

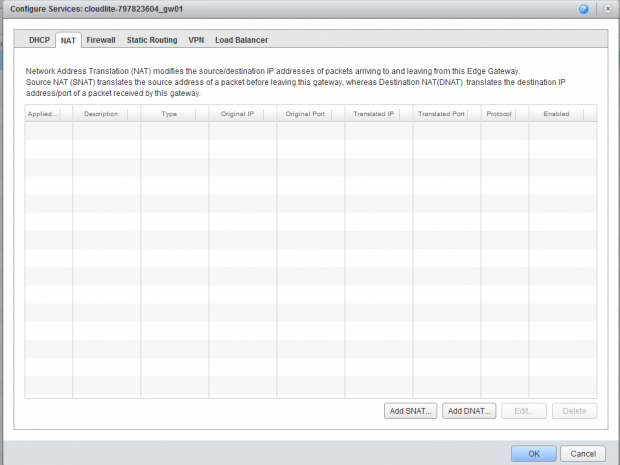

Рис.3.24. Вкладка NAT

4. В новом окне:

в поле Applied on (Применяется) указываем внешнюю сеть. Это может быть cloudlite-internet или cloudlite-internet-2; в поле Description указываем описание к правилу SNAT; в поле Original (Internal) source IP/range указываем внутренний диапазон адресов, например 192.168.0.0/24; в поле Translated (External) source IP/range внешний адрес, через который будет осуществляться выход в Интернет и который мы можем увидеть во вкладке Sub-Allocate IP Pools (рис.3.25).

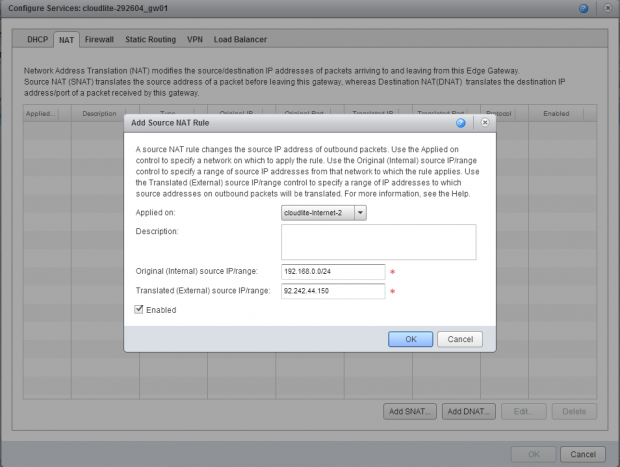

Рис.3.24. Задание параметров в окне Add Source NAT Rule

3.4.2. Создание правила DNAT

DNAT - механизм, изменяющий адрес назначения пакета, а также порт назначения. Используется для перенаправления входящих пакетов с внешнего адреса/порта на приватный IP-адрес/порт внутри частной сети.

В окне Configure Services выбираем вкладку NAT и нажимаем Add DNAT.

Рис.3.25. Вкладка NAT

2. В появившемся окне (рис.3.26)

в поле Applied on указываем внешнюю; в поле Description указываем описание правила DNAT; в поле Original (External) IP/range указываем внешний адрес (адрес из вкладки Sub-Allocate IP Pools); в поле Protocol - протокол; в поле Port - порт; в поле Translated (Internal) IP/range укажем внутренний IP-адрес, например 192.168.0.101.

Задав все параметры сохраним результат, нажав на кнопку ОК.

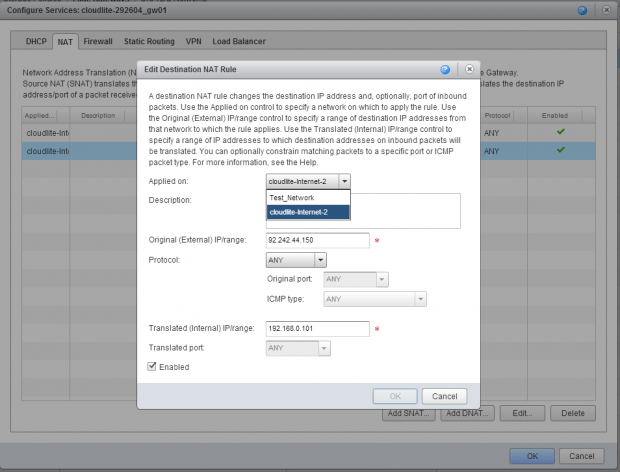

Рис.3.26. – Окно конфигурирования параметров DNAT

3.5. Настройка Firewall

1. Зайдем в раздел Administration. Кликнем мышкой два раза по виртуальному дата-центру (Cloud Resources - Virtual Datacenters) (рис.3.27).

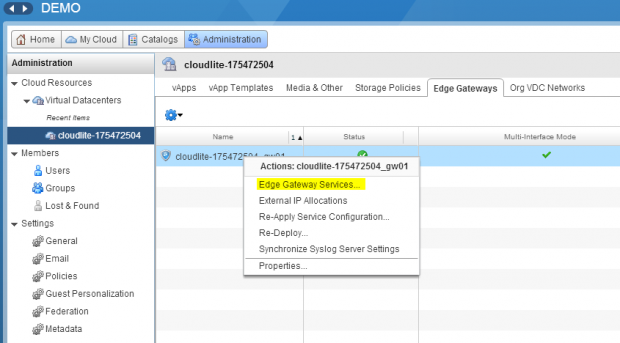

Рис.3.27. Выбор Edge Gateway Services для vShield Edge

Выберем вкладку Edge Gateways и кликнем  на нужный vShield Edge правой кнопкой мыши. В появившемся меню выберем опцию Edge Gateway Services.

2. В появившемся окне Configure Services перейдем во вкладку Firewall (рис.3.28). По умолчанию в пункте Default action выбрана опция Deny, т. е. Firewall будет блокировать весь трафик. Чтобы этого не происходило нужно настроить правила.

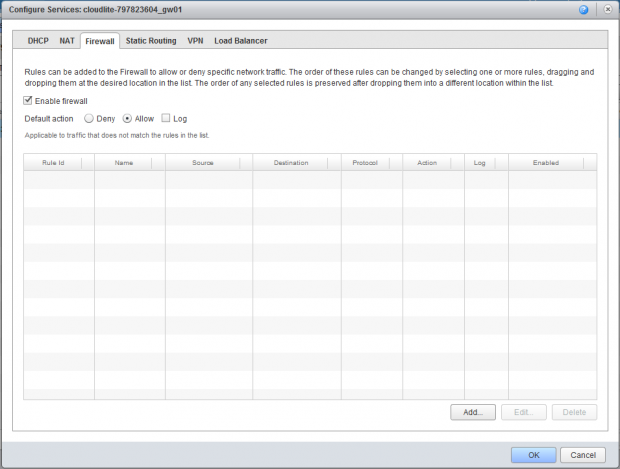

Рис.3.28. Окно настройки Firewall

3. Для добавления нового правила нажмите кнопку Add. В новом окне прописываем параметры этого правила:

В поле Name (Название) зададим название правила, например Internet; В поле Source (Источник) введем необходимые адреса источника: единичный IP-адрес, диапазон IP-адресов, CIDR или ключевые переменные:
Internal - все внутренние сети; External - все внешние сети; Any - любые сети;

       Например, можно ввести Internal.

В поле Source Port выберем порт источника. Можно указать один порт, диапазон портов или указать все порты с помощью ключевой переменной "Any"; В поле Destination укажем адрес получателя. В таком же формате, как и для поля Source, например, external; В поле Destination Port выберем порт получателя. Порт также можно прописать вручную. Можно оставить Any; В поле Protocol выберем необходимый протокол или любые протоколы (вариант Any); В поле Action выберем необходимое значение (allow - разрешить, deny - запретить). Нажмем ОК.

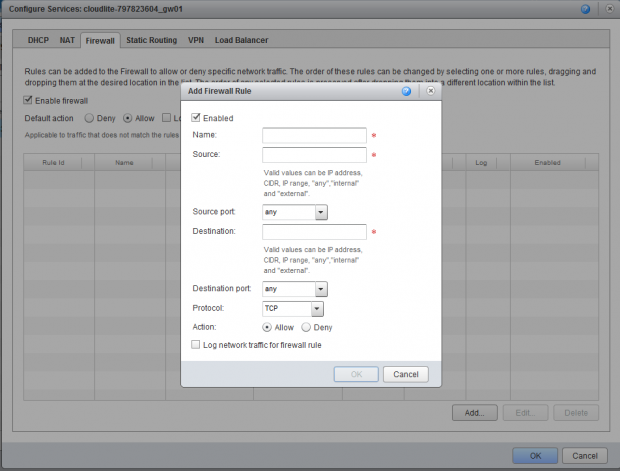

Рис.3.29. Задание правила Firewall

Если в Firewall выбрана опция Allow, то в правиле задаются параметры сессий, которые Firewall будет блокировать. Для этого в окне правила нужно выбрать опцию Deny. Если же выставлена опция Deny, то в правиле задаются параметры сессий, который Firewall будет пропускать.

Примеры правил приведены на рис.3.30.:

Правило 1 для Firewall (test2) разрешает доступ в Интернет по любым протоколам. Правило 2 для Firewall (Test) разрешает доступ из Интернета по (ТСР протокол, порт 3389) через ваш внешний адрес. В данном случае 92.242.45.37.

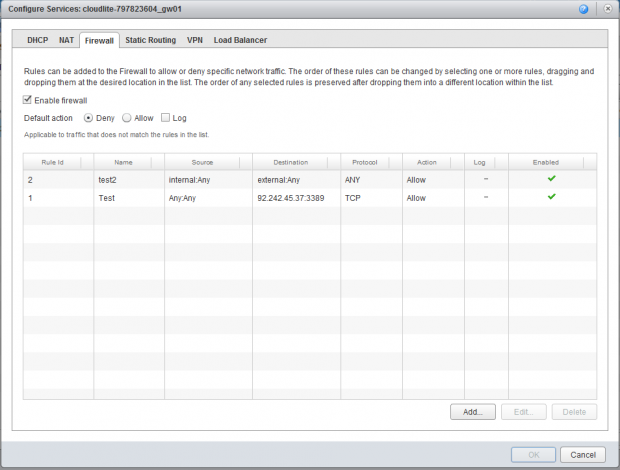

Рис.3.30. Результат создания правил Firewall
