Теория и практика: освещение (стр. 4 )

В СНГ приняты следующие обозначения галогенных ламп накаливания:
— первая буква — материал колбы (К - кварцевая);
— вторая буква — вид галогенной добавки (И - йод, Г - галоген);
— третья буква — область применения (О - облучательная) или конструктивная особенность (М - малогабаритная);
— первая группа цифр — мощность, Вт; сила света, кд; ток, А, или световой поток, лм, в зависимости от принятой маркировки или ламп соответствующего типа;
— последняя цифра — порядковый номер разработки после первой.

Тема 8: Маркировка светильников

На каждый из видов светильников имеется свой государственный стандарт, который устанавливает обязательные требования к их качеству, в том числе показатели безопасности для жизни, здоровья, имущества потребителей и для окружающей среды при обычных условиях его эксплуатации. Сертификаты соответствия светильников выдают после тщательной проверки их на соответствие требованиям этих стандартов. Вместе с тем, для проведения сертификации светильников отечественного производства необходимо иметь условное обозначение светильников, которое установлено ГОСТ 17677. Это обозначение предусматривает классификацию светильников по типу применяемого источника света (первая буква в обозначении), по способу установки светильника (вторая буква) и по основному назначению светильника (третья буква).

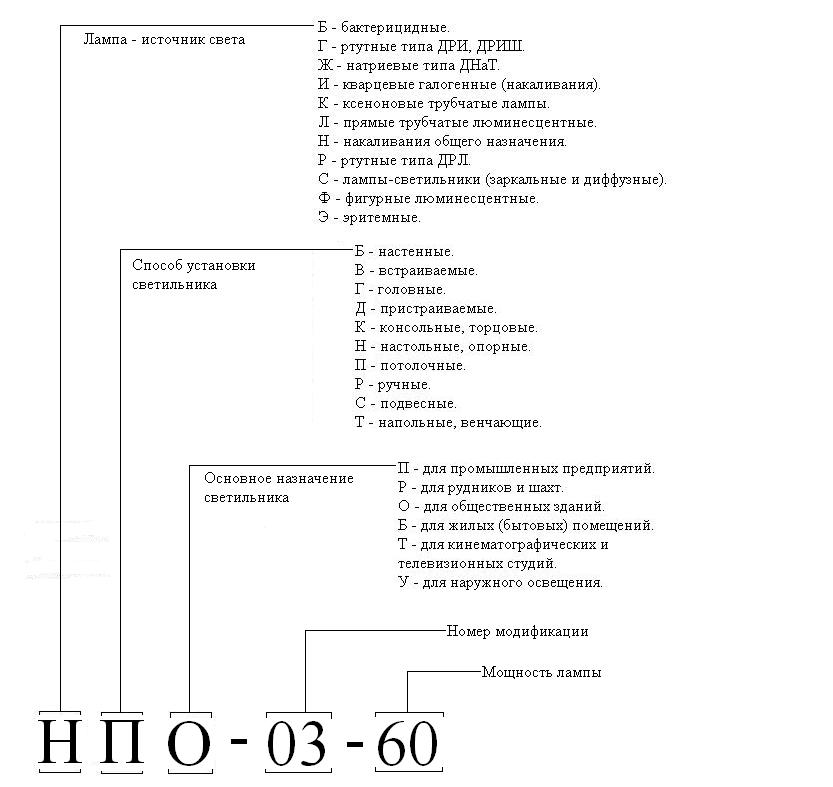

Светильнику может быть присвоен шифр (условное обозначение). Например, светильник под маркировкой НПО—03—60. Первая буква "Н" обозначает, что в светильнике используется лампа накаливания общего назначения, буква "П" говорит о том, что этот светильник следует крепить к потолку помещения, а буква "О" назначает светильнику быть использованным в общественных зданиях. Цифра "03" означает модификацию прибора, а цифра "60" - максимальную мощность используемой лампы накаливания. Двухзначное число ( 01 ... 99 ) обозначает номер серии. Кроме того, на светильниках прошлых лет выпуска могут стоять дополнительные цифры, которые обозначают количество ламп в светильнике.

Могут быть и другие группы: 6-я группа — цифры, обозначающие мощность ламп, Вт. 7-я группа — цифры ( 000 ... 999 ), обозначающие номер модификации. 8-я группа — буква (или буквы), обозначающая климатическое исполнение: У — для районов с умеренным климатом; Т — для районов с тропическим климатом, и т. д.; и цифра, обозначающая категорию размещения светильников: 1 — на открытом воздухе; 2 — под навесом и другими полуоткрытыми сооружениями; 3 — в закрытых не отапливаемых помещениях; 4 — в закрытых отапливаемых помещениях.

Может быть уточнение по степени защиты от взрыва:
В — взрывобензоопасные;
Н — повышенной надежности против взрыва.

Каждая серия объединяет светильники, имеющие конструктивные особенности, определяемые примененным материалом и формой рассеивающих и экранирующих элементов, характером обслуживания, способом подвески (на трубу, на крюк, на торс и т. д.), способом присоединения к питающей сети (через штепсельный разъем, клеммную колодку или непосредственно к проводке). Конструкции большинства светильников предусматривают встроенный штепсельный разъем.

Например, НСБ56—3х60—077 — подвесной светильник для жилых помещений с тремя лампами накаливания по 60 Вт серии 56 модификации 007.

Тема 9: Маркировка отечественных люминесцентных ламп

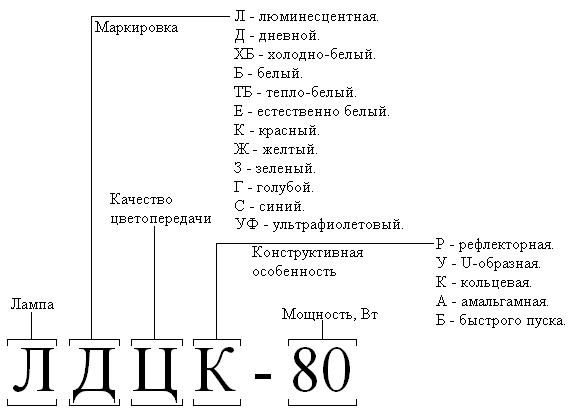

Люминесцентные лампы (ЛЛ) делятся на осветительные общего назначения и специальные. К ЛЛ общего назначения относят лампы мощностью от 15 до 80 Вт с цветовыми и спектральными характеристиками, имитирующими естественный свет различных оттенков. Для классификации ЛЛ специального назначения используют различные параметры. По мощности их разделяют на маломощные (до 15 Вт) и мощные (свыше 80 Вт); по типу разряда — на дуговые, тлеющего разряда и тлеющего сечения; по излучению — на лампы естественного света, цветные лампы, лампы со специальными спектрами излучения, лампы ультрафиолетового излучения; по форме колбы — на трубчатые и фигурные; по светораспределению — с ненаправленным светоизлучением и с направленным, например, рефлекторные, щелевые, панельные и др. У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, стоит буква Ц, а при цветопередаче особо высокого качества — буквы ЦЦ. Маркировка ламп тлеющего разряда начинается с букв ТЛ.

Вопрос 10: Какая величина напряжения для питания ламп освещения и для питания переносных светильников и электроинструмента должна применяться в ТП (КТП, СТП, МТП) 10/0,4 кВ, относящихся к сырым помещениям с повышенной опасностью? Светильники устанавливаются внутри шкафов. Данный вопрос возник в связи с тем, что в действующих сегодня документах (ПУЭ 7-го изд., Правила безопасности ПОТРМ-016-2001, ГОСТ 12.2.007.0 и ГОСТ 12.2.007.4) имеются расхождения.

Ответ: Виктор Шатров, сотрудник «Ростехнадзора»

П. 6.1.16 «ПУЭ» седьмого издания для питания светильников местного стационарного освещения с лампами накаливания (в вашем случае – светильники, установленные внутри шкафов) в помещениях с повышенной опасностью и особо опасных предусмотрено применение напряжения не выше 50 В. При питании светильников в условиях повышенной или особой опасности напряжением 220 В цепи питания светильников должны быть защищены УЗО с номинальным дифференциальным током не более 30 мА. Или же питание каждого светильника должно быть выполнено от разделительного трансформатора (от отдельной обмотки разделительного трансформатора, имеющего несколько обмоток).
П. 6.1.17 «ПУЭ» седьмого издания для питания переносных светильников в помещениях с повышенной опасностью и особо опасных предусмотрено напряжение не выше 50 В. При этом следует иметь в виду, что в условиях повышенной и особой опасности, напряжение прикосновения при повреждении изоляции в электроустановке не должно превышать 25 В (п. 1.7.53 «ПУЭ» седьмого издания).
Питание светильников напряжением до 50 В должно производиться от безопасных разделительных трансформаторов, соответствующих ГОСТ 30030 «Трансформаторы разделительные и безопасные разделительные трансформаторы» (п. п. 1.7.73 и 6.1.18 «ПУЭ» седьмого издания).

Вопрос 11: Ни один проект с расположенными внутри ванной комнаты и санузла жилой квартиры выключателями освещения не проходит согласования в «Ростехнадзоре». Все выключатели и регуляторы теплых полов заставляют выносить за пределы санузлов, ссылаясь на п. 7.1.53 «ПУЭ» 7-го изд., где сказано, что «в саунах, ванных комнатах, санузлах, мыльных помещениях бань, парилках, стиральных помещениях прачечных и т. п. установка распределительных устройств и устройств управления не допускается». Я сомневаюсь, что здесь под устройствами управления подразумеваются выключатели освещения. Может быть, речь идет об указанных помещениях, не находящихся в жилых квартирах (например, общественные ванные и санузлы)? Ведь все электромонтажные организации ставят выключатели в ваннах и санузлах, а мы потом их выносим за пределы этих комнат, чтобы сдать эту квартиру инспектору «Ростехнадзора».

Ответ: Виктор Шатров, сотрудник «Ростехнадзора»

Представители «Ростехнадзора» в этом случае поступают на основе действующих нормативных документов, в частности, «ПУЭ». Все перечисленные помещения, независимо от назначения зданий, в которых они расположены, с точки зрения опасности поражения электрическим током относятся к особо опасным помещениям. При этом, в таких помещениях постоянно пребывает неквалифицированный персонал. Его защита от поражения электрическим током должна обеспечиваться соответствующим построением электрической сети, использованием предназначенных для этих помещений электроприемников и определенным расположением аппаратов управления и защиты. Выключатели освещения (и вообще все аппараты, не предназначенные для отключения аварийных сверхтоков – токов короткого замыкания, перегрузки) относятся к аппаратам управления, так же как и регуляторы температуры для теплых полов. Если монтажные организации нарушают проектные решения, то они и должны нести за это ответственность, в том числе финансовую. Отступления от проекта без согласования с проектной организацией неправомерны, ошибки должны ликвидироваться монтажной организацией.

Полезный совет: Как произвести монтаж и подключение люстры?

Люстру подвешивают на заранее заготовленный крюк, предварительно испытанный на прочность. Крюк изолируют внахлёстку двумя слоями изоляционной ленты. Провода проложены в трубках люстры заводом-изготовителем и выведены на клеммную колодку. Через неё люстра присоединяется к электропроводке. Выключатели установлены на стене. Зарядку светильников выполняют гибкими проводами с медными жилами.
Для подключения люстры необходима индикаторная отвёртка. Индикатор перед работой обязательно проверяется на работоспособность. На потолке висят три конца, один нуль и два фазных. Провода «фаза» идут на выключатель, а «нуль» сразу идёт в монтажную коробку.

Подключение люстры производится в четыре этапа: Этап 1. Выключаем автоматический выключатель на лестничной площадке и индикатором проверяем отсутствие напряжения. Снимаем с трёх потолочных концов изоляцию, затем разводим эти концы в сторону друг от друга так, чтобы они не замыкались. Включаем напряжение. Этап 2. Индикатором по очереди дотрагиваемся до каждого из концов. При этом выключатель должен быть включён. При касании провода индикатор загорается, значит это «фаза», не горит — «нуль». Запомните или пометьте изоляцией «нуль». Этап 3. Из люстры выходят три провода, нам надо найти из них «нуль». Для этого по очереди включаем в розетку два любых провода, при этом не дотрагивайтесь до третьего. Должна загореться одна половина ламп, запоминаем провода, а затем один провод оставляем в розетке, а другой меняем местами с неподключенным. Должна загореться другая половина ламп. Если этого не произошло, меняем провода. Должно быть так, чтобы один провод всегда был в розетке, вставляя по очереди другие два провода, загорался сначала один ряд ламп, а потом другой. Тот провод, который не вынимался из розетки и будет нулевым. Этап 4. Соединяем нулевой провод люстры с нулевым проводом на потолке. Два фазных провода — с любыми из двух на потолке. Если вас не устраивает, что выключатель включает сначала большой свет, а затем маленький, то надо просто поменять местами фазные концы на люстре или на выключателе.
