Схема подключения люстры к электропроводке показана на рисунке 1:
Рисунок 1. Схема включения люстры (5-рожкового светильника).
Информация о монтаже люстры взята из книги "Справочник домашнего электрика", автор Корякин-, СПб.: Наука и Техника, 2005
Другой материал на эту тему (http://www. elekab. ru/master5.htm)
Для подключения люстры нам будет нужна индикаторная отвертка. Индикатор перед работой обязательно проверяется на работоспособность. На потолке висят три конца, один ноль и два фазных. Провода "фаза" идут на выключатель, а "ноль" сразу идет в распаячную коробку. Выключаем автоматический выключатель на лестничной площадке и индикатором проверяем отсутствие напряжения. Снимаем с трех потолочных концов изоляцию, затем разводим эти концы в сторону друг от друга, так чтобы они не замыкались. Включаем напряжение. Индикатором по очереди дотрагиваемся до каждого из концов. При этом выключатель должен быть включен. При касании провода индикатор загорается, значит это "фаза", не горит – "ноль". Запомните или пометьте изоляцией "ноль". Из люстры выходят три провода, нам надо найти из них "ноль". Для этого по очереди включаем в розетку два любых провода люстры, при этом не дотрагивайтесь до третьего. Должна загореться одна половина ламп, запоминаем провода, а затем один провод оставляем в розетке, а другой меняем местами с не подключенным. Должна загореться другая половина ламп. Если этого не произошло, меняем провода. Должно быть так, чтобы один провод всегда был в розетке, вставляя по очереди другие два провода, загорался сначала один, потом другой ряд ламп. Тот провод, который не вынимался из розетки и будет нулевым. Соединяем нулевой провод люстры с нулевым проводом на потолке. Два фазных провода с любым из двух на потолке. Если вас не устраивает, что выключатель включает сначала большой свет, а затем маленький, то надо просто поменять местами фазные концы на люстре иле на выключателе. В электрике нельзя скручивать медный и алюминиевый провод. Между этими металлами получается электронная пара, которая способствует разрушению контакта. Такие вещи соединяются через винт с гайкой, а между ними обязательно ставится стальная шайба. В магазинах есть специальные соединительные колодки, которые прикручивают провода через втулку винтами.
Полезный совет: Как подключить вентилятор в санузле (один из вариантов)?

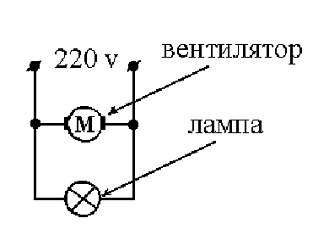

В продаже появились вентиляционные решетки с встроенным вентилятором. В туалете можно подключить вентилятор параллельно с осветительной лампой. Преимущество такого подключения заключается в том что, включив свет, в туалете одновременно начинает работать вентилятор, и не нужен дополнительный выключатель. Это избавит вас от неприятных запахов. Лампа и вентиляционный люк обычно находятся рядом, что упростит прокладку проводов.
Тема 12: Управление освещением из 2-х и более мест с использованием поляризованного реле
Схема подключения поляризованного реле «Legrand 040 15»
L
N
ОТВЕТ 1: Опыт построения есть, но без дополнительных устройств, как на стр. 112 (Каталога «Легран»), т. к. такой надобности пока не возникало. В прицепленном файлике схемка с реле 04015, так делают чаще всего.
Что же лучше, сказать трудно, но есть определённые "но" для той (проходными выключателями) и этой схемы. Обычные выключатели рассчитаны на ток не более 10 ампер, поэтому если нагрузка более 10 ампер лучше использовать реле (макс. 16 ампер на один контакт, а у 04019, например, их четыре). Тем более, если нагрузкой являются люминесцентные светильники - при пуске стартовый ток может быть в 3-5 раз больше, чем их номинальная мощность.
Поскольку кнопки, используемые с реле, как правило, дешевле чем проходные выключатели, то общая стоимость схемы будет зависеть от количества мест, с которых надо будет включать свет. Например, 3 проходных выключашт. - 3-х контактных переключателя и 1шт. - 4-х контактный) будут стоить дешевле, чем реле и три кнопки. Если же светом надо управлять с 10 мест, то наоборот.
Красивее, наверное, будет схема с реле, только из-за того, что кнопки стоят всегда в одном положении клавиши...
Надёжнее, при условии соблюдения мощности нагрузки, мне кажется всё-таки схема с проходными выключателями (неизвестно как обмотка реле и его контакт переживает перенапряжения, ну и всё-таки дополнительное устройство...)
ОТВЕТ 2: LEG артик05,04015, 04006,04019, 04085,04086,04087,04089, всю техническую информацию можно скачать с сайта WWW. legrand. ru Реле бывают с разным напряжением управления (12в, 24 в, 230в), а также разные коммутирующие цепи (1 фаза, 2 фазы, 4фазы) и все по 16 ампер на фазу.
Схема очень простая (на питание всегда подается напряжение, какое выбирается в зависимости от условий запитки 12/24/220/), дальше делается шлейф одного управляющего напряжения (также выбирается в зависимости от условия запитки), сколько ставить выключателей (кнопки) - можно почти бесконечно (N+1), этот шлейф дает возможность управлять с любой точки (при кратковременном нажатие любой кнопки/выключатель подается команда на переброс реле из одного состояния в другое и так далее). Но, есть такие же реле и с задержкой времени (если надо делать дистанционное вкл/выкл по временному интервалу), эти артик40, 04741, 04742, 04743, 04745, (эти реле уже многофункциональны с программами по времени) например, делается лестничный марш на несколько этажей (уходя с последнего или первого этажа, свет вкл/или выкл с задержкой на весь марш).
МОЕ ПОЯСНЕНИЕ к схеме:
1. L, N - это выходные контакты 1-полюсного (2-полюсного) автоматического выключателя данной групповой линии освещения (6А/10А/16А).
2. Поляризованное 1-полюсное реле (16А) устанавливается на DIN-рейку непосредственно за автоматом и физически представляет из себя устройство, замыкающее цепь L-N при первом/третьем/пятом нажатии кнопки (при 1-м/3-м/5-м замыкании линии L-A1), размыкающее цепь L-N при втором/четвертом/шестом нажатии кнопки (при 2-м/4-м/6-м замыкании линии L-A1) и т. д. Т. е. - если ни одна кнопка не нажималась - реле держит цепь разомкнутой, нажали одну из кнопок - сработавшее реле замкнуло цепь, светильники включились, - еще раз нажали кнопку - реле разомкнуло цепь, светильники погасли и т. д.
3. Реле подключается фазным проводником от автомата на клемму 1 - напрямую, на клемму А1 - через любое количество параллельно подключенных обычных кнопок 10A (типа 840 04, 840 22, 840 09 - стр. 310 Каталога Legrand) или даже любых кнопок, используемых для дверного звонка.
4. К фазной клемме 2 Реле подключается группа светильников (параллельным подключением), при этом "-" или нуль от группы светильников и вывод клеммы А2 Реле подключаются к нулевой клемме автомата.
5. Проводник РЕ – использовать, минуя реле (автомат-светильники-автомат).
6. При использовании кнопок с подсветкой - применять компенсатор "040 89".
ОТВЕТ 3: Да, всё верно. Вот только кнопок с подсветкой можно ставить очень ограниченное кол-во (в зависимости от тока лампочек подсветки), т. к. через обмотку реле пойдёт "n"-ный ток и возможно ложное перебрасывание. Либо ставить компенсаторы 04089 (стр.112 Legrand)
Тема 13: Управление освещением из 2-х и более мест с использованием импульсного реле “BIS-411”
Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение или другой потребитель из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки для лестничных или аналогичных выключателей (для соединения кнопок управления с реле достаточно применить двухжильный провод 2 х 0,35мм). | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
Монтаж:
|

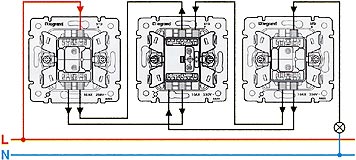

Тема 14: «Legrand» - Схемы подключения выключателей/переключателей серии «Valena»
|
Тема 15: Электромагнитные ПРА и Электронные ПРА
|
