Конструктивные типы промышленных зданий

Конструктивные типы промышленных зданий

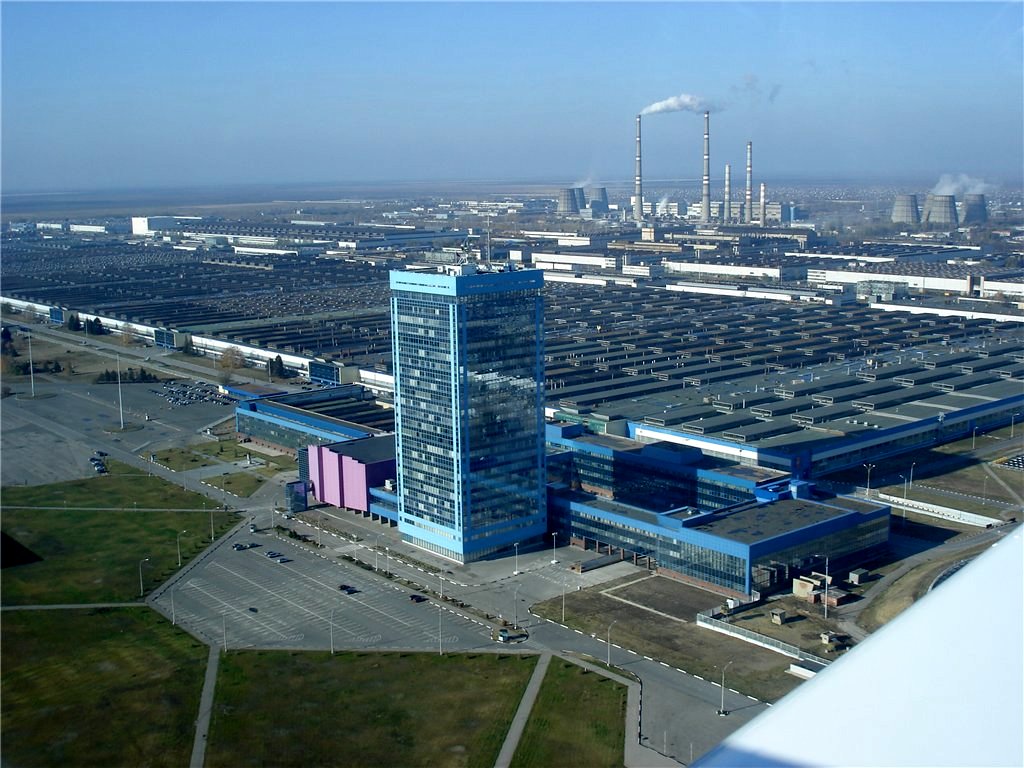

Рисунок 1. АвтоВАЗ

[http://bfmsamara. ru/wp-content/uploads/2015/09/Territoriya-AvtoVAZ-v-Tolyatti. jpg]

Одноэтажные промышленные здания предназначены для предприятий с громоздким оборудованием или выпускающих крупногабаритную продукцию. Их конструктивный тип — каркасный в виде продольных рядов колонн, связанных с покрытием. По числу рядов колонн одноэтажные здания бывают одно-или многопролетные.

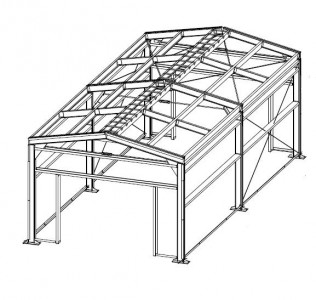

Рисунок 2. Каркас однопролетного промышленного здания

Рисунок 3. Строительство многопролетного промышленного здания

Многоэтажные промышленные здания обслуживают производства с вертикальной технологической схемой (мельницы, бетонные заводы) или имеющие легкое технологическое оборудование (предприятия радиоэлектроники, пищевой, легкой промышленности). Наиболее распространенный тип многоэтажного здания — унифицированный каркас высотой до пяти этажей. Такие здания оборудуют лифтами, а в пределах этажа используют напольный транспортер, подвесные конвейеры и др.

Рисунок 4. Многоэтажное здание с балочными перекрытиями:

1 – фундамент;

2 – колонны;

3 – ригели (главные балки);

4 – плиты перекрытий;

5 – несущие конструкции покрытия;

6 – плиты покрытия;

7 – несущая стена из крупных блоков

Здания смешанной этажности используют в горнорудной, целлюлозно-бумажной и других отраслях промышленности. Громоздкое технологическое оборудование размещают в одноэтажной части здания, легкое и провисающее технологическое оборудование — на междуэтажных перекрытиях.

Рисунок 5. Промышленное здание смешанной этажности (обогатительная фабрика Стойленского ГОКа [http://www. sgok. ru/mediabank/photo/9.html}

Таблица 1 - Требования к промышленным зданиям в зависимости от их класса

Класс здания	Срок службы, лет	Степень долговечности	Степень огнестойкости	Эксплуатационные требования
I	70...100	I	Не ниже II	Повышенные
II	50...70	II	Не ниже III	Средние
III	20...50	III	Не нормируется	То же
IV	До 20	Не нормируется	То же	Минимальные

Классификация промышленных зданий по группам капитальности

Конструктивные элементы здания	Группа капитальности
I	II	III	IV	V
Стены	Сплошная кладка из кирпича, крупных блоков или железобетонных панелей	Облегченная кладка из всех видов кирпича или легких камней	Деревянные, брусчатые, рубленные	Деревянные, каркасные, щитовые, саманные и глинистые
Заполнение фахверка каркасных стен	Кирпич, шлакобетонные камни и другие облегченные блоки и камни, крупные панели, металлические или асбестоцементные листы	-	-	-
Колонны и столбы	Металлические или железобетонные	Железобетонные или кирпичные	Кирпичные или деревянные	Деревянные	Деревянные
Междуэтажные и чердачные перекрытия	Железобетонные	Железобетонные	Деревянные
Бесчердачные перекрытия	Металлические	Железобетонные	Деревянные
