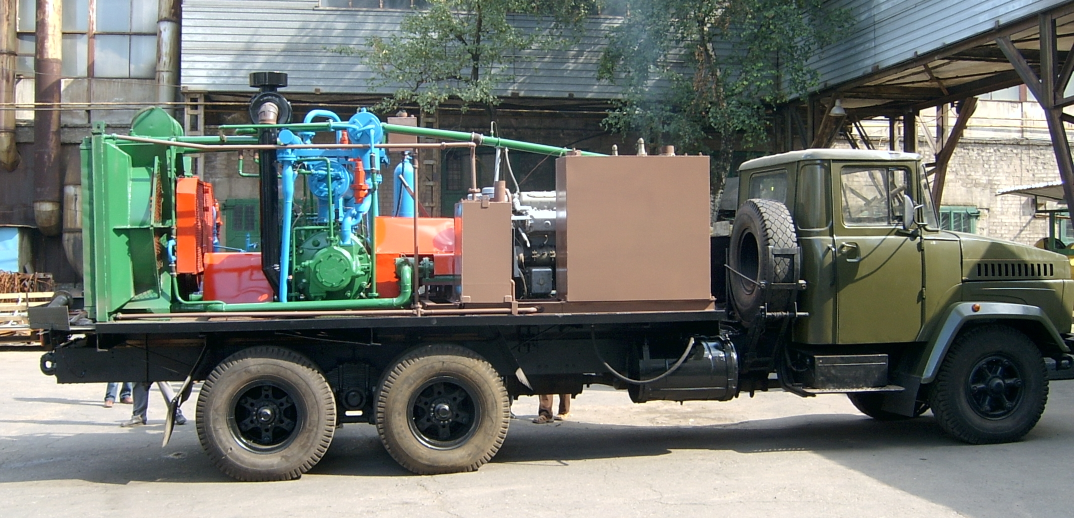

Предлагаем вашему вниманию «Станцию компрессорную передвижную типа СД-9/101М» на базе шасси КрАЗ-250 – и ее техническое состояние после ремонта.
Компрессорная станция предназначена для подачи сжатого воздуха в невмоударные и шарошечные буровые станки при бурении скважин различного назначения, испытания трубопроводов, работающих под давлением до 100 кгс/см2, очистки канализационных и водопроводных систем промышленных предприятий и городов, а также для других инженерно-строительных и ремонтных работ.
Компрессор 2ВМ 2,5-9/101М
Выполнен капитальный ремонт в объеме:- прошлифованы шатунные шейки коленвала; заменены вкладыши; восстановлены паспортные зазоры в крейцкопфах; заменены штоки поршней, поршни и поршневые кольца; заменены клапана и уплотнительные элементы; отремонтирован насос централизованной смазки компрессора; заменены система смазки цилиндров с установкой нового лубрикатора, насос прокачки масла при запуске компрессора, масляный фильтр; разработана новая система запуска компрессора от центрального пульта управления с применением подкачивающего гидронасоса; проведена ревизия и очистка всех межступенчатых охладителей с заменой уплотнительных элементов.
Дизельный двигатель компрессора - ГД12БС1
- заменена полностью цилиндропоршневая группа; установлены новые генератор и стартер в системе смазки предпускового маслопрокачивающего электро-гидронасоса; установлены новые регуляторы охлаждающей жидкости; разработана новая система воздухообеспечения дизеля с применением модернизированных фильтров; заменен топливоподкачивающий насос; заменен полностью блок охлаждения.
Платформа компрессорной станции и кунг доработаны в транспортный габарит с учетом нормального технического обслуживания ее составных частей.
Дизельный двигатель ЯМЗ 236
Выполнены ремонтные работы:
- комплектно заменена цилиндро-поршневая группа, прошлифован коленвал – /1-й ремонт; заменены шатунные и коренные вкладыши подшипников скольжения, заменены уплотнения; полностью заменена электропроводка и комплектующие элементы.
Шасси КрАЗ-250
Проведена ревизия несущей конструкции шасси, выявлены дефектные места: трещины, забоины, вмятины. Выполнены работы по устранению дефектов и усилению ослабленных мест. Выполнены в полном объеме ремонтные работы с заменой изношенных деталей и уплотнительных элементов, заменена тормозная жидкость, проведены наладка и испытание тормозной системы.Станция компрессорная СД-9/101М после выполненного объема ремонтно-восстановительных работ по техническим характеристикам соответствует новому изделию, а по ресурсу - не менее 90% ресурса нового изделия.
Ниже приведены основные технические данные станции.
Технические данные станции
№ п/п | Наименование параметров | Показатели |
1 | 2 | 3 |
1 | Сжимаемая среда | воздух |
2 | Производительность, м3/мин | +5% 9 - 15% |
3 | Давление начальное, номинальное, кгс/см2 | 1,033 |
4 | Давление конечное, номинальное, кгс/см2 | 101 |
5 | Мощность станции, расчетная, кВт. | 150±7,5 |
6 | Охлаждение компрессора и сжатого воздуха | Жидкостное (вода, антифриз) |
7 | База транспортная | Автомобиль КрАЗ-250 |
8 | Габаритные размеры станции (включая шасси автомобиля), мм | |
длина | 10000 | |
ширина | 2650 | |
высота | 3700 | |
9 | Полная масса станции, кг | 20000 |
10 | Марка компрессора | 2ВМ2,5-9/101М |
11 | Тип компрессора | оппозитный, двухрядный. 4-х ступенчатый |
12 | Распределение давлений по ступеням компрессора, кгс/см2 | |
1 ступень | 2,2-3,0 | |
2 ступень | 9,7-12,9 | |
3 ступень | 30-40 | |
4 ступень | 100-101 | |
13 | Диаметры цилиндров, мм | |
1 ступень | 330 | |
2 ступень | 200 | |
3 ступень | 115 | |
4 ступень | 65 | |
14 | Масса компрессора, кг | 2000±20 |
15 | Габаритные размеры, мм | |
длина | 1100 | |
ширина | 1750 | |
высота | 1800 | |
16 | Потребляемая мощность, кВт | +15% 125 - 5 |
17 | Частота вращения вала компрессора, об/мин | 1350 |
18 | Привод компрессора - дизель | 2Д12БС1 |
19 | Мощность дизеля, л. с. | 300 |
20 | Частота вращения вала дизеля при номинальной производительности, об/мин. | 1350 |
21 | Напряжение постоянного тока, в | 24 |
22 | Станция снабжена системой автоматики, отключающей компрессор в аварийных случаях | по срабатыванию датчиков |
23 | Смазка механизма движения | циркуляционная под давлением |
24 | Смазка цилиндров | принудительная |
1 | 2 | 3 |
25 | Заправочные емкости, л | |
топливо | 650 | |
масло | 125 | |
вода | 420 | |
26 | Удельный расход топлива, кг/кВт. ч | 0,236 |
