Вопрос по теме: выбор вибратора для вибростола (стр. 3 )

Как видите - ничего сложного. Достоинством того, что здесь установлен ИВ-98 является то, что можно, за счет излишней мощности вибратора, пустить под столешницу "паука" с грузом, для того, чтобы опустить общий центр тяжести столешки как можно ниже. В идеале - на уровень оси вибратора.

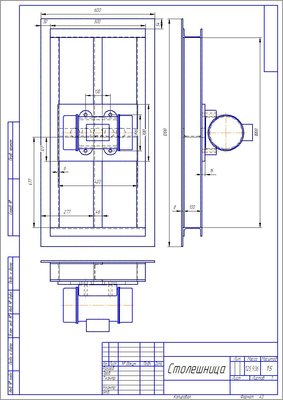

На чертежике не показаны болты для крепления вибратора и стаканы под пружины. Стаканы - лучше варить на швеллера. Отступил швеллера от краев столешницы с одной только целью: сэкономить вес каркаса. А жесткости краев вполне хватит, чтобы не гнуться при вибрации.
Да, и еще - обратите внимание на главном виде на отверстия, показанные пунктирными кружками. Эти отверстия в плите, предназначенной для крепления вибратора выполняют 2 функции:
1. Все то же облегчение
2. Даже более важная: отверстия для электрозаклепок. Иначе середина листа будет "хлюпать", а может и основательно повести лист при сварке его по краям. У нас на заводе даже лист 40 мм стараются в середине приварить - гнет!!!

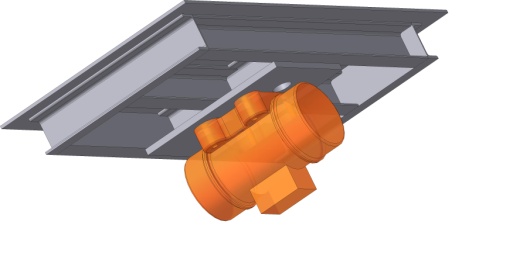

Для наглядности добавляю картинку трехмерку

Кстати, в качестве примера размещения груза под столешницей (для выравнивания амплитуды по длине стола), привожу фото (не мое, но мне лень чертить )

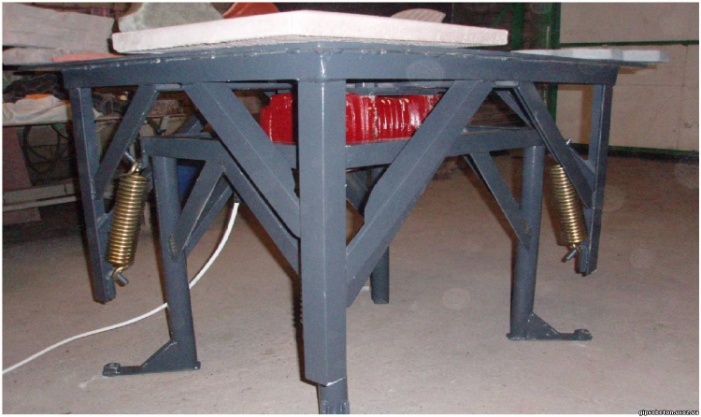

Пример крепления грузов

Да, здесь не лучшее решение с точки зрения жесткости и веса всей конструкции, но и оно оказало положительное влияние: стол перестал "махать крыльями". А вообще - оптимальней сделать из профилей этакую перевернутую пирамиду. Получится аналог фермы, которая, как известно имеет намного меньший вес, чем такая-же по прочности балка.

И еще одно: груз лучше опустить еще ниже. Так можно будет уменьшить его вес.
В принципе - лекция про вибростолы для литья окончена

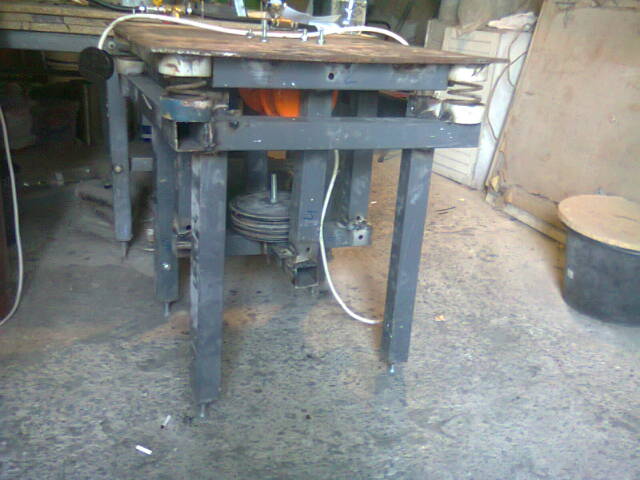

Андрюха Васильевич выкладываю фото своего стола сделанного по такому принципу. Размер стола155*на 110см..Размер в принципи может быть любым лишь бы не кратным. Толщина столешницы 12 мм. Но я думаю 10 мм хватит за глаза, да и 8 мм будет достаточно. Основную жесткость дает каркас. Он у меня сварен по периметру из швелера 6.5 см. Центр профильная труба размером 80*100*3.Сварена крестом, к центру приварена пластина под вибратор толщиною 2.5 см размер 35*35 см. Остальное видно на фото. Теперь про самое больное, про пружины. У меня стоят все четыре разные по длине, найденные на металлоломе. Длина регулируется болтами. Планировал поставить пружины с прицепа "камаз"Там подходящих размеров и стоят на прицепном по 2 шт. На крайний случай повесил бы стол на ремни.

А как ты думаешь, насколько можно увеличить максимально длинну столешницы, чтоб не было маханий крыльями?

Игорь С  А хоть километр
Главное правильно подобрать мощность, расположение вибраторов и опор, ну и каркас, конечно тоже
А если по делу (так - из статистики), то при приемлемых профилях каркаса (этак швеллер №№12-14) можно делать длиной до 2000мм. Просто сам стол уже становится неподъёмным. Обязательно - 2 вибратора.
Если 1 на маятнике - то надо мощнее каркас (уже примерно швеллер № 18 )
Это все с точки зрения жесткости, чтобы не махало крыльями за счет прогиба.
А если - чтобы не махало крыльями при круговых колебаниях - или опять-же 2 вибратора, но вращающиеся в 1 сторону, разнесенные подальше друг от друга, либо 1 вибратор, но с доп. грузом под столешкой (чтобы ЦТ ее опустить примерно на уровень оси вибратора.)

В принципе - может, но у правильно сделанного стола - эти волны будут не больше 0,1-0,2 мм.
А еще - поулетают все формы . ВСВ то от оборотов зависит в квадрате. Амплитуда останется прежней, а вот ускорения...

Prokuror Стол, если заниматься разными видами литья, должен быть тяжёлым и мощным, как американский тягач, думаю видели все и не раз. Ему что 10 тонн тянуть - что 40 тонн, он их не чувствует, там под капотом 500-600 кобыл.

Согласен с Игорем, что длинна стола может быть любой, хоть километр. И это не шутка. Надо соблюсти три правила:
1 Жесткость столешници
2 Мощность вибровозбудителя
3 Правильная виброразвязка(которая не будет отражать волны)
В данной котструкции (коментировать стол не буду потому как боюсь гнева автора) все "бяки - каки" убраны изначально.(некоторые "вещи" доходили до меня через пол-года а то и год).
Теперь по существу. Я думаю длинна стола может быть 2-2.5м с одим вибратором. Надо только увеличить швелера по периметру до№8№10.Ноя думаю что хватит и №8.При длинне 2.5м лучше еще поставить поперечные ребра жесткости.

А я вот сразу и отвечу
При длине столешницы 2,5 метра и 1 вибраторе - прогиб столешки, если использовать шв. №№ 8-10 будет порядка 0,25-0,4 мм, что уже сопоставимо с амплитудой вибрации. Это если сделать горизонтальную вибрацию, то такие швеллера пойдут, конечно.

Сообщение от valter63 Да судя по видео всего-то применить частотник и проблемы с подборам пружин будет снята.

Очень и очень большое заблуждение. Частоту нужно подбирать под максимальное уплотнение бетонной смеси а не под пружины. Ив-98 частотником погонять можно, но только частоту надо понижать. Ну а если частотником повышать частоту то про ускорение Игорь писал.
Сразу напишу про пружины. Длинна моих пружин в среднем 35см, толщина 6 см.,толщина прута 10 мм. Хотя я думаю что и на ремнях стол работать будет не хуже.

Кашалот  Исходя из размеров столещницы 1,25 на 2,5, лист х/к толщина 1,5 см либо 1,2 см, швелер либо 12, либо 14, два вибратора ИВ-98Б (42В, 380В) Гц. 50, дальше, 4 камазовские пружины, с ними вопрос, так как бывают разные (пружина педали тормоза, тормозных колодок, есть ещё амортизатор под кабину ) потом не могу сообразить какой квадрат нужен для ножек, и какого размера уголки.

Андрюха Васильевич Не совсем понятно какие размеры и чего хочется по периметру. Начертите или нарисуйте эскиз хотя бы в общих размерах. И напишите что будете производить и какой максимальный вес формуемого бетона.
П, С,Оно и другим пригодиться.

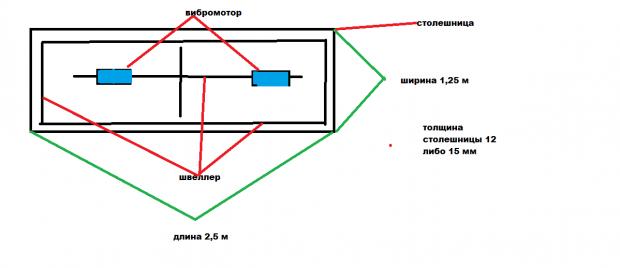

Кашалот  Как мог наваял

Prokuror Блин очень сложно синхронизировать моторы. У самого сейчас работают два ИВа, но полной синхронизации нет даже после восстановления двигателей. Вибрация, вернее уровень амплитуды, идёт волнообразно. Хотя нужно сказать, что от транспортного эфекта избавился. Буду переходить на один ИВ-11-50 и частотник, ща Игорь подремонтирует маятник и вперёд.

у что сказать? Оптимально с точки зрения жесткости - размещение вибраторов на 1/4 длины от краев (между ними - 1/2 длины стола). И опоры прямо напротив осей вибраторов.
Кстати, а почему валы вибраторов то на рисунке расположены на 1-й линии? их надо развернуть на 90 градусов.
Больше 12 мм толщины - лист нафиг не нужен. Обычно используют 10 мм. При 2-х вибраторах (и длине стола 2-2,2 м) - вполне достаточно будет 12 швеллера. Только я бы предложил 3 шт. вдоль стола положить. Кстати, обычно не рекомендуется чтобы стол имел кратные размеры (типа 1:2, 1:3 или 1:4). Так что лучше, например 2,4х1,18 метра.
Пружины надо просто подобрать так, чтобы прогиб под полной нагрузкой был не больше 1/3 их хода.
Если ставить 1 вибратор - придется ставить его на маятник и делать более мощный каркас (например из 16 швеллера). Или подвешивать ввнизу столешки (у самой земли) доп. груз, чтобы ЦТ всей столешницы примерно совпадал с осью вибратора. А значит надо будет (при таких то размерах и толщине листа) ставить вибратор помощнее, чем ИВ-98, ну или 98-й будет на пределе работать.

Кашалот Собрал стол по рекомендациям Андрюхи Васильевича. Вышел малость коряво, сварщик парняга молодой, слабоват, при сварке чуток повело столешницу. Верхний стол повесил на хомуты, использовал те что для сельхозтехники используют. При первых запусках мотыляло его сильно, мы хомуты сцепили, стал ровнее работать. Так как это у меня первый стол, по шуму сравнить не с чем, по мне так все равно громко работает. И ещё, я не стал дожидаться когда придут ИВ 98, купил 99. В принципе проверял пока песком, рассеивает нормально. Посмотрим, что будет при первых пробах уже на с формам

Андрюха Васильевич В принципе сделано все правильно, но единственное замечание, сделано как-то жидковато. Вместо уголка по периметру нужно было варить швелер 6.5.Ну и "крест" варить с профтрубы по мощнее. У меня 60*80,толщина метала 3мм. Так как стол получяился легкий я думаю ив-99 хватит. А мотыляло стол из за того что не хватает жесткости столешницы

Кашалот Столешница 10, станина под мотор 8. уголки 5, квадрат трубы тоже 5

Андрюха Васильевич

Сообщение от Кашалот [B], мотылять его начинало из-за того что хомуты позволяли большую амплитуду брать, ну мы их и сцепили, теперь ровно ходят.

Я тебе пытаюсь сказать откуда взялась большая амплитуда на виброразвязке, а ты мне про "хомуты которые позволяли большую амплитуду брать".Ну да ладно со временем поймешь. Был у меня учебный стол, я на нем проверял свои"гениальные идеи."
