Типовая технологическая карта (ТТК) работы нулевого цикла при возведении здания производственного или складского назначения с металлическим каркасом (стр. 2 )

Рис.3. Бульдозер Б170М1.03ВР

Рис.4. Виброплита TSS-VP90T

Рис.5. Вибратор ИВ-47Б

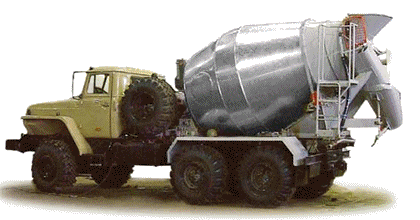

Рис.6. Автобетоносмеситель CБ-159А

Рис.7. Бадья поворотная

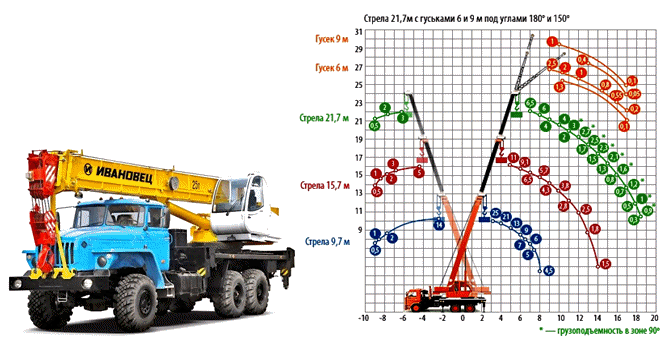

Рис.8. Грузовые характеристики автомобильного стрелового крана КС-45717

2.5. Для производства работ нулевого цикла при возведении здания размером 12,0х18,0 м применяются следующие строительные материалы, изделия и конструкции: бетонная смесь кл. В20, W6, F100; кл. В20, W6, F150; кл. В10 по ГОСТ 7473-2010; песок крупнозернистый по ГОСТ 8736-93; холодная битумная грунтовка и битум строительный БН-70/30 по ГОСТ 6617-76; сварочные электроды Э42 по ГОСТ 9467-75; обрезной пиломатериал хвойных пород VI с. толщиной 50 мм, по ГОСТ 8486-66*; фанера бакелированная слоёная марки ФБС-16 толщиной 16 мм, по ГОСТ 11539-83; арматурная сталь класса А-III (А400), А-I (А400), 12 мм, 10 мм, 8 мм, 6 мм по ГОСТ 5781-82*; арматурная сталь класса Вр-I (В500), 4 мм, по ГОСТ 6727-80; прокат листовой 6 мм, 8 мм по ГОСТ 19903-74*; пенополистирол толщиной 150 мм по ГОСТ 15588-86; стеновые фундаментные блоки ФБС 24.3.6-Т и ФБС 9.3.6-Т поГОСТ 13579-78*; шуруп самонарезающийся 5х30 мм по ГОСТ 1145-80; гвозди строительные 100х4,0 ммпо ГОСТ 4028-63; проволока вязальная 1,0 мм по ГОСТ 3282-74; болты фундаментные по ГОСТ 24379.1-80; гидропрокладка "Waterstop" по ТУ 5772-013-01393624; фиксирующая сетка "Revofix" по ТС N 07-0669-03.

2.6. При производстве работ нулевого цикла при возведении здания размером 12,0х18,0 м следует руководствоваться требованиями следующих нормативных документов:

- СП 48.13330.2011. "СНиП 12-01-2004 Организация строительства. Актуализированная редакция";

- СНиП 3.01.03-84. Геодезические работы в строительстве;

- Пособие к СНиП 3.01.03-84. Производство геодезических работ в строительстве;

- СНиП 3.02.01-87. Земляные сооружения. Основания и фундаменты;

- Пособие к СНиП 3.02.01-83*. Пособие по производству работ при устройстве оснований и фундаментов;

- П2-2000 к СНиП 3.03.01-87. Производство бетонных работ на стройплощадке;

- СНиП 3.04.01-87. Изоляционные и отделочные покрытия;

- СНиП 3.04.03-85. Защита строительных конструкций от коррозии;

- СТО НОСТРОЙ 2.33.14-2011. Организация строительного производства. Общие положения;

- СТО НОСТРОЙ 2.33.51-2011. Организация строительного производства. Подготовка и производство строительно-монтажных работ;

- СТО НОСТРОЙ 2.6.54-2011. (Изм. N 1 от 01.01.2001 г.). Конструкции монолитные бетонные и железобетонные. Технические требования к производству, правила и методы контроля работ;

- СТО НОСТРОЙ 2.35.122-2013. Система контроля качества "НОСТРОЙ". Требования и руководство по применению в строительных организациях;

- СТО НОСТРОЙ 2.10.76-2012. Строительные конструкции металлические. Болтовые соединения. Правила и контроль монтажа, требования к результатам работ;

- СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

- СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;

- РД 11-02-2006. Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения;

- РД 11-05-2007. Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП 48.13330.2001 "СНиП 12-01-2004 Организация строительства. Актуализированная редакция" до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение (ордер) на выполнение строительно-монтажных работ. Выполнение работ без разрешения (ордера) запрещается.

3.2. До начала производства работ нулевого цикла при возведении здания размером 12,0х18,0 м необходимо провести комплекс организационно-технических мероприятий, в том числе:

- разработать РТК или ППР на устройство фундамента здания;

- назначить лиц, ответственных за безопасное производство работ, а также их контроль и качество выполнения;

- провести инструктаж членов бригады по технике безопасности;

- установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т. п.;

- обеспечить участок утвержденной к производству работ рабочей документацией;

- подготовить к производству работ машины, механизмы и оборудования и доставить их на объект;

- обеспечить рабочих ручными машинами, инструментами и средствами индивидуальной защиты;

- обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

- оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;

- обеспечить связь для оперативно-диспетчерского управления производством работ;

- доставить в зону работ необходимые материалы, приспособления, инвентарь, инструменты и средства для безопасного производства работ;

- проверить сертификаты качества, паспорта на арматурную сталь, пиломатериал, фанеру;

- опробовать строительные машины, средства механизации работ и оборудование по номенклатуре, предусмотренные РТК или ППР;

- составить акт готовности объекта к производству работ;

- получить у технического надзора Заказчика разрешение на начало производства работ.

3.3. Общие указания

3.3.1. Монолитные фундаменты выполняются из бетона кл. В20, W6. Под монолитным железобетонным фундаментом необходимо выполнить подготовку из бетона кл. В10, W4, F50 толщиной 100 мм и уплотненного крупнозернистого песка толщиной 200 и 500 мм под монолитной плитой.

3.3.2. Боковые поверхности железобетонных конструкций, соприкасающиеся с грунтом, обмазать горячимбитумом марки БН 70/30 за два раза по слою холодной битумной грунтовки не менее 1,5 мм общей толщины.

3.3.3. Под монолитную цокольную балку заложить пенополистирол плотностью не более 25 кг/м толщиной 150 мм, под приямками выполнить подготовку из бетона кл. В10, W4, F50 толщиной 100 мм.

3.3.4. Арматурные изделия изготавливать с помощью контактной точечной сварки всех пересечений стержней в соответствии с ГОСТ 14098-91. В изготовлении закладных деталей и металлоконструкций применять контактную и автоматическую сварку по ГОСТ 14098-91, а также ручную дуговую сварку по ГОСТ 5264-80*. Арматурные и закладные детали должны соответствовать ГОСТ 10922-90.

3.3.5. Закладные изделия должны иметь антикоррозийное покрытие из эмали ВЛ 515 по ТУ 6-10-1052-75 общей толщиной 80 мкм. Покрытие наносится на пластины и приваренные к ним анкера из арматурных стержней на длину 4050 мм от пластины.

Перед нанесением покрытия должна быть обеспечена вторая степень очистки поверхности согласно ГОСТ 9.402-80.

3.3.6. Для бетонирования стен приямка по периметру днища уложить гидропрокладку "Waterstop" закрепленную фиксирующей сеткой "Revofix".

3.4. До начала производства работ нулевого цикла при возведении здания размером 12,0х18,0 м должны быть выполнены предусмотренные ТТК подготовительные работы, в т. ч.:

- принята от заказчика строительная площадка;

- очищена территория в пределах котлована от кустарника, пней и крупных камней;

- срезан растительный слой и вывезен в места временного хранения;

- выполнена предварительная вертикальная планировка;

- создана геодезическая разбивочная основа (ГРО) и принята от Заказчика техническая документация на неё;

- выполнены разбивочные работы котлована под здание;

- устроен временный водоотвод (при необходимости).

Завершение подготовительных работ фиксируют в Общем журнале работ (Рекомендуемая форма приведена в РД 11-05-2007) и должно быть принято по Акту о выполнении мероприятий по безопасности труда, оформленного согласно Приложению И, СНиП 12-03-2001.
