Труды V научно-практической конференции студентов и аспирантов НТИ НИЯУ «МИФИ» Инновации и прогрессивные технологии Новоуральск 2014 21 марта 2014 г (стр. 1 )

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ЯДЕРНЫЙ УНИВЕРСИТЕТ «МИФИ»

НОВОУРАЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ

ТРУДЫ

V научно-практической конференции студентов и аспирантов

НТИ НИЯУ «МИФИ»

ИННОВАЦИИ И ПРОГРЕССИВНЫЕ ТЕХНОЛОГИИ

НОВОУРАЛЬСК 2014

21 марта 2014 г.

УДК 001+378 В 87

Труды V научно-практической конференции студентов и аспирантов НТИ НИЯУ МИФИ (21 марта 2014 г.), - Новоуральск: Изд-во НТИ НИЯУ МИФИ, 2014. - 21 с., с ил.

Сборник статей и тезисов докладов по итогам научно-практической конференции студентов и аспирантов НТИ НИЯУ «МИФИ», которая была проведена 21 марта 2014 г. в соответствии с «Планом проведения научных мероприятий НТИ НИЯУ «МИФИ» на 2014 год».

Для аспирантов НТИ данная конференция является отчетной за полугодие. Материалы сборника будут интересны как обучающимся в НТИ и других профильных вузах студентам и аспирантам, так и ученым, преподавателям, а также специалистам и руководителям атомной и других высокотехнологичных отраслей промышленности.

Печатается по решению методического Совета Новоуральского технологического института. Материалы печатаются в авторской редакции.

Редакционная коллегия:

- председатель, к. т.н., зав. каф. УК - секретарь, студентка кафедры УК  , старший преподаватель кафедры УК - д. т.н., профессор кафедры УК - к. т.н., зав. каф. ТМ - к. т.н., зав. каф. ПЭ - к. т.н., зав. каф. АУ

ISBN 5-332-00037-5        © НТИ НИЯУ МИФИ, 2014

СОДЕРЖАНИЕ

«Практический курс микроэлектроники для кафедры «Промышленная электроника» на

оборудовании National Instruments»        4

,

«Электрорезистивный метод диагностики подшипников качения»        7

«Коррекция навигационных данных транспортного средства»        10

15

«Влияние конструктивных особенностей двигателей с воспламенением бензина сжатием на снижение затрат по техническому обслуживанию»

«Вовлеченность персонала – ключевой показатель совершенствования бизнеса»         17

АЛФАВИТНЫЙ УКАЗАТЕЛЬ        21

ПРАКТИЧЕСКИЙ КУРС МИКРОЭЛЕКТРОНИКИ ДЛЯ КАФЕДРЫ «ПРОМЫШЛЕННАЯ ЭЛЕКТРОНИКА» НА ОБОРУДОВАНИИ NATIONAL INSTRUMENTS.

, студент группы ЭА-59Д

, старший преподаватель кафедры «Автоматизации управления»

Новоуральский технологический институт

Национального исследовательского ядерного университета МИФИ

624130, Россия, Свердловская обл., 5

В Новоуральском технологическом институте НИЯУ МИФИ ежегодно выпускает высококвалифицированных выпускников. Кафедра «Промышленная электроника» выпускает специалистов по следующим направлениям: промышленная электроника, электропривод, а так же бакалавров электротехника и наноэлектроника. В ходе обучения проводится множество лабораторных практикумов и практических занятий на различные специальные предметы, где студенты обучаются базовым элементам электроники.

В связи появлением сертифицированной лаборатории National Instruments на базе кафедры «Автоматизации управления», была выдвинута идея, осовременить лабораторные работы, используя наработки компании NI.

Авторами был разработан практический курс по предмету «Микроэлектроника». Данный курс позволит заменить уже существующий практический курс.

Далее приведено сравнение старого курса с разработанным.

Рассмотрим элементы, изучающие в практическом курсе.

Темы практического курса
Существующий курс	Разработанный курс
-	Основы языка программирования LabView
Базовые логические элементы: НЕ, И-НЕ, ИЛИ-НЕ, И, ИЛИ	Базовые логические элементы: НЕ, И-НЕ, ИЛИ-НЕ, И, ИЛИ, Исключающие ИЛИ
Триггеры: RS, JK, D	Триггеры: RS, JK, D
Счетчики: Двоичный, десятичный	Счетчики: Двоичный, десятичный, реверсивный.

На данный практический курс в рабочей программе отводится 8 часов. Рассмотрим распределение времени на изучения вышеприведенных тем.

Первое практическое занятие:

В первом практическом занятии студенты познакомятся с лабораторией National Instruments, в ходе экскурсии будет продемонстрировано оборудование NI, с которым в дальнейшем будут работать студенты, продемонстрированы информационные плакаты с базовыми понятиями LabView и National Instruments. Так же будет проведена лекция, в которой отобразятся возможности LabView, NI, базовые понятия, интерфейс, аппаратная часть, а так же ответы на вопросы. В конце будет предложена первое практическое занятие: «Базовые логические элементы». Суть данной работы – познакомиться с интерфейсом LabView, а так же изучить все базовые логические элементы, составить таблицы истинности, и проверить на практике теоретические знания данной темы.

Второе практическое занятие:

Во втором практическом занятии студенты познакомятся с различными триггерами. В ходе данной работы студенты могут экспериментально составить таблицы истинности, снять осциллограммы сигналов, а также познакомиться с различными включениями триггеров.

Третье практическое занятие:

На третьем практическом занятии студенты познакомятся со счетчиками. В ходе работы можно отчетливо увидеть работу счетчиков по осциллограммам, отображаемым на экране монитора.

Четвертое практическое занятие:

Второе и третье практическое занятие, как и лекция, читаемая на первом, возможно затянется, и многие студенты не успеют выполнить запланированный объем работы. Для этого и существует четвертое занятие, на котором можно завершить запланированный план курса. Так же для всех успешно выполнивших план курса будет предложена углубленное изучение языка программирования LabView, в виде проектирования некого виртуального прибора или устройства на базе изученного материала.

В ходе работ студент будет видеть следующее:

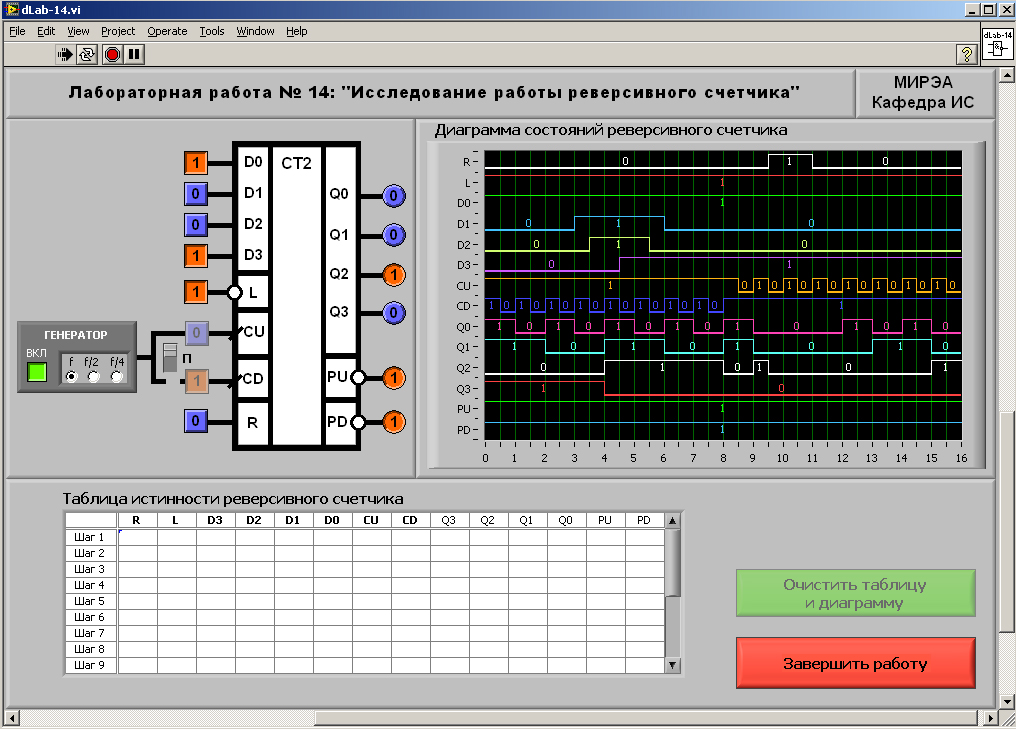

Пример практического занятия: реверсивный счетчик

Рассмотрим аппаратную реализацию данного курса.

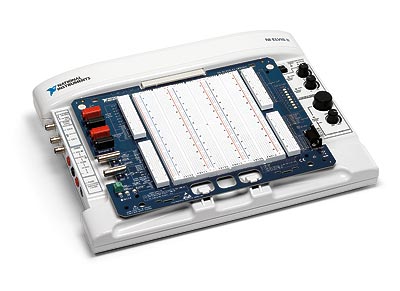

Все работы будут выполняться на аппаратуре National Instruments ELVIS II

NI ELVIS II

Данная аппаратура является модульной, и позволяет подключать различные платы расширения. Ниже представлены модули для разработанного курса.

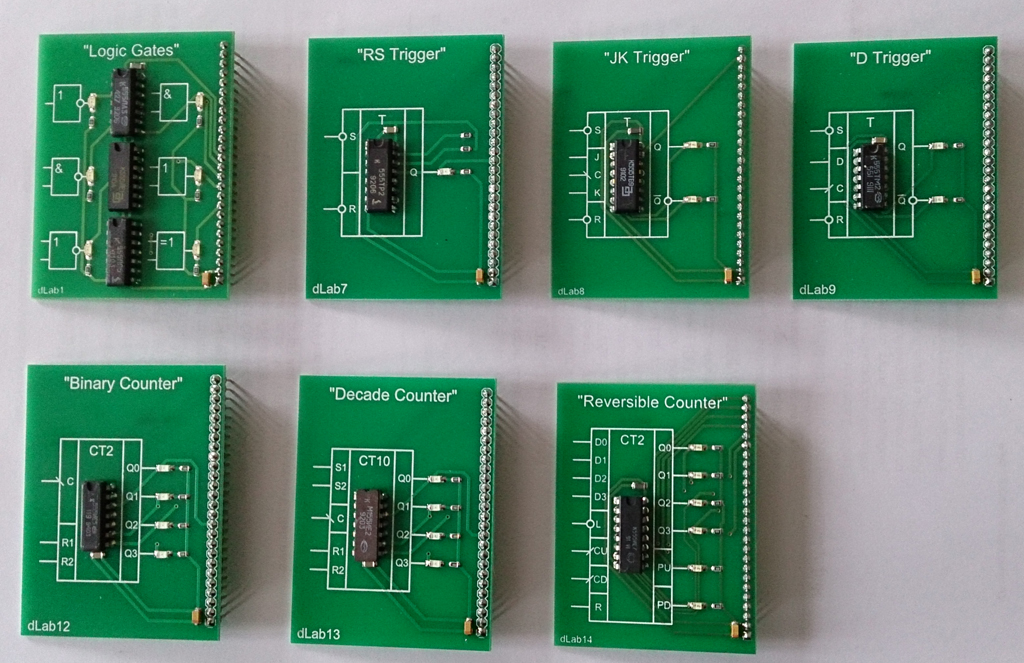

Модули для практических работ

Данные модули разработаны МИРЭА кафедрой ИС, по лицензии NI.

Рассмотрим преимущества разработанного курса перед существующим:

Студенты знакомятся с технологиями National Instruments и LabView; Доступно 8 рабочих мест против 2-х существующих; Возможность видеть интегральную микросхему «вживую», против закрытости системы существующих стендов; Безопасность как для студента, так и для техники; Гибкая система изучения, возможность одновременного моделирования различных схем включения; Удобство проведения и комфорт работы.

В заключении хочется отметить, что разработанный курс не является единственным возможным курсом в лаборатории National Instruments в рамках кафедры «Промышленная электроника». Благодаря открытию данной лаборатории возможны проведения практических занятий по следующим предметам: «Электронные цепи и микросхемная техника», «Микроэлектроника», «Электронно-промышленные устройства», «Твердотельная электроника», «Основы микропроцессорной техники», «Системы управления электроприводом». В перечисленных предметах реализация практических курсов позволяет отойти от моделирования и перейти к реальным устройствам, а также позволит расширить практическую базу.

Источники информации:

National Instruments. LabVIEW Основы I. Разработка приложений; National Instruments. LabVIEW Основы II. Разработка приложений; National Instruments. NI ELVIS II, учебный курс; Учебная программа «Микроэлектроника» каф. ПЭ.

ЭЛЕКТРОРЕЗИСТИВНЫЙ МЕТОД ДИАГНОСТИКИ ПОДШИПНИКОВ КАЧЕНИЯ

студент группы ТМ – 40Д

Новоуральский технологический институт

Национального исследовательского ядерного университета МИФИ

624130, Россия, Свердловская обл., 5

Подшипник (англ. bearing) (от слова шип) — сборочный узел, являющийся частью опоры или упора и поддерживающий вал, ось или иную подвижную конструкцию с заданной жёсткостью. Фиксирует положение в пространстве, обеспечивает вращение, качение или линейное перемещение (для линейных подшипников) с наименьшим сопротивлением, воспринимает и передаёт нагрузку от подвижного узла на другие части конструкции.

Устройство однорядного радиального шарикоподшипника:

1) внешнее кольцо;

2) шарик (тело качения);

3) сепаратор;

4) дорожка качения;

5) внутреннее кольцо.

Актуальность проблемы: подшипники качения являются широко распространенными элементами механических систем и часто определяют их эксплуатационные показатели, в частности их показатели надежности. Поэтому при эксплуатации и ремонте ответственных механизмов и машин необходимо осуществлять диагностирование входящих в их состав подшипников.

Целью работы является формулирование универсального электрорезистивного метода и средств диагностирования подшипника качения с возможностью выявления вида и оценки параметров отклонений формы.

Данный метод диагностирования решает следующий задачи:

Разработка математической модели электрического сопротивления подшипника с учетом геометрических отклонений. Проведение теоретических исследований влияния отклонения геометрических параметров на числовые характеристики сопротивления подшипника. Разработка метода диагностирования Проведение экспериментальных исследований Разработка средств диагностирования реализующих данный метод

При реализации электрорезистивных методов состояние подшипника оценивается при его работе в эксплуатационных (или имитирующих эксплуатационные) режимах и условиях. При этом специальные первичные преобразователи не применяются — сигнал измерительной информации снимается непосредственно с трущихся деталей или деталей, гальванически связанных с ними, а определение необходимых характеристик объекта осуществляется с помощью соответствующих алгоритмов обработки информации. Методы обеспечивают комплексную оценку состояния объекта, контроль макро геометрии и поиск дефектов его рабочих поверхностей, оценку толщины и фактического состояния разделяющей поверхности смазочной пленки, количественную оценку режима смазки в зонах трения и т. п. С их помощью эффективно решаются задачи входного контроля и контроля качества сборки узлов на этапе изготовления машин и механизмов, функциональной диагностики объектов в процессе эксплуатации изделий, оценки степени износа и возможности эксплуатации объектов в течение следующей межконтрольной наработки (дефектация) при техническом обслуживании и ремонте, функциональной диагностики объектов при проведении испытаний и трибологических исследованиях.
